学习威纶屏13.2——详谈数值输入数据类型与显示格式设置之间关系

初学者在学习威纶通触摸屏，在【数值】元件应用上，对数据类型与屏上显示格式弄不清它们之间的关系，如明明数据类型选择的是无符号整数，但屏上显示的是小数，它们之间是相互矛盾的，今天就谈谈它们之间的关系问题。

对威纶屏来说，【数值】元件应用，有以下设置达到的功能：

屏上显示的数值与关联的寄存器数值完全相等

屏上显示的数值是寄存器数值的1/10或1/100.

屏上显示的数值与寄存器数值有一定的比例关系

并且对关联的寄存器，不仅要设置它的数据类型，还要设置它的有效范围。

PLC内常用的数据类型分类

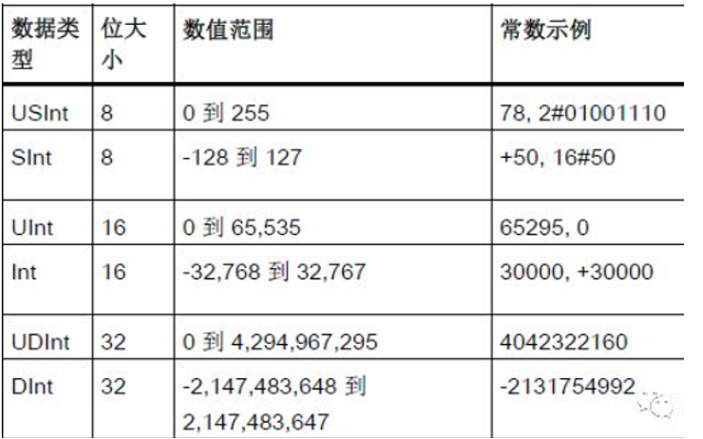

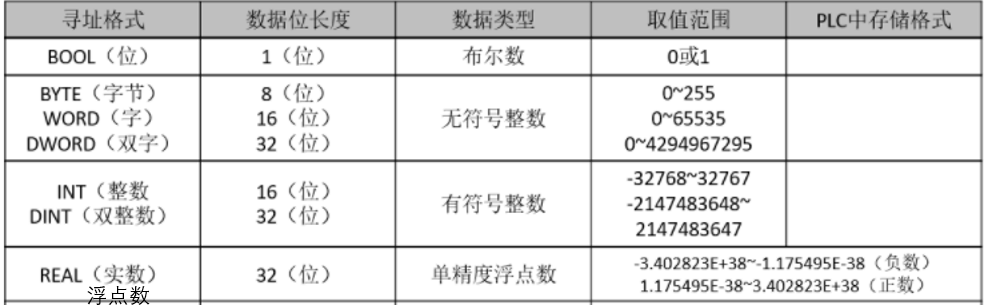

从以下表中可看出PLC内各数据类型及取值范围

）威纶通屏上数值格式设置的含义

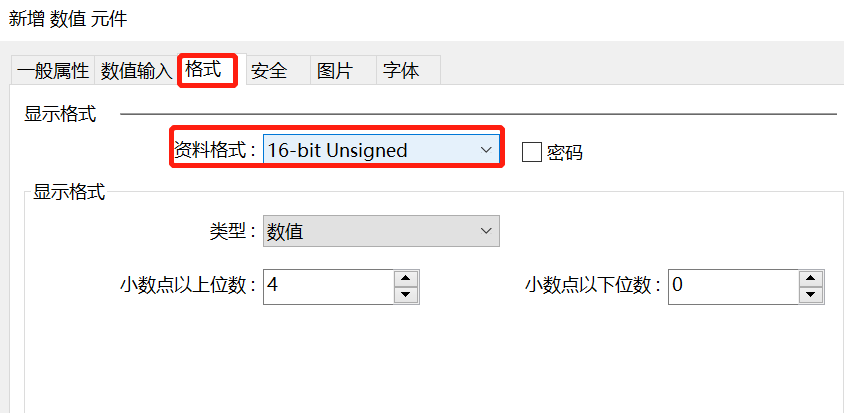

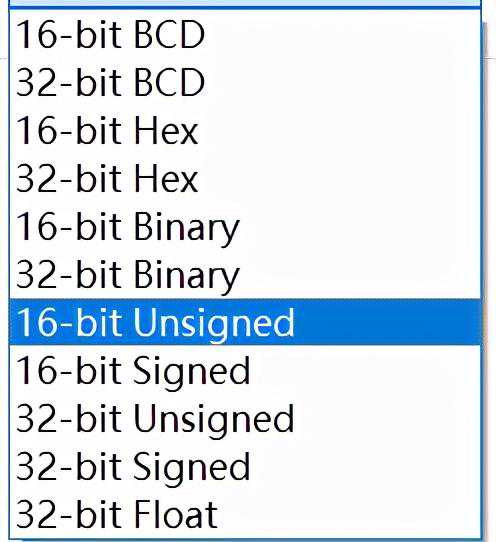

有以下数据类型设置选择：

如上图，

【格式】中【资料格式】选择，实际指的是想读取或写入关联的PLC地址的【数据类型】，是实际存在的数据。

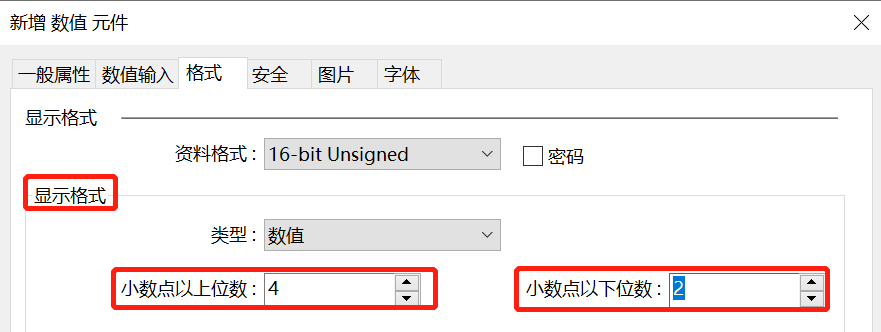

而【显示格式】设置，如下图：

这里的【显示格式】是指屏上要显示的格式，它可以与PLC的地址数值完全相同，也可以通过设置小数点以下位数，来以小数的格式显示，但差别是相当10倍或100倍的关系。

也就是说，如数据类型选择为16位无符号整数，显示格式设为小数格式，屏上的数据尽管输入小数，但它写入到PLC地址的数还是整数。

例如：设置小数点以上为4位，小数点以下为1位，如果

PLC内VW10的数据为4567，则屏上显示的数为456.7

如小数位为2位，——则屏上显示的数为45.67

如小数位为0位，——则屏上显示的数为4567（与PLC内数据相等）。

同样，对于输入数值

如小数位为1位，则在屏上输入894.5，则PLC的地址数为8945

如小数位为2位，则在屏上输入89.45，则PLC内的数还是8945

以整数的类型，写入寄存器内。

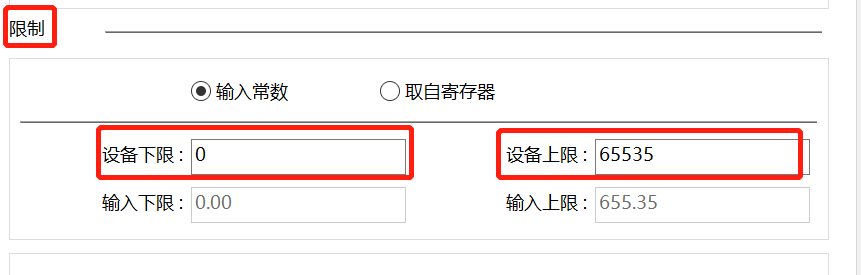

三、关于数据【限制】

是要设置PLC输入的最大值和最小值范围，是根据数据类型或需要来设置的。如前表，各类型的数值范围，设置时，只能比最大范围小。

这里的设备下限——指的是PLC地址的最小值，如0（与数据类型设置有关）

设备上限——指的是PLC地址的最大值，如1000（与数据类型设置有关）

输入下限——指的是在屏上输入或显示的最小值（与显示格式设置有关）

输入上限——指的是在屏上输入或显示的最大值（与显示格式设置有关）

在线模拟结果：举例：

以下是设定：

【数据类型】为16位无符号整数，

小数位以上5位，小数点以下位分别为1、2、0位时

1、在屏上输入3245.5、58.23、6789，则在PLC内的（VW10、VW12、VW14）数据分别为3245、5823、6789，以整数的形式存入到寄存器。

2、在PLC内对（VW16、VW18、VW20），分别输入整数3467、7823、12345，则在屏上显示（VW16、VW18、VW20）的数，以小数形式显示出来。

并且都以10倍、100倍的关系存在。

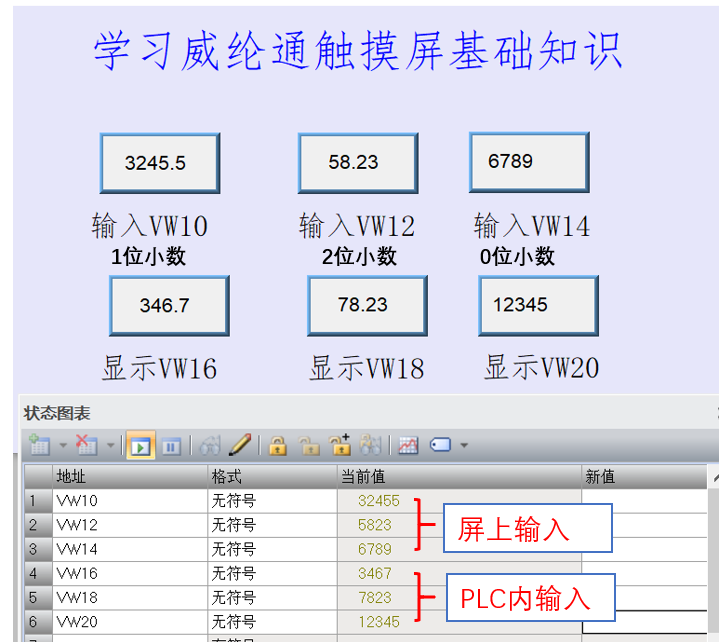

如下图所示：

在实际控制中的应用：

我们知道，在200Smart,PLC中，如果对100ms基时时间继电器T37，设定延时时间，如需设定延时5秒，则需要写成50才能达到5秒。

我们利用以上功能，如小数位设成1位，在屏上设置延时时间时，输入5.0，则PLC内得到数值为50，达到延时5秒的目的，这样在程序中就可减少运算的程序。

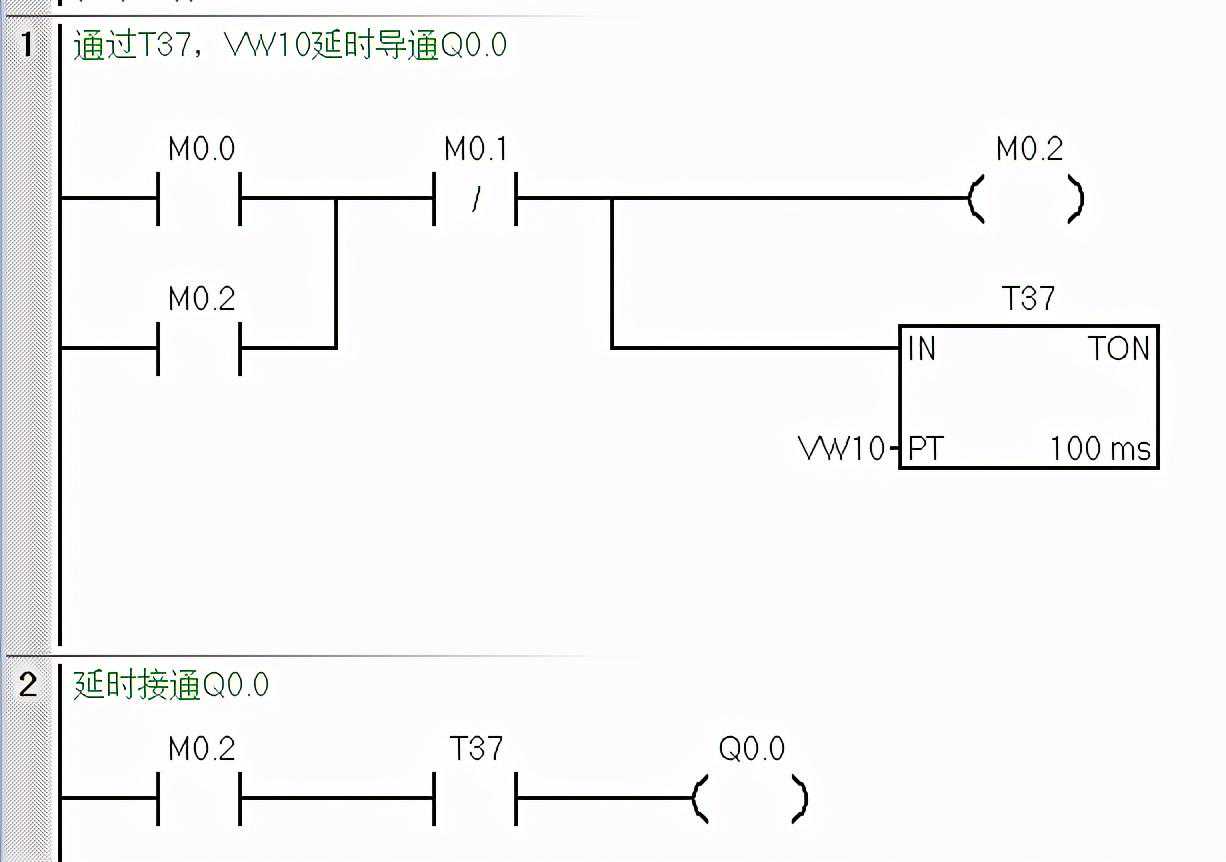

如下程序：

数据类型：设为16-bitUnsigned

显示格式：小数以上4位，小数点以下1位

，则在屏上对VW10输入为5.0，则在PLC内VW10实际为50，则延时5秒接通

如需延时3.5秒，则屏上输入3.5，VW10实际在PLC内为35。
