S7-1200 定时器SCL指令的使用介绍

S7-1200的定时器为IEC定时器，用户程序中可以使用的定时器数量仅仅受CPU的存储器容量限制。

使用定时器需要使用定时器相关的背景数据块或者数据类型为IEC_TIMER（或TP_TIME、TON_TIME、TOF_TIME、TONR_TIME）的DB块变量，不同的上述变量代表着不同的定时器。

注：S7-1200的IEC定时器没有定时器号（即没有T0、T37这种带定时器号的定时器）。

S7-1200包含四种定时器：

生成脉冲定时器（TP）

接通延时定时器（TON）

关断延时定时器（TOF）

时间累加器（TONR）

此外还包含复位定时器（RT）和加载持续时间（PT）这两个指令。

指令位置参见图1，定时器引脚参考表1，定时器使用及时序图参考表2。这四种定时器又都有功能框和线圈型两种，区别参见常见问题3。

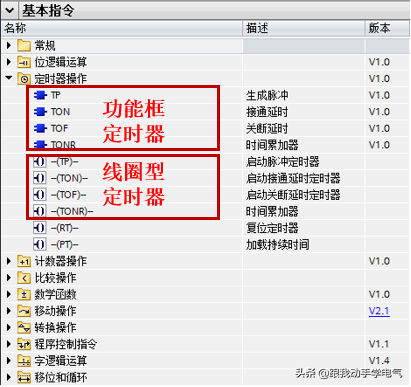

图1指令位置

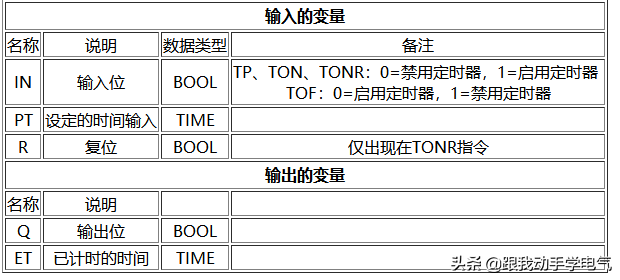

表1定时器引脚汇总

S7-1200定时器创建

S7-1200定时器创建有以下几种方法：

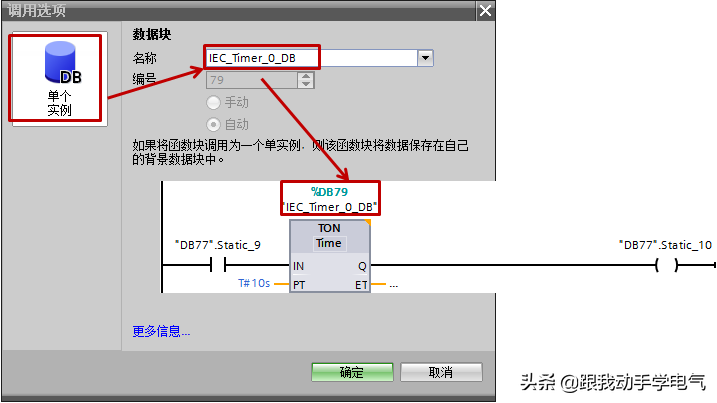

1.功能框指令直接拖入块中，自动生成定时器的背景数据块，该块位于“系统块程序资源”中，参见图2。

图2自动生成定时器的背景数据块

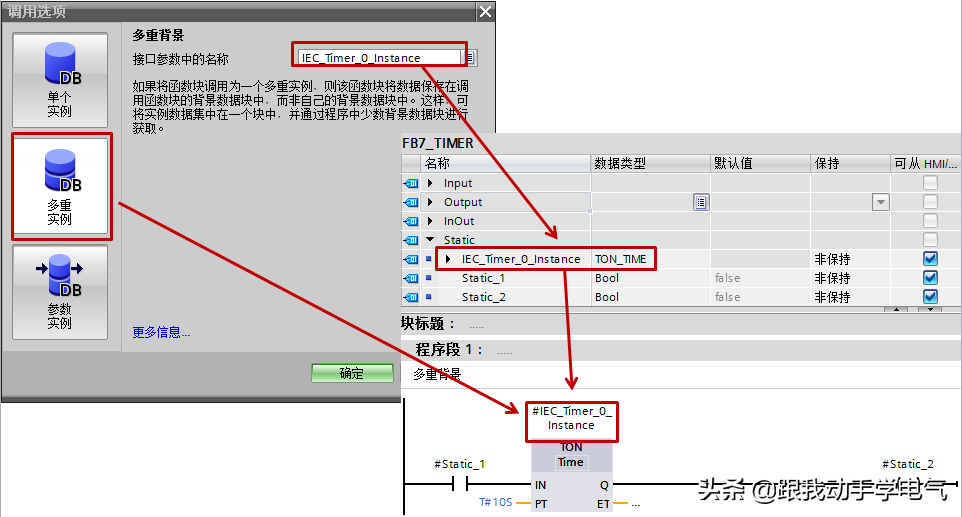

2.功能框指令直接拖入FB块中，生成多重背景，参见图3。

图3多重背景

3.功能框指令直接拖入FB、FC块中，生成参数实例，从TIA博途V14开始，参见图4。

图4参数实例

这里主要以DB块的方式来讲解定时器的SCL指令的使用：

新建DB块，

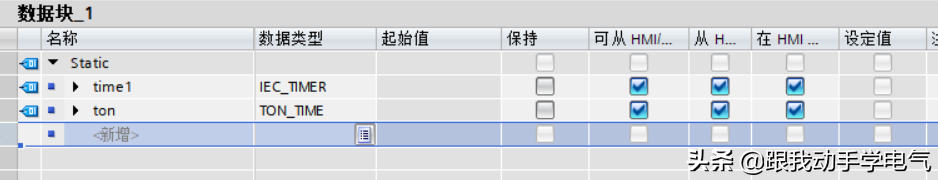

图5DB块

5、在SCL中调用定时器

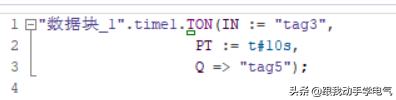

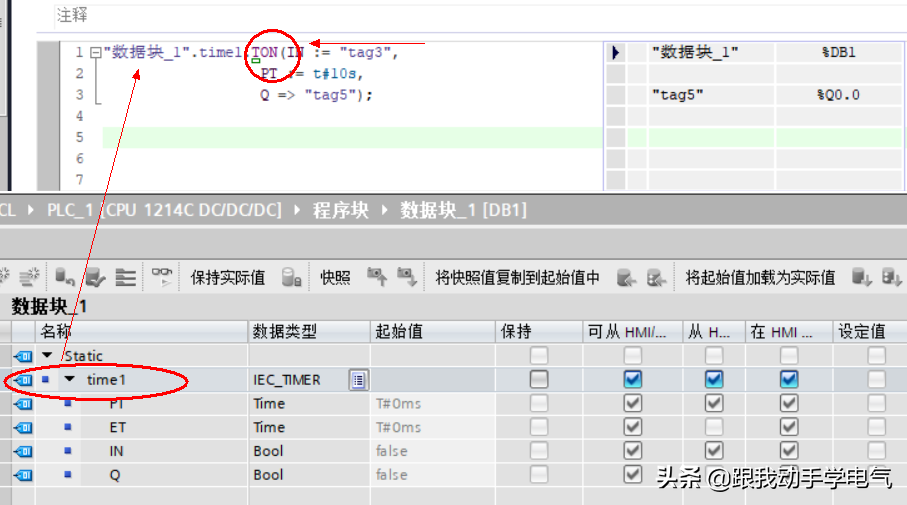

在上图中数据块1的time1没有指定定时器类型，调用时要指定定时器类型，如下图所示：

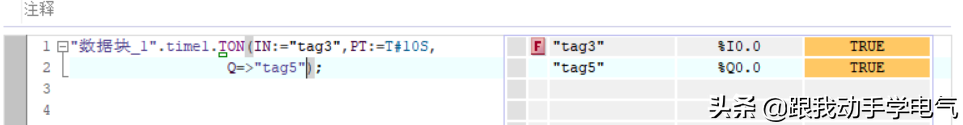

对应输入IN、PT和Q的变量，本例时当为1后，延时10s后，输出。仿真如下：

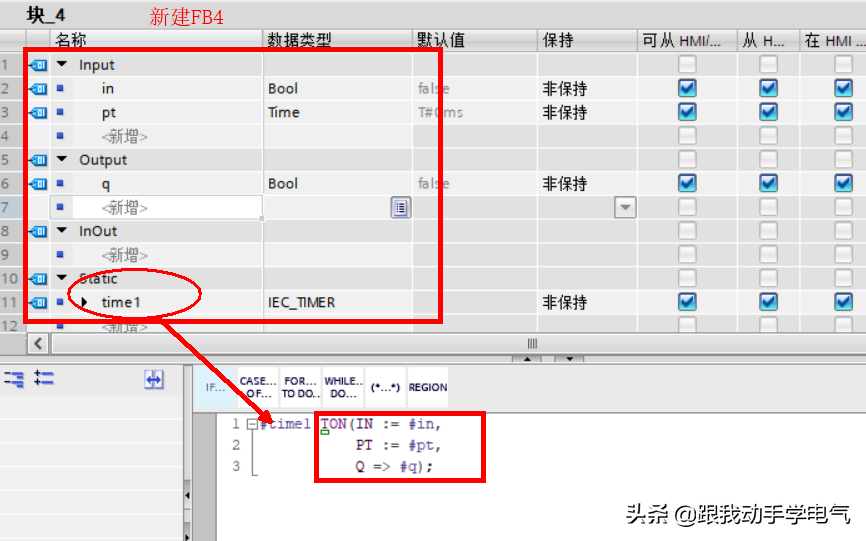

通过FB来调用定时器的编程方法：

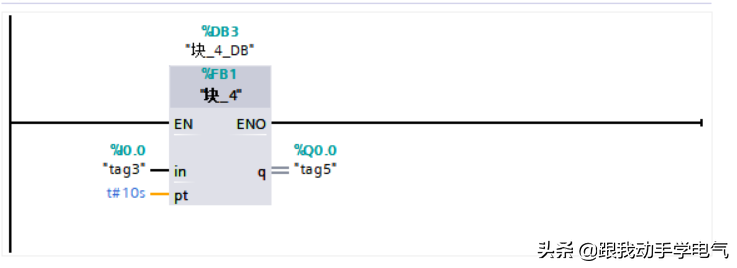

OB1中程序：
