三菱Q系列和WinCC以太网通讯的组态步骤

WinCC从版本开始增加了三菱以太网驱动程序，支持和三菱FX3U、Q系列PLC进行以太网通讯。本文档主要介绍了WinCC和三菱Q系列以太网通讯的组态步骤。

测试环境为：

上位软件：

编程软件：

CPU模块：Q04UDEHCPU

以太网模块：QJ71E71-100

通讯电缆：直连网线

第一部分

WinCC连接CPU集成的以太网口

1、通过UDP协议通讯

PLC组态步骤

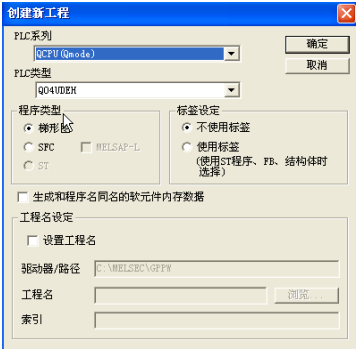

（1）新建项目，选择相应的PLC型号：

（2）选择“PLC参数”：

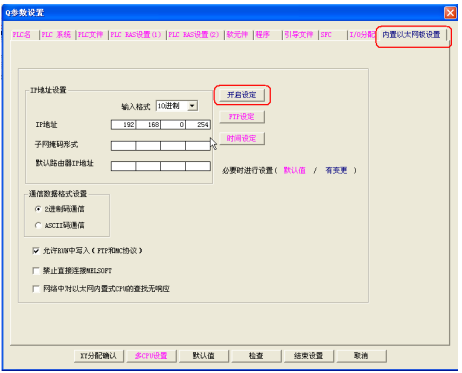

（3）在“内置以太网板设置”下设置IP地址、通讯格式及是否允许写入：

（5）下载PLC程序及参数：

WinCC设置步骤

（1）在WinCC项目中加载驱动“MitsubishiEthernet”：

（2）在MitsubishiQ系列下创建新的连接：

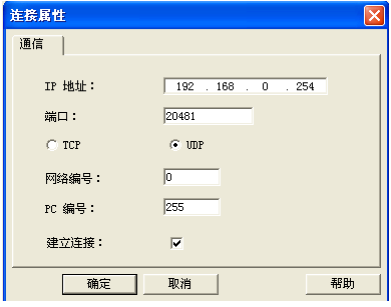

（3）设置连接参数：

注意，端口号为PLC的通讯端口（十进制），网络编号和PC编号默认即可。

（4）在连接下创建变量：

2、通过TCP协议通讯

PLC组态步骤

（1）设置PLC内置以太网端口参数如下：

（2）下载PLC参数：

WinCC设置步骤

（1）WinCC连接参数，选择“TCP”：

第二部分

WinCC连接扩展以太网模块通讯

1、通过UDP协议通讯

PLC组态步骤

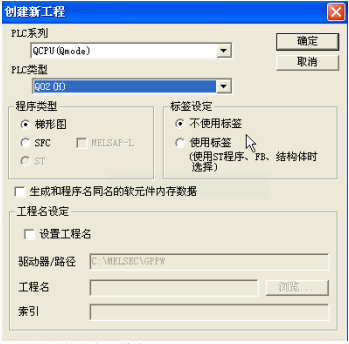

（1）新建项目，选择相应的PLC型号：

（2）配置扩展的以太网模块：

（4）根据实际情况设置以下参数：

（5）设置IP地址、数据格式以及是否运行写入：

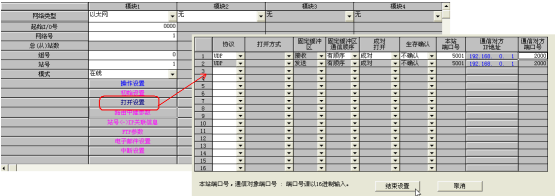

（6）设置通讯协议、通讯端口及WinCC的IP地址、端口：

（7）下载PLC参数：

WinCC设置步骤

（1）WinCC创建连接：

注意：网络编号和PC编号可以对应PLC中的网络号和站号，也可以使用默认值（网络编号为0，PC编号为255）。此处端口号设定需要注意（扩展的以太网模块使用UDP协议时）：当WinCC连接Q系列PLC扩展的以太网模块使用UDP协议时，此处端口号需要设为5000或5001（不论PLC端口设为多少）。

2、通过TCP协议通讯

PLC组态步骤

（1）PLC通讯协议设置：

WinCC设置步骤

（1）WinCC连接参数：

注意：网络编号和PC编号可以对应PLC中的网络号和站号，也可以使用默认值（网络编号为0，PC编号为255）。此处端口号为PLC的端口号（十进制），但需要注意（扩展的以太网模块使用TCP协议时）：当WinCC连接Q系列PLC扩展的以太网模块使用TCP协议时，PLC端口号不能设为1388（十六进制）和1389（十六进制），否则通讯不上。
