PLC采集网关BL110实现三菱 PLC FX1S 接入金鸽MQTT云平台

工业智能网关一共有四个COM接口，

4个COM口的配置内容一样，COM1固定为RS232，COM2、COM3和COM4是RS232/RS485可选串口（默认为RS485）。因三菱PLCFX1S的COM是RS485接口，则选择以COM3连接为例说明COM口采集配置操作。三菱PLCFX1S的RS485接口DB9的3和8为信号脚，3脚接COM2RS485A，8脚接COM2RS485B

工业智能网关BL110采集三菱PLCFX1S接入金鸽MQTT云平台

工业智能网关BL110采集三菱PLCFX1S接入金鸽MQTT云平台

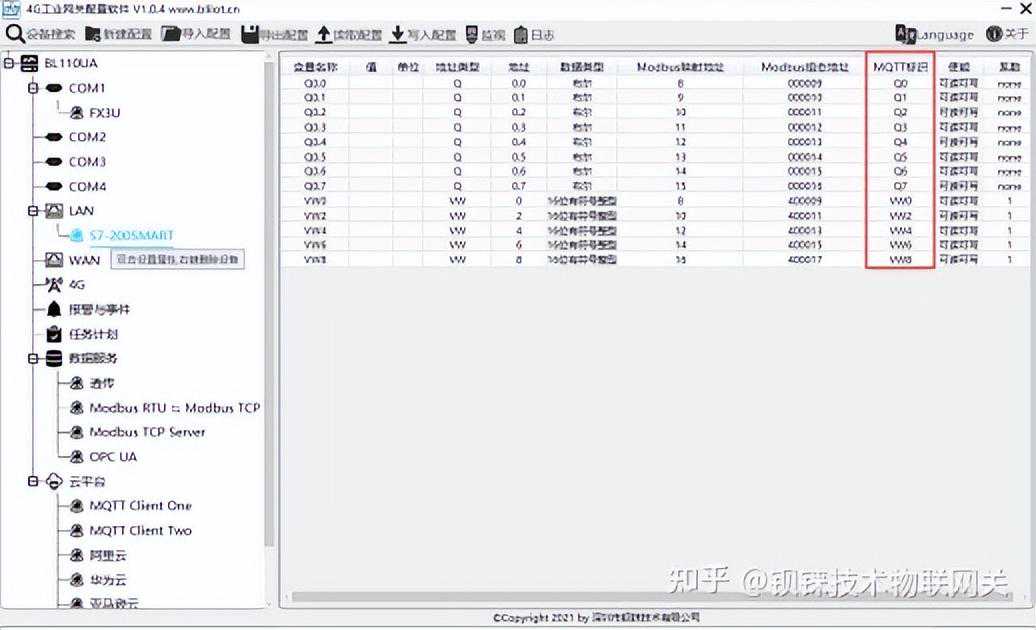

本示例采集三菱PLCFX1S的寄存器TS的部分数据配置如下：

工业智能网关BL110采集三菱PLCFX1S接入金鸽MQTT云平台

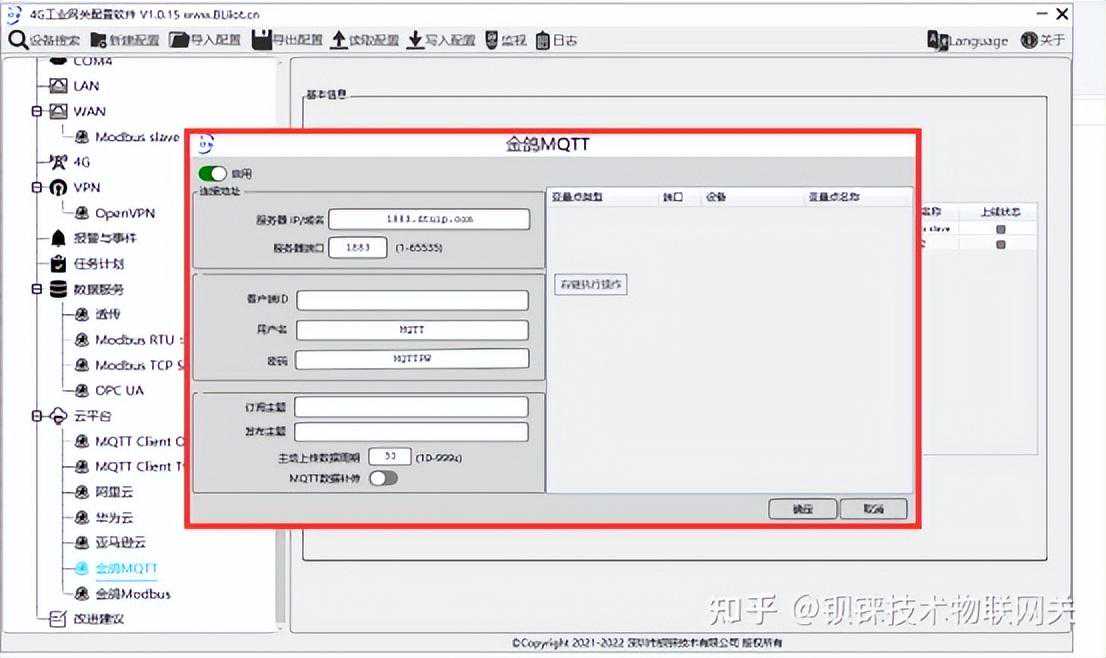

接入金鸽MQTT云平台的步骤如下：

工业智能网关BL110采集三菱PLCFX1S接入金鸽MQTT云平台

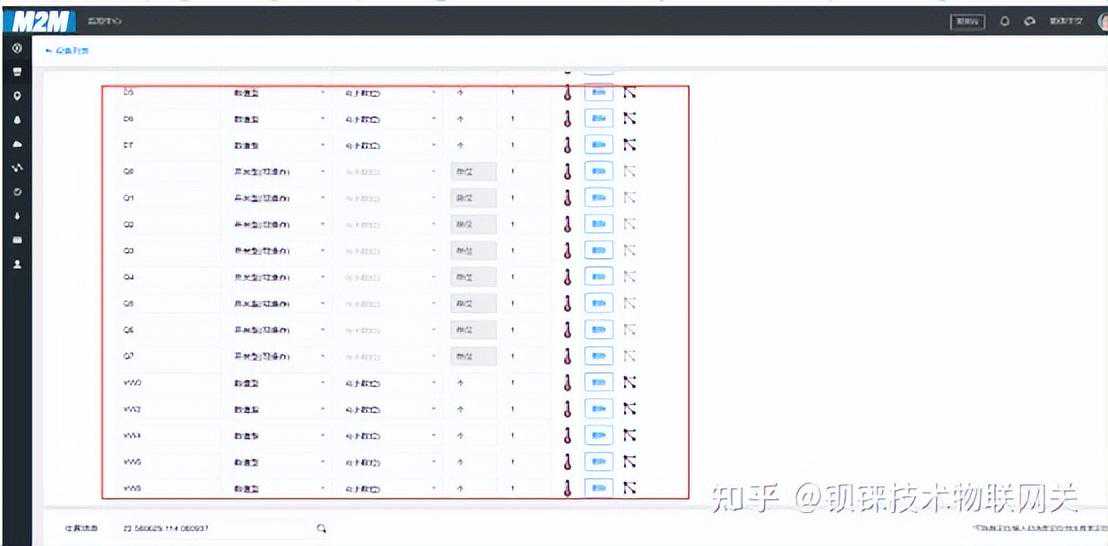

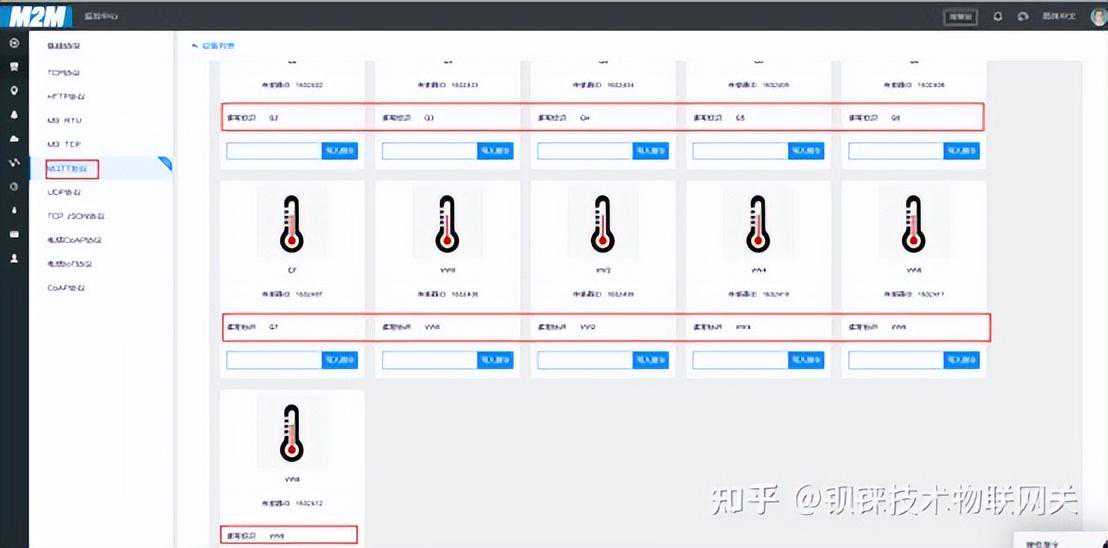

在平台上先配置数据点，在配置数据点的标识符，标识符与配置软件的MQTT标识一致。部分数据点配置如下。如：采集S7-200SMART数据点VW0，在配置软件上的MQTT标识为“VW0”，则金鸽云上读写标识要为“VW0”。

工业智能网关BL110采集三菱PLCFX1S接入金鸽MQTT云平台

工业智能网关BL110采集三菱PLCFX1S接入金鸽MQTT云平台

工业智能网关BL110采集三菱PLCFX1S接入金鸽MQTT云平台

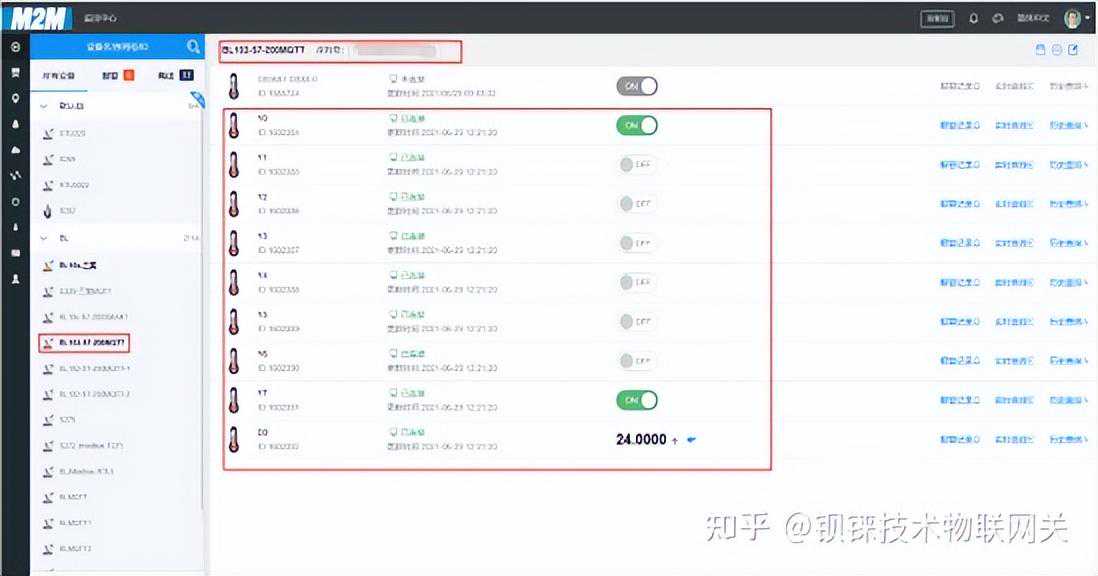

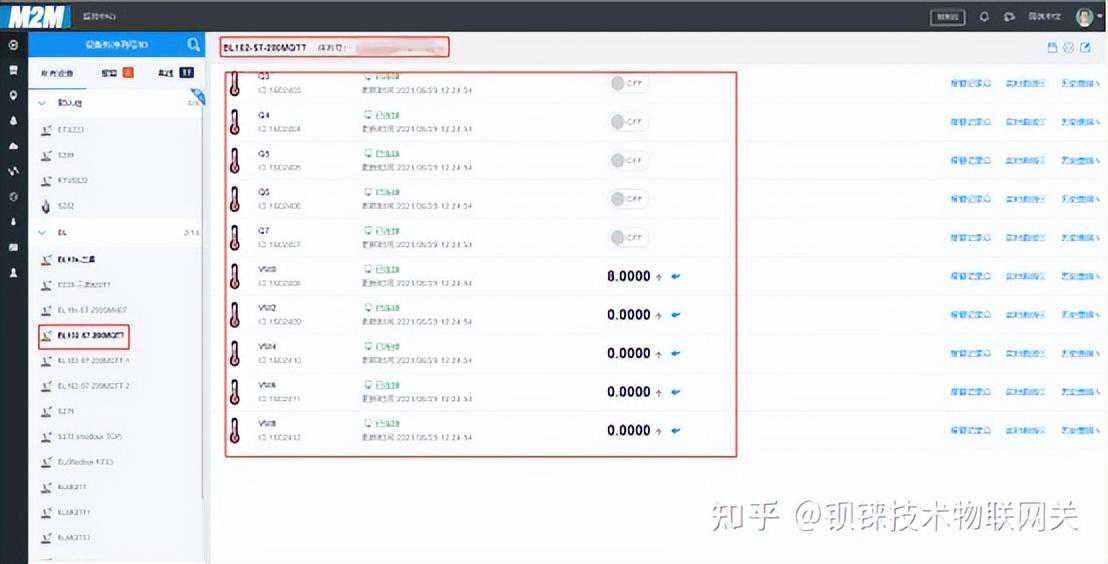

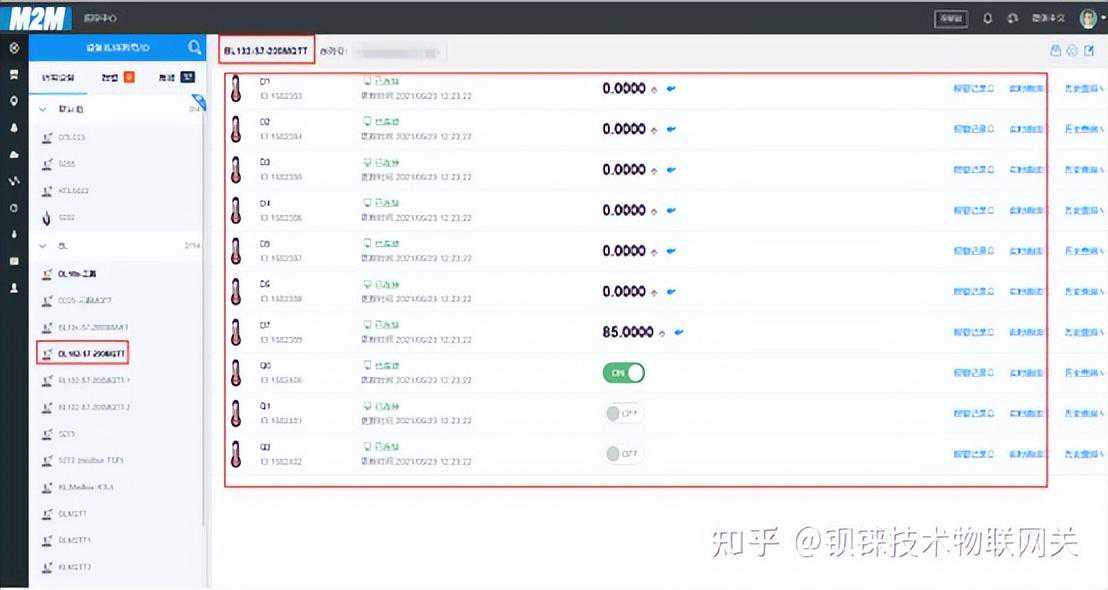

采集到的数据点的值如下：

工业智能网关BL110采集三菱PLCFX1S接入金鸽MQTT云平台

工业智能网关BL110采集三菱PLCFX1S接入金鸽MQTT云平台

工业智能网关BL110采集三菱PLCFX1S接入金鸽MQTT云平台

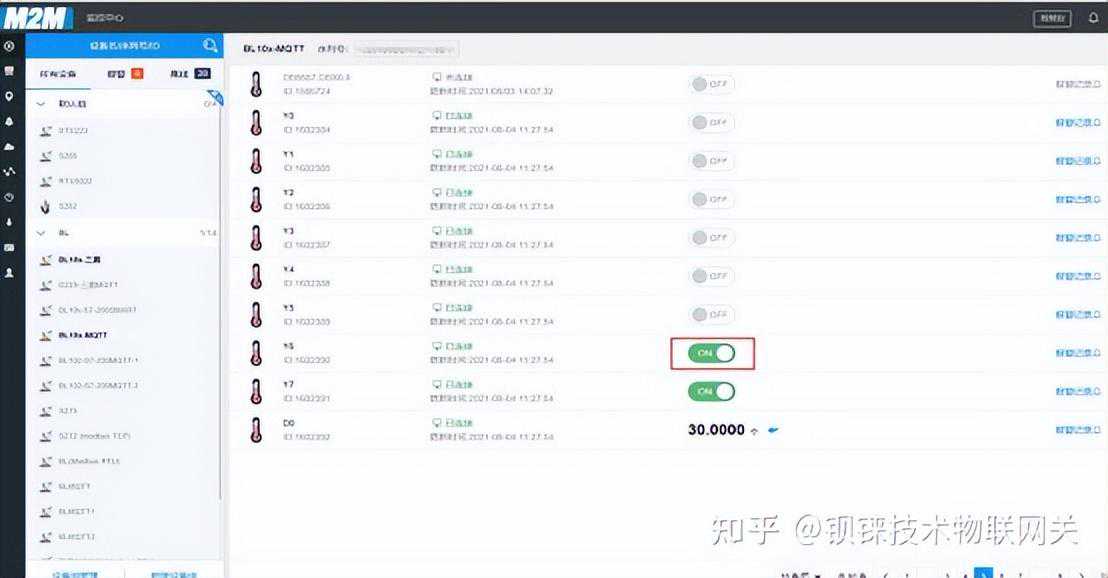

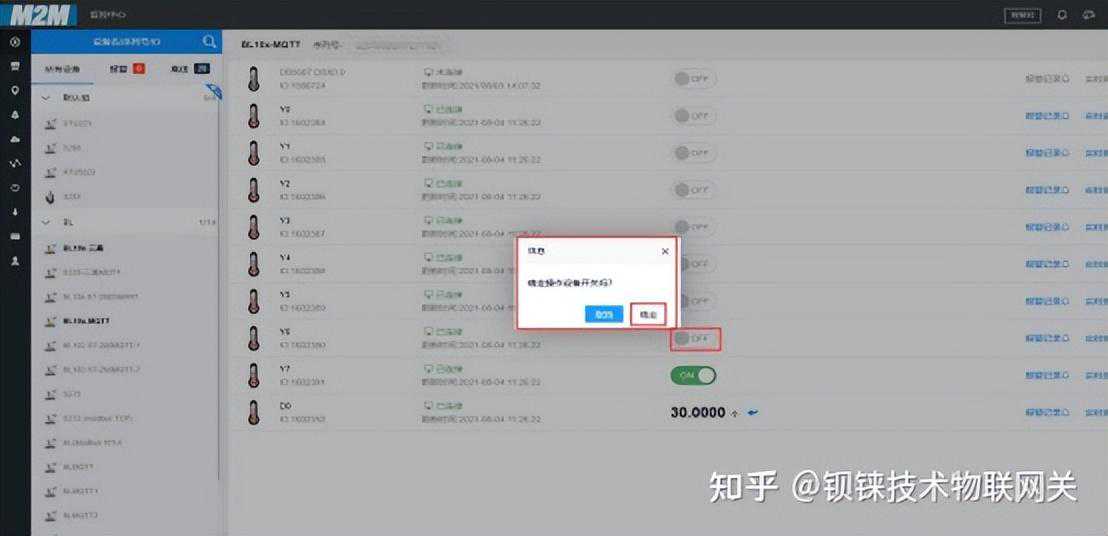

数据下发

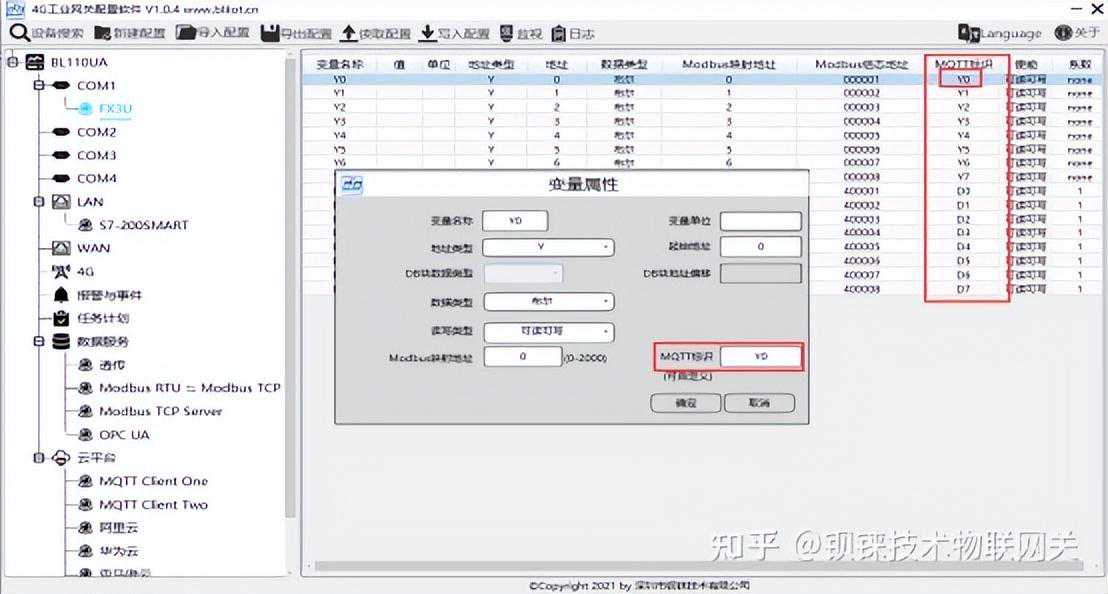

以控制FX3U的Y6为例

工业智能网关BL110采集三菱PLCFX1S接入金鸽MQTT云平台

工业智能网关BL110采集三菱PLCFX1S接入金鸽MQTT云平台

MQTTClientOne和MQTTClientTwo的“KingPigeon”JSON数据格式和金鸽MQTT的数据格式一样详情如下

1）设备发布消息中有效载荷数据格式

发布主题：序列号（对应配置的发布主题设置项）

{"sensorDatas":[{//布尔量"flag":"Y0",//读写标识"switcher":1//数据类型及值},{//数值型"flag":"VW0",//读写标识"value":8//数据类型及值},{//GPS定位"flag":"GPS",//GPS标识"lat":"224.1377",//纬度数据"lng":"113.4791"//经度数据}],"state":"alarm",//报警标识符（配置软件“报警与事件”配置有报警事件，触发报警时才有此标识，定时上报数据无此标识）"state":"recovery",//报警恢复标识符（报警恢复时才有此标识，定时上报数据无此标识）"gateway_indentify":"Beilai"//网关名称标识符，上传网关名称"time":"1622700769",//时间标识符，数据发布的时间戳"addTime":"2021-06-0306:12:49"//时间标识符，上传网关的时间"retransmit":"enable"//重传标识符，表示MQTT历史数据（有重传历史数据时才有此标识，定时上报数据无此标识）}

注：

//读写标识：字符为"flag"，其后为"数据点的MQTT标识符"，添加数据点时填写的MQTT标识符，可以自主定义。

工业智能网关BL110采集三菱PLCFX1S接入金鸽MQTT云平台

//数据类型及值：根据类型分为：

1、布尔量数据：字符为"switcher"，其后为0或1（0代表断开，1代表闭合）。

2、数值型数据：字符为"value"，其后为具体数值。

3、GPS定位数据：GPS纬度字符为"lat"，其后为"具体数值"

GPS经度字符为"lng"，其后为"具体数值"

//报警、恢复标识：字符为"state"，其后为"alarm"或"recovery"（alarm代表报警数据，recovery代表报警恢复数据）。

//网关名称标识：字符为"gateway_indentify"，其后为"网关的名称"。

//时间标识：字符为"time"，其后为"具体的上报时间戳"。

//时间标识：字符为"addtime"，其后为"网关的时间"。

//重传标识：字符为"retransmit"，其后为"enable"。

网络掉线期间采集到的数据会暂存在设备，在网络恢复时重新发布，用“retransmit”字段标识，表示历史数据。（需要在配置界面上启用数据补传）

2）设备订阅消息中有效载荷数据格式

订阅主题：序列号/+（对应配置的订阅主题设置项）（金鸽2.0下行发布报文用的主题名为“序列号/传感器Id”，所以设备订阅主题需要加上通配符“/+”，这样才能收到平台下发数据实现控制）

{"sensorDatas":[{//布尔量下发"sensorsId":211267,//平台传感器ID"switcher":1,//数据类型及值"flag":"Y0"//读写标识},{//数值型下发"sensorsId":160239,//平台传感器ID"value":"10",//数据类型及值"flag":"VW0"//读写标识}],"down":"down"//平台下行报文标识}

注：

//平台传感器Id：字符为"sensorsId"，其后为Id号（Id由平台自动生成），自建平台不用关心该项。

//数据类型及值：根据类型分为：

1、开关型数据：字符为"switcher"，其后为"0"或"1"（0代表断开，1代表闭合）

2、数值型数据：字符为"value"，其后为"具体数值"

//读写标识：字符为"flag"，其后为"代表数据点的MQTT标识"。

//平台下行报文标识：字符为"down"，其后为"down"，代表此为平台下行数据。

注意：布尔量下发值不带双引号，数值型下发的值要带双引号。
