本次给大家介绍一下

欧姆龙的E6B2增量编码器

E6B2增量编码器作为市面上主流

运动检测和测量的一个元器件

应用十分广泛

所以假冒仿品也特别多

以下为高清图文完整版

这里有两个编码器标签

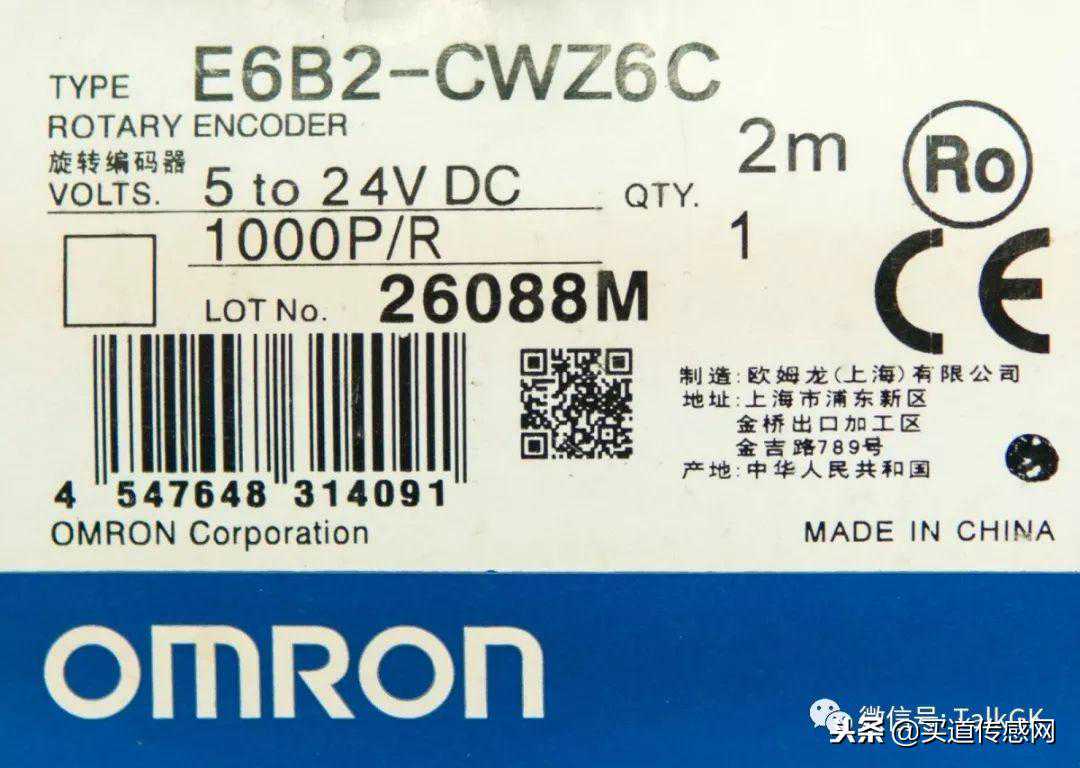

这是仿品的标签

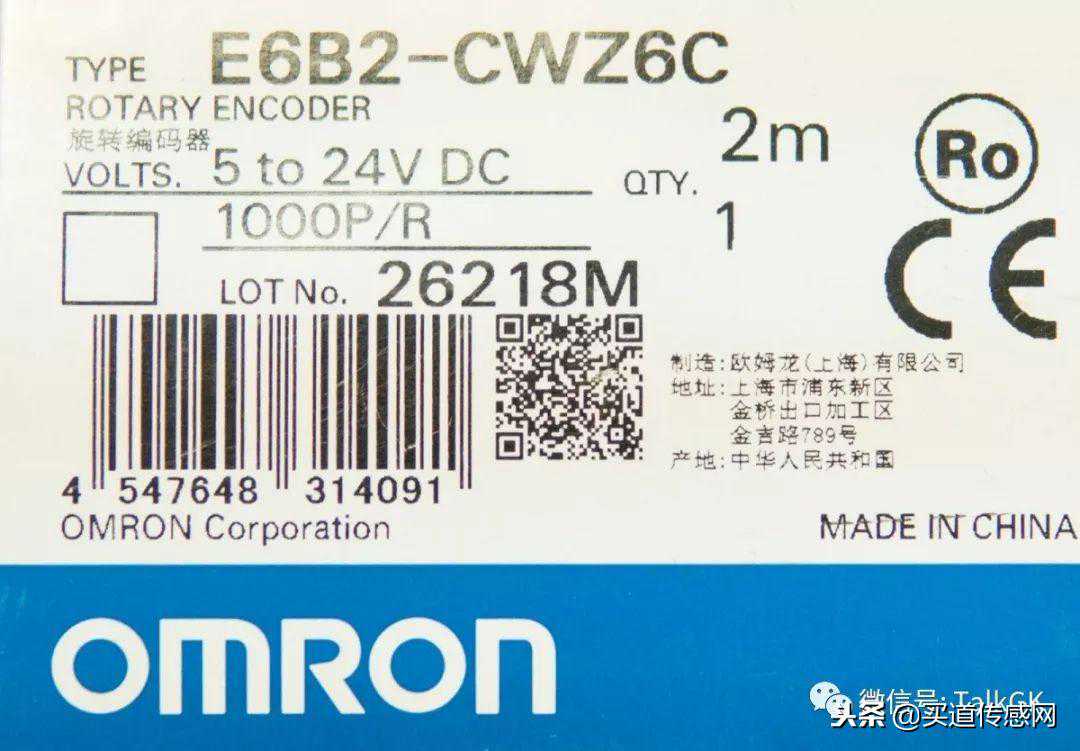

这是正品的标签

可以看到

正品和仿品标签基本上类似

很难看出有太大的区别

如果硬要说的话

只有在欧姆龙的企业色上

稍微有一些差距

平时我们购买还是难区分的

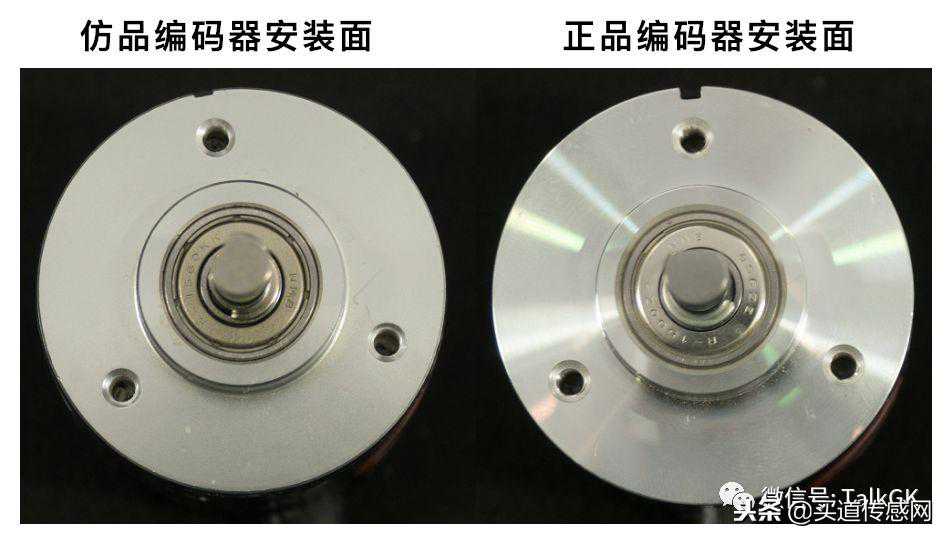

然后我们从两个编码器的外观

看看有什么区别

可以看到最大的区别

正品上面有一个非常明显的定位槽

仿品的定位槽开口特别的小

对于编码器十分重要的就是轴承

轴承直接影响到编码器的寿命

可以看到

正品使用的轴承

金属材质相对比较光洁

表面处理的特别好

但是仿品整个轴承

从结构上来看就分成好几段

不知道这个卡箍或卡扣的结构

是怎么会做的这么繁琐

另外就是材质感觉并不是很好

都让我们怀疑轴承是不是假的

真假传感器辨别之真假欧姆龙编码器E6B2

编码器的外壳和标识

正品与仿品区别比较细微

标识基本一致没有太大的出入

可参看下方拆解外壳图

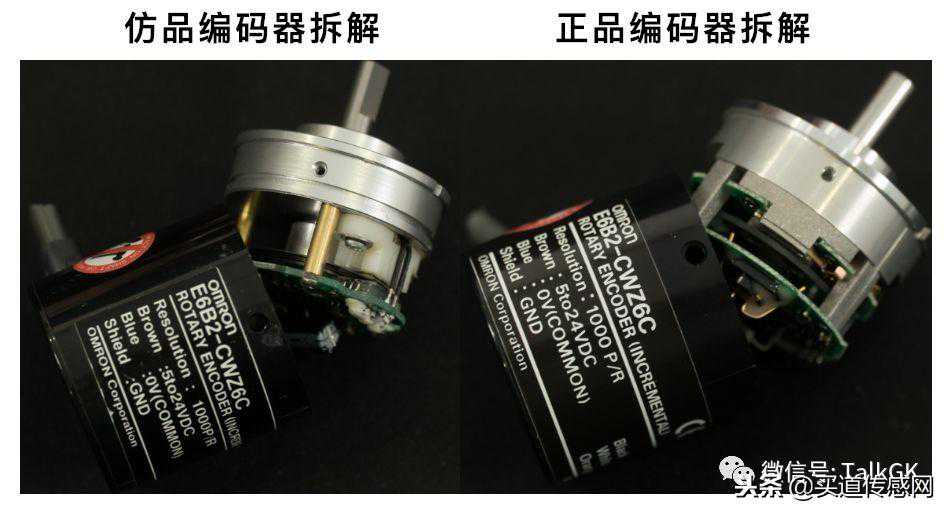

我们拆开编码器

对内部进行对比

这里要说一下

在拆解过程中我们发现

仿品特别好拆卸

直接就可以随意拔出

安装面与外壳连接的地方

没有定位的装置可以随意转动

正品安装面内部有一个定位槽

所以只能笔直拉出不能转动它

安装面有一体铸件定位槽

它与塑料外壳内部定位

这样防止编码器任意转动

接下来看正品和仿品的电路板

可以看到正品有两层电路板

一层处理码盘采集的信号

另外一层是输出信号的电路板

两层板之间固定方式为

编码器的主体借助铸件连接

但仿品大家可以清晰的看到

就是铜柱将电路板与安装面连接

我们再仔细的观察一下

可以发现仿品居然只有一块PCB板

正品有两块

就正常工业设计来说

一般都会考虑到

一块处理码盘的信号

另外一块处理输出的信号

这样相互之间

进行整个电气部分连接的隔离保护

仿品为了节省成本

直接省略掉了这块PCB板

总结

通过对欧姆龙的E6B2真假编码器

进行拆解

大家可以看到

仿品和正品在外观和标签

实际差距并不算特别巨大

然而当我们打开整个编码器

发现仿品在整个做工

或者在信号处理电路方面

存在很大的隐患

在使用当中

很有可能受到外部的干扰

产生丢脉冲等情况

大家一般使用编码器进行计数

或测量长度的

一旦丢失脉冲就会计数不准

假设只是简单做一个

定长之类简单材料处理的话

问题还不大

但用在比较精细的一些设备上

使用一个这样的仿品

会直接影响到您整个产品的品质

所以这里还是建议大家

通过一些正规的渠道

购买正规的产品

来保护您自己的设备

健康稳定的运行的状态
