控制单元CU240S DP F的PROFIBUS DP地址的相关设定

本文是关于控制单元CU240SDPF的PROFIBUSDP地址设定的说明，固件版本为。

SINAMICSG120变频器是模块化的传动产品，主要由控制单元CU和功率模块PM构成。控制单元CU包括CU240E、CU240S、CU240SDP、CU240SDPF、CU240SPN等，功率模块PM包括PM240、PM250和PM260等。控制单元CU240SDPF不仅集成了PROFIBUSDP通讯功能，DP地址参数为P0918，而且集成了PROFIsafe的安全保护功能，PROFIsafe的地址参数为P9810，未集成安全保护功能的控制单元没有参数P9810。CU240SDPF内部有两个处理器P1和P2，P1为传动处理器，P2为通讯处理器，传动处理器P1存贮了所有传动功能参数，同时存贮了安全保护功能参数P9601~P9692；通讯处理器P2只存贮安全保护功能参数P9801~P9892，只有把传动处理器P1和通讯处理器P2中相对应的安全保护功能参数设置一致才能激活安全功能。P1和P2的分工是传动处理器P1作为主处理器，通讯处理器P2作为从处理器，P1和P2之间要相互读取PROFIBUSDP地址参数P0918和PROFIsafe地址参数P9180的信息。设置PROFIBUSDP地址参数P0918的值分两种情况：

•设定PROFIBUSDP地址参数P0918为1~125中任意值。即使没有使能安全功能，通讯处理器P2仍然会读取传动处理器P1的PROFIBUSDP地址信息，而且马上会报故障F1625和报警A0710，目的是提醒用户SINAMICSG120变频器需要断电，并重新上电，以便通讯处理器P2接受传动处理器P1新的PROFIBUSDP地址。

•设定PROFIBUSDP地址参数P0918为0或者126。G120变频器马上会报故障F1625和报警A0705，即使G120变频器断电再重新上电后，故障仍无法消除，说明PROFIBUSDP地址设置错误，需要重新设置。

在以上控制单元CU240SDPF的PROFIBUSDP地址设置中，如果设置PROFIsafe地址参数P9810为1~65534中任意值，则修改PROFIBUSDP地址值不会影响参数P9810的值，即参数P9810的值是独立的，参数P9810和P0918的值可以不相等。如果设置PROFIsafe地址参数P9810为0，则通讯处理器P2自动把PROFIsafe地址参数P9810刷新为传动处理器P1中PROFIBUSDP地址参数P0918的值，即P9810==P0918。控制单元CU240SDPF的PROFIBUSDP地址设定的方法有两种，一种是通过硬件拨码开关设置PROFIBUSDP地址，见图1；另一种是通过修改参数P0918设置PROFIBUSDP地址，见图2。需要声明的是，通过硬件拨码开关设置PROFIBUSDP地址的级别优先于修改参数P0918的值。

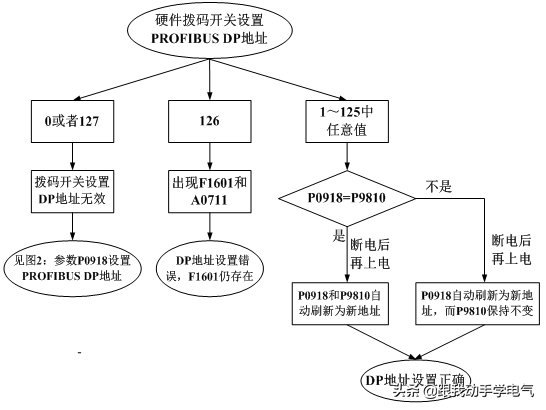

图1硬件拨码开关设置PROFIBUSDP地址流程图

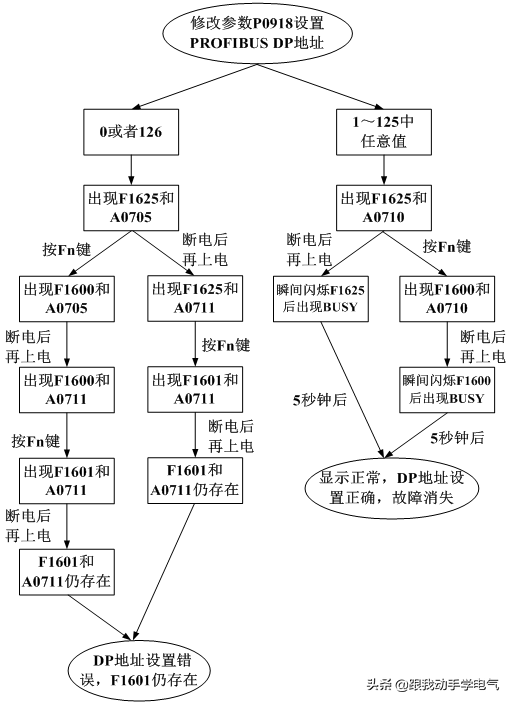

图2修改参数P0918设置PROFIBUSDP地址流程图

从图1和图2知，如果现场使用CU240SDPF作为SINAMICSG120变频器的控制单元，那么正确的设置PROFIBUSDP地址范围是1~125，而且需要断电并重新上电才能生效。
