西门子SINAMICS V20变频器连载(1)-选型

从外形尺寸上划分，SINAMICSV20包括：FSA、FSB、FSC、FSD、FSE五种产品（FS为“FrameSize”的缩写，也就是“外形尺寸”），其中，FSA又包括FSA-A、FSA-B和FSA-C三个子系列，不同尺寸的变频器其功率大小不同。下面这张表格是具体的尺寸数据，在电气柜设计时可做参考：

从供电电压类型上划分，SINAMICSV20包括：单相230VAC和三相400VAC两种电压类型。

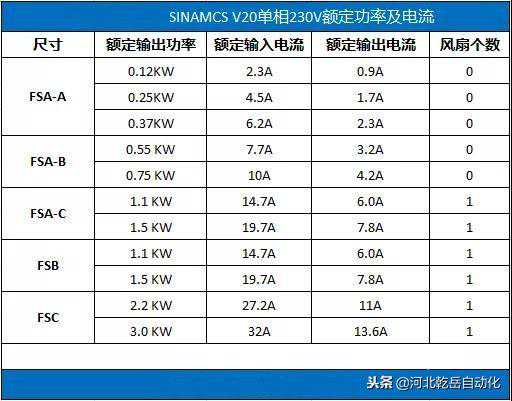

单相230VAC变频器的FSA-A、FSA-B两款没有散热风扇；FSA-C、FSB和FSC三款变频器有一个散热风扇；不同尺寸的变频器的额定功率及电流见下面的表格：

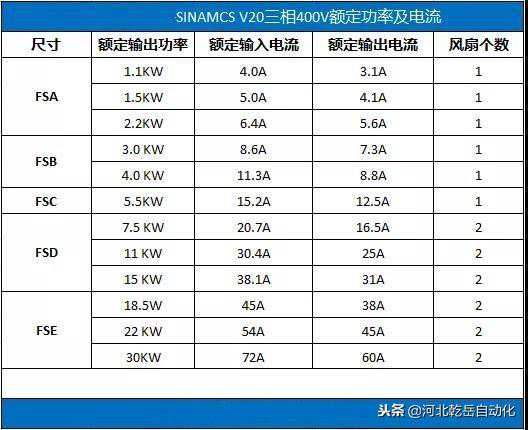

三相400VAC的变频器不同尺寸的额定功率及电流见下面的表格：

SINAICSV20变频器的铭牌中包含了产品的订货号和序列号。从订货号中可以看出该变频器的供电电压、功率及内置滤波器的类型。

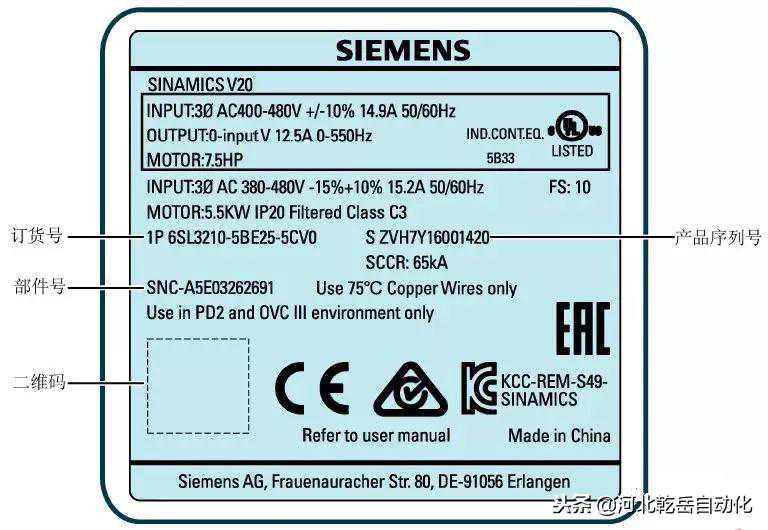

以下面这张铭牌为例：

其订货号为：6SL3210-5BE25-5CV0。

把订货号中各字母从左到右排序，在其上面标注位数，得到下面这张图片：

我们来看看它内含的信息：

第1~9位：“6SL3210-5B”是SINAMICSV20的家族名称；

第10位：表示变频器的供电电压类型。E-表示三相400V供电；B表示单相230V供电；

第11位：表示10的幂，用来计算功率；

第12位：表示功率的十位数；

第13位：表示功率的个位数；

变频器的功率按照如下公式计算：

假设：

第11位=n；

第12位=x；

第13位=y；

则：

变频器功率=（x*10+y）/1000*10^n，单位：KW；

注：10^n表示10的n次方；

以上面的铭牌为例：

x=5,y=5,n=2;

变频器的功率=（5*10+5）/1000*10^2=55/1000*100=5.5KW

第14位：表示内置滤波器的类型。A：表示A型滤波器；C：表示C3型滤波器；U：表示不含滤波器；

第15~16位：版本号，目前均为“V0”；

好了，关于SINAMICSV20变频器的选型就先介绍到这里，后续文章将介绍V20的组件、接线、调试等内容。
