如何在HMI上显示Simotion工艺对象的报警信息

在由Simotion及HMI组成的控制系统中，需要将Simotion工艺对象的报警信息在HMI上显示以便用户进行故障诊断。具体实现方法如下：

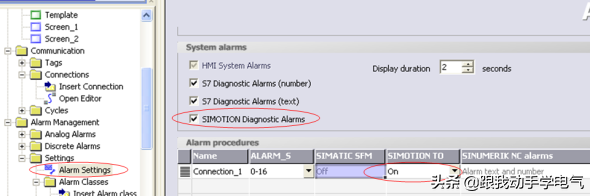

1.在图1的WinccFlexible报警设置画面中将“Alarmprocedures”中的“SIMOTIONTO”选项设置为“ON”。如需显示Simotion的诊断报警信息还需勾选上“SIMOTIONDiagnosticAlarms”选项。

图1.HMI报警设置画面

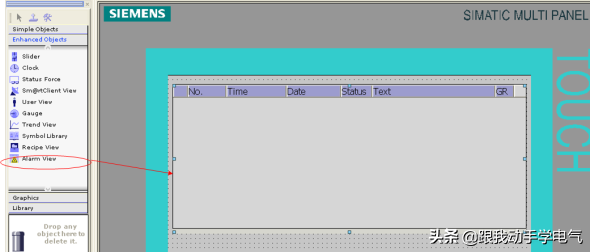

2.在HMI项目中的画面中插入报警控件“AlarmView”，如图2所示：

图2.插入报警控件

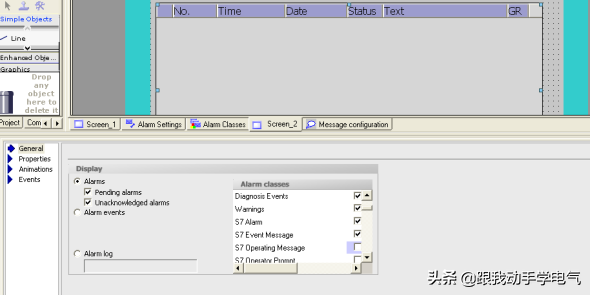

3.对报警控件“AlarmView”的属性进行设置，如要显示未决的或未确认的报警信息，设置

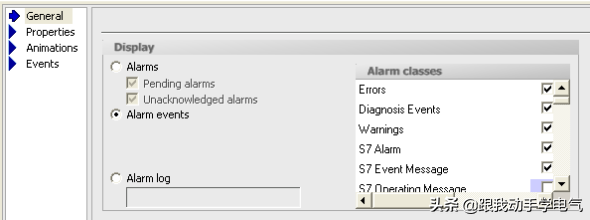

如图3所示；如要显示报警信息的缓冲区，设置如图4所示，可在“Alarmclasses”部分进行报警分类的选择。

图3.报警控件属性设置

图4.报警控件属性设置

4.在HMI画面中显示SimotionTO的报警信息，当Axis_Red出现20005故障信息时(图5)，可在HMI的报警画面中显示此报警信息(图6)。

图5.Simotion报警信息在SCOUT中的显示

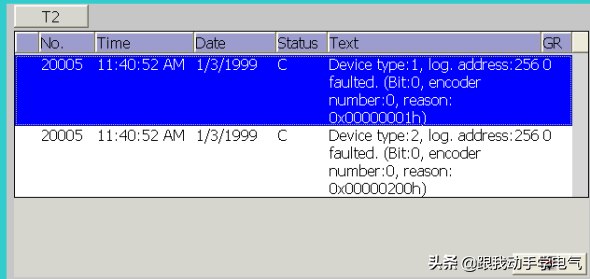

图6.HMI的报警画面中显示的报警信息
