我们来聊一下什么是DeviceNet？

今天我们来聊一下另一种工业总线：DeviceNet。

DeviceNet最初由Allen-Bradley（AB）开发。AB属于罗克韦尔自动。为了产品的推广，他们决定开放这项新技术，并使其成为一个开放的协议。

DeviceNet现在由OpenDeviceNet供应商协会（ODVA）提供制定标准，并允许第三方供应商使用其网络协议。

DeviceNet遵循OSI模型和通用工业协议（CommonIndustrialProtocol，简称CIP）

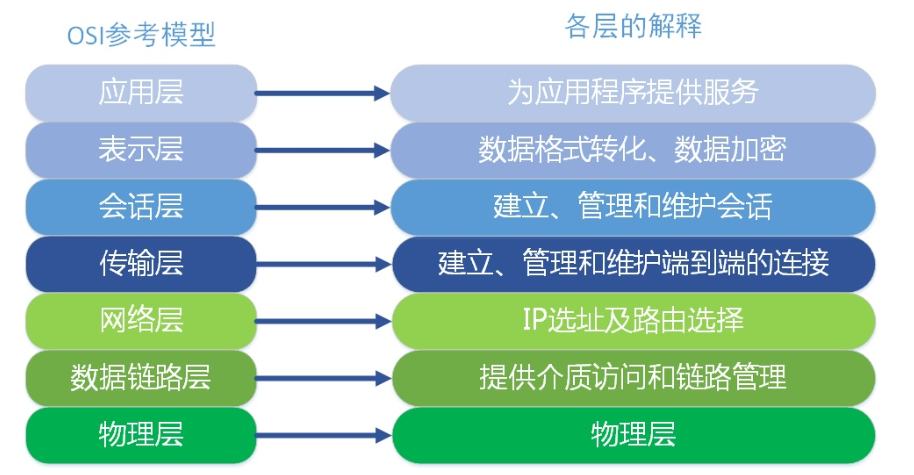

OSI模型很重要吧

物理层由电缆，节点，接头和终端电阻组成。

数据链路层，DeviceNet使用控制器区域网络（CAN标准）处理所有控制器和设备之间的消息传递。

网络和传输层：作用是通过connectionID与设备建立连接。connectionID是由设备的MACID和MessageID节点组成。

地址的有效范围是0到63。

ConnectionID的优点是它可以通过MACID识别重复的地址，并向用户发出需要修改的信号.

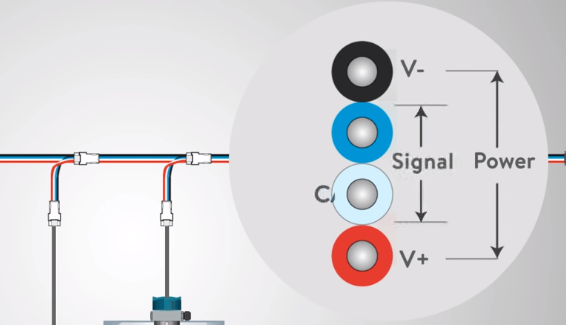

DeviceNet最大优点是它加入了电源，即能传到信号，又能供电（与DP-PA和ASI总线类似）。

对于布线十分友好，一跟电缆完成布线工作。

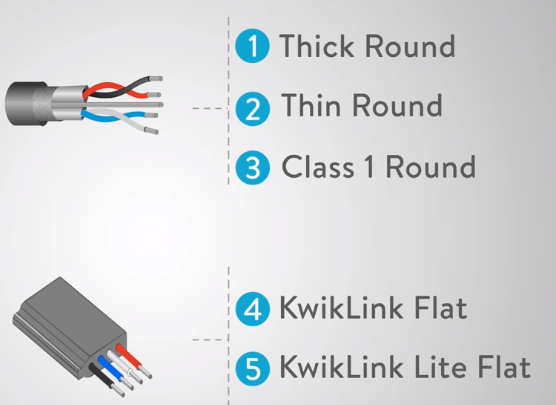

DeviceNet有5种类型的电缆：有三种是圆的，两种是平的。

它们是Thickround，thinround，class1round，KwikLinkFlat和KwikLinkLiteFlat。

（翻译成中文反而会出现误解，还是使用英文名称好）

具体怎么选择，还是和通信速率/距离有关。

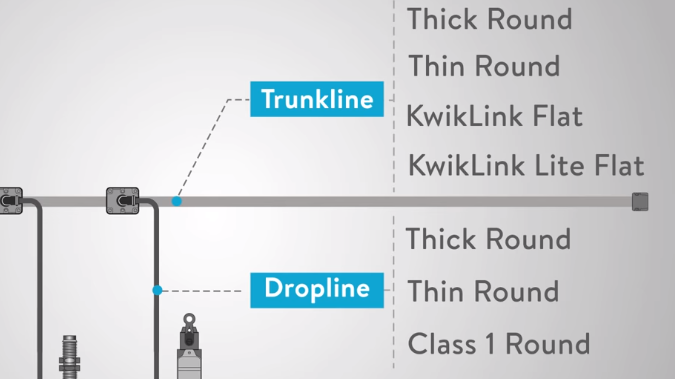

Trunkline使用Thick、thin、Kwiklink、Kwiklink

Dropline使用Thick、Thin、Class1round

Truckline可以理解为主干，Dropline为分支

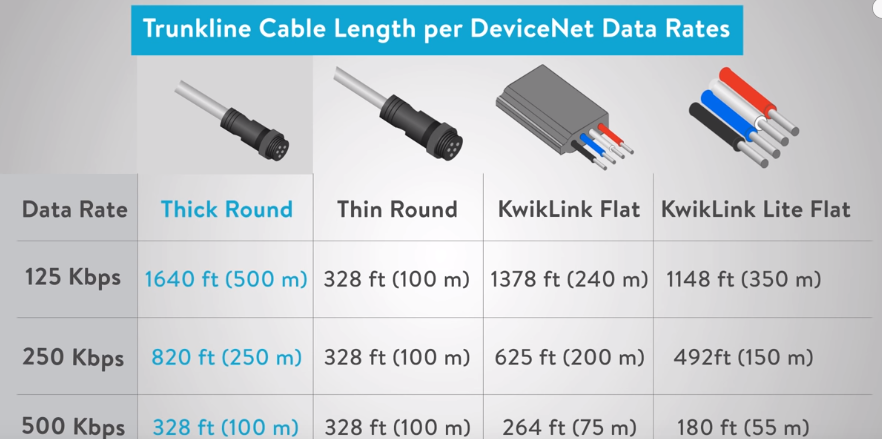

DeviceNet数据速率为125kb/s、250kb/s、500kb/s

4种电缆属性

长度越长速度越慢这条法则适用于一切通信电缆。

当日Device也是要使用终端电阻。干线需要121欧姆直接连接信号线（蓝色和白色）。

终端电阻的作用是可以降低噪音（对于profibus也一样），如果没有终端电阻，DeviceNet将无法正常工作。

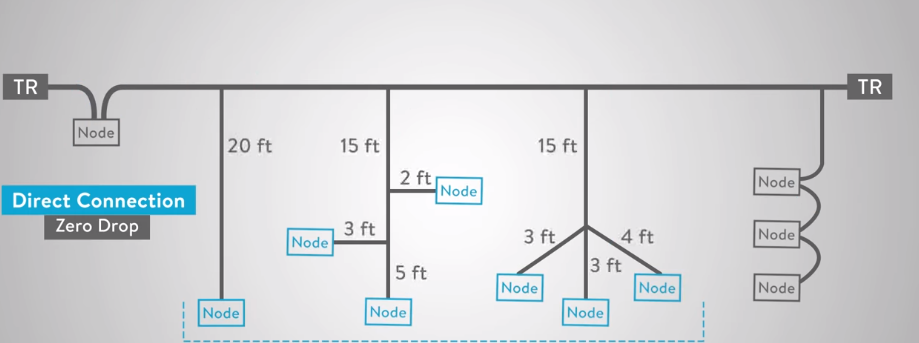

Devicenet的拓扑很灵活。

可以分支，可以树形，可以菊花链。只是要选择相应的接口设备。

现在我们已经构建了物理网络，我们来谈谈软件方面。

DeviceNet同样需要组态配置，软件是RSNetworx。这个软件能够映射并为网络中的所有设备分配地址。

RSNetworxforDeviceNet使用图形或电子表格布局以映射网络然后，将组态信息下载到DeviceNet网关。

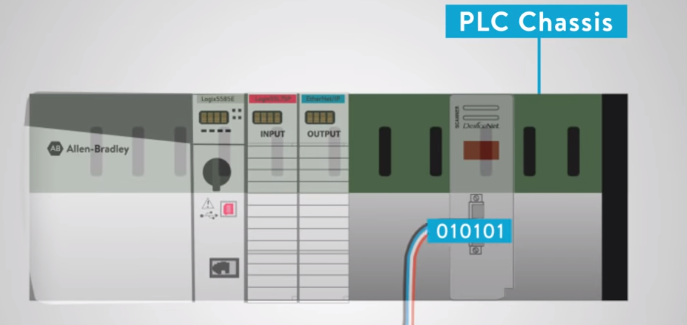

DeviceNet网关是一个硬件，通过背板与PLC通信。

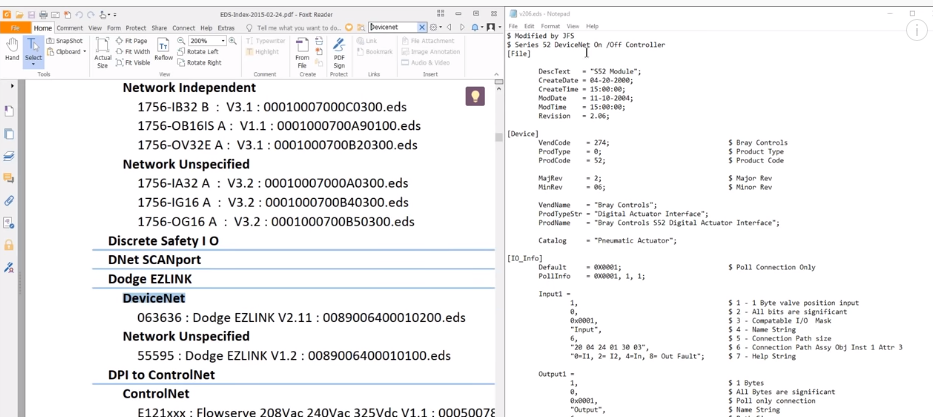

DeviceNet使用电子数据表（EDS）识别设备并协助将其调试到网络上。EDS这是包含所有信息的简单文本文件。

DeviceNet的优点是成本低（代理让其价格也不低），接受广（日美地区使用广），高可靠性，有效利用网络上可用的网络带宽和功率。

DeviceNet的缺点是带宽有限，有限的信息和电缆长度。

最后

90％至95％的DeviceNet问题是：

1.布线问题

2.没有使用正确EDS文件
