ABB ACS510变频器参数设置（HLJ_JL）

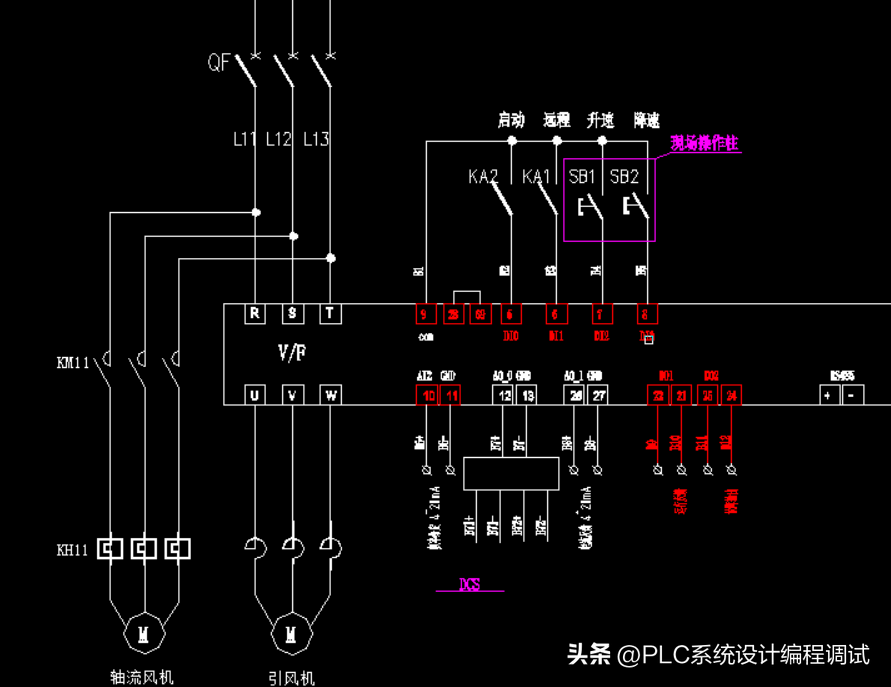

一、硬件接线

二、中英文设置

通讯上设备以后,首先显示为英文状态.

(2)找到PARAMETERS右键选择;

(3)找99START-UPDATA选择;

(4)选择9901LANGUAGE右键选择找到CHINESE右键选择,左键退出.

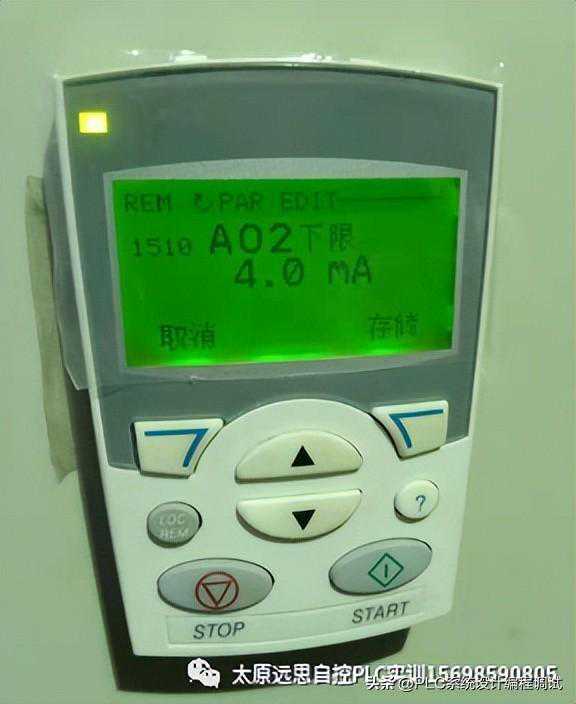

三、变频器参数设置

1、基本参数设置

2、通讯参数设置

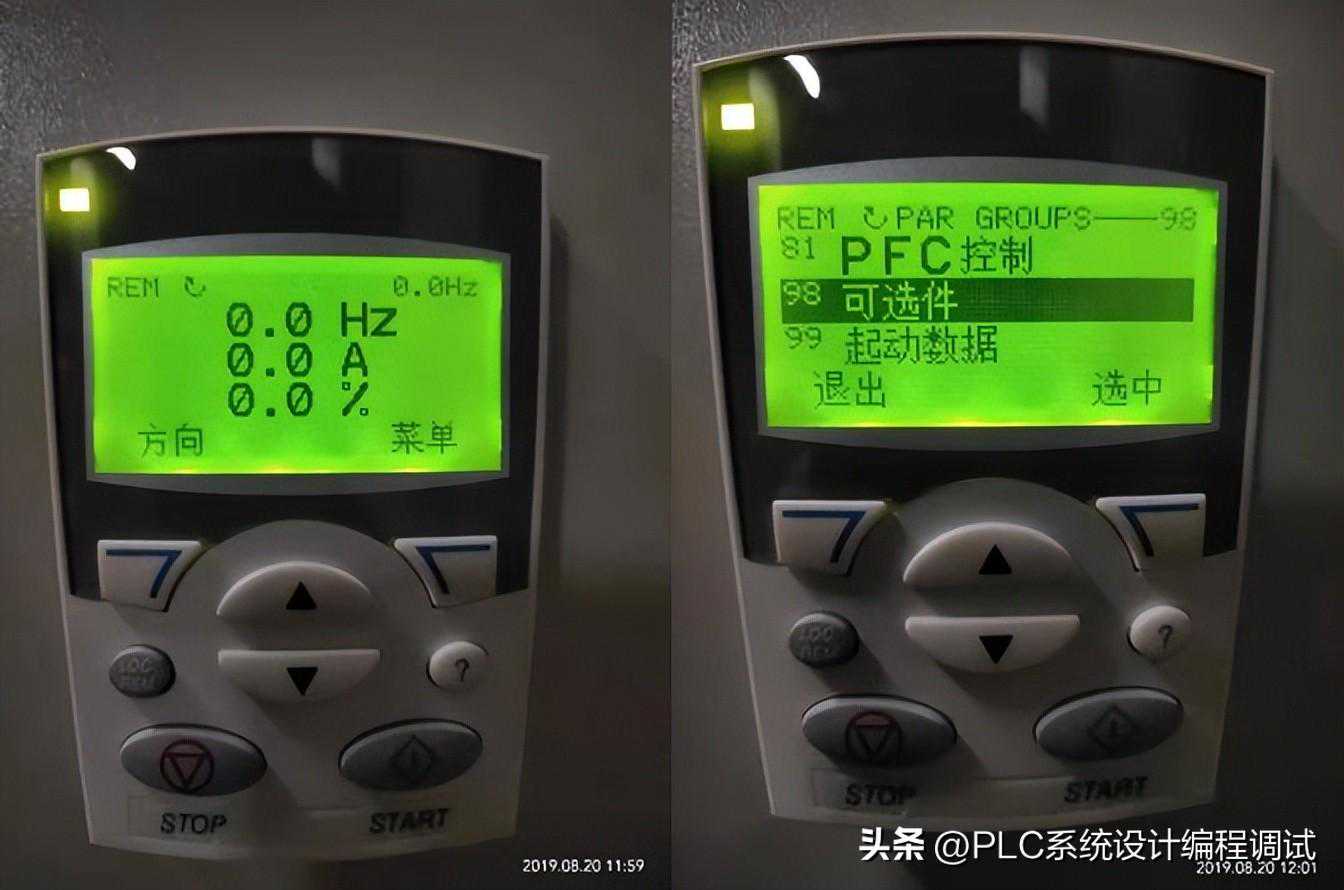

1、【参数→98（可选件）→9802（通讯选择）→标准MODBUS

】

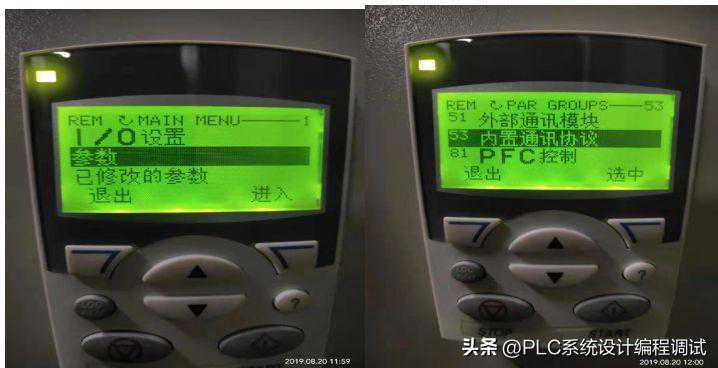

2、参数→53（内置通讯协议）

序号

代码

说明

1

5302（EFB站号）

变频器地址

2

5303（波特率）

9.6kb/s

3

5304（校验方式）

2=【偶校验，一停止位】

4

5310

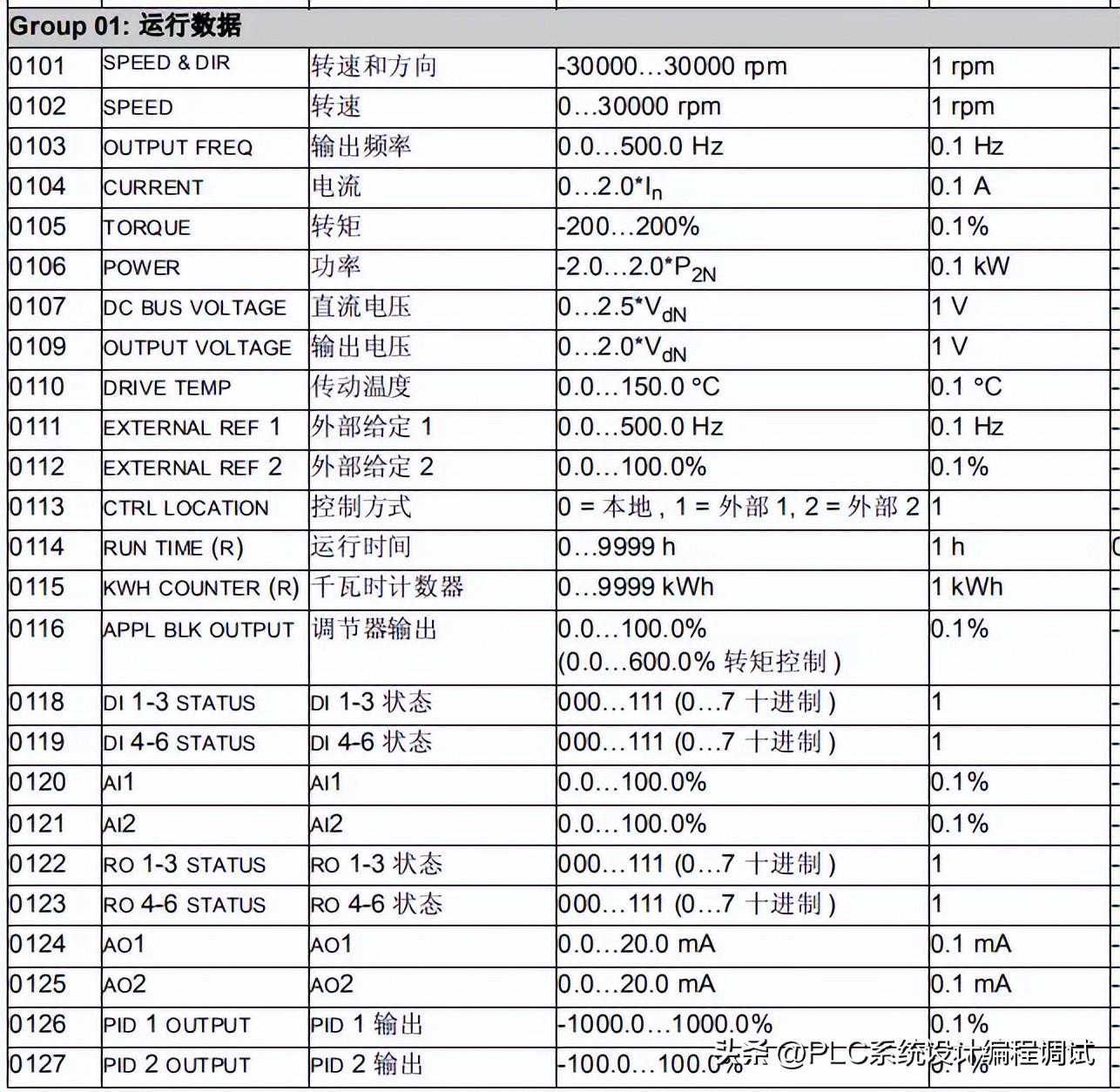

103【输出频率】40005

5

5311

104【输出电流】40006

6

5312

110【传动温度】40007

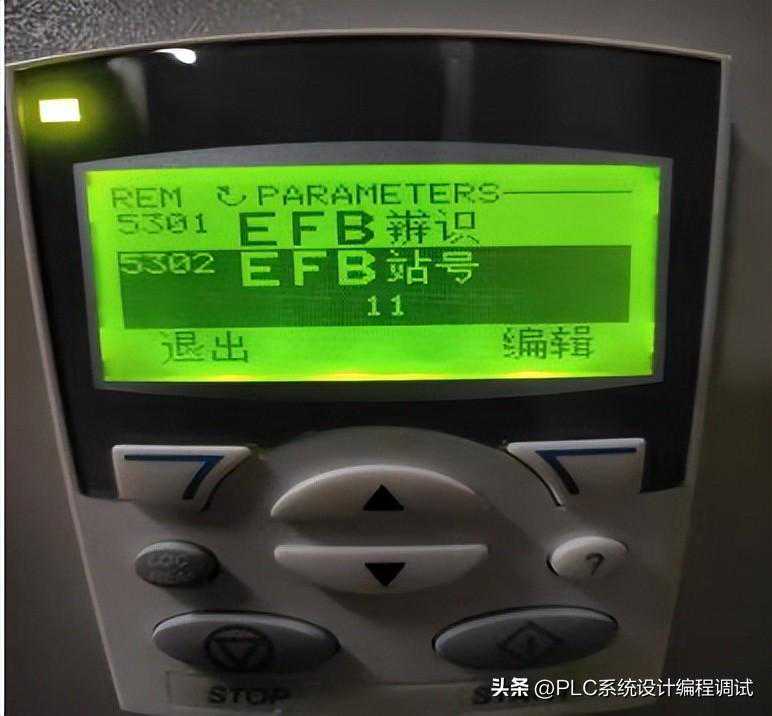

(1)5302=11,变频器地址;

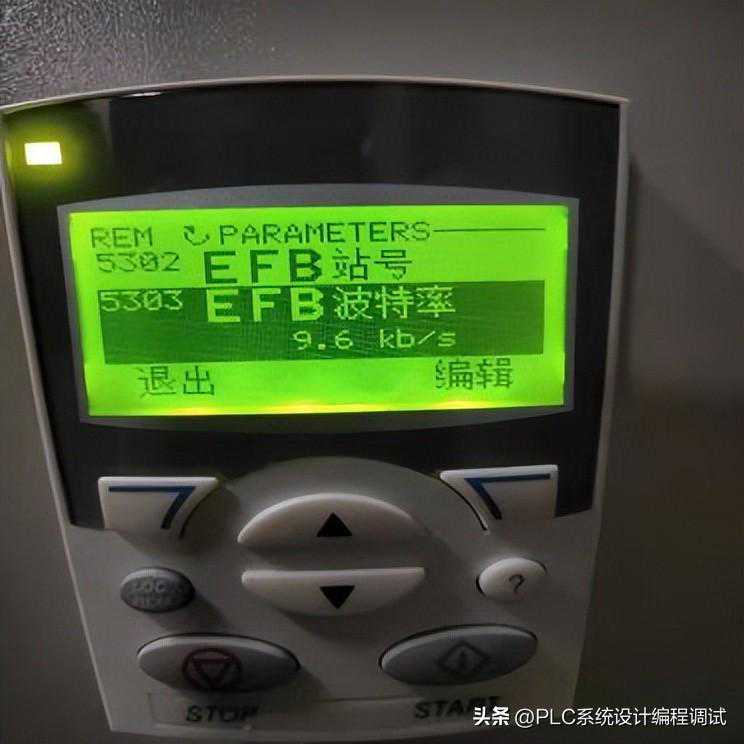

(2)5303=9.6,传输速度(76.8KB/S);

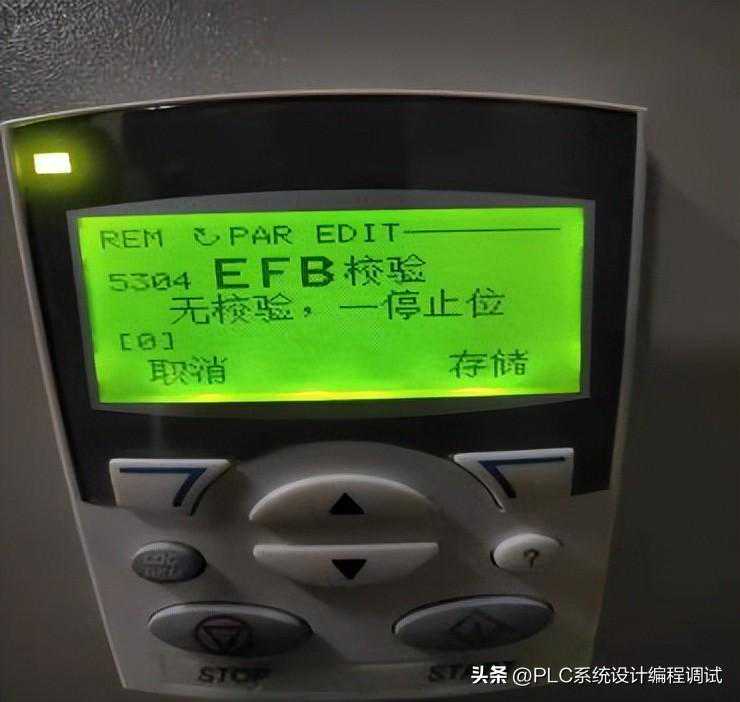

(3)5304=0,NONE1-8位数据,无奇偶校验,有一位停止位;

(4)5310=103,变频器输出频率(地址:40005);

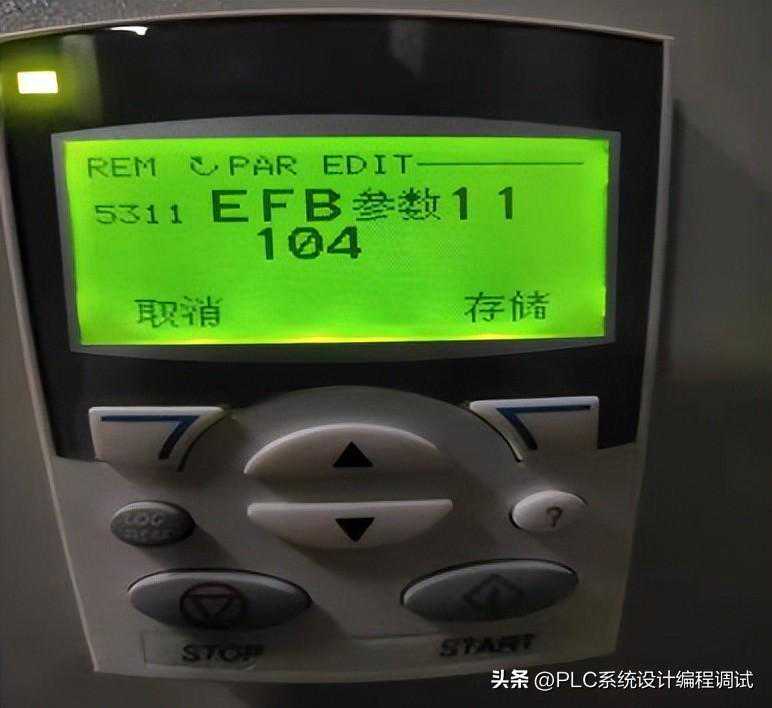

(5)5311=104,变频器电流(地址:40006);

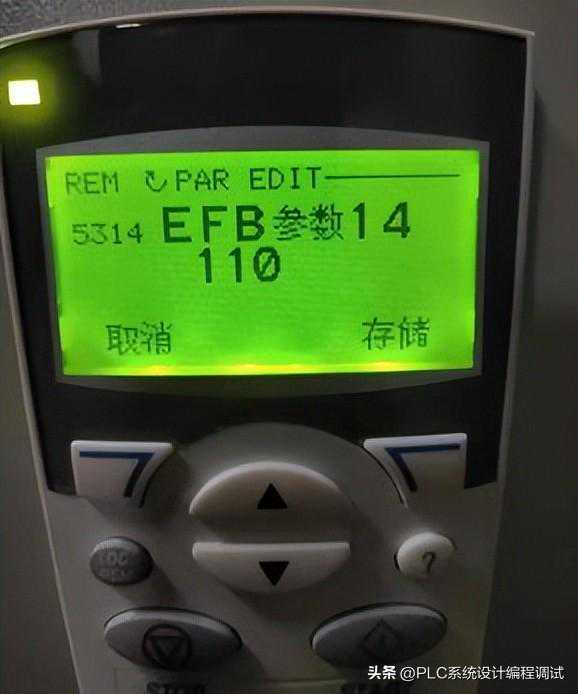

(6)5314=110,变频器温度(地址:40007);

重新启动变频器(参数存储).
