威纶通触摸屏MT8071iE与三菱L02CPU通讯设置编程定位知识重点合集

1威纶通触摸屏MT8071iE与三菱L02CPU以太网通讯方法

威纶通触摸屏MT8071iE自带以太网接口，三菱L02CPU也自带有内置以太网接口，两者之间通过以太网通讯，简单、方便、速度快。很多客户会出现通讯不上，其原因就是参数设置，下面介绍关于通讯参数的设置，触摸屏这里的设置有两点：
1.对触摸屏本身而言，只需要设置一个IP地址，比如设置为192.168.1.1。

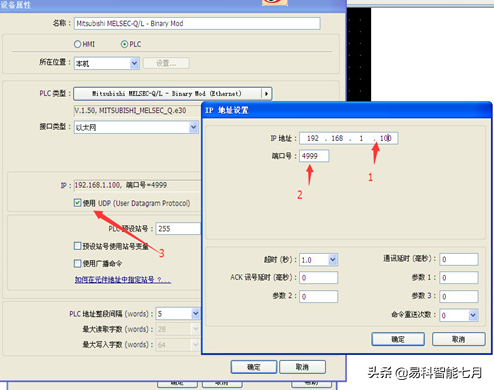

2.对通讯对象PLC而言，IP地址前三段要与触摸屏相同，最后一段不一样，例如设置为192.168.1.100，端口号必须设置，设置为4999，还有就是使用协议UDP需要打钩，其他的设置根据通讯情况而设置，由于我们此时使用的L02CPU的内置以太网，所以只需设置IP地址与端口号，当有使用以太网模块时，请参考威纶通PLC连接手册。

PLC设置

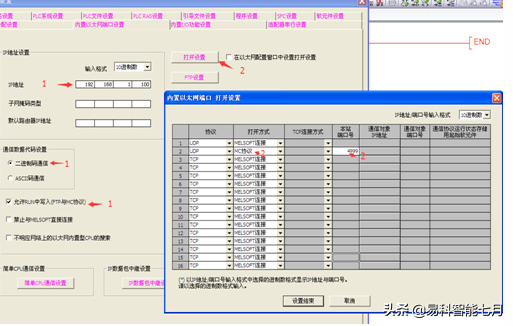

L02CPU的参数设置，只针对自身设置，1是IP地址设置与触摸屏哪里一样192.168.1.100，2协议选择UDP、打开方式选择MC协议、然后就是端口号设置为4999

触摸屏设置

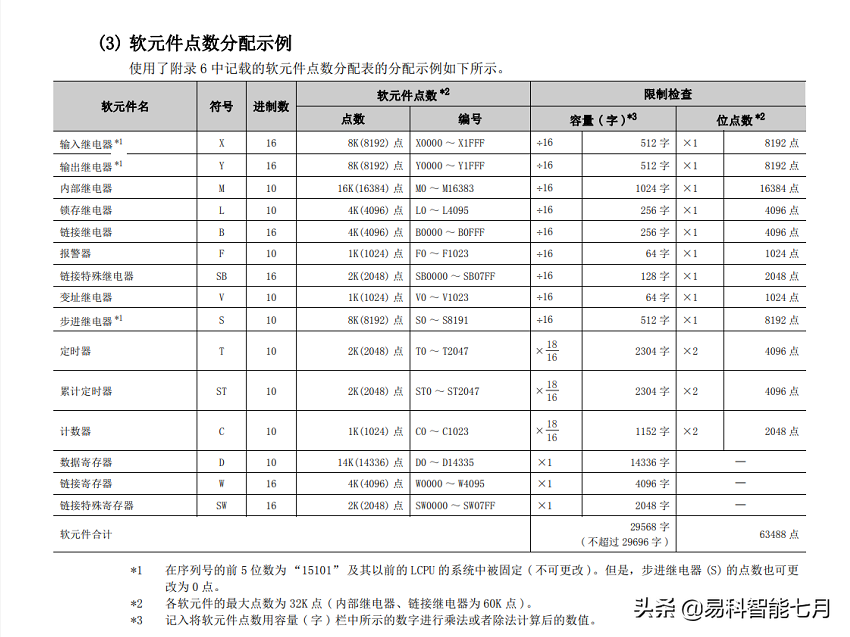

2、三菱L02CPU软件元件表

软元件表

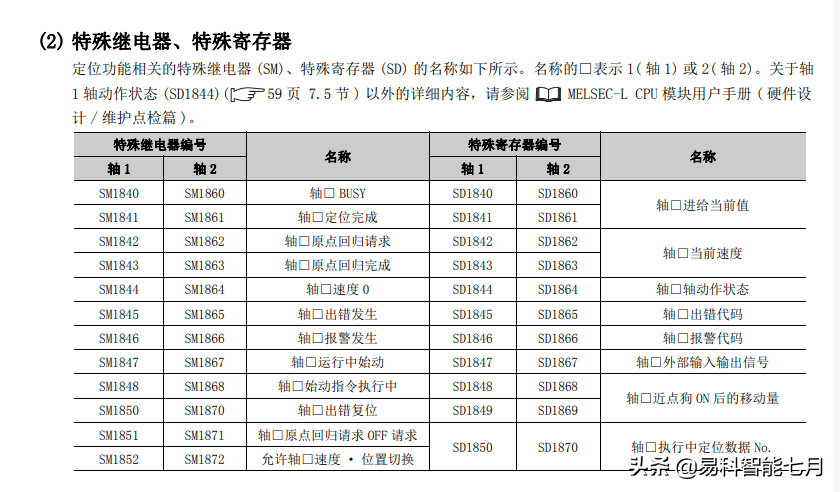

3、定位控制特殊元件表

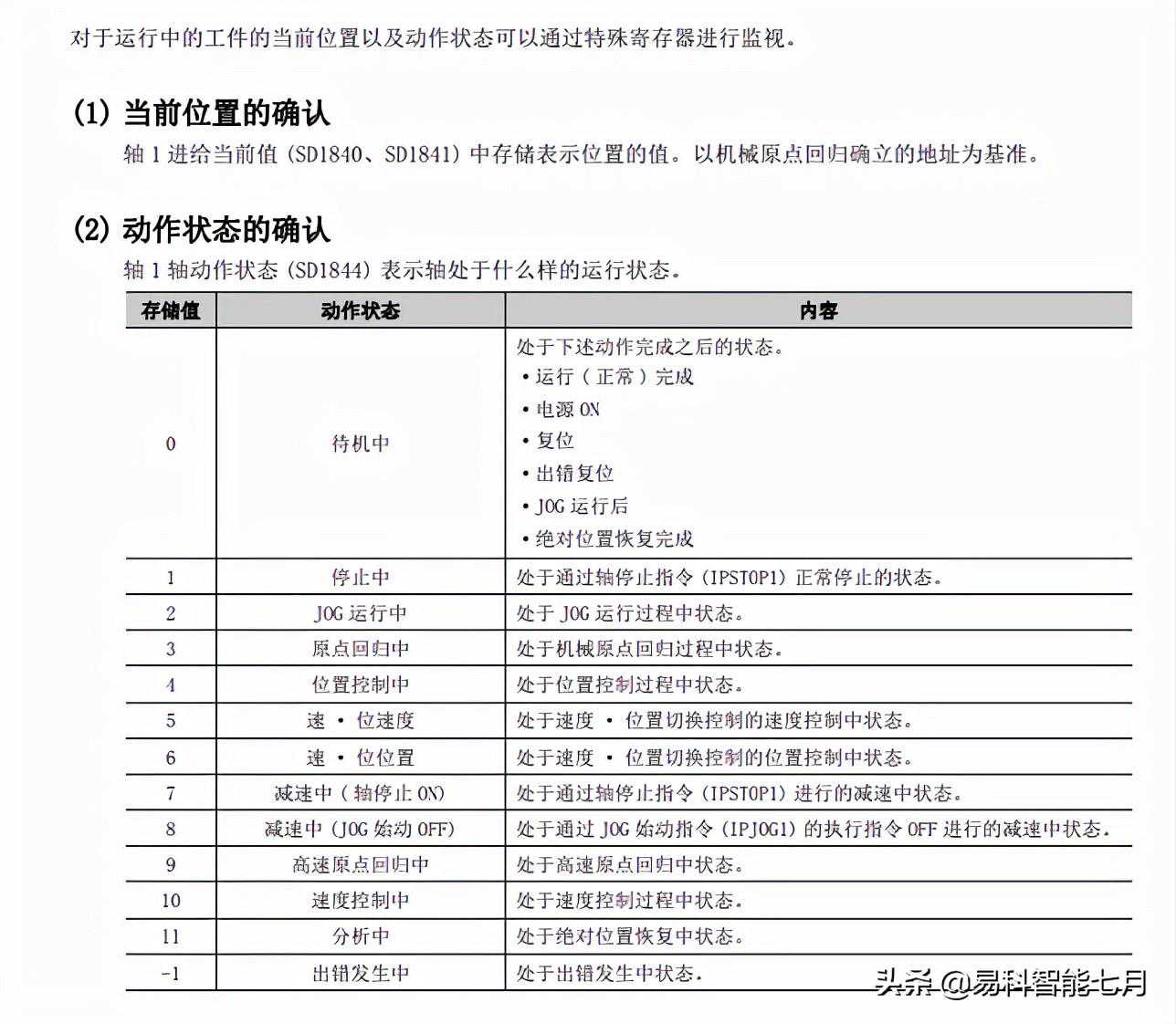

4、定位轴状态元件表

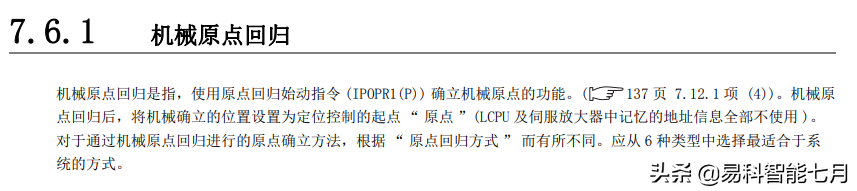

5、定位轴回原点指令（IPOPR1(P)回原点）

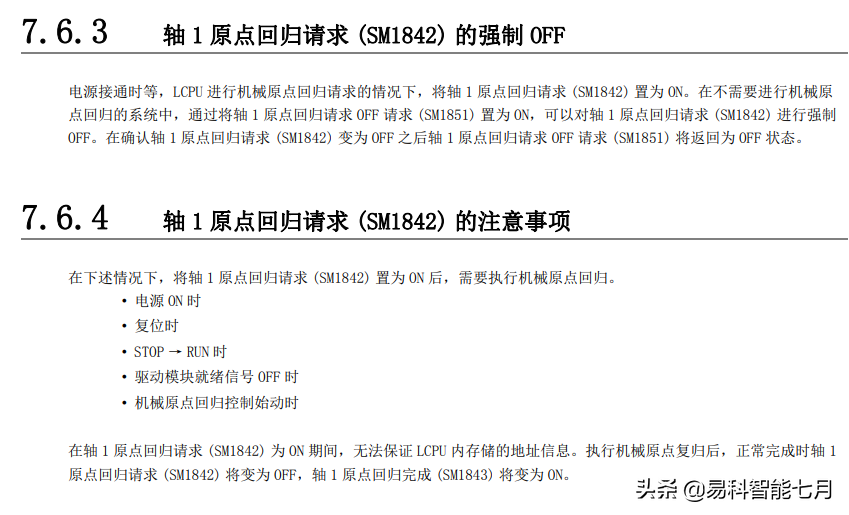

6、回原点强制OFF，注意事项

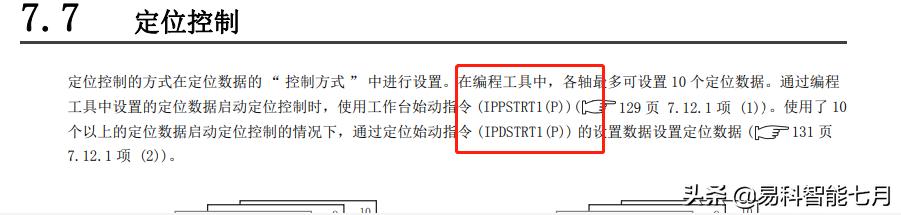

7、定位指令（IPDSTRT1(P)定位指令）

8、轴停止指令（IPSTOP1轴停止）

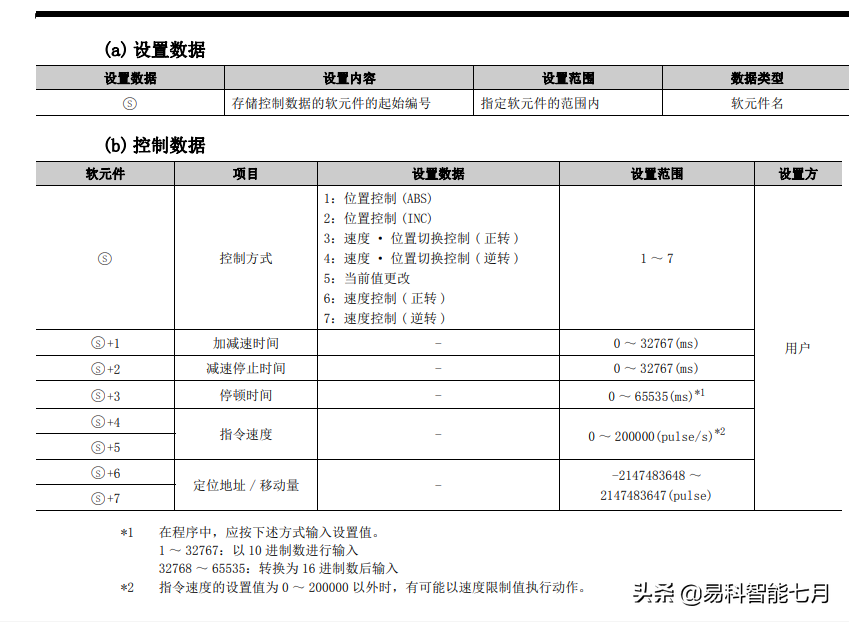

9、定位轴设置数据项目

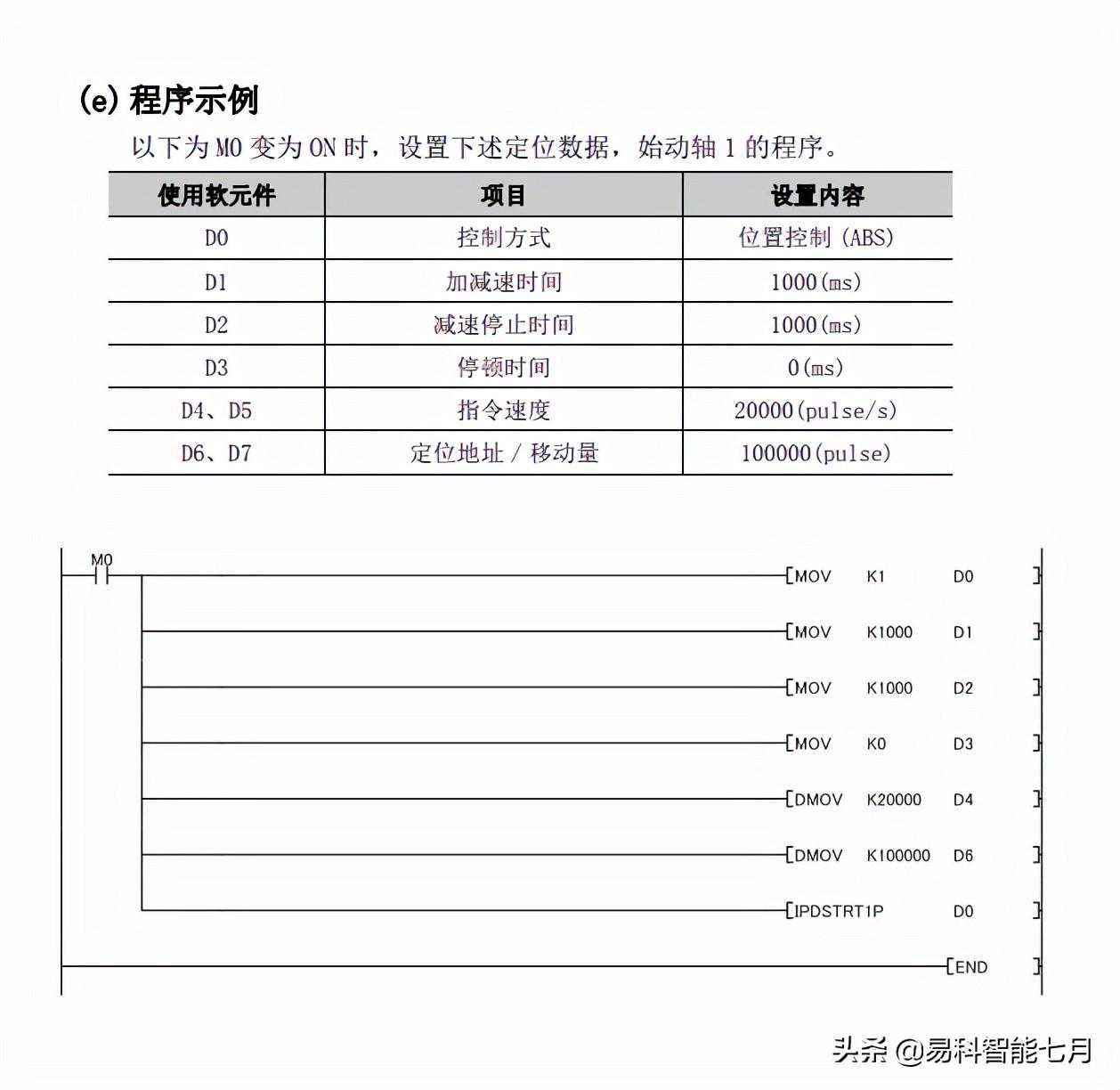

10、定位轴数据设置实例

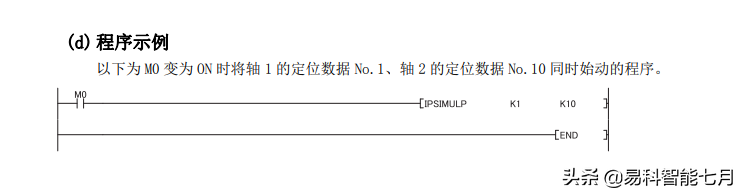

11、双轴同动实例
