PLC编程基础定时器的使用

PLC编程过程中，常常会用到进行时间控制的场景。如，延时处理、定时处理、流程时序控制等。在进行这类处理要求时，就会用到定时器。PLC一般都包含如下三种定时器，接通延时定时器、断开延时定时器、保持定时器。实际应用中，依照不同的需求选择合适的定时器。在工程中，最最常用的定时器为接通延时定时器。这里亦主要介绍接通延时定时器的使用。

定时器的运行方式

以下为定时器使用程序示例：

定时器使用示例

程序功能为，PLC输入信号有效时，T37定时器启动，并开始计时。定时器T37计时到设置时间后，定时器的触点导通，并通过输出触点输出。定时器T37为100ms定时器，即为最小定时周期为100ms.

程序启运行过程的时序图如下：

定时器时序图

从以上时序图可以看到，在输入信号启动后，定时器T37开始计时。当其内部定时到设置时间后，定时器T37的触点导通，并控制输出IO信号输出。其中在定时器定时到设置时间后，若依然保持接通，那么T37内部会继续定时计数。直至最大值（32767）。上面程序中，定时器T37定时时间设置为10，那么其实际定时时间为10*100ms=1s。上面程序实现了接通后，定时1s，然后输出。

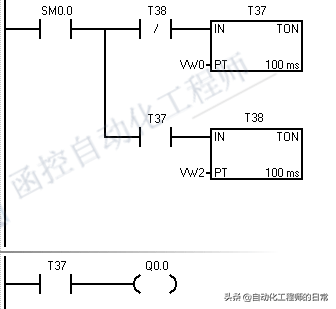

定时器使用示例

1、实现功能

使用定时器，实现等周期的脉冲输出。

2、程序示例
