西门子触摸屏应用（画面导航）

一、画面导航概述

对于包含多个子过程的生产过程，将组态多个画面。在运行系统中，以下选项可使操作员从一个画面切换到下一个画面：

（1）为画面切换分配按钮

（2）使用局部功能键组态画面切换

二、通过按钮切换画面

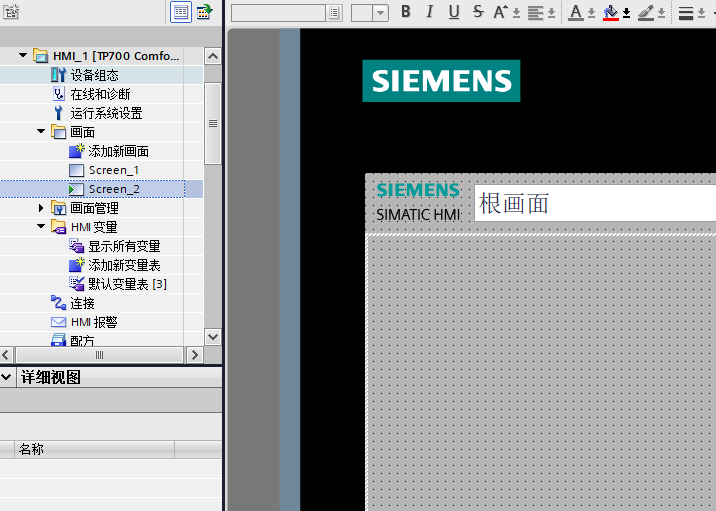

1.首先创建Screen_1、Screen_2两个画面。

2.在项目导航中双击“Screen_1”。此画面将显示在工作区域中。

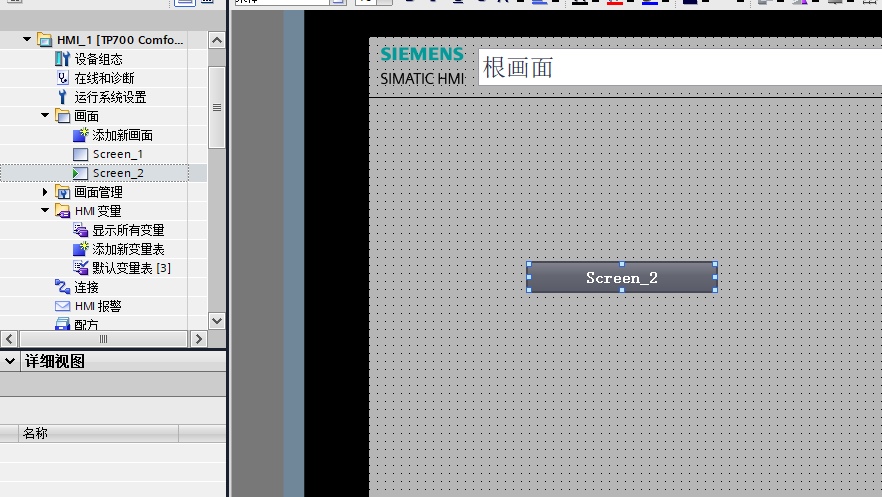

3.通过拖放操作将“Screen_2”从项目树移动到打开的画面中，插入名为“Screen_1”按钮。

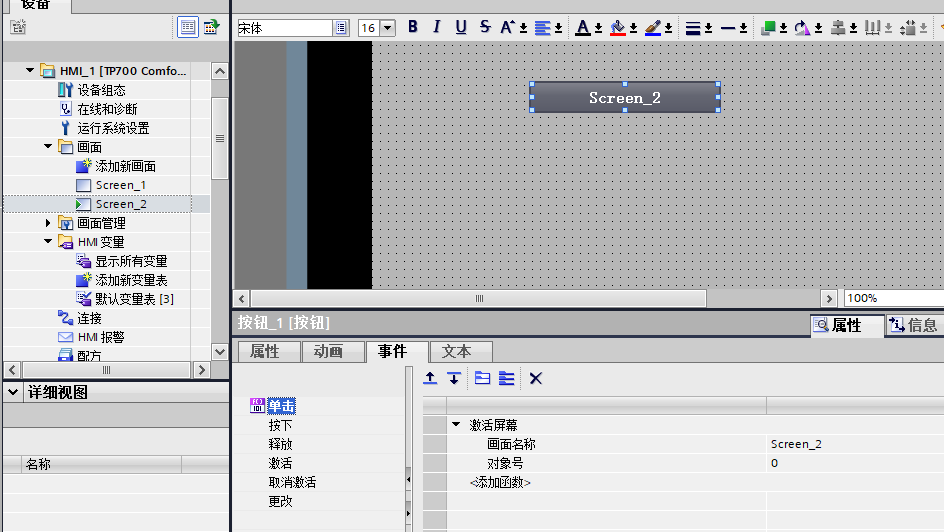

5.在巡视窗口中，选择“属性事件单击”，“ActivateScreen”系统函数将显示在“函数列表”中。

6.如果需要，还可以在“对象号”属性中定义对象的Tab顺序号。画面改变后，会在该对象上设置一个焦点。也可以指定一个包含此对象号的变量。

7.重复2-5步骤，在“Screen_2”创建“Screen_1”的按钮。
