三菱FX3G型plcAD模块数据传输讲解

上个文章我们将了DA模块与PLC之间的数据传输，这次我们说下AD模块的数据传输。

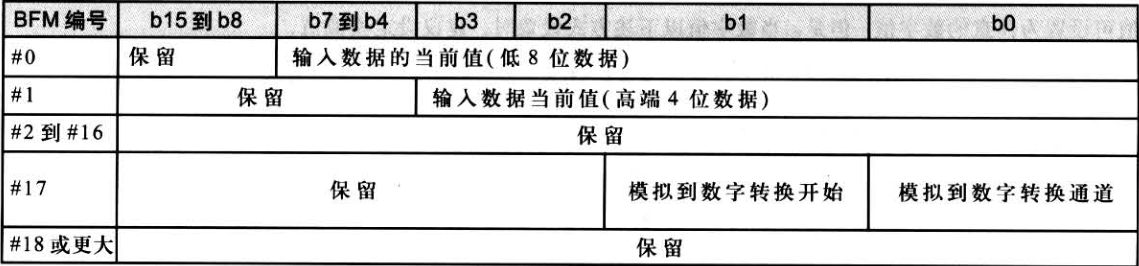

FX2N-2AD的BFM：

FX2N-2AD的BFM

从上表看出，使用到的BFM编号有1、0是低8位数据存储，17是模拟到数字转换通道的选择和A/D转换开始功能。

b0:模拟到数字转换通道的选择，b0=0,通道1，b0=1，通道2

b1:b1由0-1，A/D开始转换。

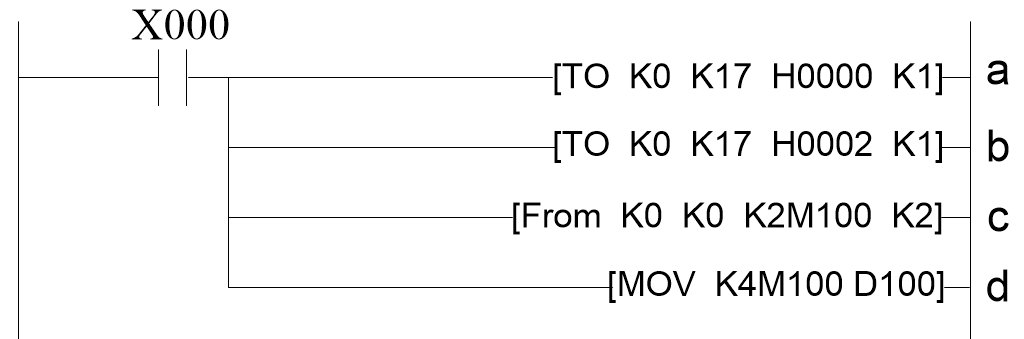

AD模块的PLC程序

指令中，K0代表与PLC扩展的第一个模块，K17代表BFM的17号存储器，后面的K1是一个数据，K2代表两个数据，比如c指令中的K2就代表，同时从1提取出数据到M108~M111。

a：选择通道1

b：A/D转换开始

c：在1号BFM寄存器取出低8位数据和高4位数据存到M100~M111中

d：将由M组成的数据转换到D中。

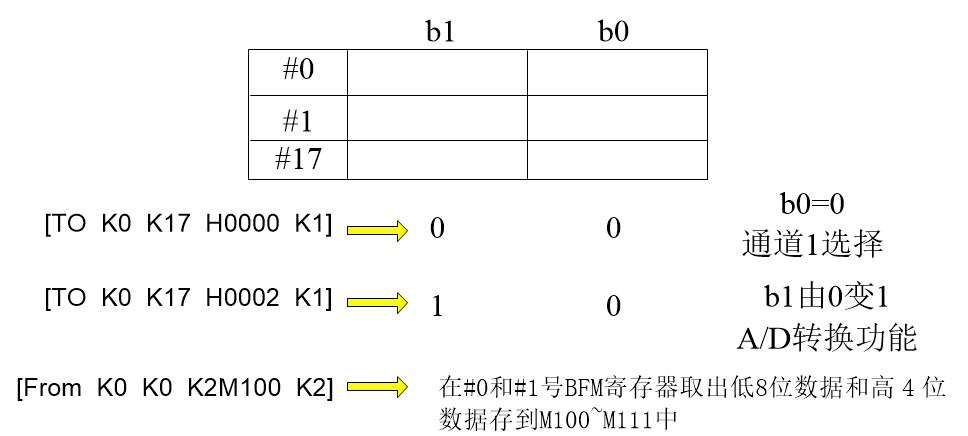

功能选择与数据传输示意图

这样就从AD模块提取出了模拟信号的数字量传到PLC中进行处理。
