欧姆龙PLC CP1E系列

一.欧姆龙CP1E寻址

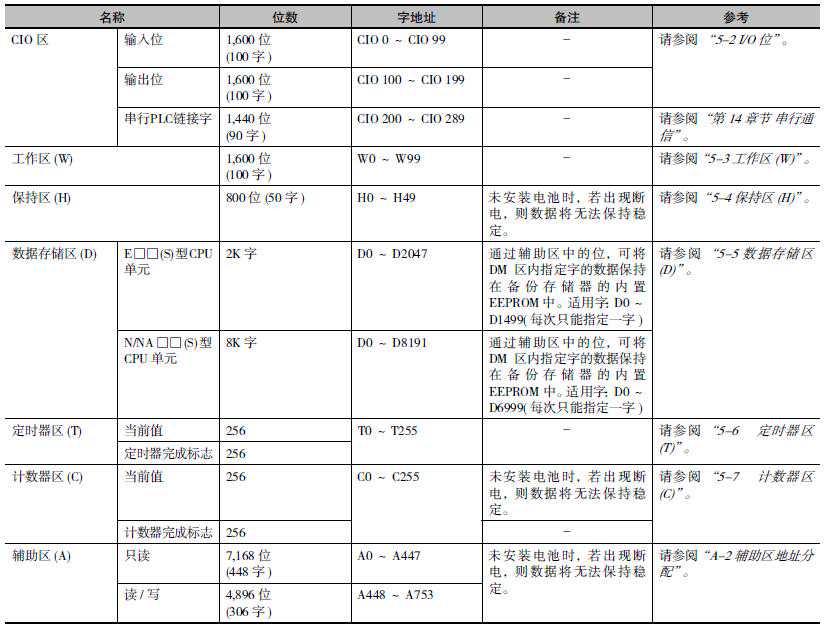

一款PLC的编程,最关心的肯定是它的寻址，I/O内部辅助触点数据区地址定时器计数器等

1.CIO区

输入位地址范围为CIO0～CIO99，

输出位地址范围为CIO100～CIO199，

串行PLC链接地址范围为CIO200～CIO289。

这类地址是直接分配给CPU单元的内置I/O端子、

CP1ENA型CPU单元的内置模拟I/O端子及CP系列扩展单元/扩展I/O单元。

该区刷新外部设备的输入/输出数据。

欧姆龙的寻址感觉会有点奇怪,输入有0~99通道每个通道16位不过只有前12个位0-11有效,

例如0.08即为0通道第9个位2.03即为2通道第4个位,

在这个小型PLC领域500点一下,这么多地址是肯定够用的了！

输出通道100~199每个通道16位不过只有前8位0-7有效

例如100.06即为100通道第7个位102.03即为102通道第4个位

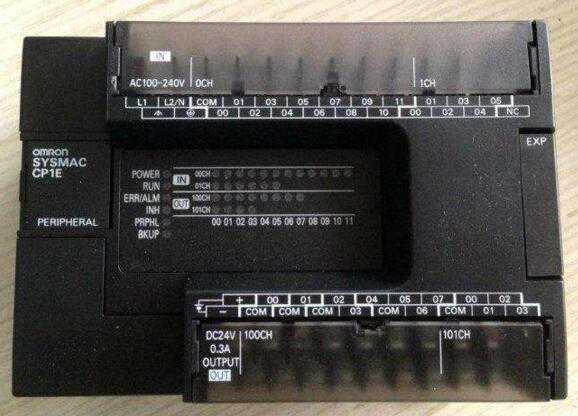

从最上面PLC图中就可以看出，输入一个通道12点输出一个通道8点，

这就叫人挺费解的,为什么欧姆龙会这么设计呢？

感觉西门子的输入I输出Q三菱的输入X输出Y寻址都是8位更好些！

2.工作区(W0-W99)

为CPU单元内部存储器的一部分，可供编程时使用。与CIO区中的输入位和输出位不同，该区并不刷新外部设备的输入/输出数据。

就当内部中间继电器使用,和三菱西门子中的M一个意思

3.保持区(H0-H49)

为CPU单元内部存储器的一部分，可供编程时使用。与CIO区中的输入位和输出位不同，该区并不刷新外部设备的输入/输出数据。

当PLC的电源接通或运行模式在PROGRAM、RUN或MONITOR间切换时，该区中的字将保持其内容。

带保持功能的内部中间继电器！

4.数据区

该数据区用于一般数据存储和处理，只能按字(16位)进行存取。

当PLC置ON或运行模式在PROGRAM、RUN或MONITOR模式间切换时，该区中的字将保持其内容。

DM区中的部分字可通过辅助区位保存到内置EEPROM备份存储器中。这些指定字即指DM区中的备份字。

5.定时器区

定时器区包含定时器完成标志(各1位)和定时器当前值(PV)(各16位)。当递减定时器当前值(PV)到达

0(完成计时)或当递增/递减定时器当前值(PV)到达设定值或0时，完成标志置ON。

6.计数器区

计数器区包含计数器完成标志(各1位)和计数器当前值(PV)(各16位)。当计数器当前值(PV)到达设定

值(完成计数)时，完成标志置ON。

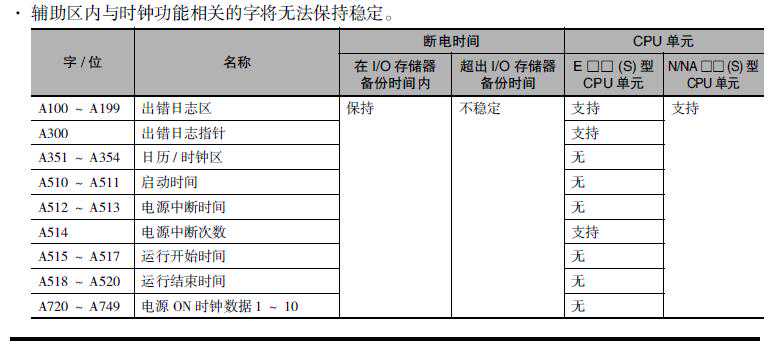

7.辅助区

该区中的字和位具有预先分配的功能。
