结构化控制语言S7-SCL简介

S7-SCL是一种结构化控制语言，即（StructuredControlLanguage），它是一种类似于PASCAL的高级编程语言，它不仅具有PLC典型的元素（如：输入/输出，定时器，计数器，浮号表），而且还具有高级语言的特性（如：循环，选择，分支，数组等）。因此，利用SCL可以完成一些复杂的运算功能及过程优化等，这些功能，一般通过梯形图、语句表来实现的化，会比较困难。

要使用S7-SCL，首先要确保系统中安装有S7-SCL软件。

STEP7标准版不包括S7-SCL软件包及授权，需单独购买；

STEP7Professional版包括了S7-SCL的软件包及授权，安装即可。

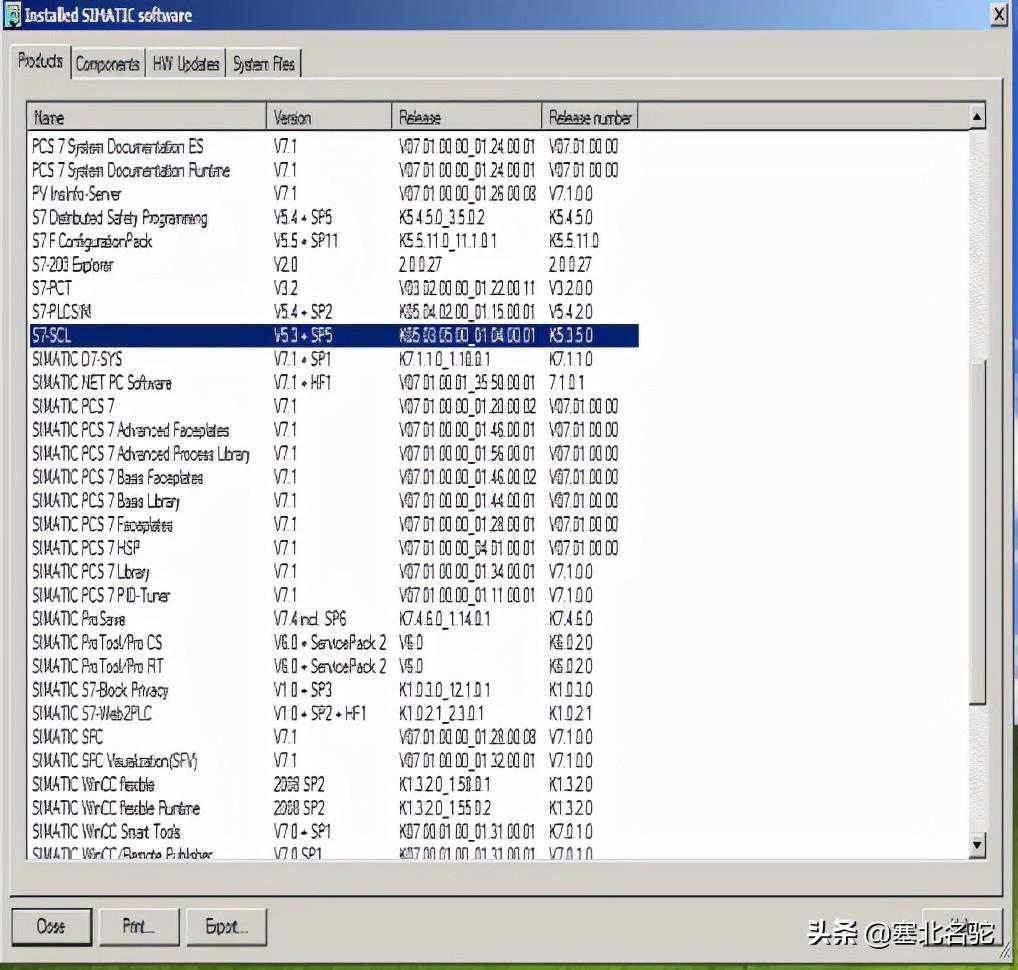

可在“已安装程序列表”中，查看是否已安装S7-SCL。

3、博途平台下，集成的是STEP7Professional，因此，在博途中可以用SCL编程。

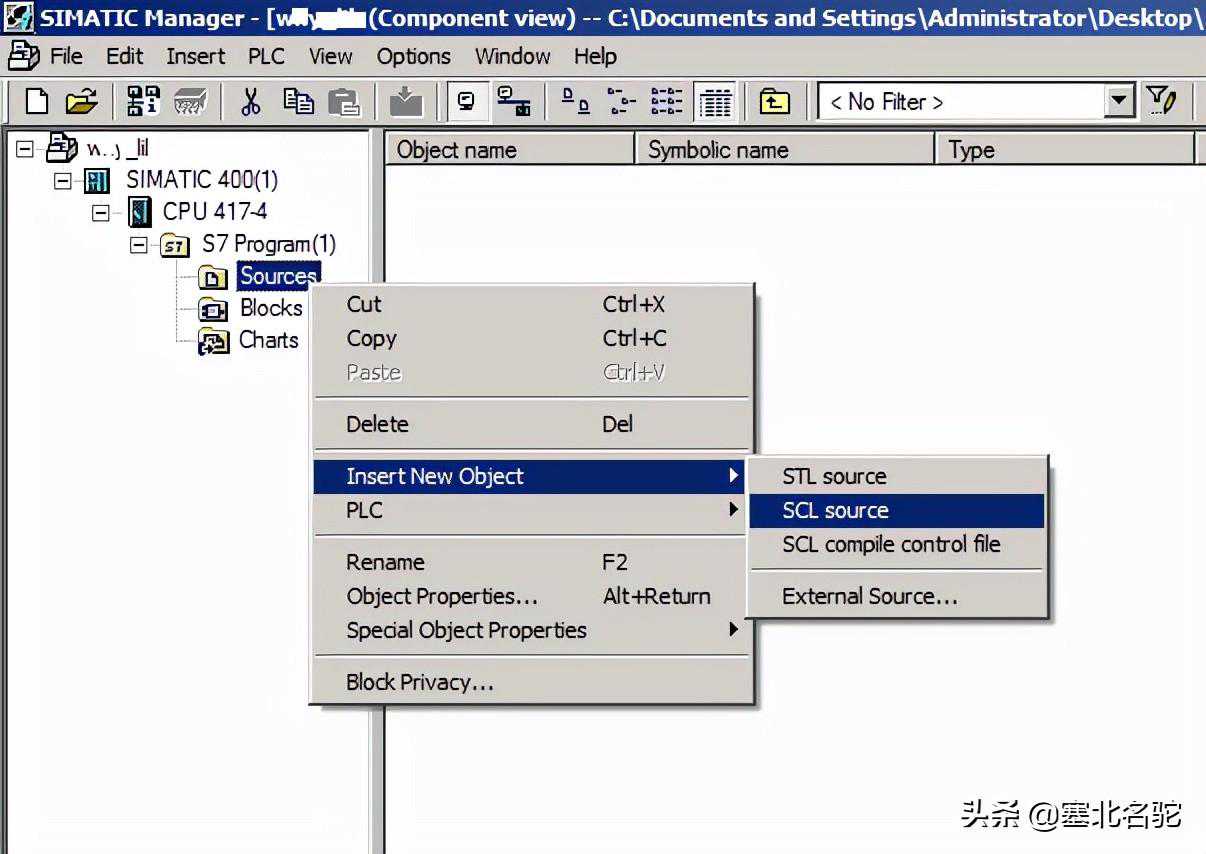

选择“Sources”-“InsertNewObjece”-“SCLsource”，即可插入一个“SCLsource”。双击打开，进入SCL编辑界面。

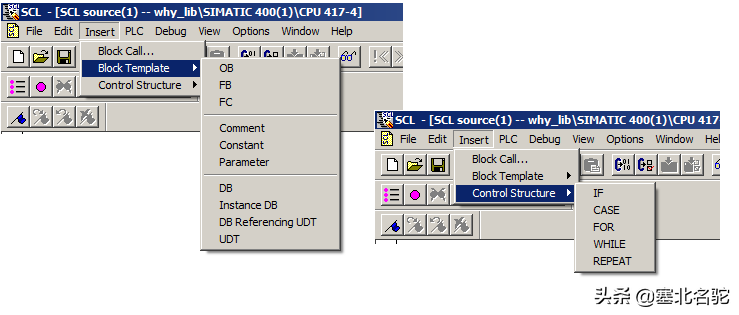

开发环境中，提供了“块模板”、“控制结构”编程向导，进行辅助编程，提高编程的可靠性，也一定程度降低了编程难度。

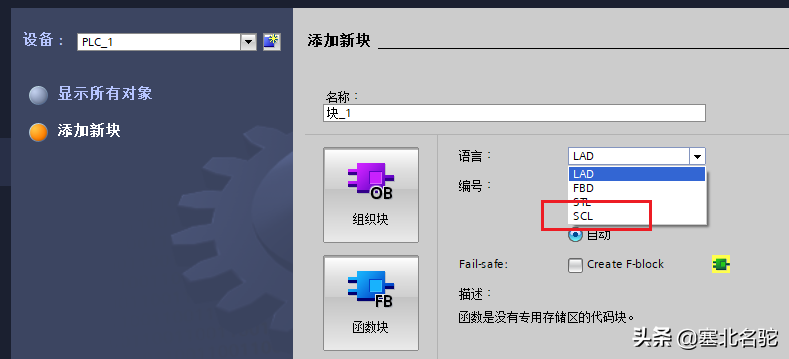

博途中，运用SCL相对更简单，选择要添加的块类型，在“语言”中，选择“SCL”，则新建的块，将用SCL进行编程。

编程界面与其他编程语言环境类似，由“接口定义”部分和“程序主体”构成。程序主体在编程时，可以根据需要选择“if”、“for”等高级语言的结构控制语句。
