超级实用的UnityProXL编程心得

第一步、UnityProXL的硬件组态及编程界面建立

1.0UnityProXL编程软件打开界面

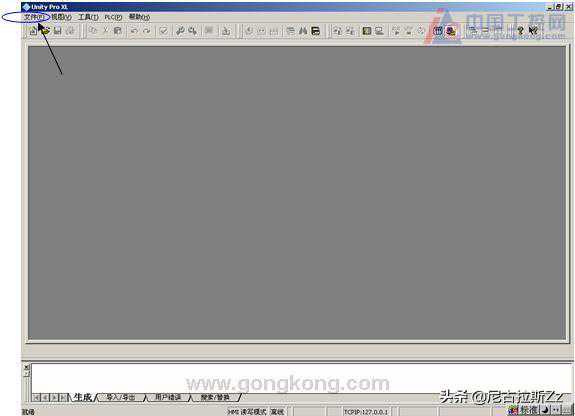

打开UnityProXL编程软件显示如图（1）所示

图（1）

第二步、可编程界面的建立

图（2）

第三步、硬件组态的建立

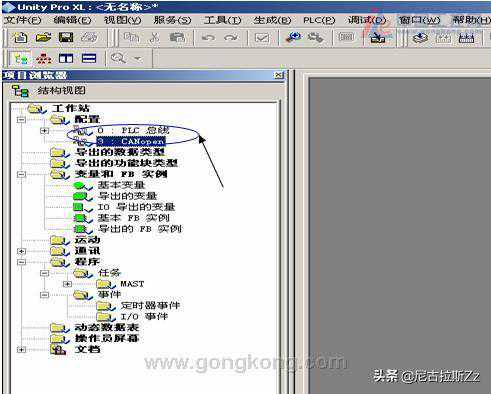

第二步完成后将出现图（3）所示界面

图（3）

即可进行硬件组态、序的建立等。首先进行硬件组态。

3.1主站硬件组态的建立

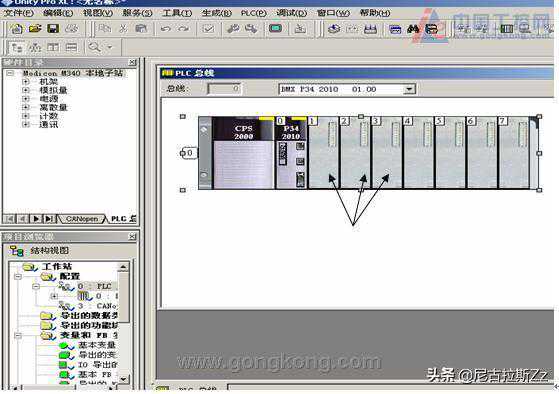

鼠标双击图（3）的左边树型列中“PLC总线”，操作位置见图（3）箭头所指，将出现主站硬件组态配置界面图（4）。

图（4）

图（5）

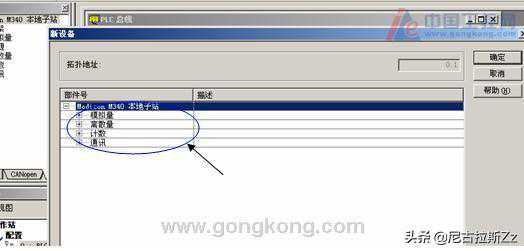

在图（4）界面箭头所指位置用鼠标双击或鼠标右键操作。

在上图箭头所指位置正确选择进行添加或修改模块，参照本项目电气图纸正确选择同型号PLC模块及在插槽中相对应的位置，最后完成的硬件组态必须与真实的PLC硬件配置相一致，否则与PLC进行通讯调试时将出现硬件配置不一致的错误。

3.2从站硬件组态的建立及主站与从站的变量映射配置

3.2.1从站硬件组态的建立

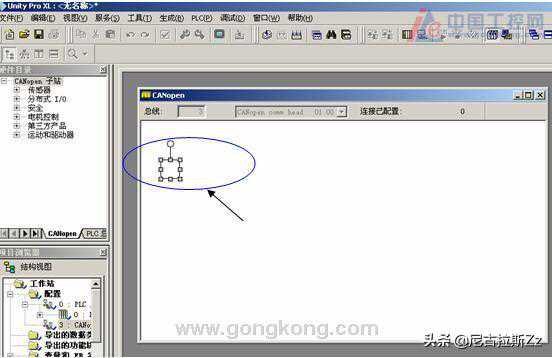

鼠标双击图（3）的左边树型列中箭头所指位置“CANopen”，将出现从站硬件组态配置界面，图（6）所示。

图（6）

箭头所指位置为从站硬件组态及地址配置，鼠标双击

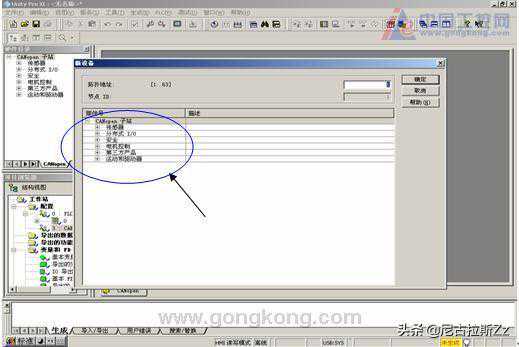

将出现图（7）所示界面，在箭头所指位置进行正确选择需要配置的从站,从站与主站硬件组态的配置步骤基本一致。

图（7）

3.2.2从站中岛(OTB_ISLAND)的建立

当“CANopen”组建从站时,如果从站存在OTB1CODM9LP连接的其它I/O模块时就需要组建一个岛.其组建需要通过两步来实现.

首先,参照从站硬件组态建立的方法，见图（7）箭头指向位置，“CANopen子站”的下拉列中选择“分布式I/O”，在“分布式I/O”下拉列菜单中选中“OTB_ISLAND”，即完成“岛”的建立。见图（8）

图（8）

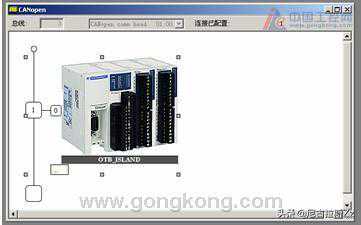

图(8)表示的是“OTB_ISLAND”岛在“从站”中的地址为“1”。完成以上操作后还需要对“OTB_ISLAND”岛进行总站与从站中“OTB_ISLAND”岛的I/O映射配置，进行I/O映射配置需要使用“Advantys_2.0”软件进行实际的硬件组态配置然后进行PDO导入方完成对“OTB_ISLAND”岛的建立。完成岛的配置后见图（9）所示。

图（9）

3.2.3Advantys_2.0岛的配置

“Advantys_2.0”软件才是真实的“OTB_ISLAND”岛硬件组态配置。

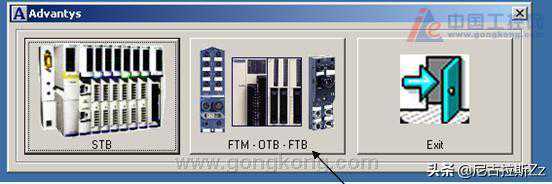

首先，将“Advantys_2.0”软件打开，如图（10）所示

图（10）

3.2.4UnityProXL的PDO导入

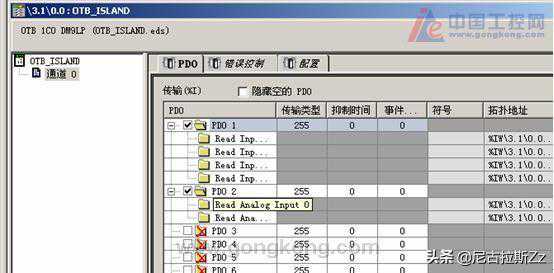

3.2.4.1OTB_ISLAND的PDO导入

鼠标双击上图中OTB_ISLAND将直接进入到PDO导入界面。

以上是部分总结，持续更新中
