西门子PLC如何通过CPU 指示灯/STOP（停机）诊断

有时会遇到CPU无法启动或突然停机，或者CPU上指示灯SF，BF突然亮。

请按以下步骤确认情况。

第一步看CPU的指示灯状态

DC5V----电源指示

SF---红灯，系统故障

BF---红灯，网络故障

DC5V灯不亮

请检查供电电源，电源接线及端子是否牢靠；如确认供电及接线无误，可判断CPU硬件故障，此时唯一方法联系设备提供商售后维修。

指示灯全部闪烁

通常为电源供电质量，较强干扰，MMC卡故障，CPU故障。按如下顺序逐条排除：

有无DP通信电缆，拆掉重新上电；

更换供电模块，放到实验室环境（非工厂环境）测试；

更换MMC卡测试；如程序丢失，联系程序编写人员索要原程序或设备供货商。

更换CPU

SF常亮，或SF常亮，BF常亮或闪烁。

此时为系统故障或通信故障导致，需查看具体的诊断信息确认停机原因，请参看后续步骤。

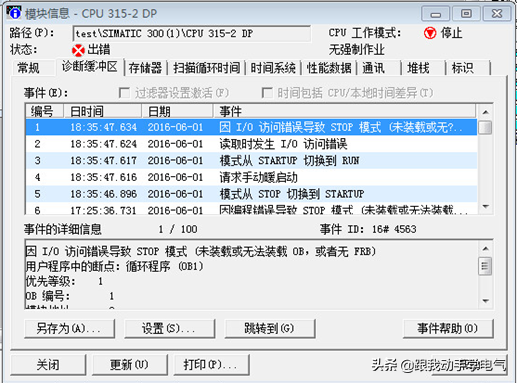

第二步查看诊断缓冲区

CPU停机可简单分为致命错误和非致命错误，无论是什么原因导致，都会在CPU的诊断缓冲区留下痕迹。

因此，需要在线查看CPU的诊断缓冲区，来判断具体的停机情况。

在诊断缓冲区中，常见的错误类型如下：

存储器管理器导致STOP

IO管理错误，IO错误

超出周期时间错误

＊区域长度错误

IO访问错误

通信故障导致停机

通常分为致命错误及非致命错误

1）致命错误指非编程原因导致，CPU必定会停机的故障，通常为较强干扰，硬件故障导致。

存储器管理器导致STOP

产生可能性：

较强干扰

MMC卡损坏

CPU本身硬件故障

解决步骤：

1.将CPU拆至办公室环境测试

2.更换MMC测试，如oK，则原卡硬件故障

3.更换CPU测试，如OK，则原CPU硬件故障

IO管理错误，IO错误

由此故障导致的停机较难排查，有的停机故障可能只是偶尔出现或较长时间出现一次，这更增大了排查难度，需要一步一步的排除确认。

产生可能性

主机架模块硬件故障或背板通信故障

供电EMC，通常为同一路的进线侧有较大的干扰电流

360/361，365模块或连接线硬件故障

EMC问题

解决步骤如下：

1.重新安装紧固主，从机架模块，检查背板连接器及模块插针是否完好；

2.如有360/361，365模块，则先拆除，或替换新模块及连接电缆测试；

3.检查接地良好；

4.检查电源侧供电质量，确保供电侧与感性负载供电隔离，如有必要加装隔离变压器；

5.将CPU主机架模块一个一个的与CPU组态测试

2）非致命错误可以通过加载OB组织块的方式，避免停机。常见的几种可能如下：

超出周期时间错误

即看门狗超时错误。系统默认的扫描周期监视时间为150ms。

当OB1的扫面周期第一次超过此设定时间时，CPU将调用OB80；如未下载OB80，CPU将停机。当第二次超过此设定时间时，CPU必定停机。

解决步骤：检查程序，确认导致扫描周期过长的原因；（如频繁进入OB35，OB40中断，延长了OB1时间）

如何查看扫描周期时间具体参看：如何避免S7-300/400系统扫描时间过长而导致CPU停机？

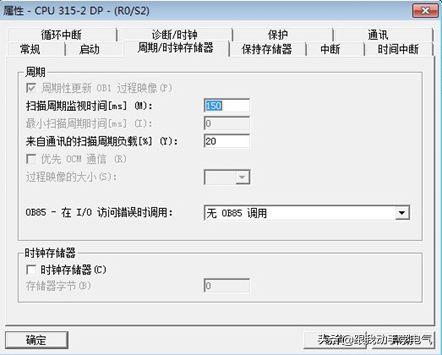

如确实程序需要较长的扫描周期时间，如图所示，在硬件组态---CPU属性---周期/时钟存储器中---更改扫描周期监视时间。

此外，如程序中有OB100，尤其其中包含有跳转程序段，则可能由于死循环导致超时，此时在线先删除OB100，确认是否由于OB100导致。

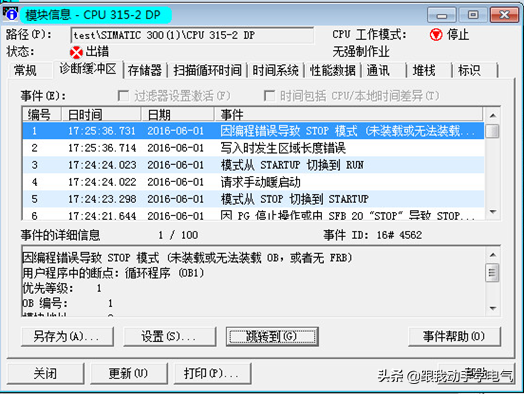

区域长度错误

属于编程错误，下载OB121可避免停机。

产生原因：程序中调用的DB区域的地址，在此DB块中并未建立；或调用的I/Q区域超过CPU的过程映像区。

解决步骤：

I/O访问错误

属于编程错误，下载OB122可避免停机。

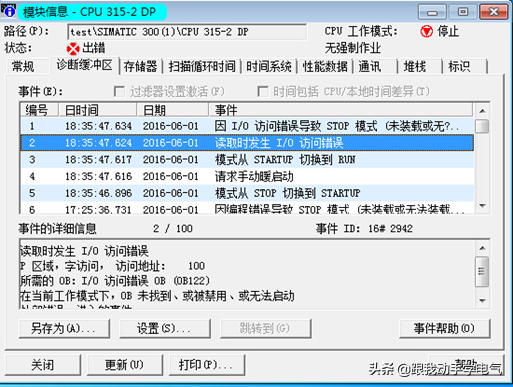

产生原因：程序中调用了某一P区域地址，在实际中的硬件中并没有分配或找到这个地址。如图所示，报错的读取I/O访问错误，P区域，字访问，访问地址100；指的是PIW100这个地址在实际的硬件中未找到。

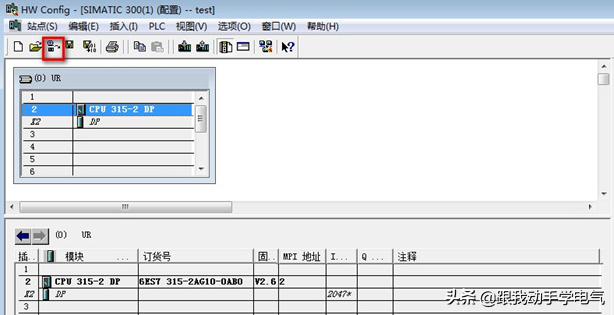

解决方法：

可能性2，某一从站掉站导致无法找到相关硬件模块。此时，下载相应的OB块可先避免停机，排除通信故障后，报错自然消失。

通信故障停机

由于通信故障导致的某一个或多个站点掉站。此类错误均会导致CPU停机。可

以通过下载OB82，OB85，OB86，OB121，OB122来避免故障停机。
