TIA Portal如何设置实现PLC与HMI仿真通讯功能

TIAPortal如何设置实现PLC与HMI仿真通讯功能

最近一直有接到客户关于使用TIAPortal实现程序仿真遇到问题的案例，绝大部分问题都集中在无法实现PLC与HMI的仿真通讯，在解决了客户问题的同时，我也把各种设置的可能总结了一下，供大家实际操作时参考。

1.在TIAPortal项目中创建PLC站（S7-300/400、S7-1200、S7-1500）a)S7-300/400无特殊设置要求

b)S7-1200固件版本小于无特殊设置要求

c)S7-1200固件版本大于等于必须按照下图红线框所示设置

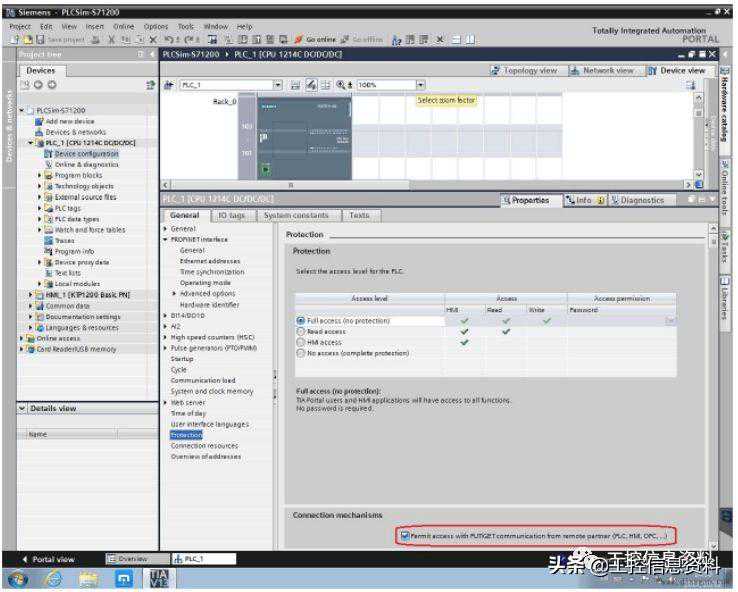

图1.S7-1200的通讯设置

d)S7-1500必须按照下图红线框所示设置

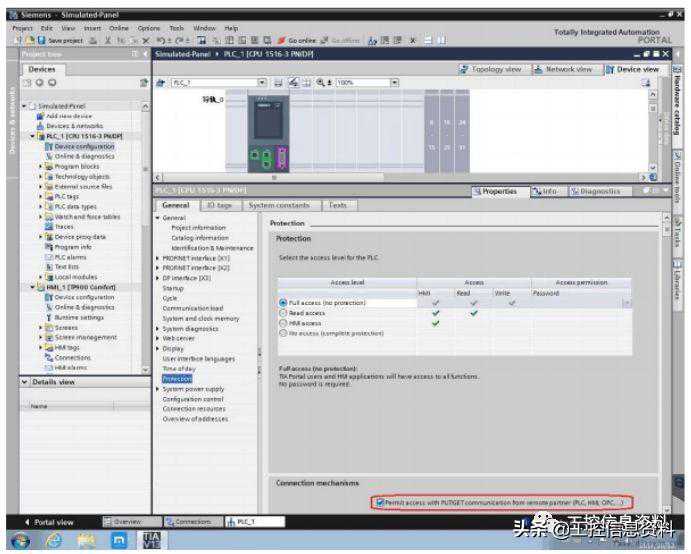

图2.S7-1500的通讯设置

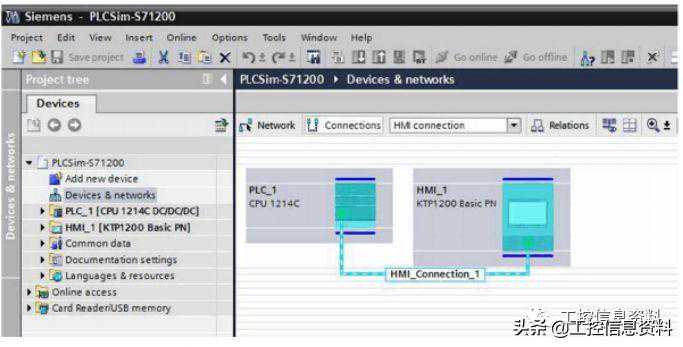

2.在TIAPortal项目中创建HMI站（BasicPanel、ComfortPanel、WinCCAdvancedStation），然后建立PLC站与HMI站的通讯连接（HMIConnection），如下图所示：

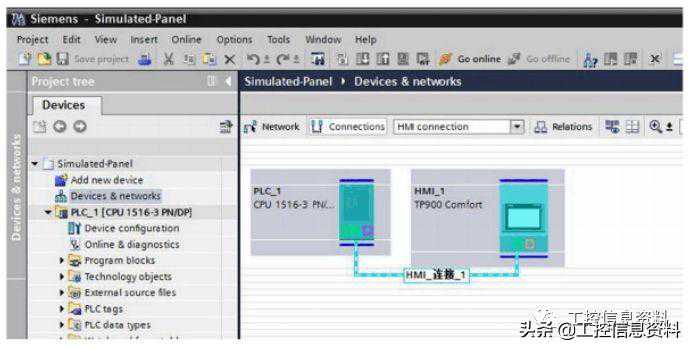

图3.PLC站与HMI站的通讯连接

3.检查HMI站中通讯(Connections)的设置，连接名必须为S7ONLINEa)HMI站与S7-300/400站的通讯设置

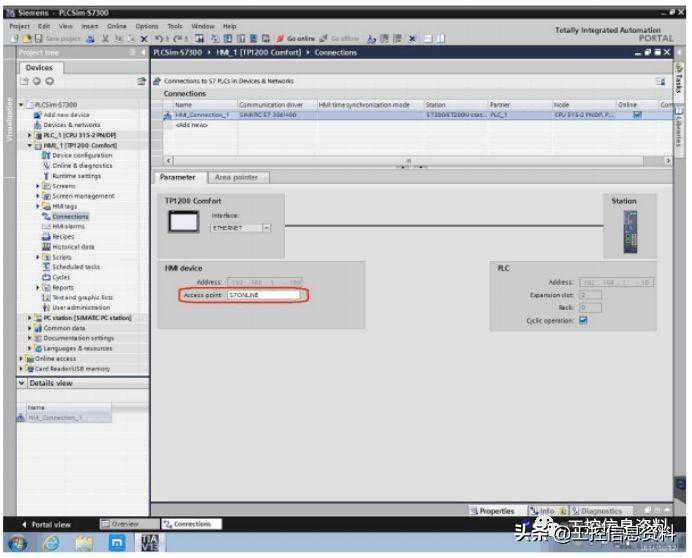

图4.HMI站与S7-300/400站的连接

b)HMI站与S7-1200或S7-1500站的通讯设置

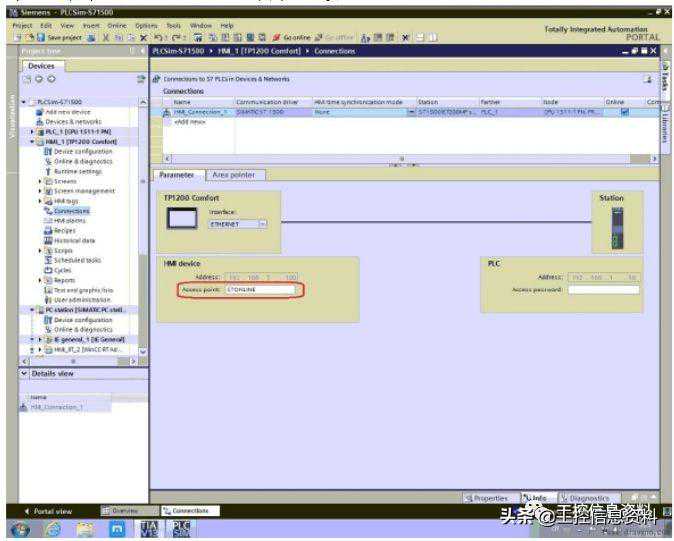

图5.HMI站与S7-1200或S7-1500站的连接

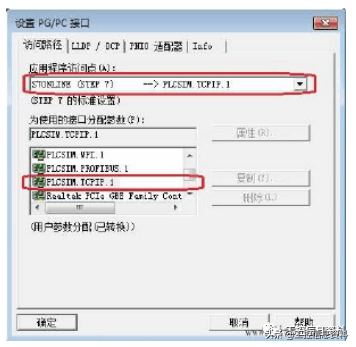

4.仿真PLC与仿真HMI通讯（SimulatedPLCwithSimulatedHMI）a)S7-300/400站与HMI站的仿真通讯PG/PC接口设置

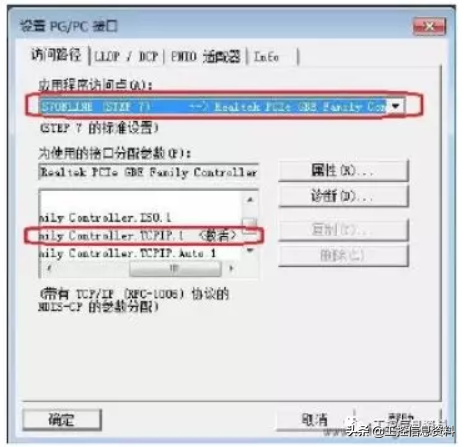

图6.PG/PG接口设置一

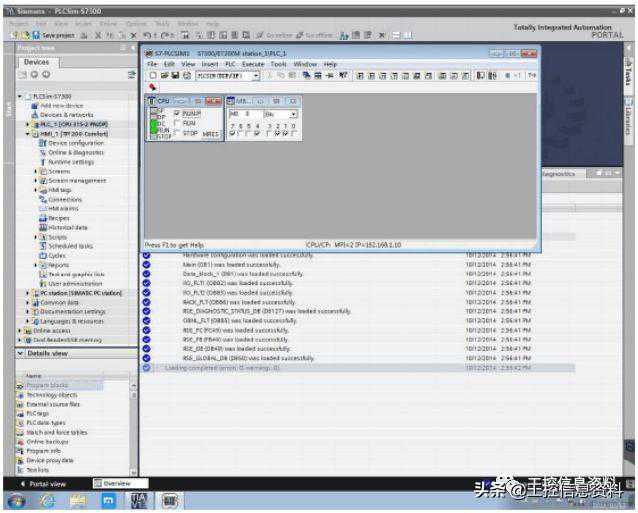

图7.S7-300/400仿真PLC

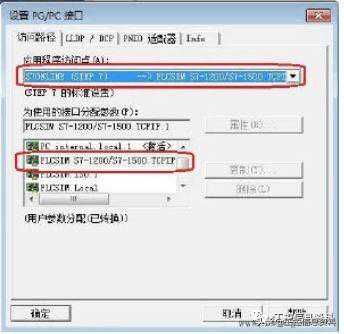

b)S7-1500站与HMI站的仿真通讯PG/PC接口设置

图8.PG/PG接口设置二

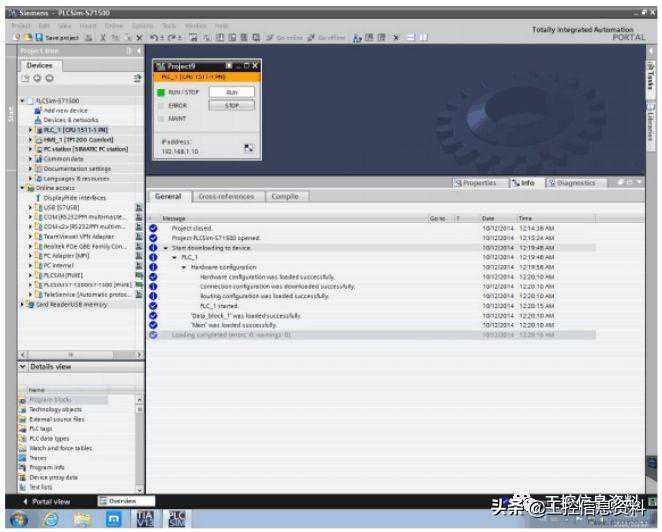

图9.S7-1500仿真PLC

5.真实PLC与仿真HMI通讯（RealPLCwithSimulatedHMI）PG/PC接口设置图

10.PG/PG接口设置三

说明：

1.以TIAPortalV13实现上述设置

2.示例的接口均为PN接口

3.TIAPortalV13目前还不支持对S7-1200的仿真。
