昆仑通态触摸屏与台达变频器的通讯方法与参数设置

在实现昆仑通态触摸屏与台达变频器的通讯过程中，需要进行一系列的设置和配置。以下将详细介绍这个通讯方法，以确保两者之间的顺畅通信。

一、变频器的参数设置

首先，需要对台达变频器进行参数设置。具体步骤如下：

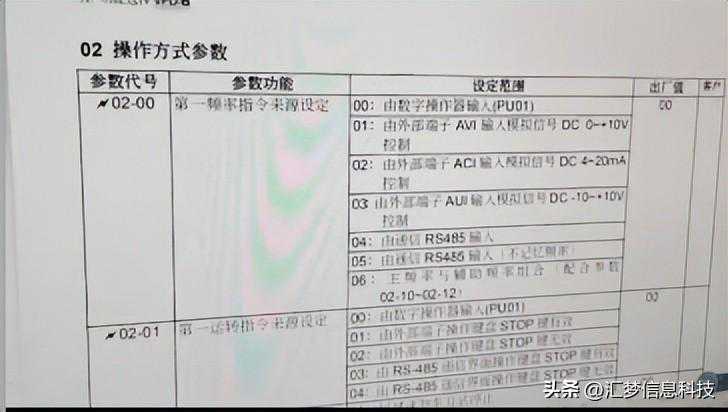

2.变频器的运转命令也需要设置由RS485通讯来完成。

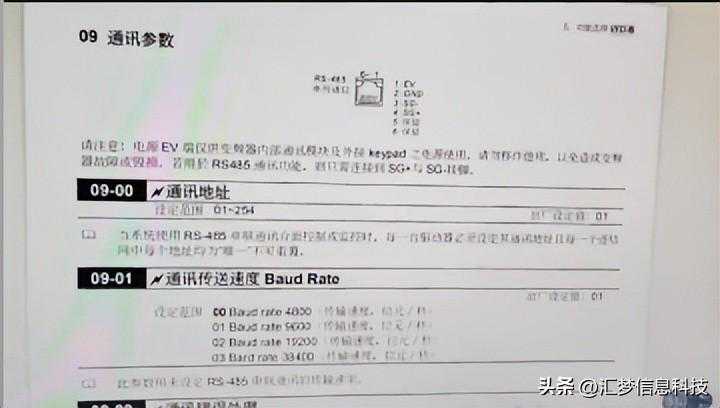

3.对于台达变频器的RS485接口，使用3号端子和4号端子。

4.设定变频器的通讯地址。如果只有一台变频器，地址设为1；如果有多台，则依次为1、2、3、4等。

5.变频器的传输速率选择9600。

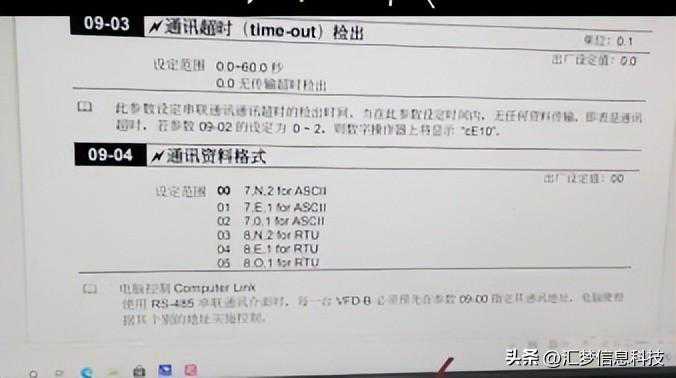

6.通讯格式选择8E1rRTU，这是偶校验格式，确保数据传输的准确性。

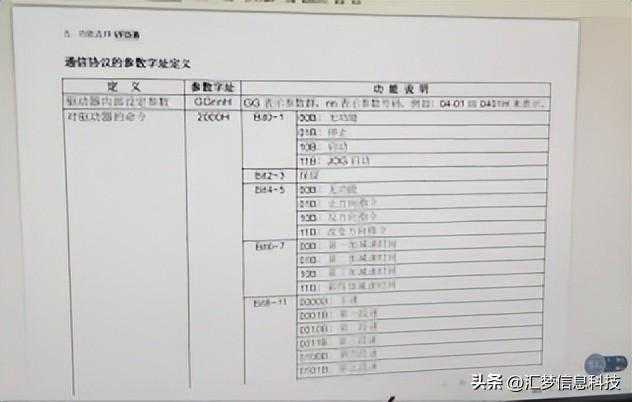

7.将16进制数2000H转换为十进制，得到8192。

8.加上通讯的起始地址40001，得到48193，这是频率的命令。

9.将16进制数2001H转换为十进制，得到81943。

10.再加上起始地址40001，得到48194，这是频率的命令。

二、昆仑通态触摸屏设置

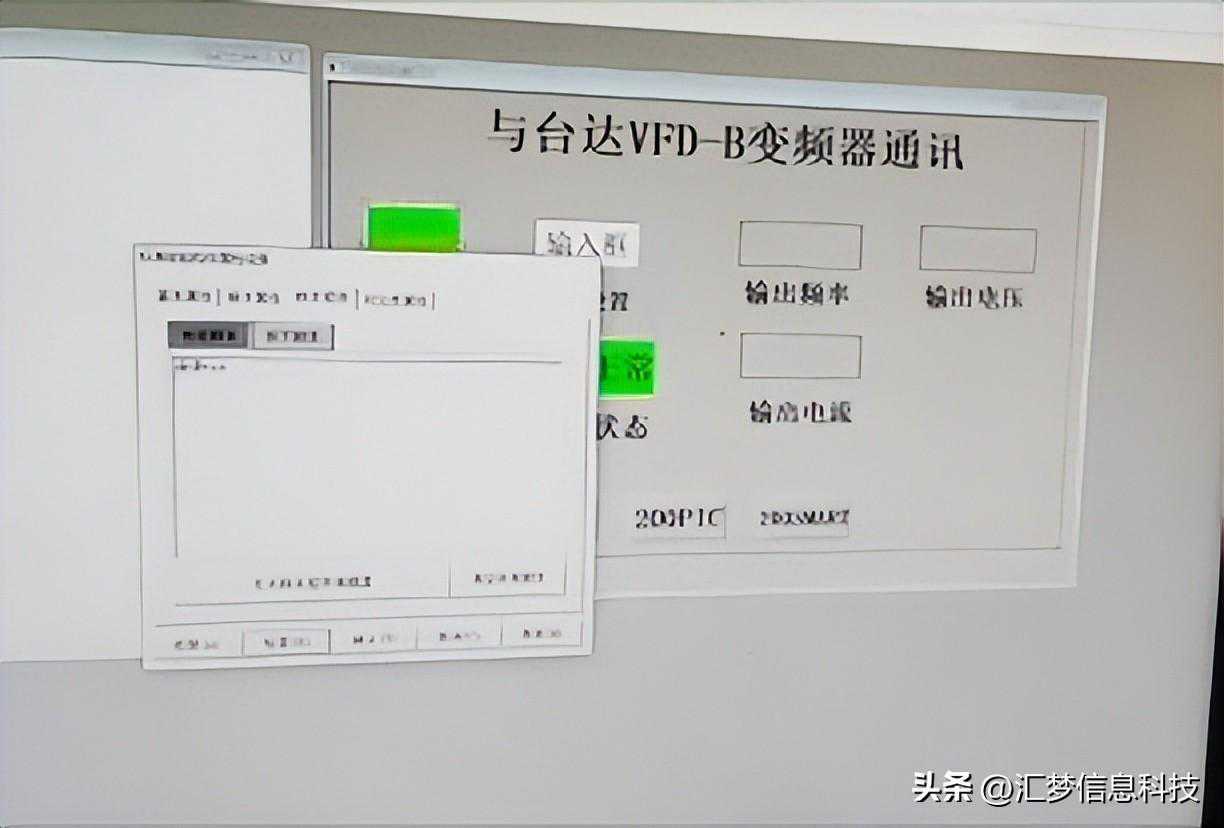

在昆仑通态触摸屏上，需要进行以下设置：

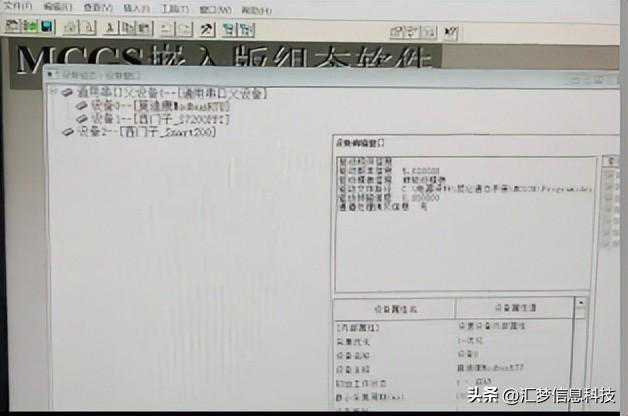

1.添加通用串口父设备。

2.选择莫地康ModbusRTU作为通道类型。

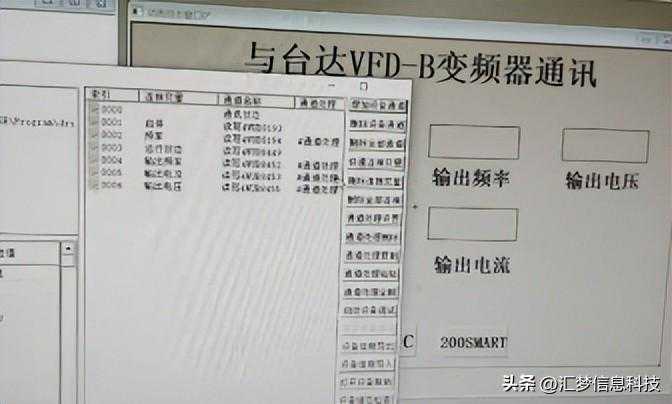

3.添加通道。启停命令设置为8193，频率命令设置为8194。

4.根据需要，依次添加运行状态、输出频率、输出电压、输出电流等参数。

5.正向指令设置为二进制数01，转换为十进制为18。

6.反向指令设置为二进制数10，转换为十进制为34。

7.停止指令设置为二进制数01B，转换为十进制为1。

​三、通讯测试

在完成上述设置后，需要进行通讯测试以确保昆仑通态触摸屏与台达变频器之间的顺畅通信。具体步骤如下：

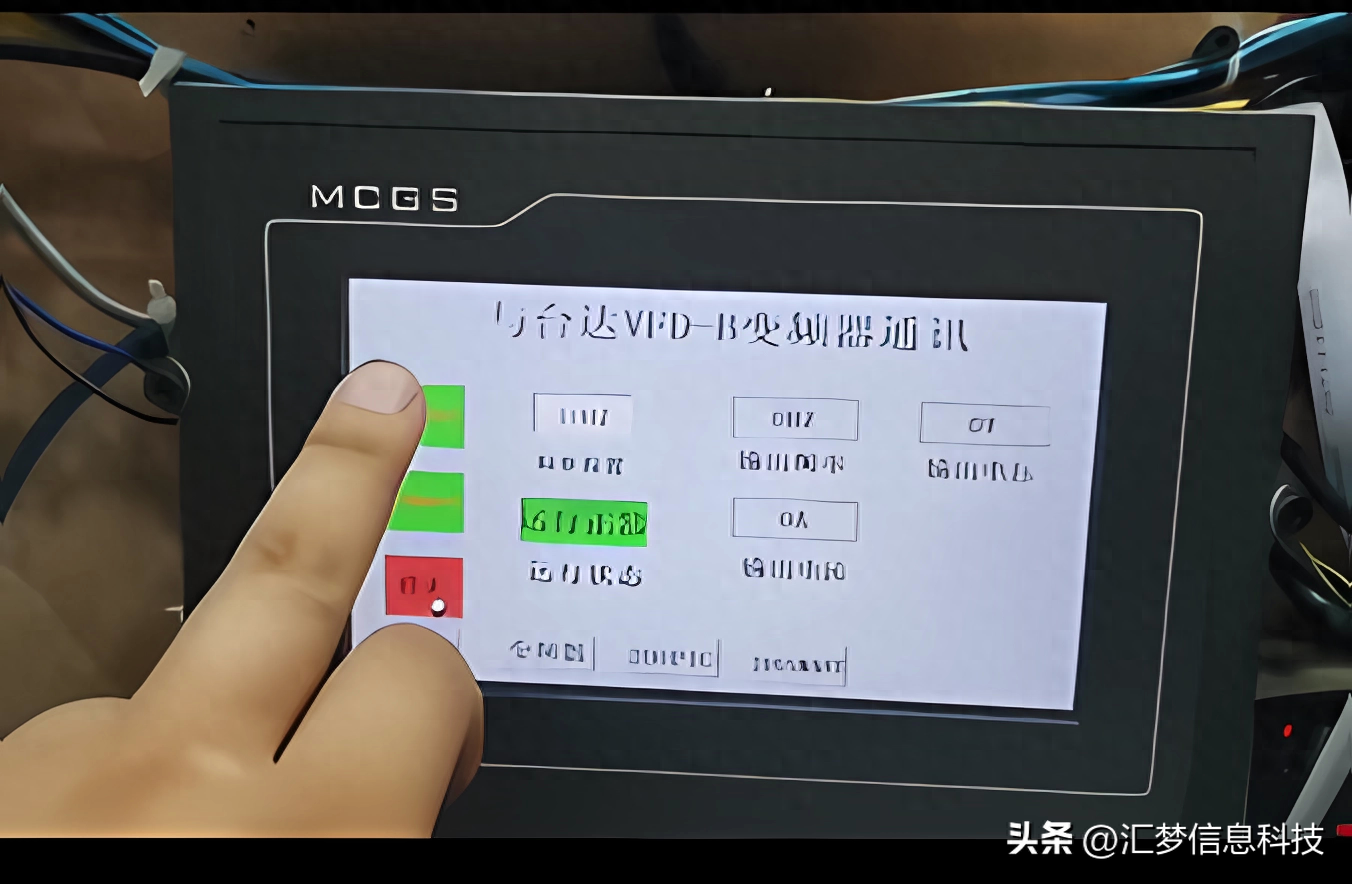

在昆仑通态触摸屏上输入需要设置的频率，然后运行变频器。在触摸屏上观察输出频率、输出电压和输出电流等参数，确保变频器正常工作，如果出现任何问题，检查下面3个因素：

1、检查昆仑通态触摸屏和台达变频器的设置，确保参数正确无误。

2、更换昆仑通态触摸屏或台达变频器的通讯线，以排除线缆问题。

3、昆仑通态触摸屏或台达变频器的通讯接口有问题，需要进一步检查和维修。
