「工控」三菱FX2N PLC的TO指令、FROM指令及实例FX2N-4AD 应用程序

TO指令是从PLC对增设的特殊单元(如FX2N-4DA)缓冲存储器(BFM)写入数据的指令。

TO，TOP：十六位连续执行和脉冲执行型指令。

DTO，DTOP：三十二位连续执行和脉冲执行型指令。

TO指令的编程格式：TOK1K12D0K2。
*K1：特殊模块的地址编号，只能用数值，范围：0---7。
*K12：特殊模块的缓冲存储器起始地址编号，只能用数值，范围：0---32767。

*D0：源寄存器起始地址编号，可以用T，C，D数值和位元件组合如K4X0。

*K2：传送的点数，只能用数值。范围：1---32767。

TOK1K12D0K2指令的作用是：将PLC的16位寄存器D0，D1的数值分别写入特殊单元（或模块）的缓冲寄存器（BFM）13中。

1、在特殊辅助继电器M8164闭合时，D8164内的数据做为传送点数。

2、特殊辅助继电器M8028断开状态，在TO指令执行时，自动进入中断禁止状态，输入中断和定时器中断不能执行。在这期间发生的中断只能等FROM指令执行完后开始执行。TO指令可以在中断程序中使用。

3、特殊辅助继电器M8028闭合状态,在TO指令执行时,如发生中断则执行中断程序，TO指令不能在中断程序中使用。FROM指令是将PLC增设的特殊单元(如FX2N-4AD)缓冲存储器(BFM)的内容读到可编程控制器的指令。

FROM、FROMP：十六位连续执行和脉冲执行型指令。

DFROM、DFROMP：三十二位连续执行和脉冲执行型指令。

读出指令FROM的编程格式：FROMK1K29D0K2*K1:特殊模块的地址编号，只能用数值，范围：0---7。
*K29：特殊模块的缓冲存储器起始地址编号，只能用数值，范围：0---32767。
*D0：目标寄存器起始地址编号，可以用T，C，D和除X外的位元件组合如K4Y0*K2：传送的点数，只能用数值。范围：1---32767。
FROMK1K29D0K2指令的作用是：从特殊单元（或模块）的缓冲寄存器（BFM）30中读出16位数据传送至PLC的D0，D1寄存器里。
1、在特殊辅助继电器M8164闭合时，D8164内的数据做为传送点数。
2、特殊辅助继电器M8028断开状态，在FROM指令执行时，自动进入中断禁止状态，输入中断和定时器中断不能执行。在这期间发生的中断只能等FROM指令执行完后开始执行。FROM指令可以在中断程序中使用。
3、特殊辅助继电器M8028闭合状态,在FROM指令执行时,如发生中断则执行中断程序，FROM指令不能在中断程序中使用。
FX2N-4AD是将输入通道接收到的模拟信号转换成数字量，此模块有四个输入通道，最大分辨率是12位。
FX2N-4AD：
1、可选用的模拟值范围是-10V到10VDC（分辨率：5mV），或者是4到20mA，-20mA到20mA(分辨率20μA)。
2、FX2N-4AD和FX2N主单元之间通过缓冲存储器交换数据，FX2N-4AD共有32个缓冲存储器（每个是16位数据）。
3、FX2N-4AD占用FX2N扩展总线的8个点。这8个点可以分配成输入或输出。FX2N-4AD消耗FX2N主单元或有源扩展单元5V电源槽30mA的电流。
缓冲存储器（BFM）的分配如下：*1---5---1---9---13，15：选择A/D转换速度，设为0（缺省值）则选择正常速度（15ms/通道）；设为1则选择高速（15ms/通道）。
19：保留，用户不可以更改。
*21：禁止调整偏移、增益值。缺省值为（0，1）允许状态。
*23：偏移值缺省值为0。
*25---29：错误状态。
31：禁用。
带*标志的缓冲区（如5)可以用BFM读出指令FROM读入到PLC。偏移的定义：当数字输出为0时的模拟量输入值。增益的定义：当数字量输出为+1000时的模拟量输入值。

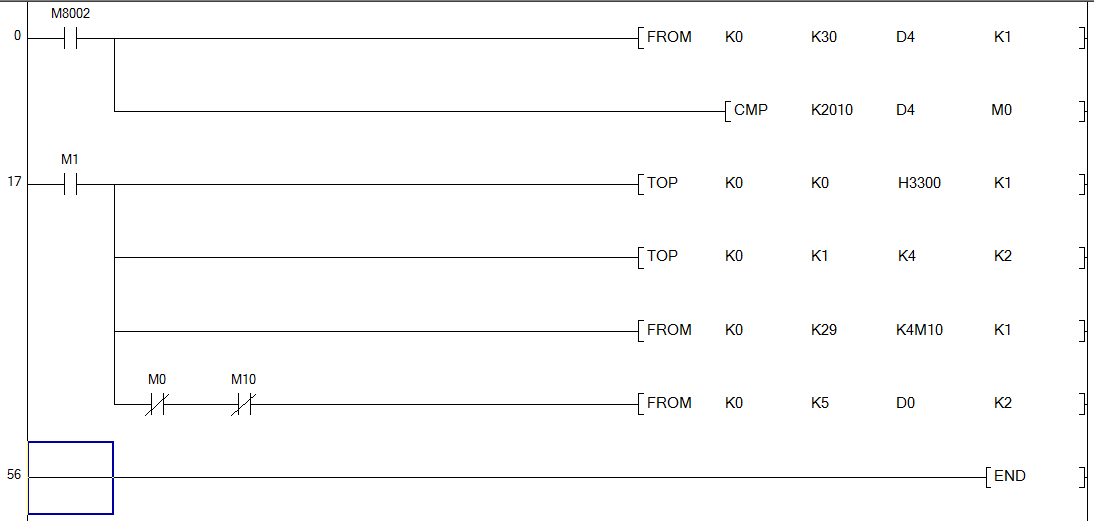

实例如图：通道1与通道2用作电压输入，FX2N-4AD模块连接在特殊功能模块的0号位置，平均数设为4，PLC的D0，D1接收平均数字值。
1、读出识别码与K2010比较，如果识别码是K2010则表示PLC所连模块是FX2N-4AD，CMP指令将M1闭合（K2010等于D4）。

2、建立模拟输入通道2。1，5，5，#6缓冲区（采样数的平均值）的值并保存到PLC寄存器D0，D1中。
