压力容器焊工证上的代号都啥意思？建议收藏

考一下大家，你知道这个焊工证代表什么吗？

钨极气体保护焊，碳钢，管材向上焊，应该是最高级的一种焊工证书了。

这个代表焊条电弧焊，碳钢，橫焊立焊，低氢型、碱性焊条。

锅炉压力容器压力管道焊工证

（特种设备作业人员证）项目代号含义

焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

(一)手工焊焊工考试项目表示方法为：①-②-③-④-⑤-⑥-⑦，其中：

①表示焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②表示试件钢号分类代号，见表2，有色金属材料按相应标准规定的代号。异种钢号用X／X表示。

③表示试件形式代号，见表3，带衬垫代号加：(K)。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表4。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

表1焊接方法及代号

焊接方法

代号

焊条电弧焊

SMAW

气焊

OFW

钨极气体保护焊

GTAW

熔化极气体保护焊

GMAW(含药芯焊丝电弧焊FCAW)

埋弧焊

SAW

电渣焊

ESW

摩擦焊

FRW

螺柱焊

SW

表2试件钢号分类及代号表

类别

代号

典型钢号示例

碳素钢

I

Q195lOHP245U75S205．Q21515HP265L210

Q235202520R20g20G22g

低合金钢

II

HP295L24512Mng12CrMo09MnDHF325129016Mn12CrMoG09MnNiDHPM5L32016Mng15CrMo09MnNiDRHV365L36016MnR15CrMoR16MnDL41515MnNbR15CrMoG16MnDRL4YO15MnV14CrlMo15MnNiDRIA8515MnVii14Cr1MoR20MnMoD155520nnMo12CrlMoV07MnNiCrMoVDRS240lOMnWVNb12CrlMoVG08MnNiCrMoVDS29013MnNiMoNbR12Cr2Mo10Ni3MoVDs31520MnMoNb12Cr2M01S36007MnCrMoVR12Cr2MolRs38512Cr2MoGS41512Cr2Mo-WTiBS45012Cr3MoVSiTiBS480

马氏体钢、铁索体不锈钢

Ⅲ

1Cr5MoOCrl3lcrl31Crl71Cr9Mol

奥氏体不锈钢、双相不锈钢

IV

0Crl9Ni90Crl8Nil2M02Ti0Cr23Nil30Crl8Ni9Ti00Crl7Nil4M020Cr25Ni20

0Grl8NillTi0crl8Nil2M03Ti00crl8Ni5M03Si200Crl8NilO00Crl9Nil3M03lCr19Ni900Crl9Ni110Crl9Nil3M03lCrl9NillTi1Cr23Nn8

表3试件形式、位置及代号

试件形式

试件位置

代号

板材对接焊缝试件

平焊

1G

横焊

2G

立焊

3G

仰焊

4G

焊工家园提供焊工操作证、压力容器证等焊工证件办理服务，同时提供电焊、氩弧焊、气保焊等高级焊接实操培训服务。联系请平台直接回复数字：5即可。QQ：1277375818

管材对接焊缝试件

水平转动

1G

垂直固定

2G

水平固定

向上焊

5G

向下焊

5GX

450固定

向上焊

6G

向下焊

6GX

管板角接头试件

水平转动

2FRG

垂直固定平焊

2FG

水平固定

5FG

450固定

6FG

垂直固定仰焊

4FG

螺柱焊试件

平焊

1S

横焊

2S

仰焊

4S

表4焊条类别、代号及适用范围

焊条类别

焊条类别代号

相应型号

适用焊件的焊条范围

相应标准

钛钙型

F1

EXX03

F1

GB/T5117、GB/TSll8、GB/T983(奥氏体、双相钢焊条除外)

纤维素型

F2

EXXl0，EXXll，EXXl0-x，EXXll—x

F1、F2

钛型、钛钙型

F3

EXXX(x)-16，KXXX(x)．17

F1、F3

低氢型、碱性

F3J

EXXl5EXXl6EXXl8EXX48

EXXl5-x．EXXl6-xEXXl8-x．EXX48-x

EXXX(x)-15，EXXX(x)-16EXXX(X)-17

F1、F3、F3J

钛型、钛钙型

F4

EXXX(x)-16，EXXX(x)-17

F4

GB/T983(奥氏体、双相钢

焊条)

碱性

F4J

EXXX(x)-15，EXXX(x)-16，EXXX(x)-17

F4、F4J

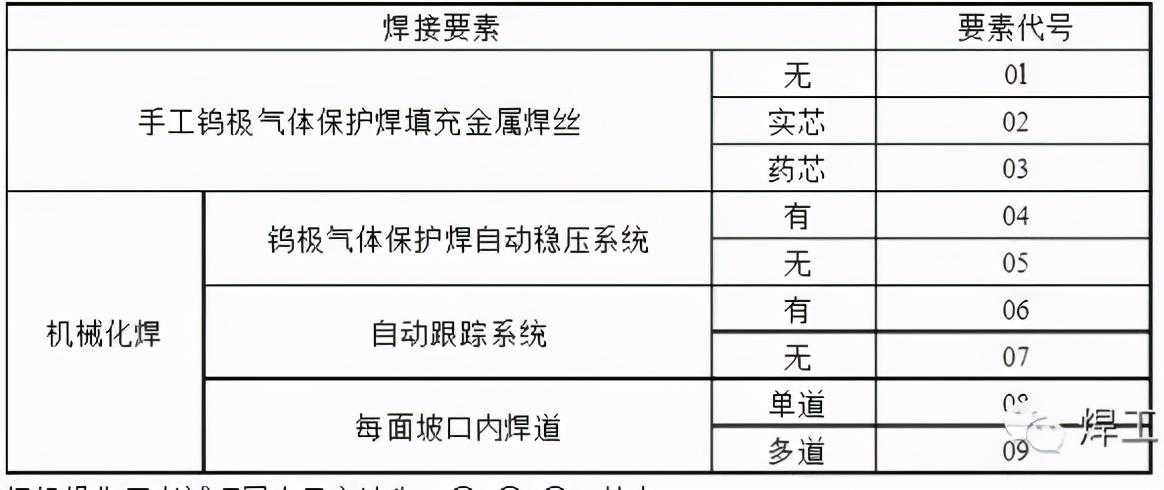

表5焊接要素及代号

(二)焊机操作工考试项目表示方法为：①-②-③，其中：

①焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②试件形式代号，见表3，带衬垫代号加(K)。

③焊接要素代号，见表5，存在两种以上要素时，用“／”分开。考试项目中不出现该项时，则不填。

(三)项目代号应用举例如下：

(1)厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW-Ⅱ-lG(K)-12-F3J。

(2)壁厚为8mm、外径为60mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm，然后采用J427焊条手工焊填满坡口，项目代号为：GTAW-Ⅰ-5G-3/60—02和SMAW-Ⅰ-5G(K)-5/60-F3J。

(3)板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动C02气体保护焊，填充金属为药芯焊丝，试件全焊透。项目代号：GNAW-Ⅱ-3G-10。

(4)管材对接焊缝无衬垫水平固定试件，壁厚为8mm，外径为70mm，钢号为16Mn，采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW-5G-06/09。

(5)在壁厚为10mm、外径为86mm的16Mn钢制管材垂直固定试件上使用A312焊条手工堆焊，项目代号：SMAW(N10)-Ⅱ-2G-86-F4。

(6)管板角接头无衬垫水平固定试件，管材壁厚为3mm，外径为25mm，材质为20号钢，板材厚度为8mm，材质为16MnR，采用手工钨极氩弧焊打底不加填充焊丝，焊缝金属厚度为2mm，然后采用自动钨极氩弧焊药芯焊丝多道焊，填满坡口，焊机无稳压系统，无自动跟踪系统，项目代号为：GTAW—I／Ⅱ-5FG-2／25-0l和GTAW-5FG(K)-05/07/09。

(7)S290钢管外径为帕20mm，壁厚为12rran，水平固定位置，使用E××10焊条向下焊打底，背面没有衬垫，焊缝金属厚度为4mm，然后采用药芯焊丝自动焊，焊机无自动跟踪，进行多道多层焊填满坡口。项目代号为：SMAW-Ⅱ-5GX-4／20-F2和FCAW-5G(K)-07/09。

(8)板厚为16mm的0Crl9Ni9钢板，采用埋弧自动焊平焊，背面加焊剂垫，焊机无自动跟踪，焊丝为HOCr21Nil0Ti，焊剂为HJ260，单面施焊二层，填满坡口，项目代号为：SAW-1G(K)-07／09。
