工业物联网网关BL110网口采集PLC三菱FX3U操作步骤
网口支持采集三菱Q系列(Q03UDE,Q04UDEH,Q06UDEH,Q10UDEH,Q13UDEH,Q20UDEH,Q26UDEH,Q002UD)、L系列(L02,L26-BT）、FX5U系列。WA......
网口支持采集三菱Q系列(Q03UDE,Q04UDEH,Q06UDEH,Q10UDEH,Q13UDEH,Q20UDEH,Q26UDEH,Q002UD)、L系列(L02,L26-BT）、FX5U系列。
WAN口和LAN口都可以采集三菱PLC，可以直连三菱PLC也可以通过交换机采集，WAN口和LAN口配置原理一样。WAN口或LAN口采集三菱Q/L系列或FX5U的配置参数要与PLC上设置一致。

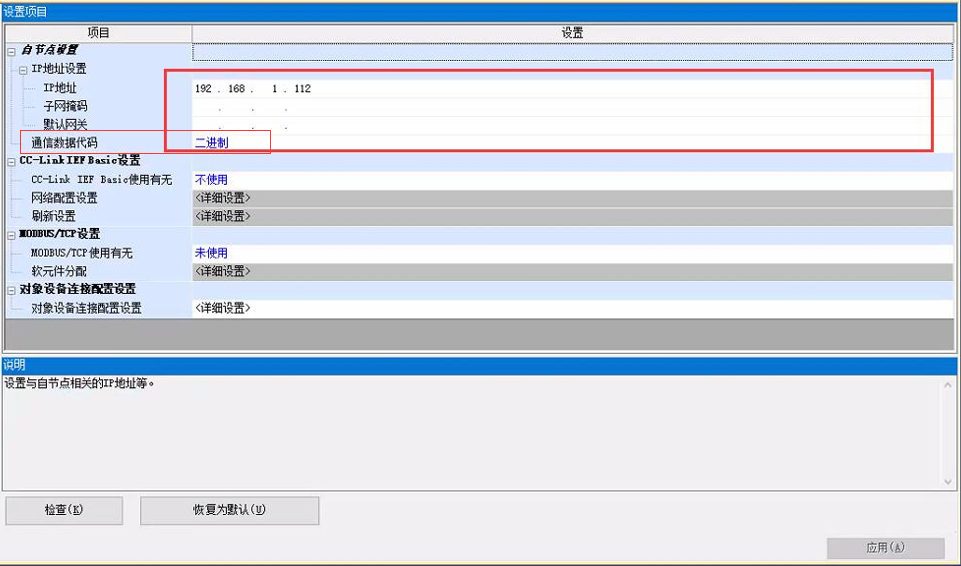

如FX5U上的参数设置
如Q系列Q06UDEH上的参数设置，Q/L系列要选择MC协议通信。

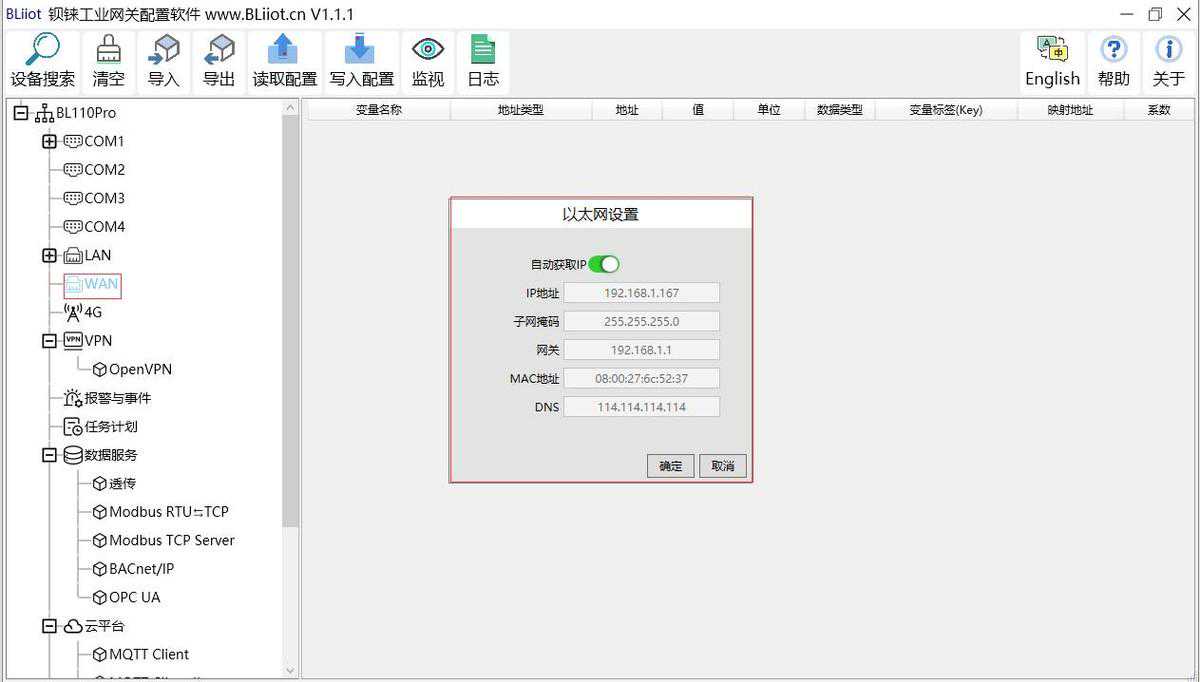

本示例介绍WAN口通过交换机采集FX5U，交换机接外网，WAN口的配置如下：
注意：WAN口的IP地址是规定WAN口设备是哪个网段的IP地址，如果WAN口设备IP地址不是WAN设置的网段IP，WAN口采集不了，要根据需求是更改WAN口IP还是更改WAN口设备的IP地址。更改网关的IP地址都要写入配置后，断电重启才能生效。

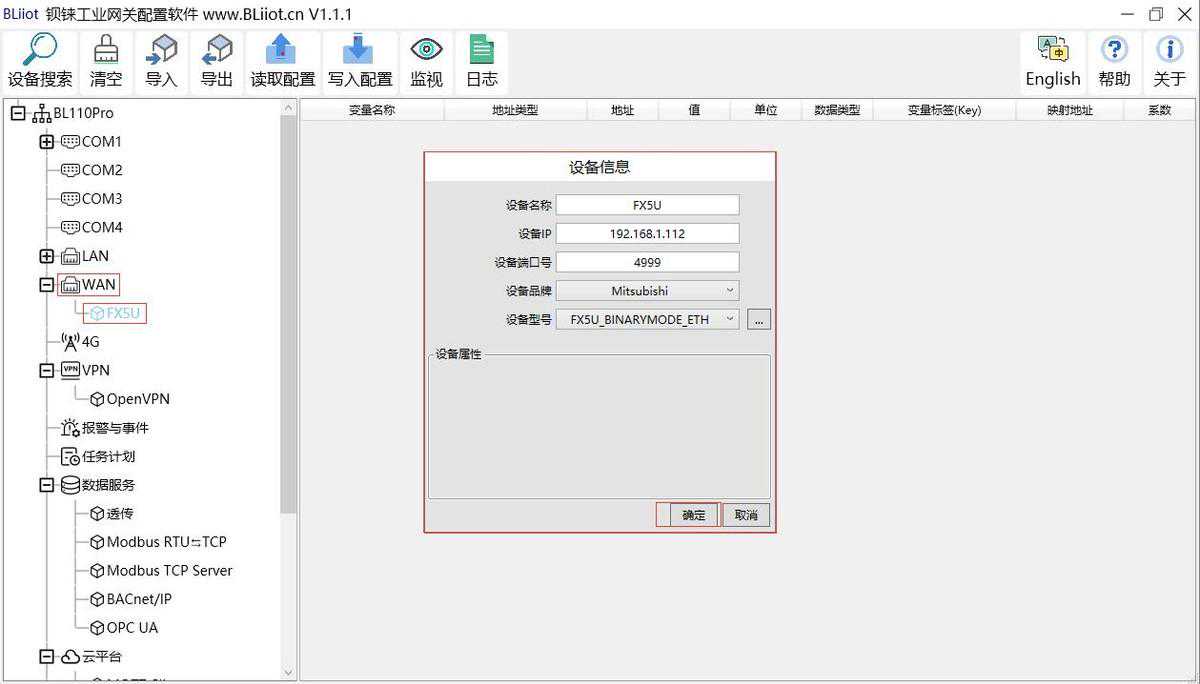

添加WAN口设备三菱FX5U

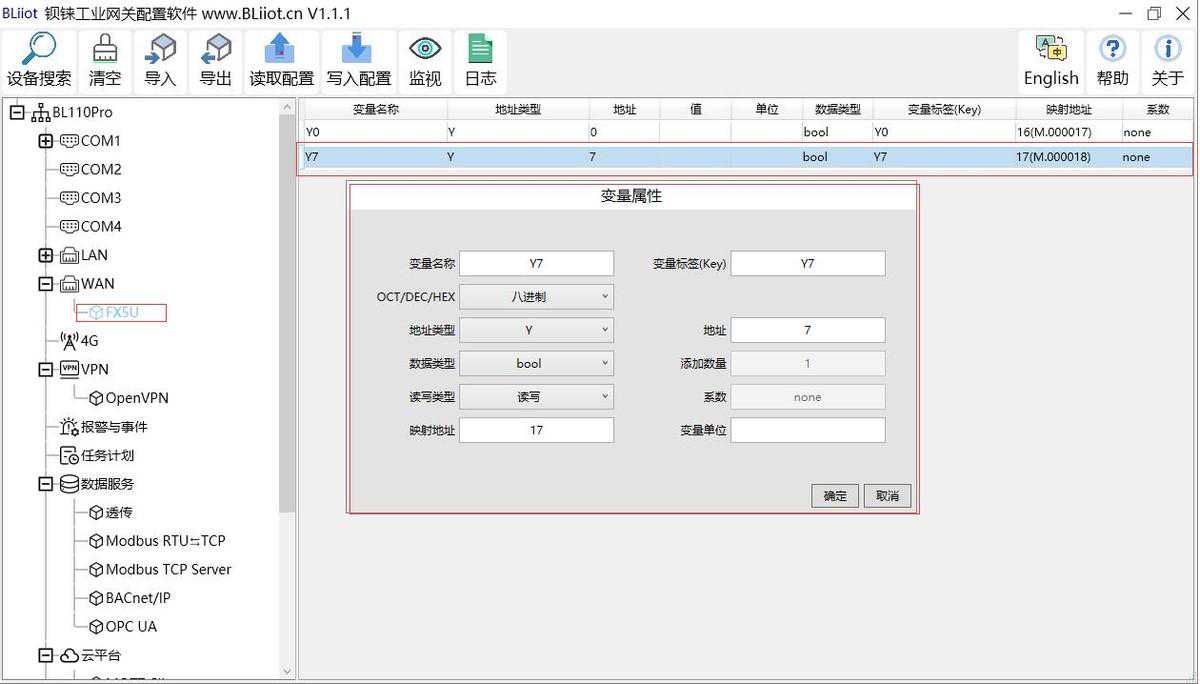

本示例采集FX5U的寄存器Y的部分数据配置如下：
