没有威纶通触摸屏？教你使用EBPro软件与变频器通讯

步骤一：变频器硬件接线；

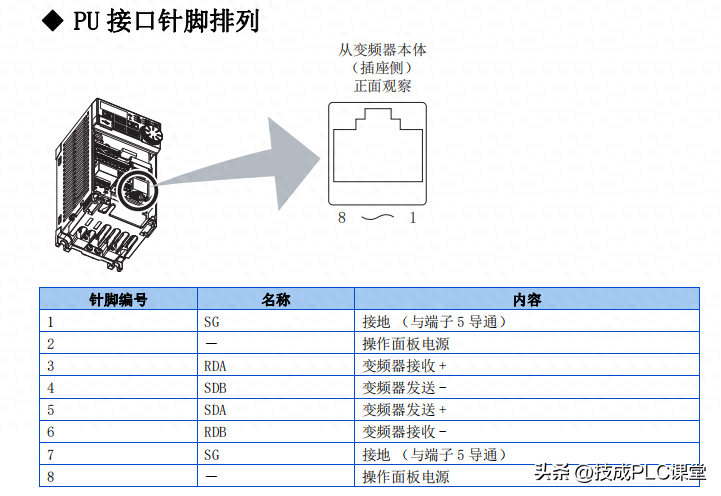

打开变频器的盖板，你会看到电路板上有一个看似是网口的接口，实际上它是一个485通讯接口。从右到左分别标有1至8号针脚，而我们需要连接的是3、4、5、6号针脚。

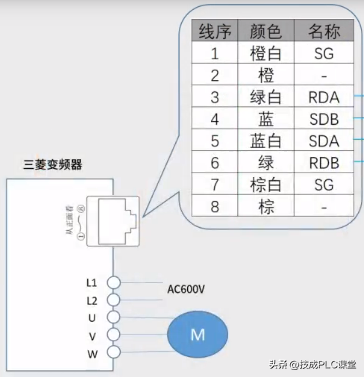

标准的网线线序颜色分别是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕，所以对应的接线如下图：

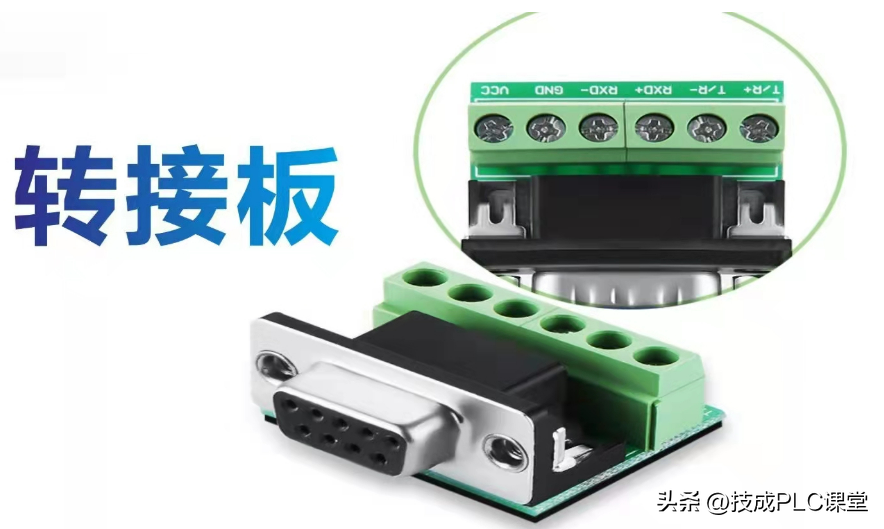

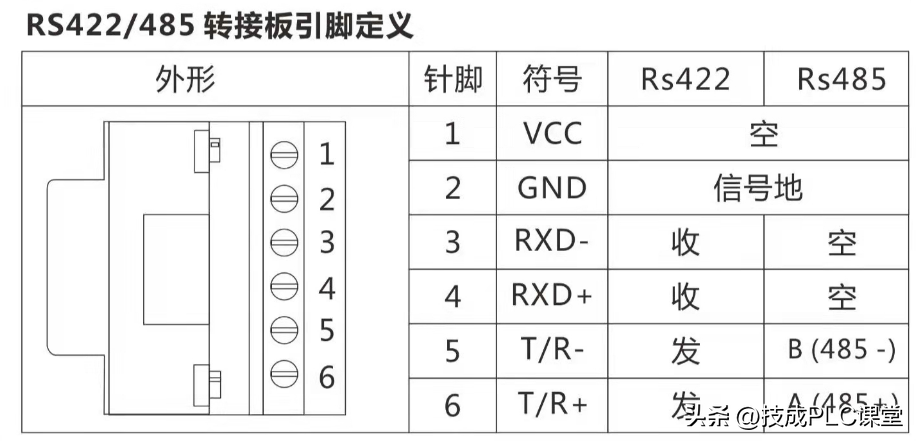

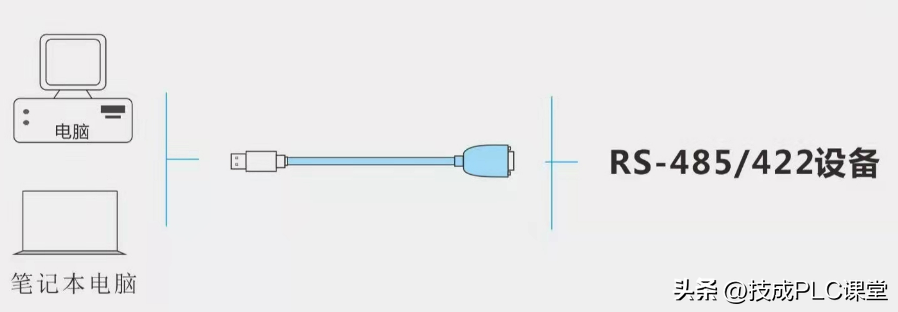

接着使用485串口转USB的转换器与电脑连接，绿白接6号针脚，蓝接3号针脚，蓝白接4号针脚，绿接5号针脚。

步骤二：变频器参数设置（设置完成后需断电重启生效）；

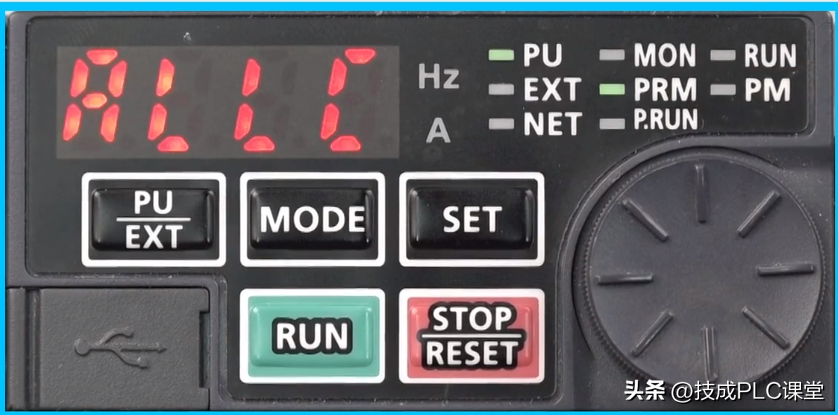

变频器恢复出厂设置：ALLC设置为1。

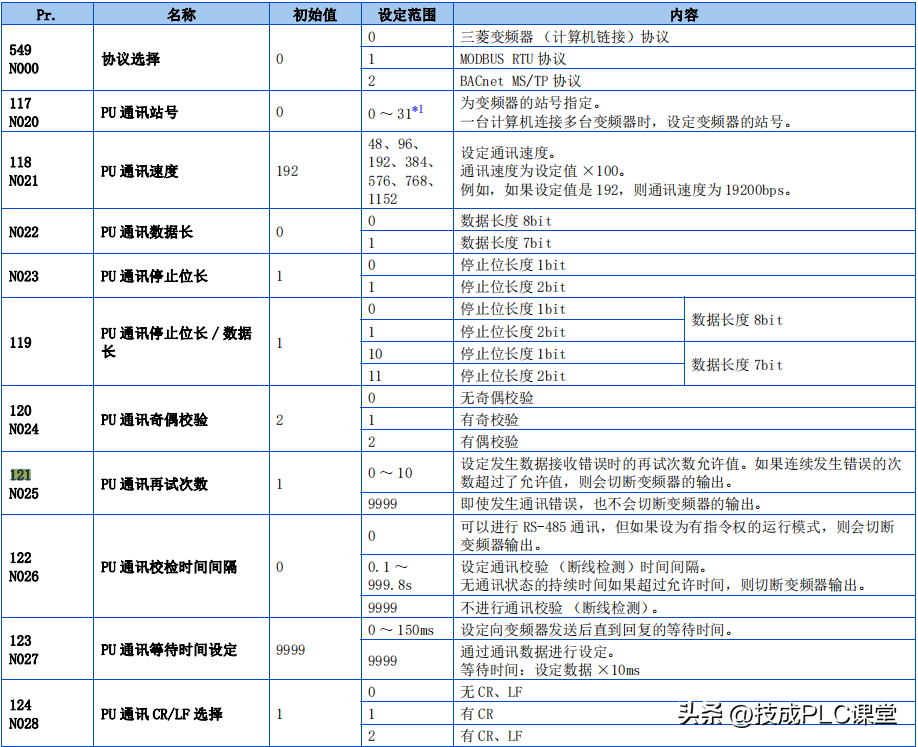

设置通讯参数：

P549设置为1；

P117设置为1；

P118设置为96；

P119设置为0；

P120设置为2；

P121设置为9999；

P122设置为9999；

P123设置为9999；

P124设置为1；

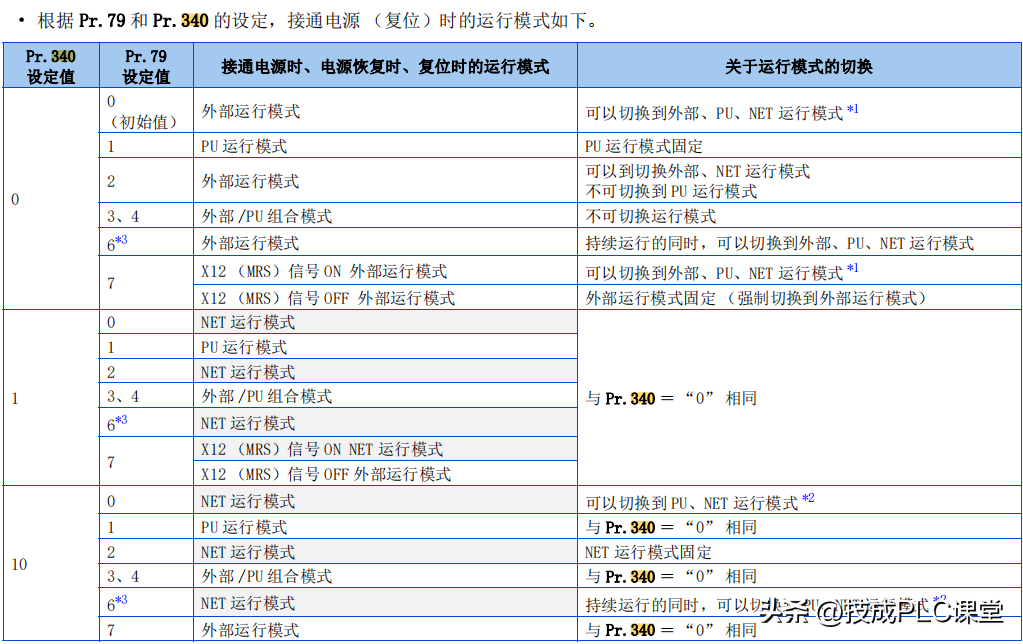

P340设置为1；

参数设置完成，变频器断电重启生效。

步骤三：触摸屏系统参数设置；

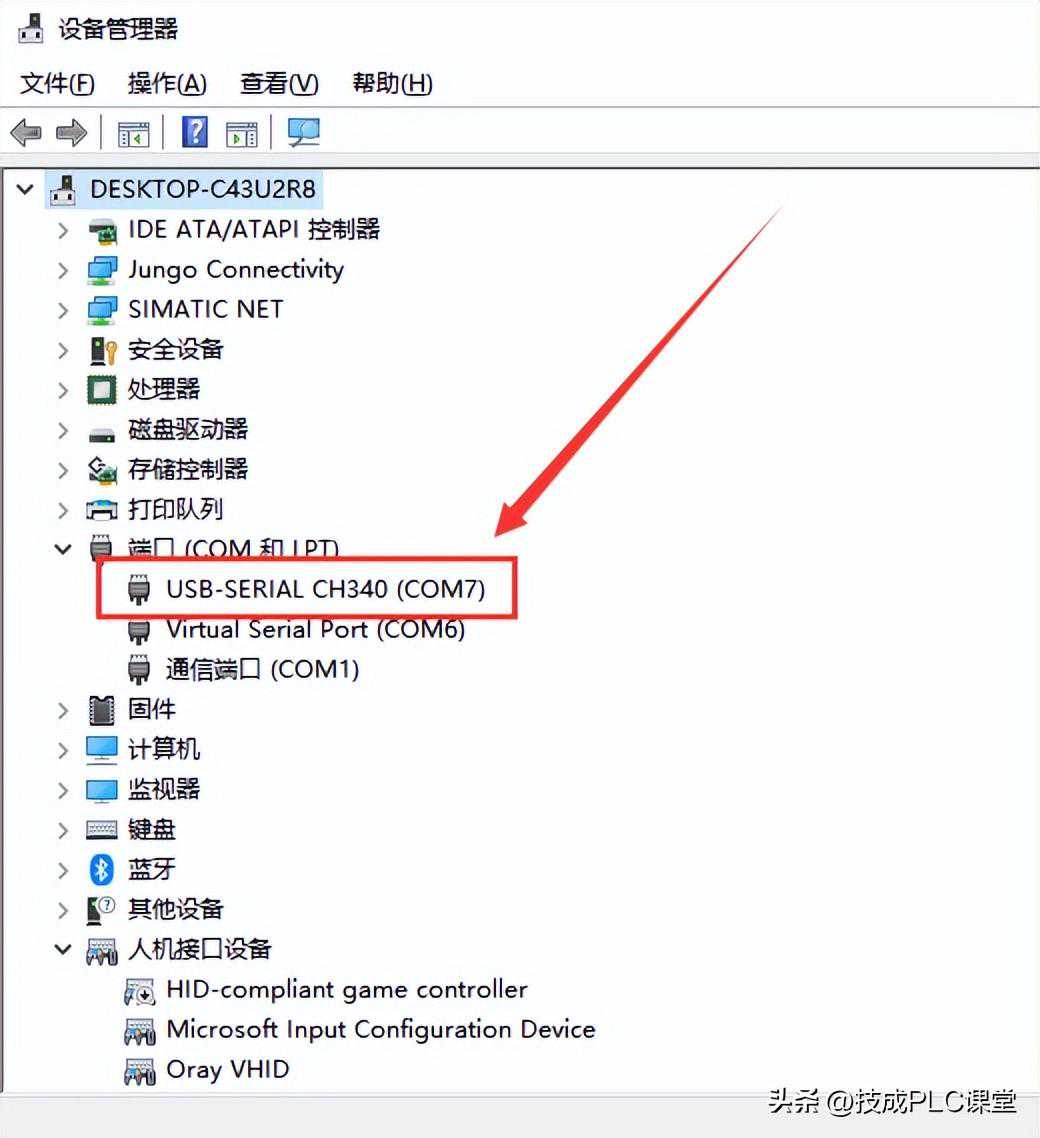

打开电脑的设备管理器查看电脑与变频器通讯的COM口，本案例为COM7；

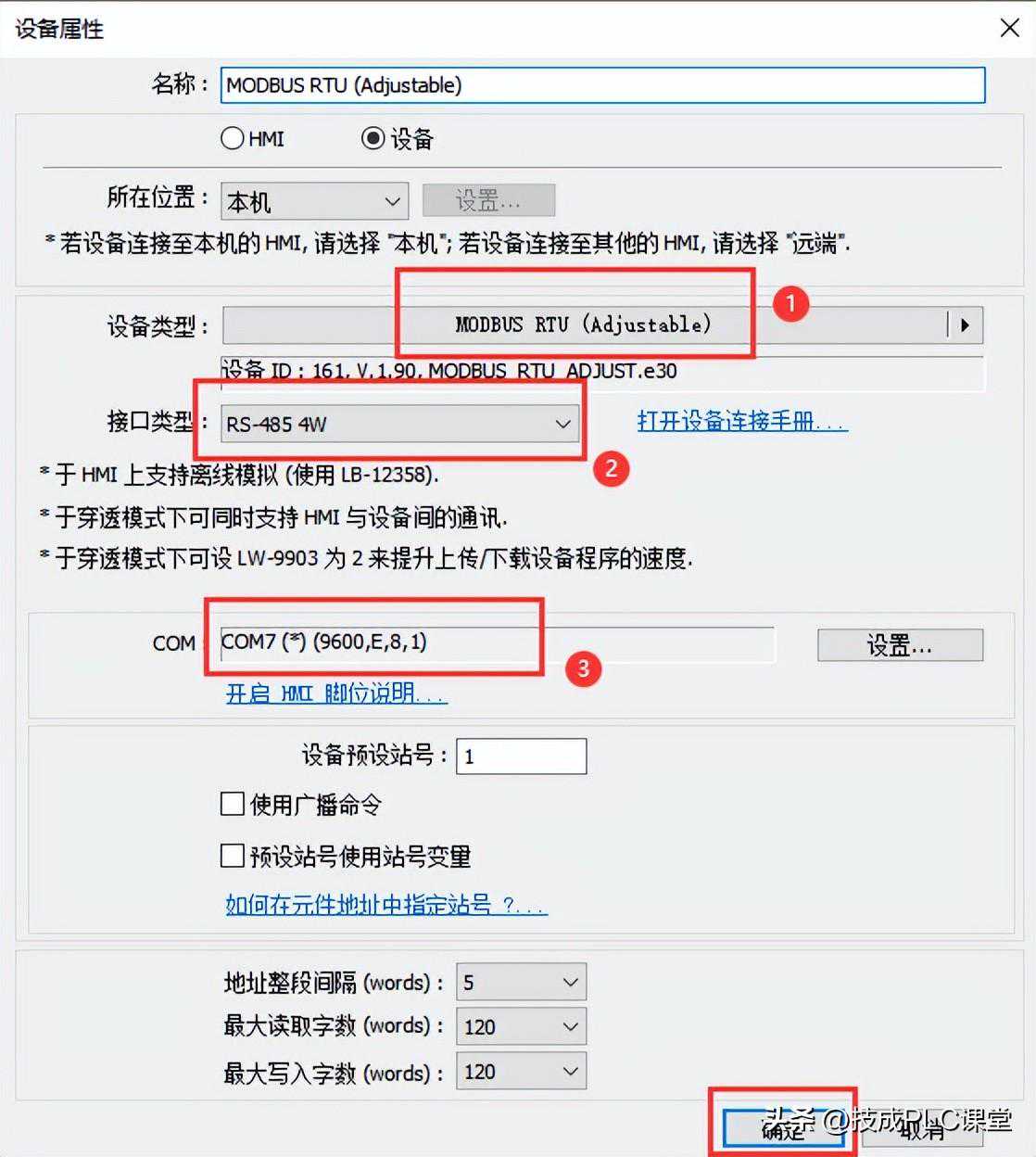

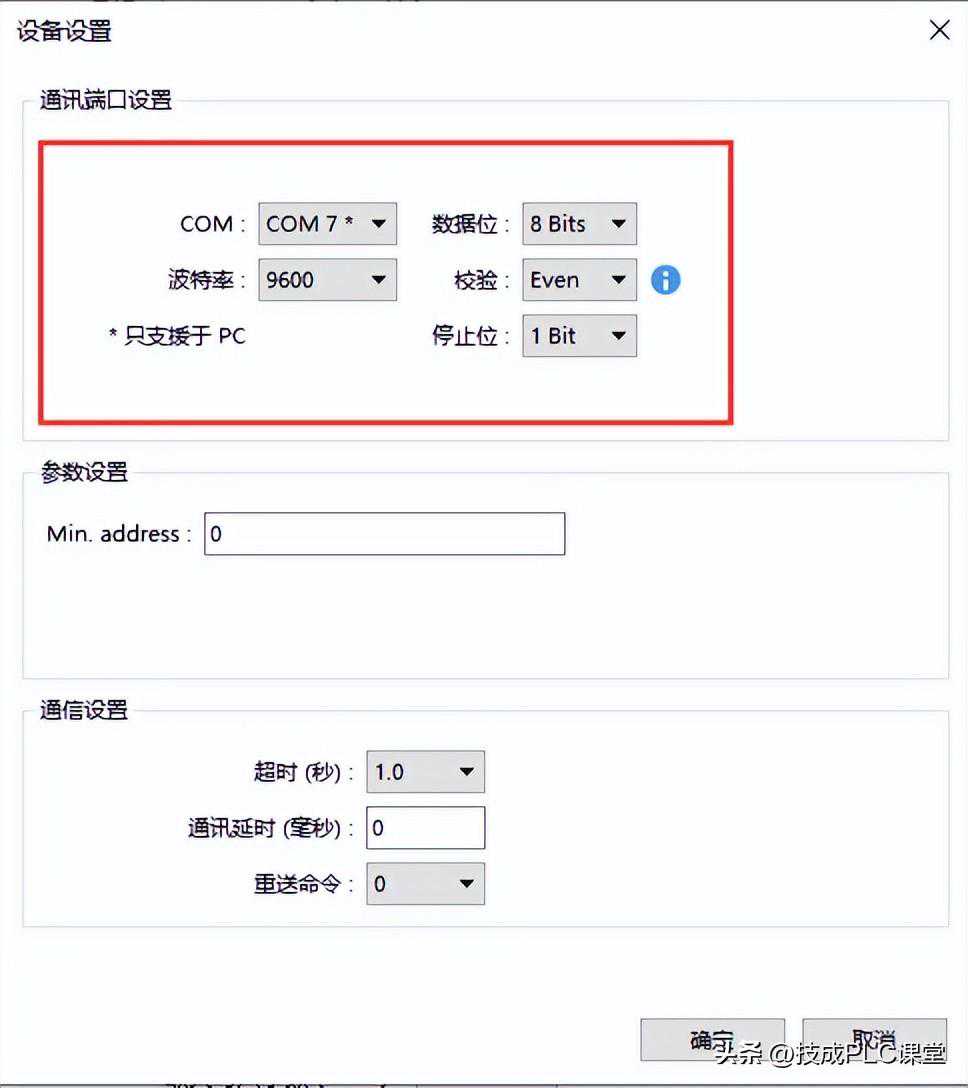

设备类型选择MODBUSRTY(Adjustable)，接口类型选择RS-4854W，COM选择COM7，并且通讯参数与变频器保持一致，波特率9600，偶校验，8位数据位，停止位1位；

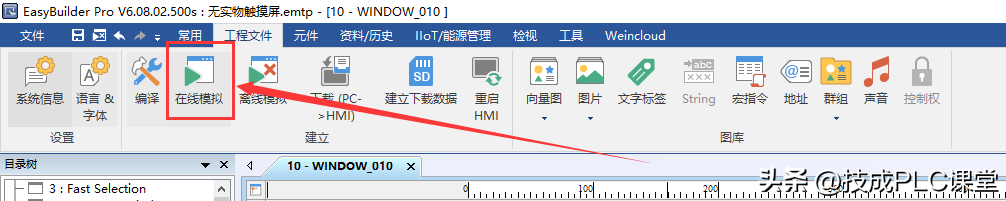

步骤四：编写触摸屏程序并模拟；

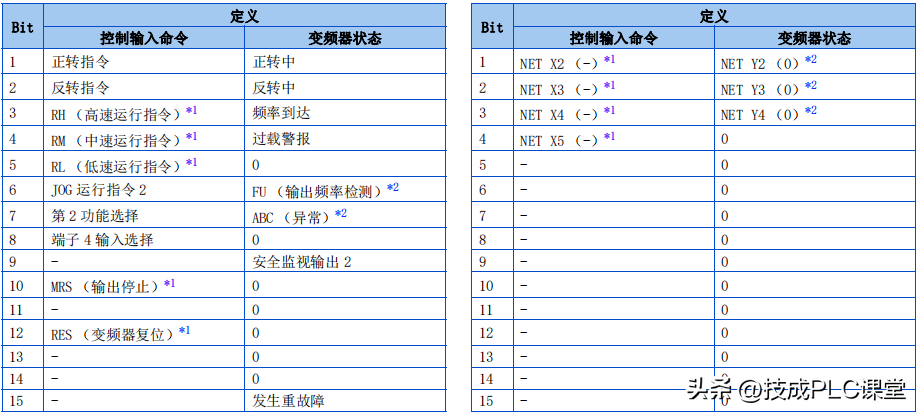

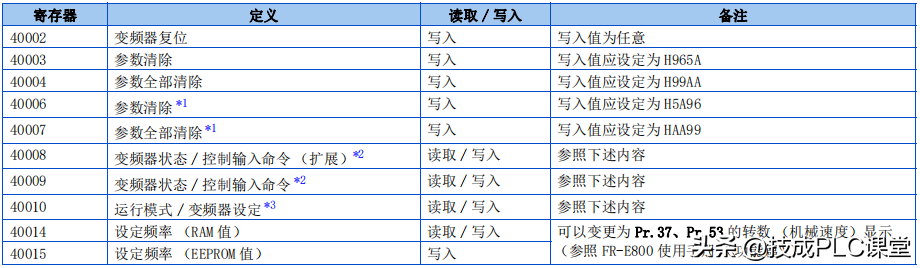

参考E800变频器手册得知：

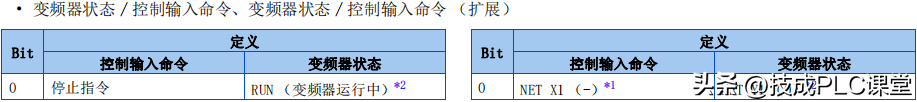

寄存器40009，BIT0是停止指令；

寄存器40009，BIT1是正转指令；

寄存器40009，BIT2是反转指令；

寄存器40014是写入频率；

寄存器40201是输出频率；

注意：

读取和写入保存寄存器的开始地址都是开始寄存器地址减去40001。

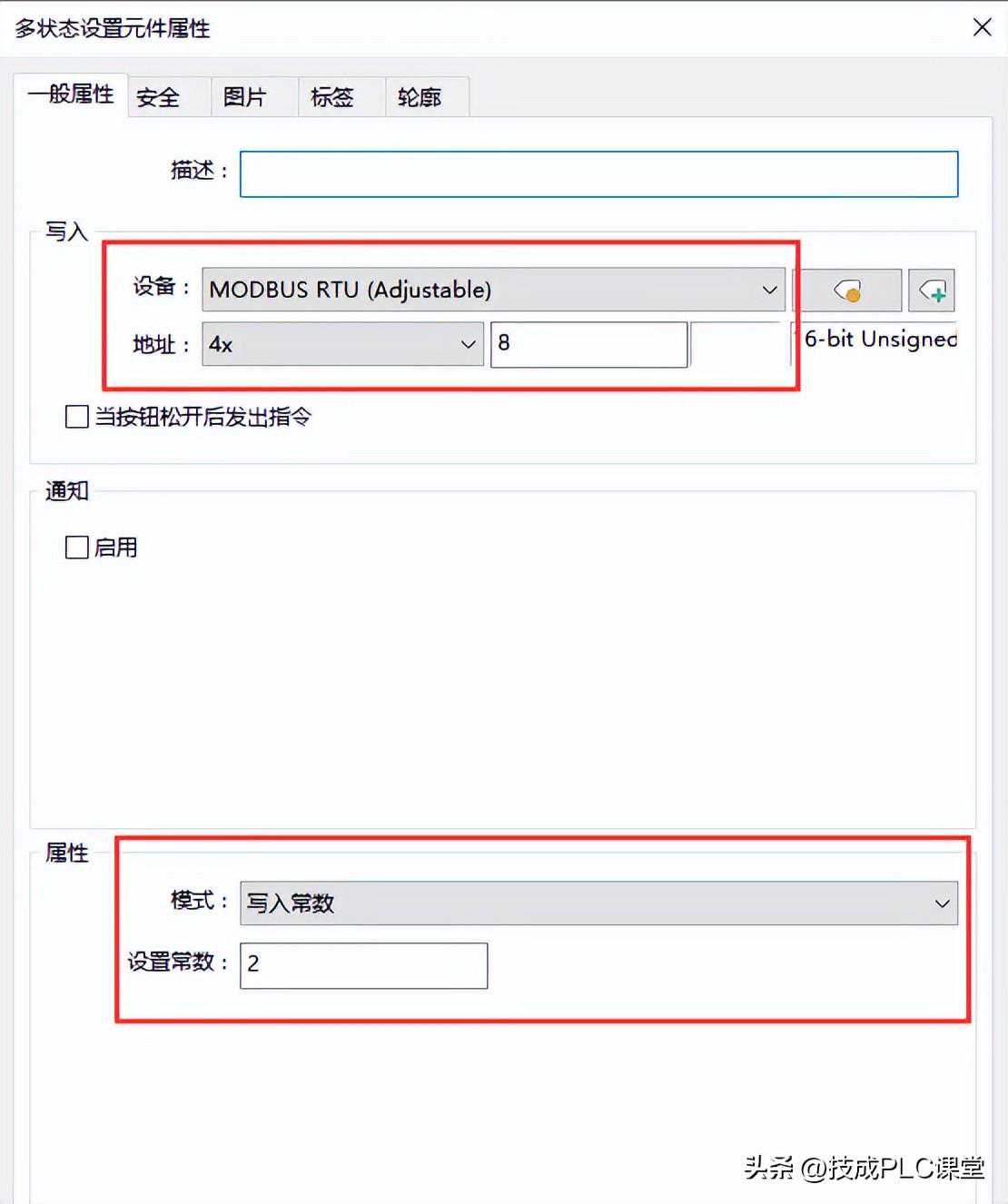

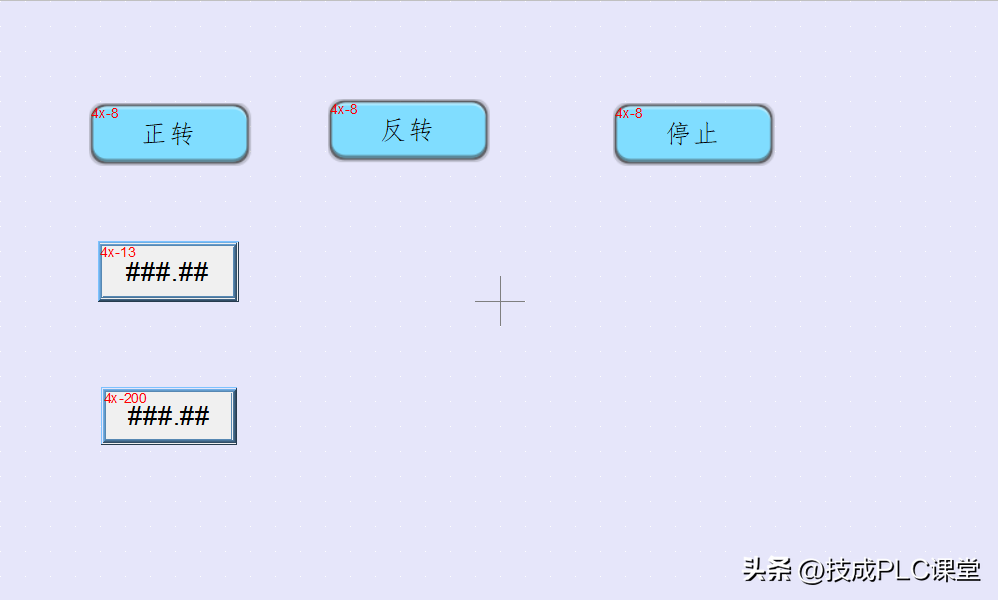

新建多状态设置元件，地址选择4X8，设置常数为2代表正转命令。

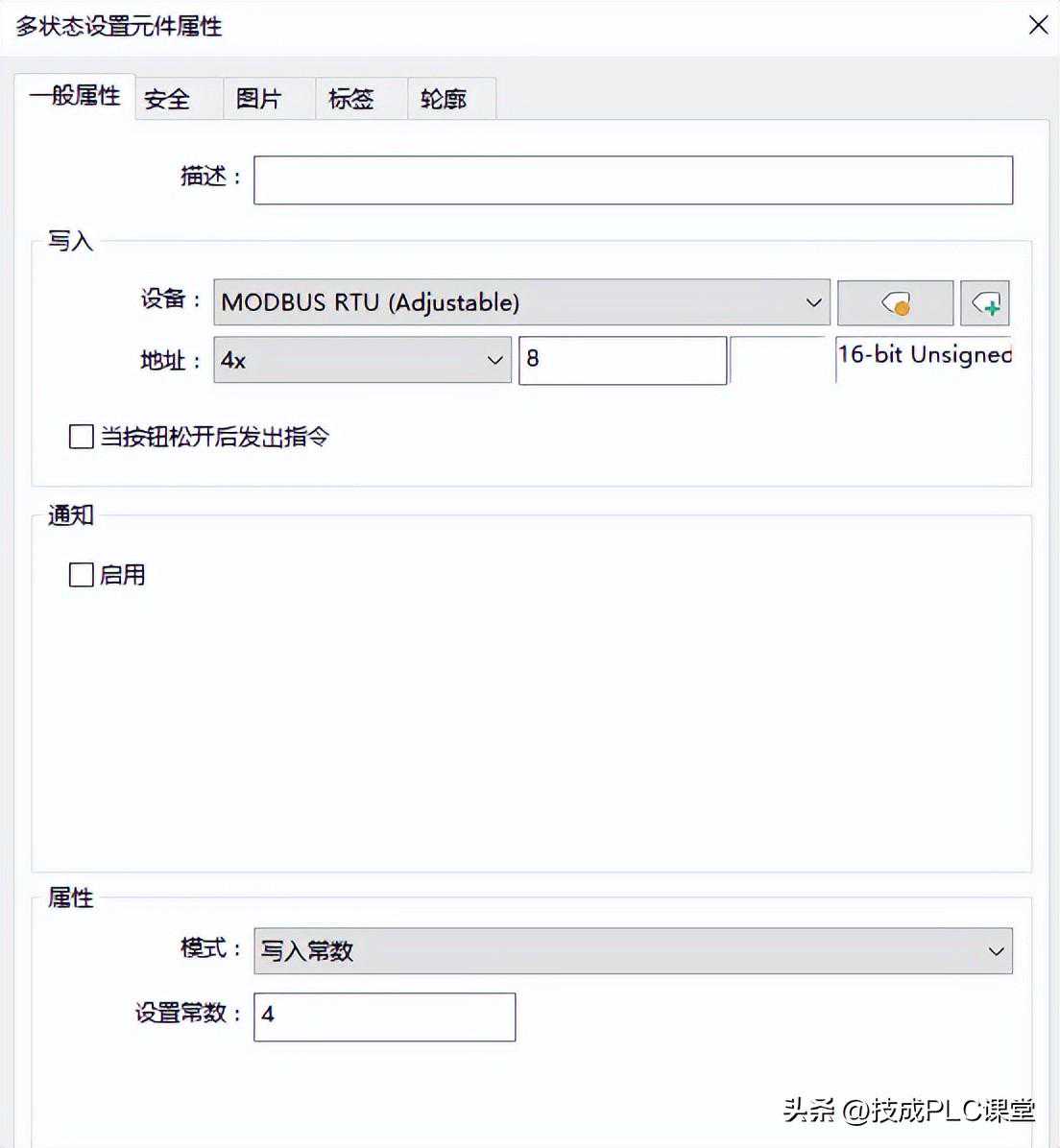

新建多状态设置元件，地址选择4X8，设置常数为4代表反转命令。

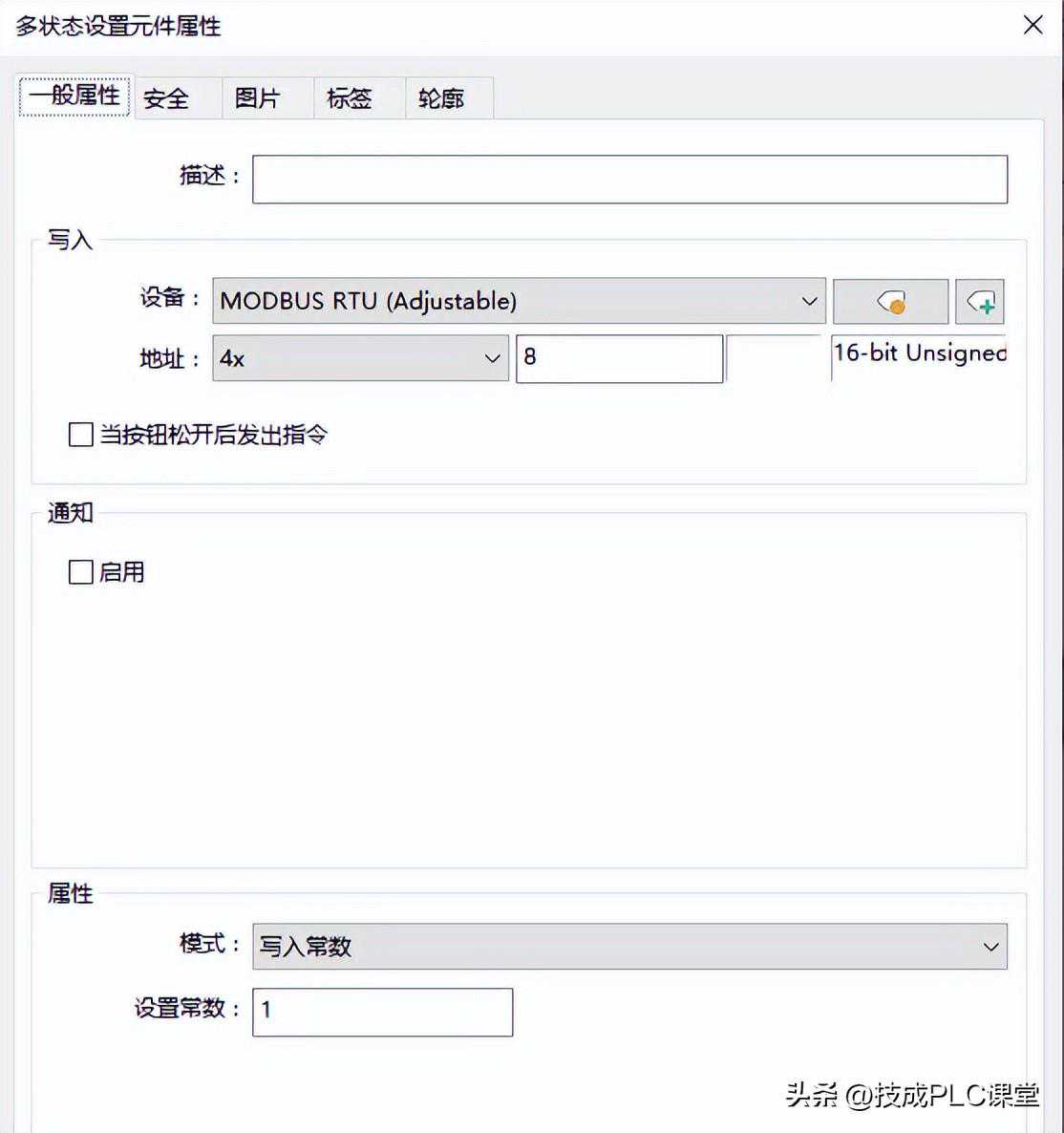

新建多状态设置元件，地址选择4X8，设置常数为1代表停止命令。

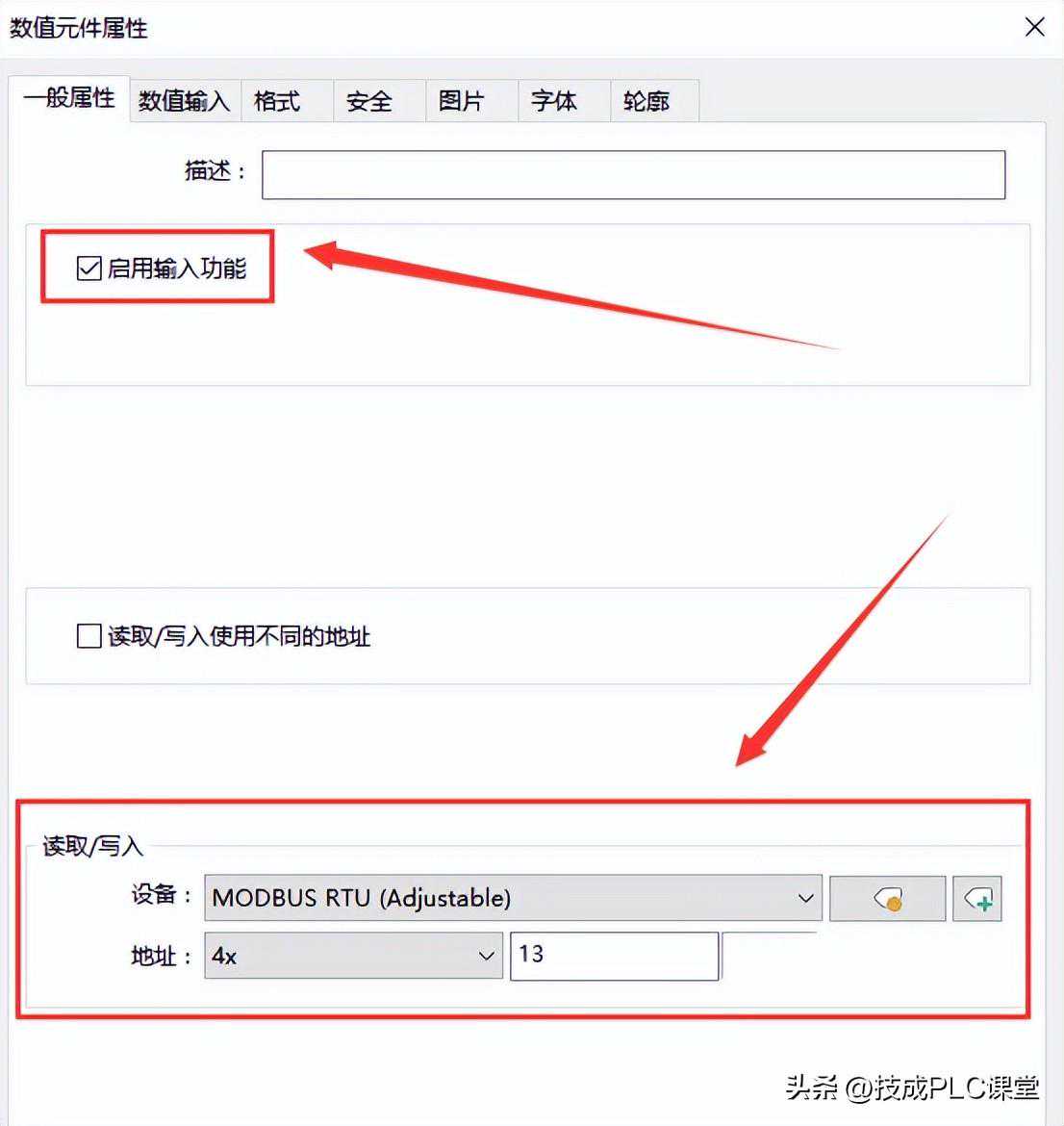

新建数值元件，勾选启动输入功能，地址选择4X13，代表频率写入功能。

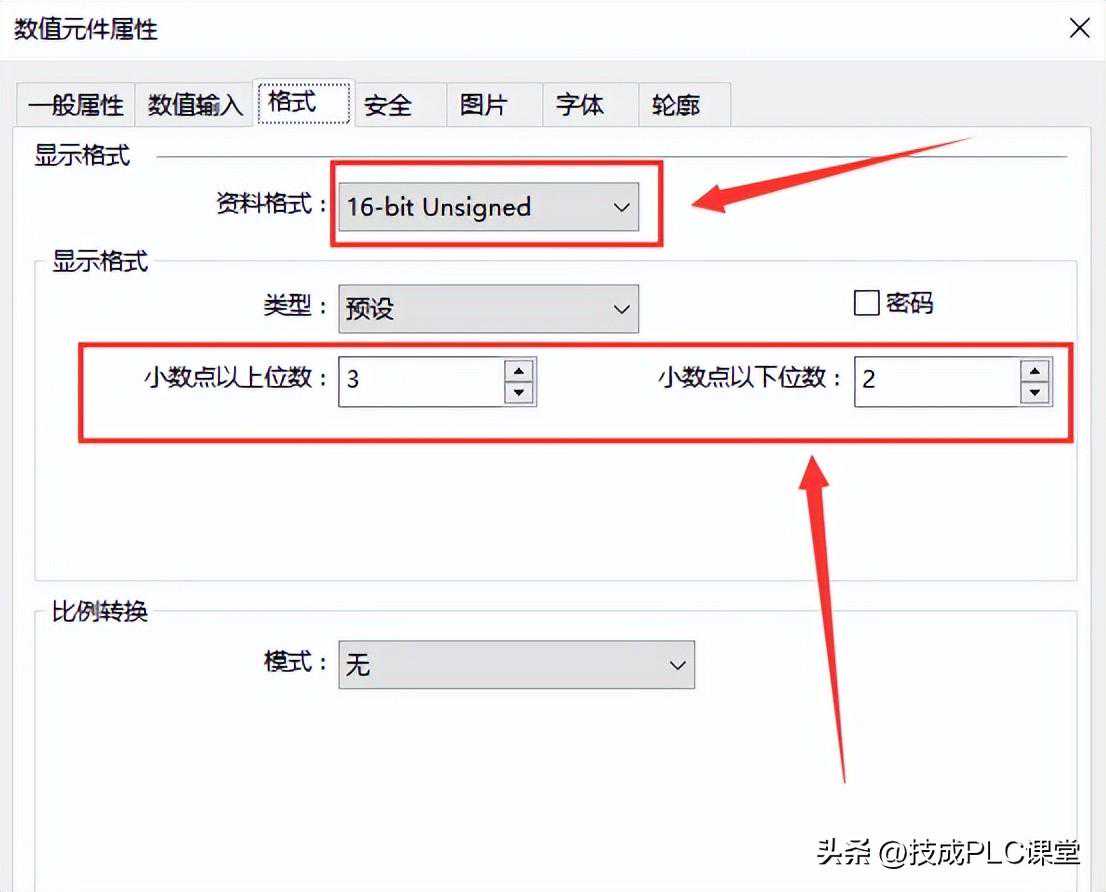

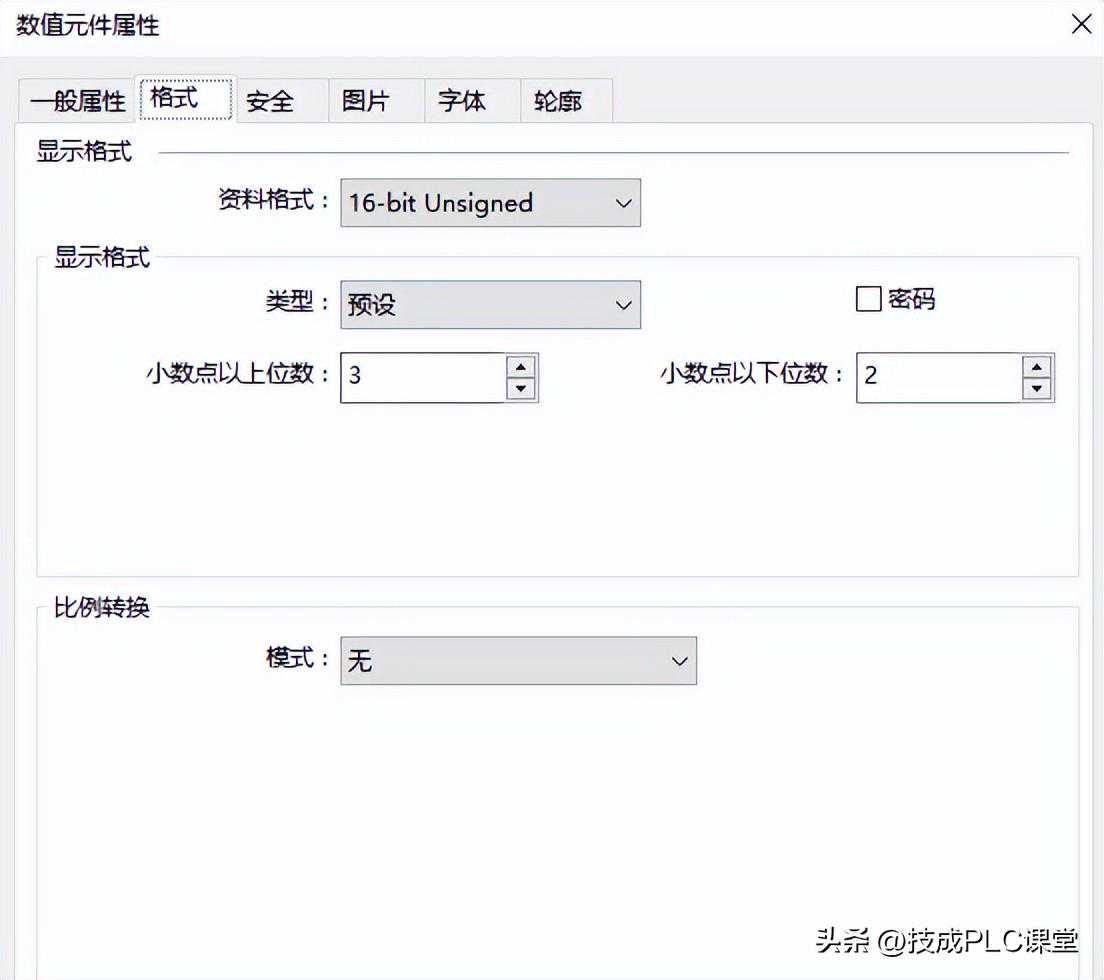

资料格式和小数位数按照下图设定。

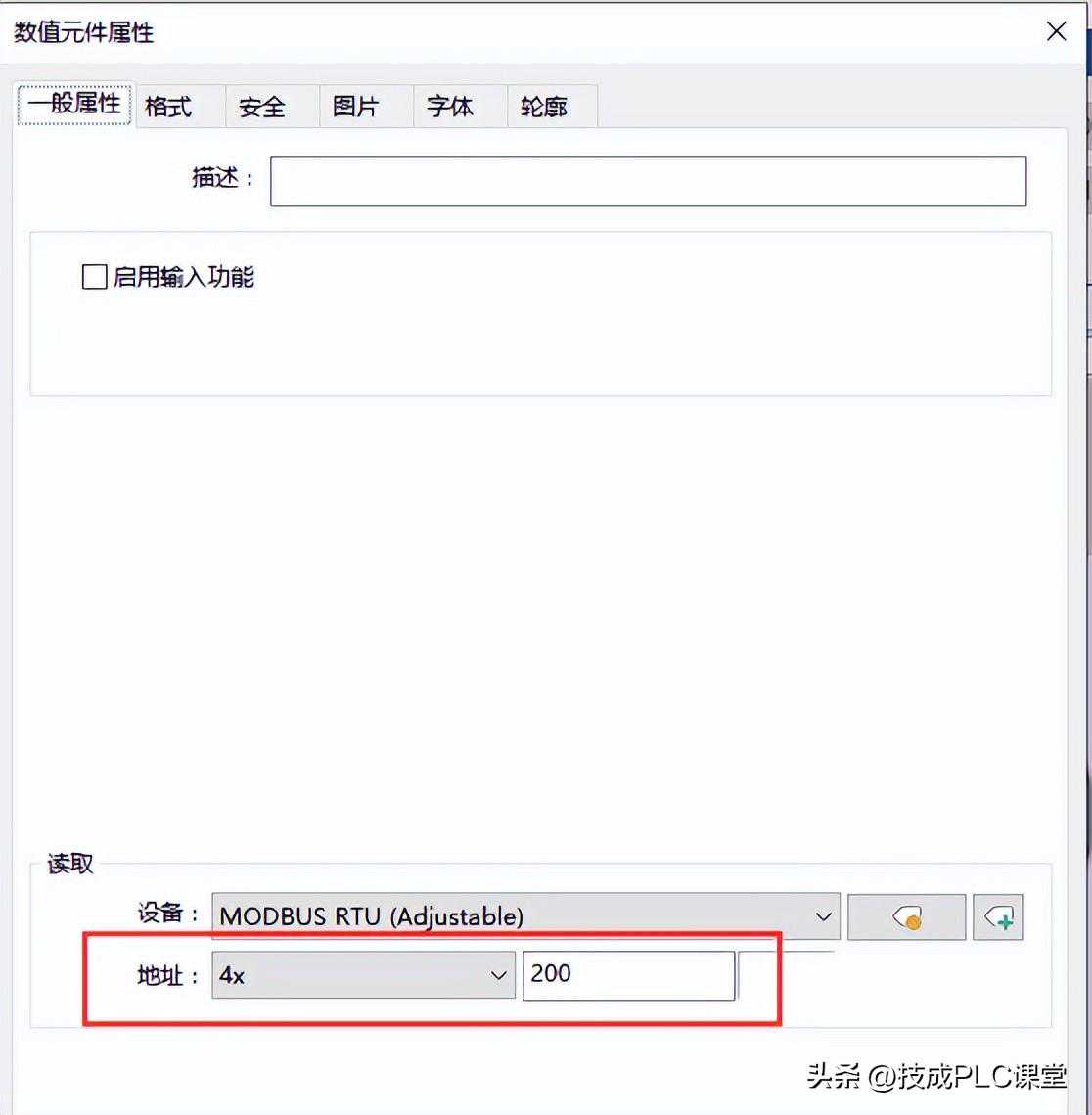

新建数值元件，地址选择4X200，代表输出频率显示。

资料格式和小数位数按照下图设定。
