三菱伺服驱动器MR-J2S-20B拆解

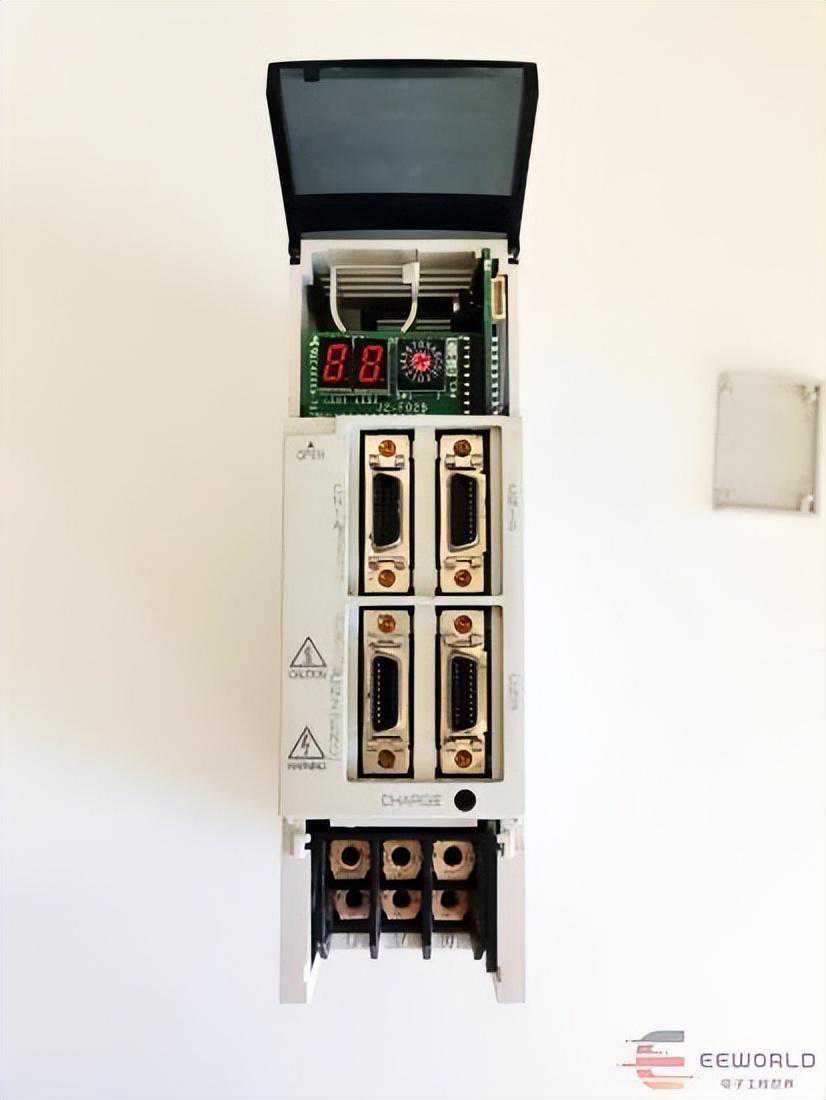

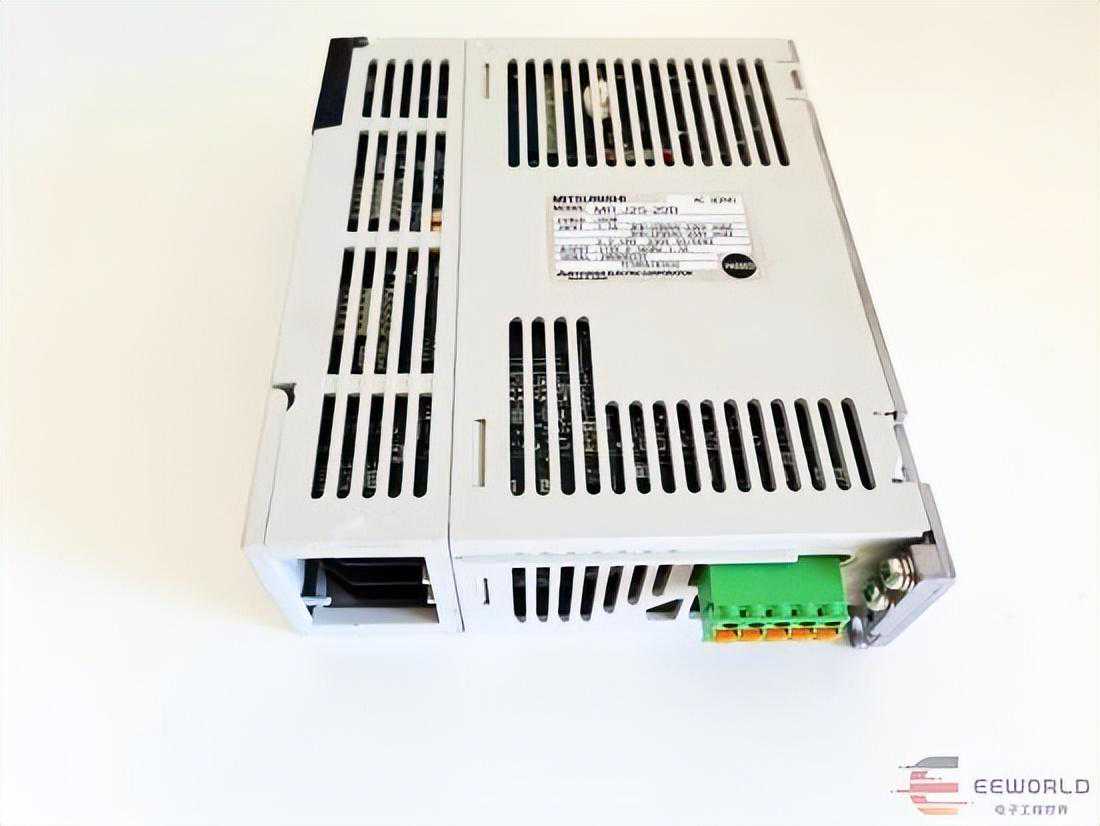

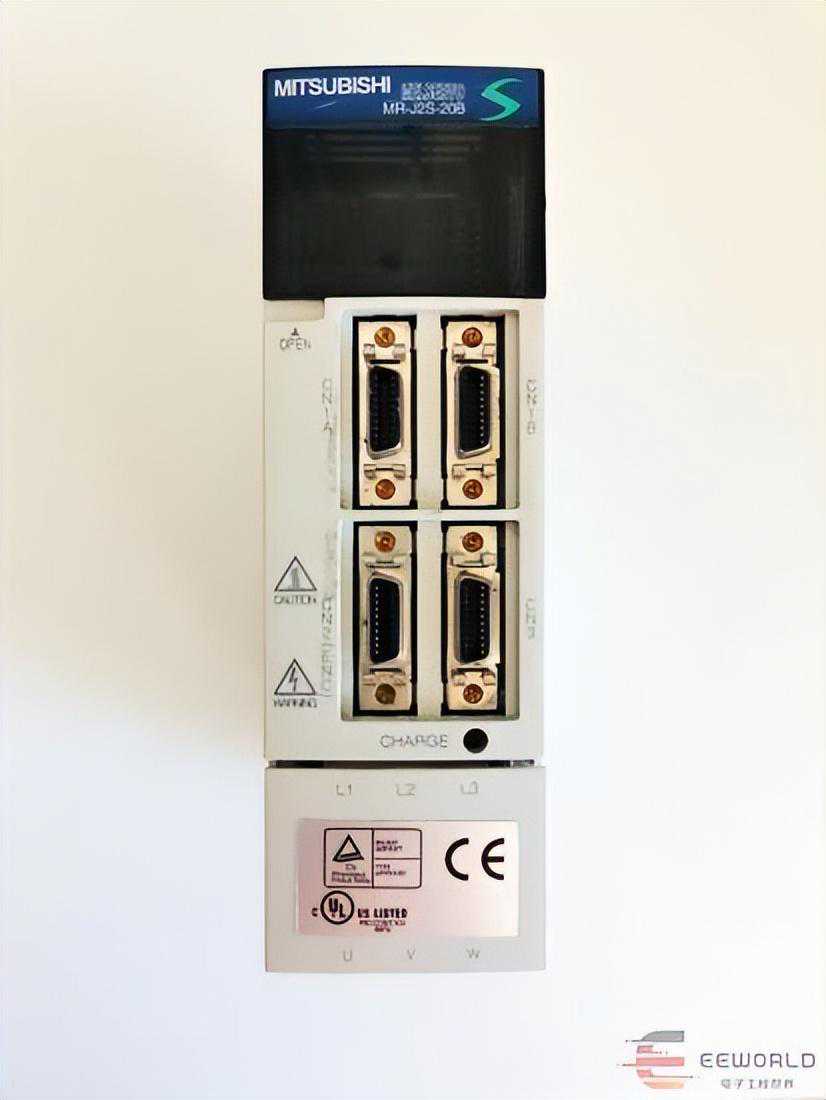

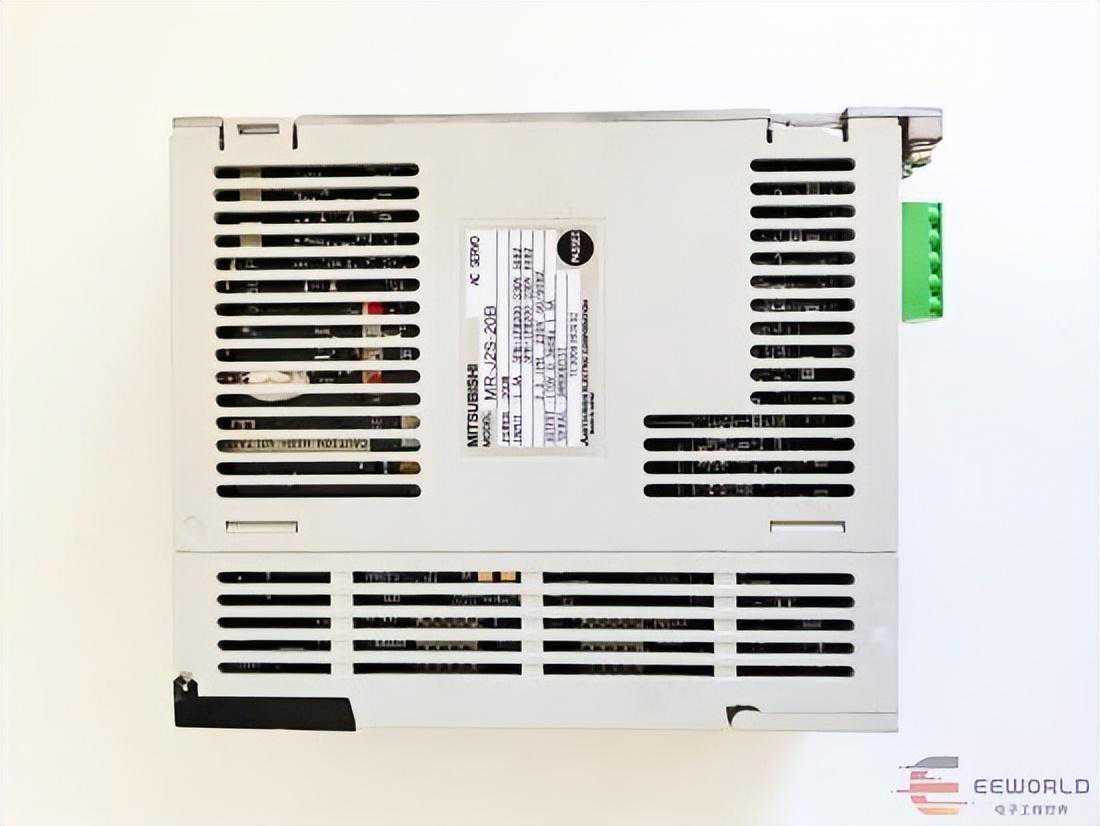

MR-J2S-20B是一款200W的驱动器，白色外壳，外观看起来非常漂亮。

我拆的是一台有问题的机器，通电报E9错误，根据错误代码提示应该是输入电压检测部分的电路出了问题，这个问题比较简单，根据别人的经验，一搬换一颗光耦就能解决。今天我就发挥一下，让这台机器起死回生。

这台机器拆起来比较容易，拧下一颗螺丝撬一下外壳就能拆开。

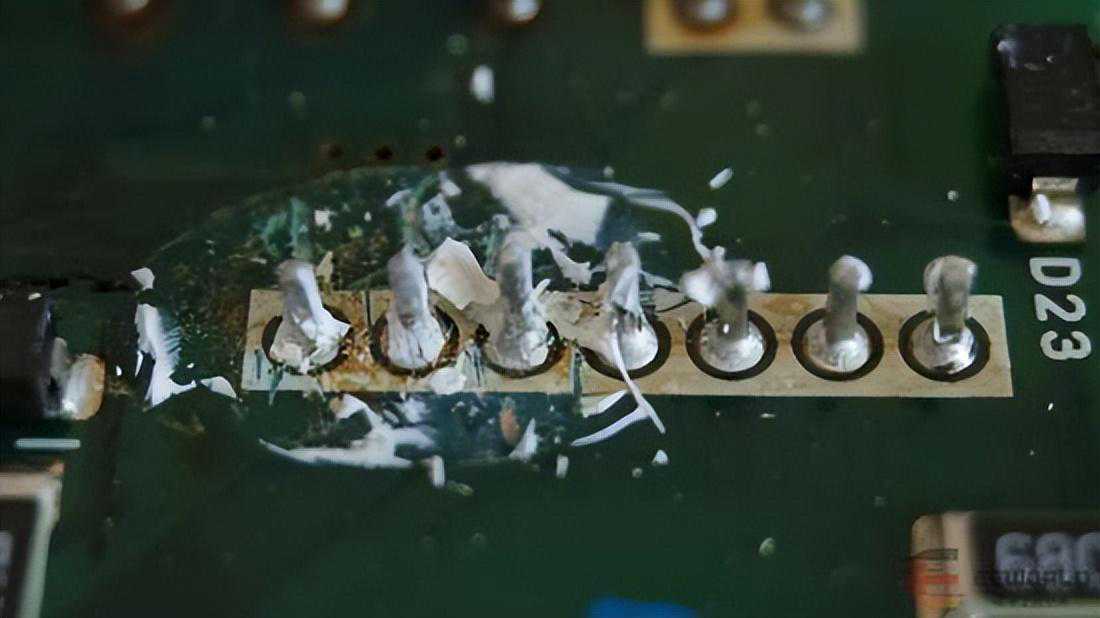

白胶另一侧的引脚有一个被套了一根白色的管。

去掉白胶发现焊盘并没有动过的痕迹，结合白管可能是出于爬电距离等方面的考虑。

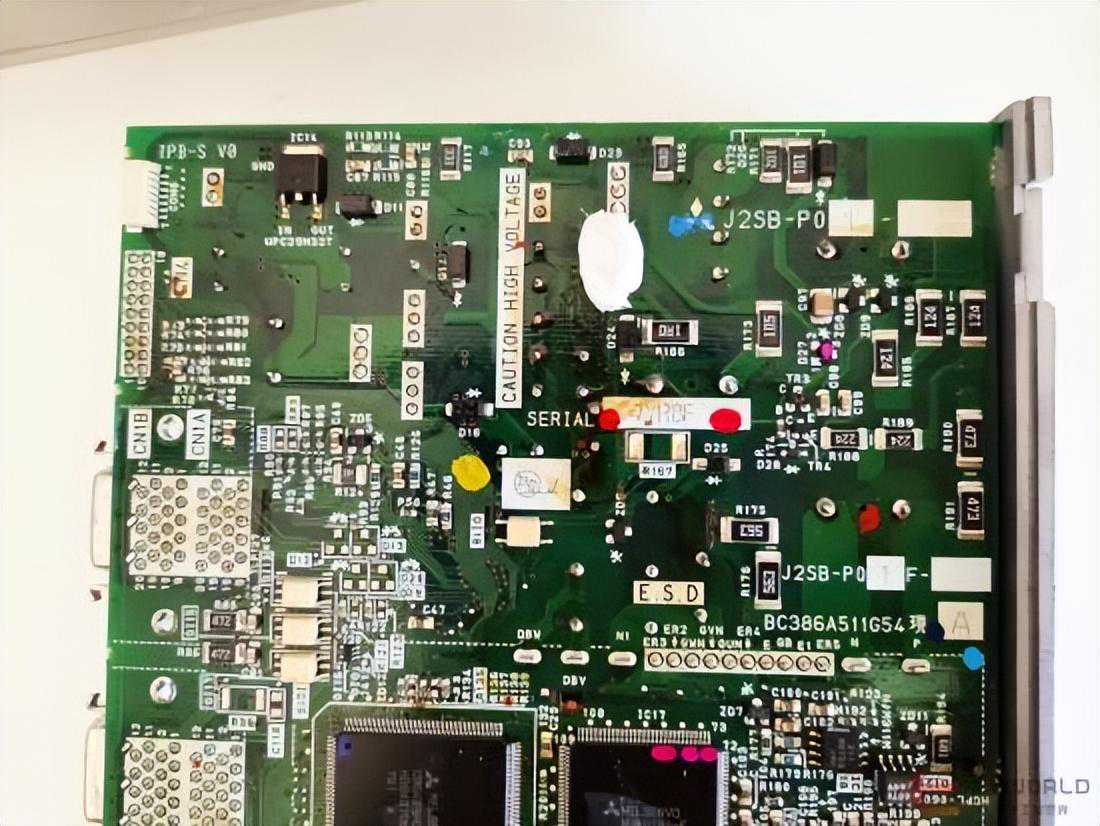

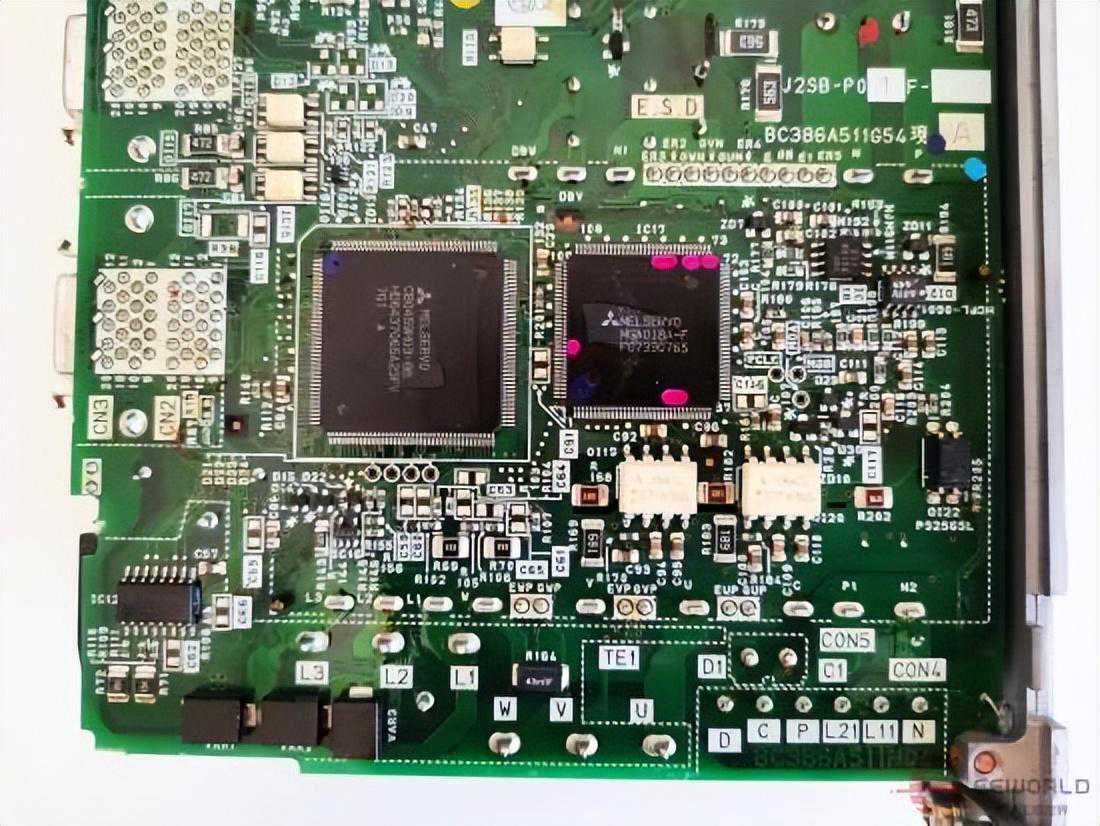

背面有2颗三菱自己的大芯片应该就是这个伺服的主控。

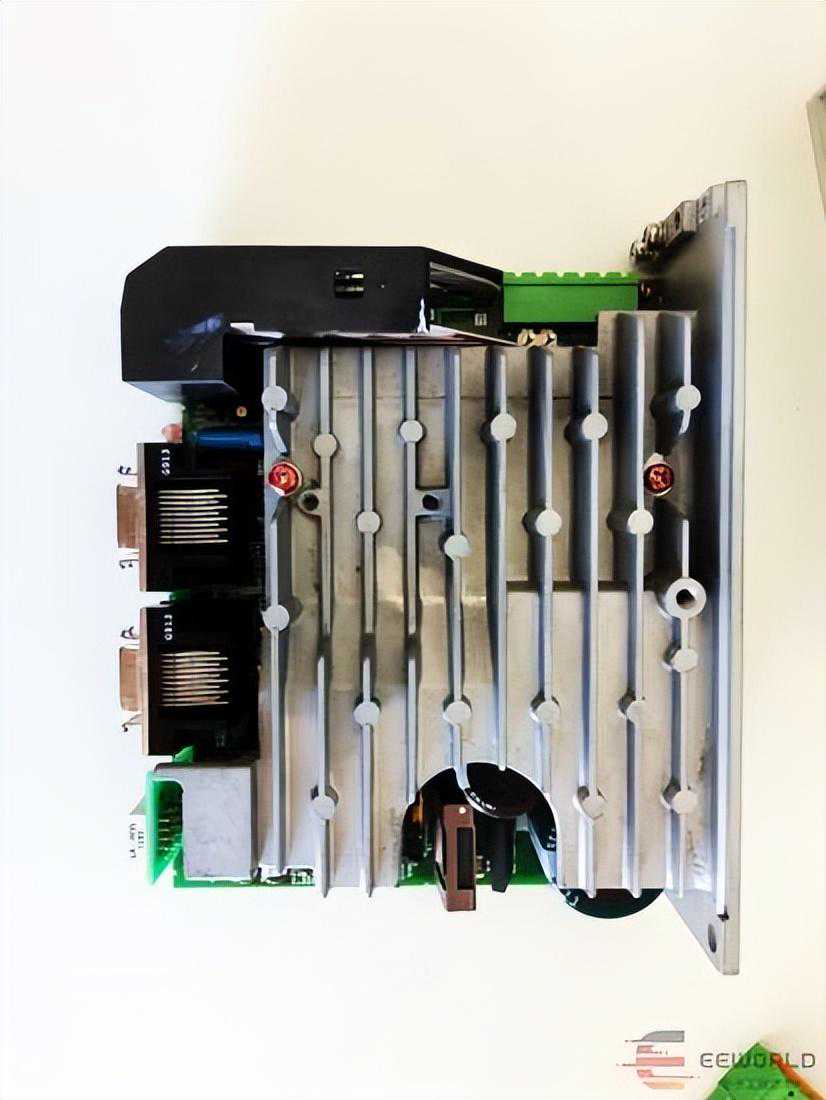

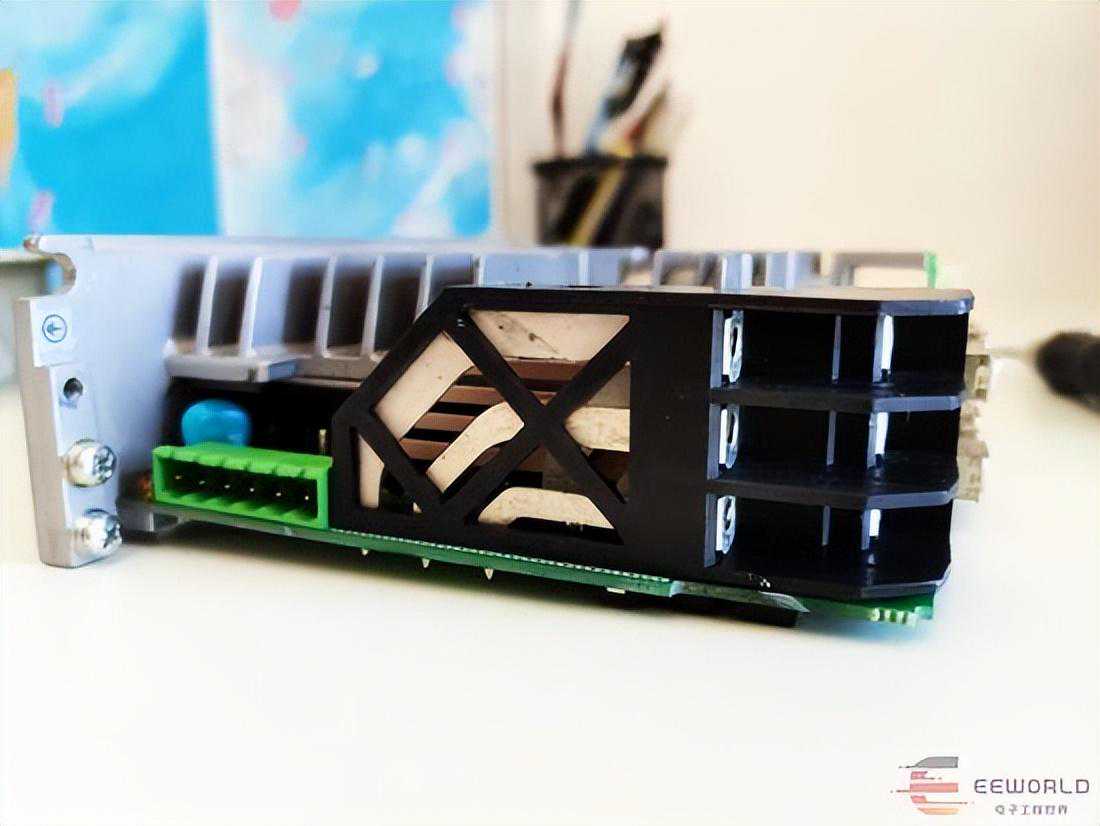

背面有一个和部分外壳一体的大散热片，通过有支架固定可以正好的传导热量。

右边是电源输入端子的结构。

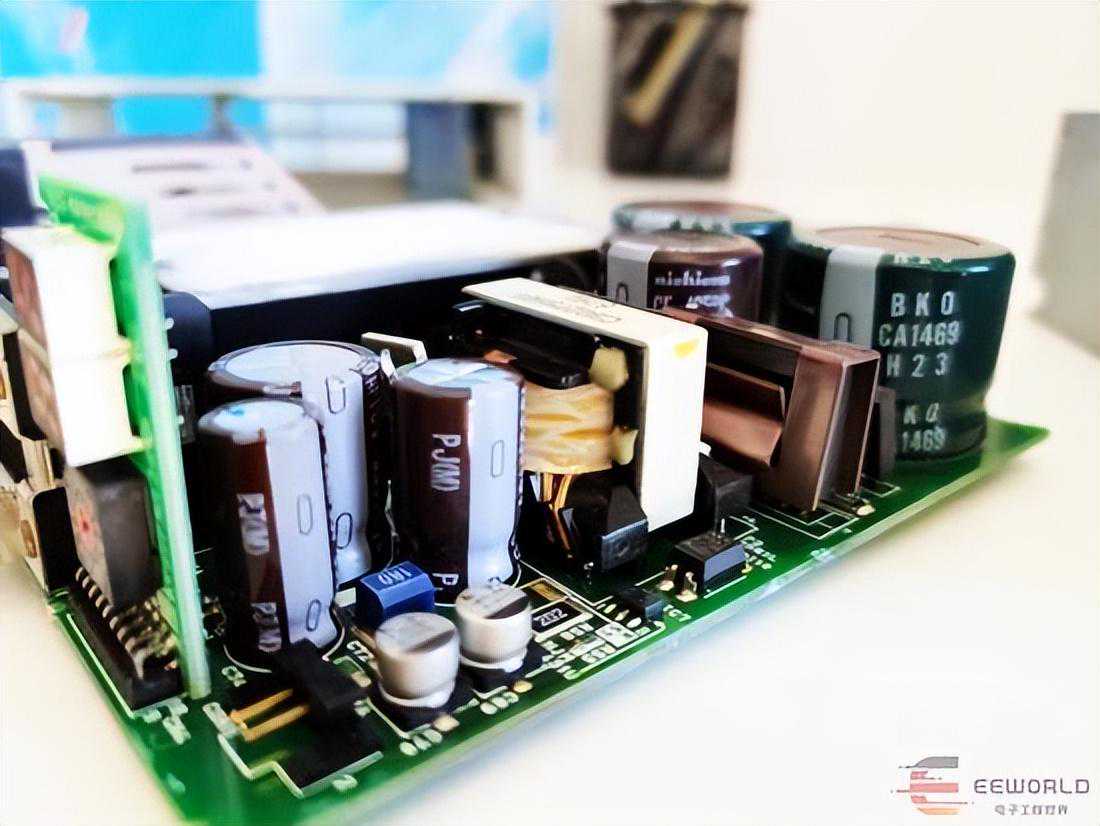

显示屏这一侧应该是开关电源的部分。

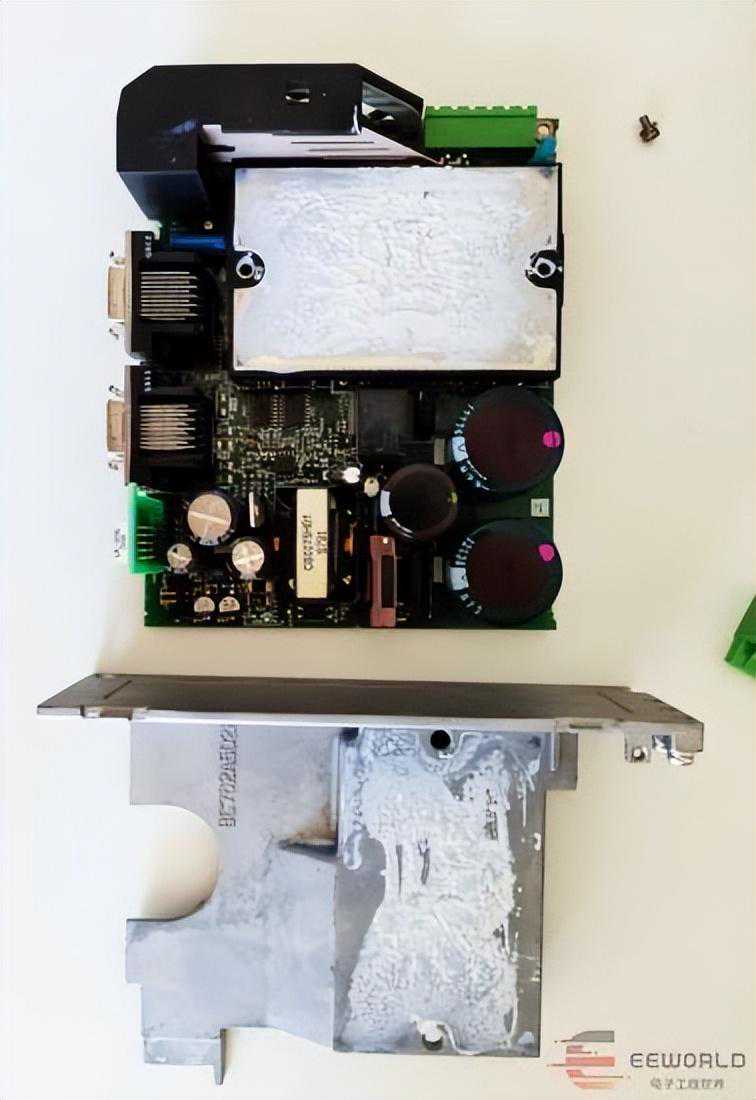

取下散热片能看到下边的大功率器件，这应该就是这个伺服的核心。

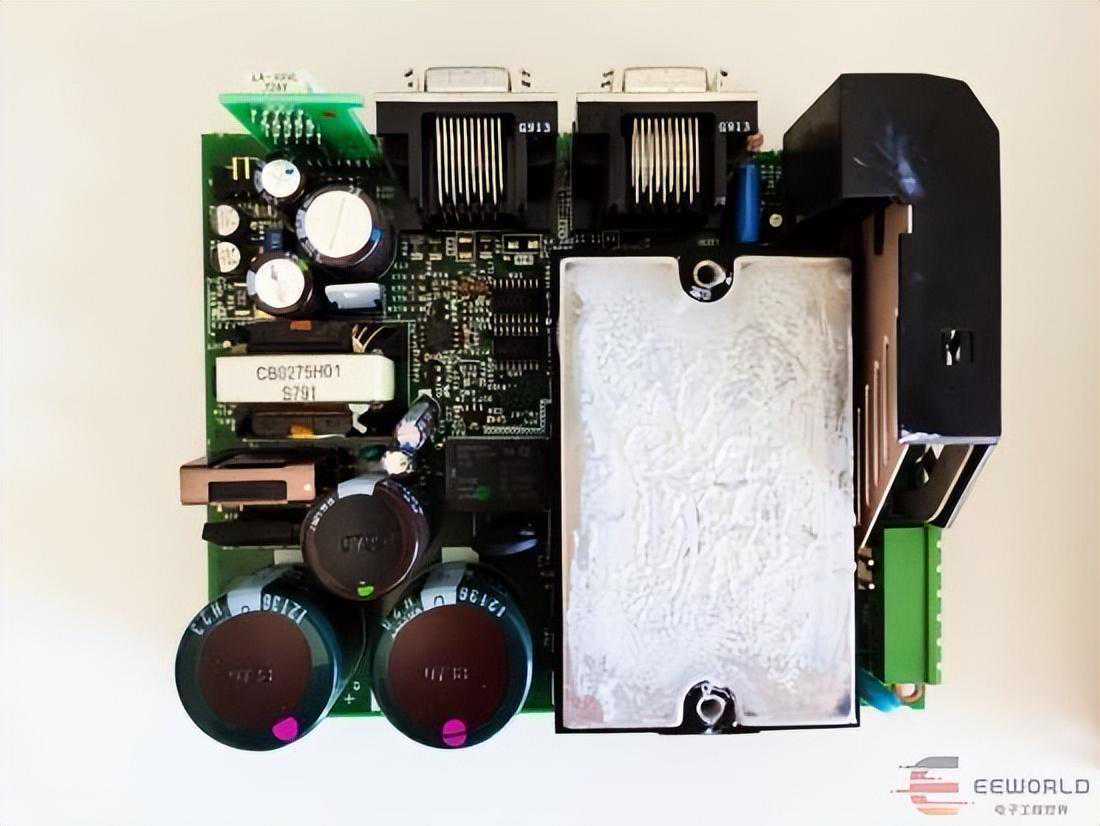

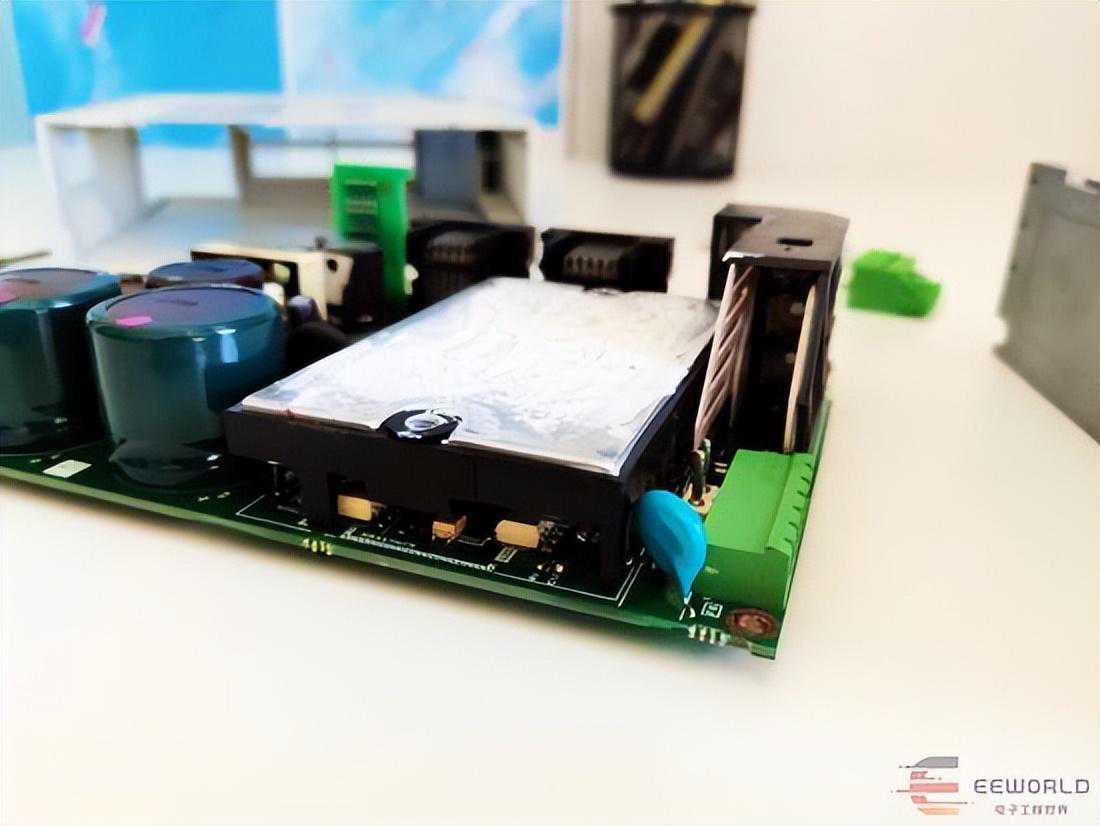

上边涂了很多导热硅脂，不小心蹭到手上很难洗掉，更别说衣服，别问我是怎么知道的。

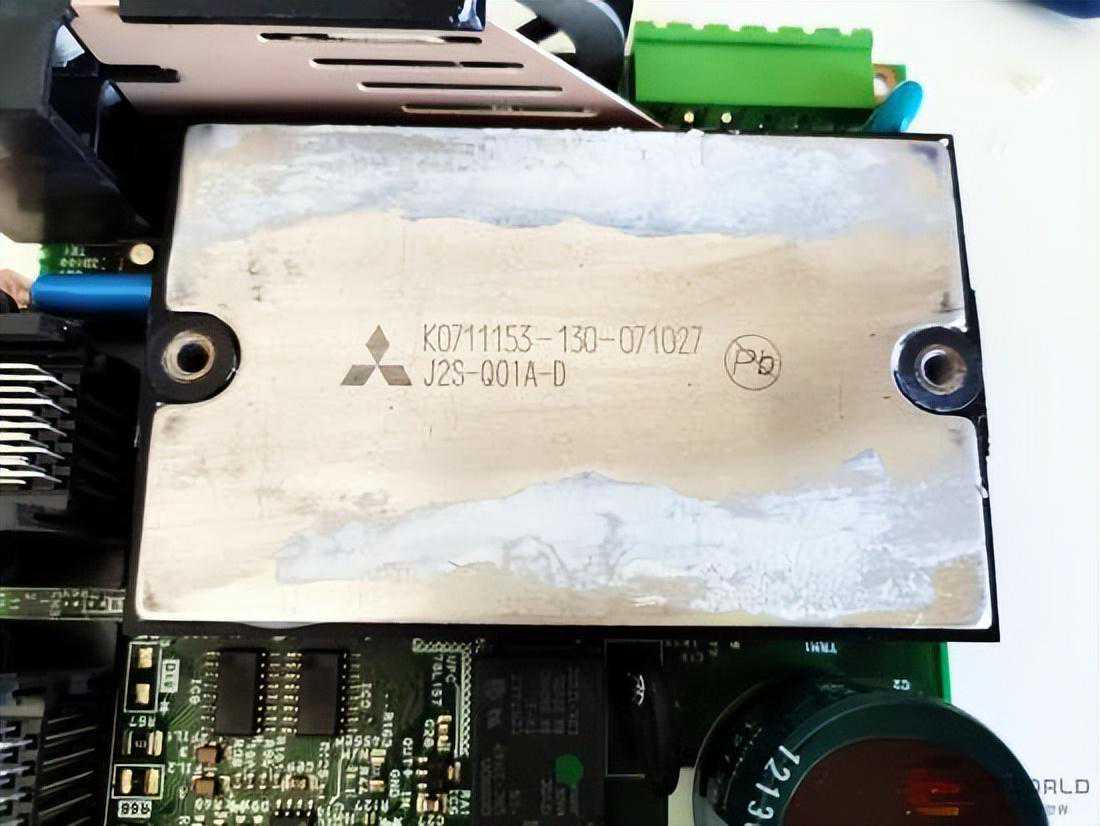

去掉硅脂能看到这个功率器件的型号是J2S-Q01A-D，网上能搜到，但是下不到对应的资料。

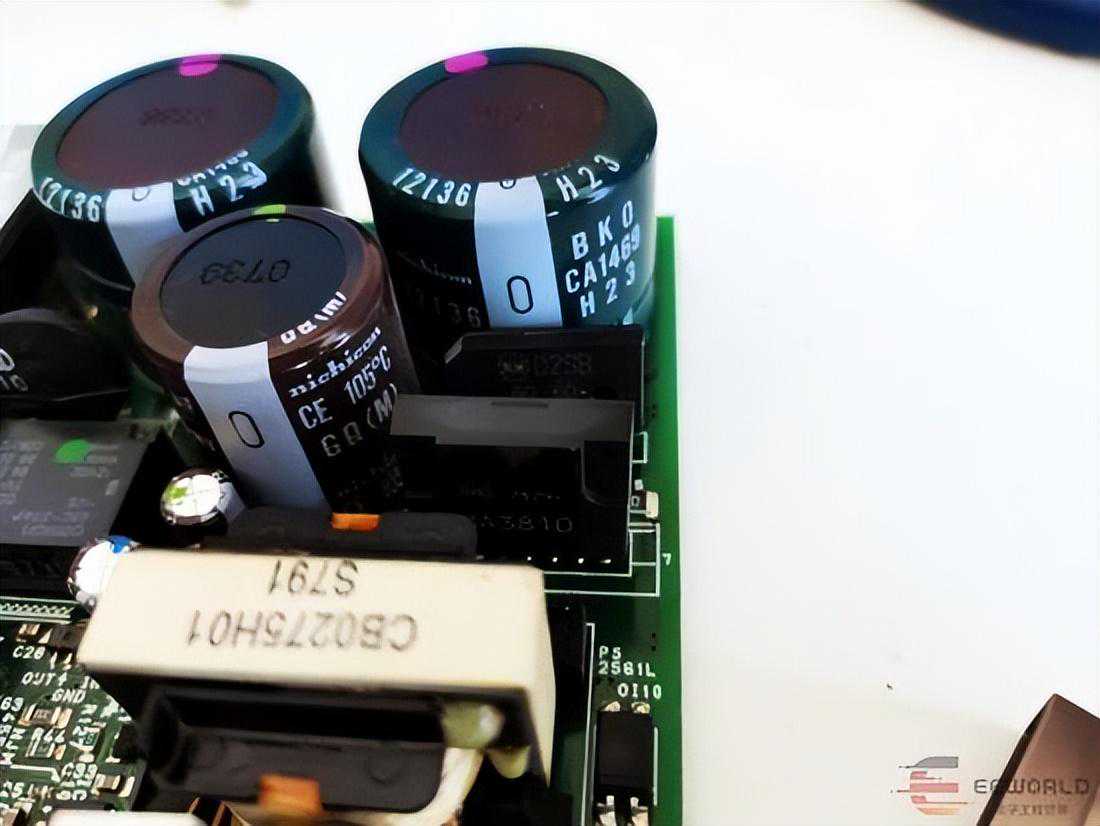

这个驱动器上的电容基本都是尼吉康的，日本的厂家很喜欢日本的器件。

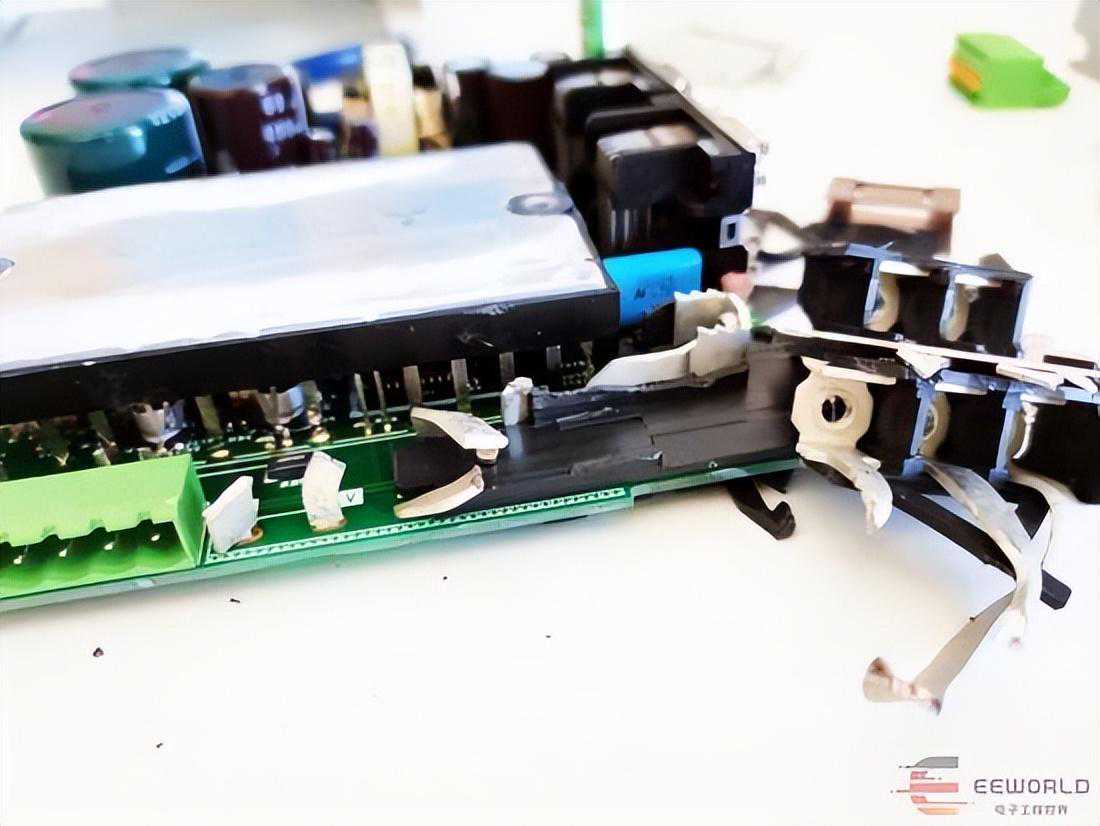

为了方便维修，我需要先将电源输入端子取下，精密设备的维修需要非常有耐心才行。

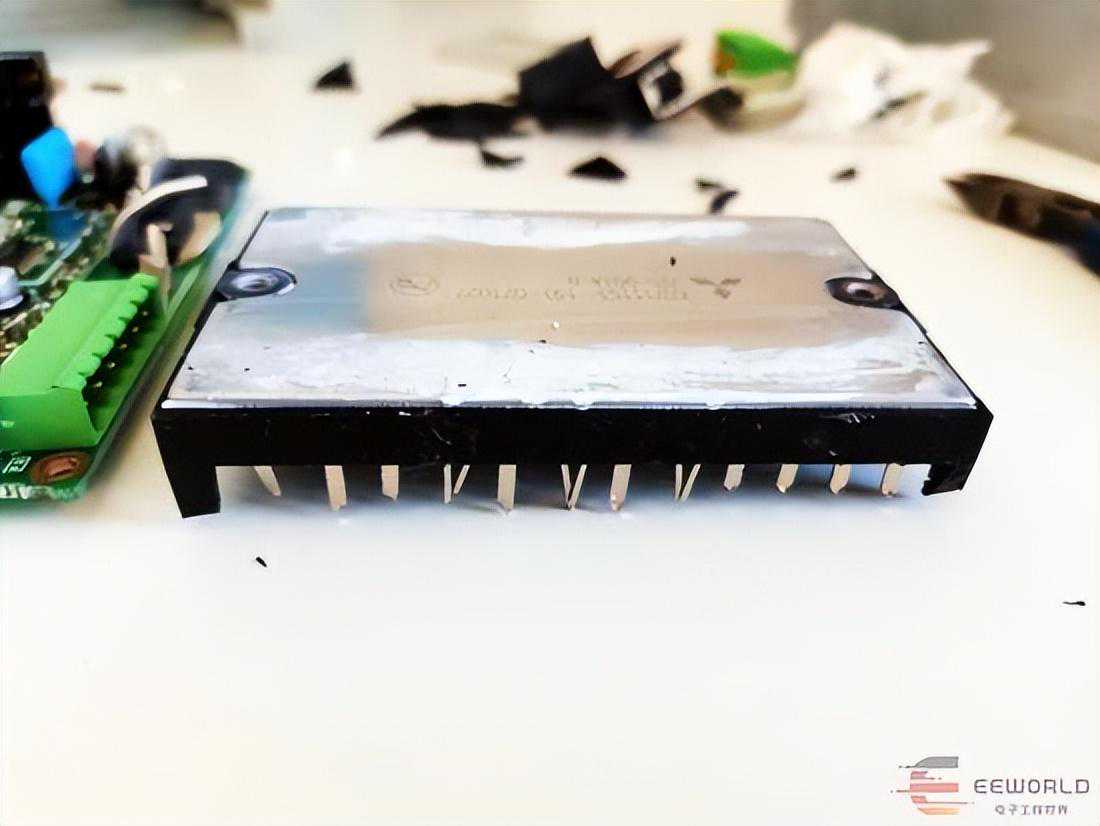

电源端子取下后就能非常方便的取下J2S-Q01A-D这颗器件了，引脚比较结实，取下时要非常小心，不能太不用力。

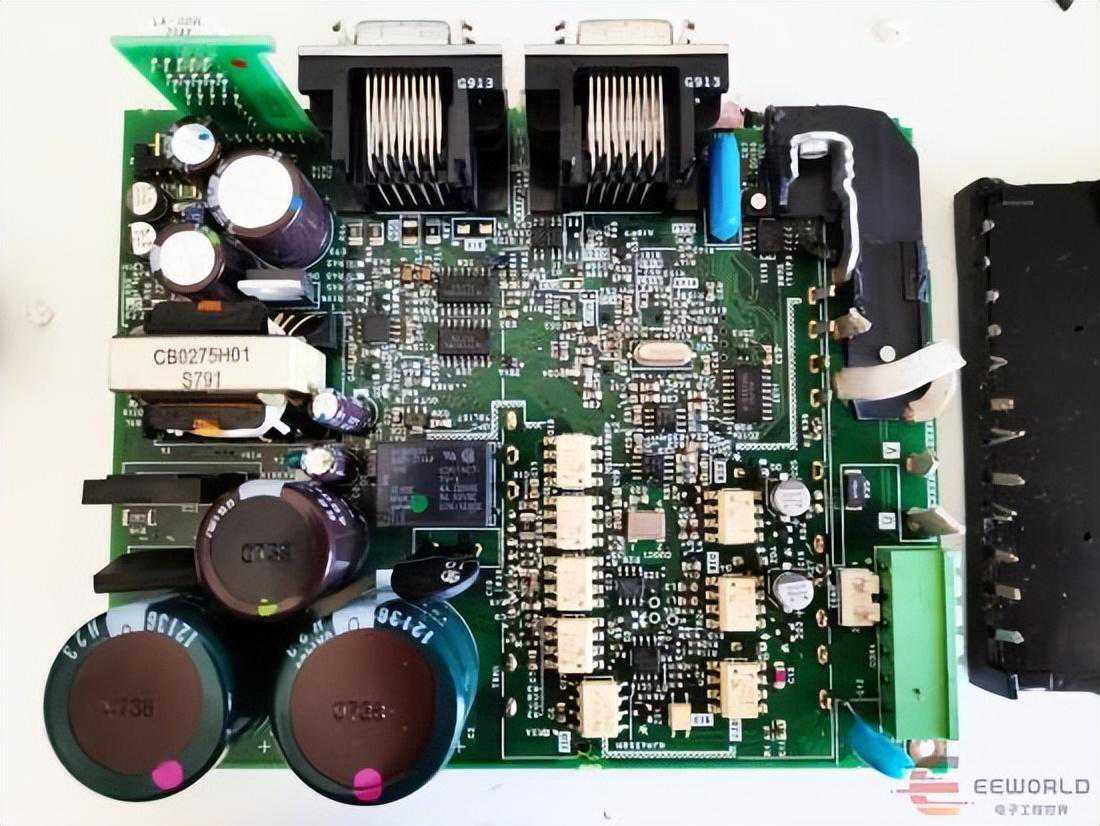

取下J2S-Q01A-D就能看到它下边的器件，这里有很多光耦，当然损坏的那颗光耦并不在它的下边。至于在哪现在已经不重要了。

重要的是既然取下J2S-Q01A-D了就拆开看看它的里边是否需要维修，我非常小心的用锤子和凿子取下了它的塑料外壳，里边的东西惊艳到我了。

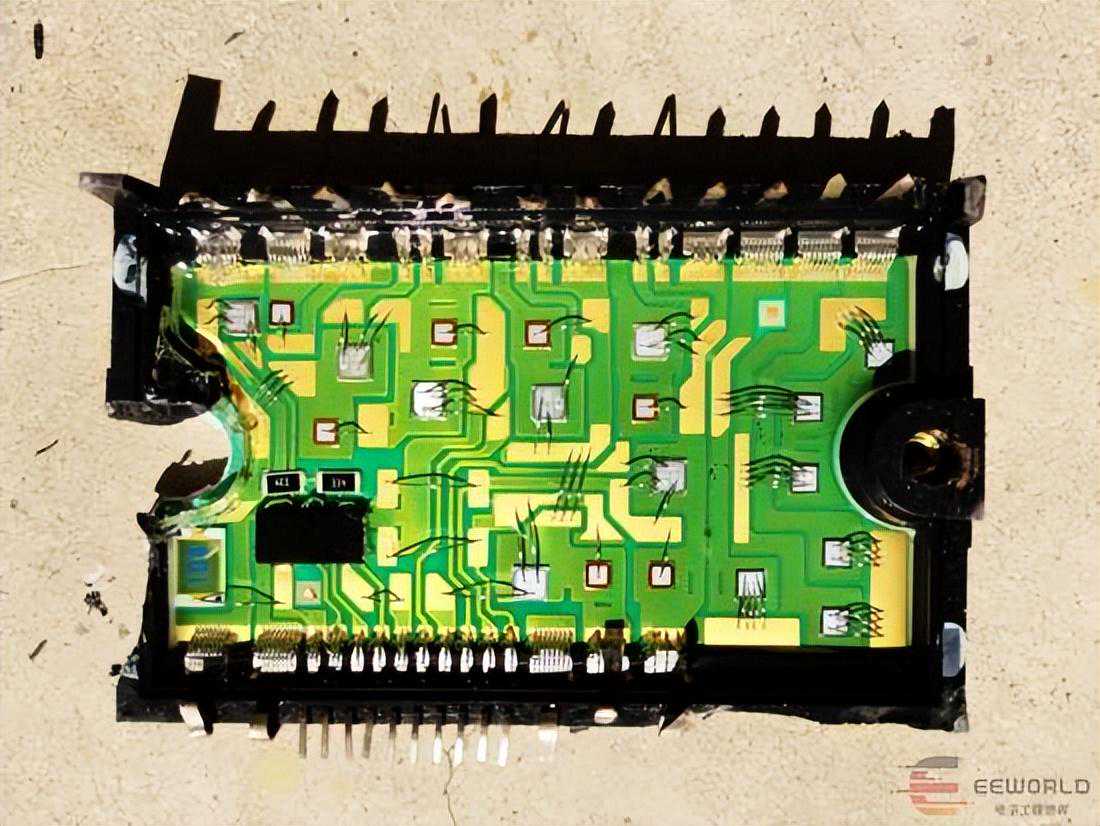

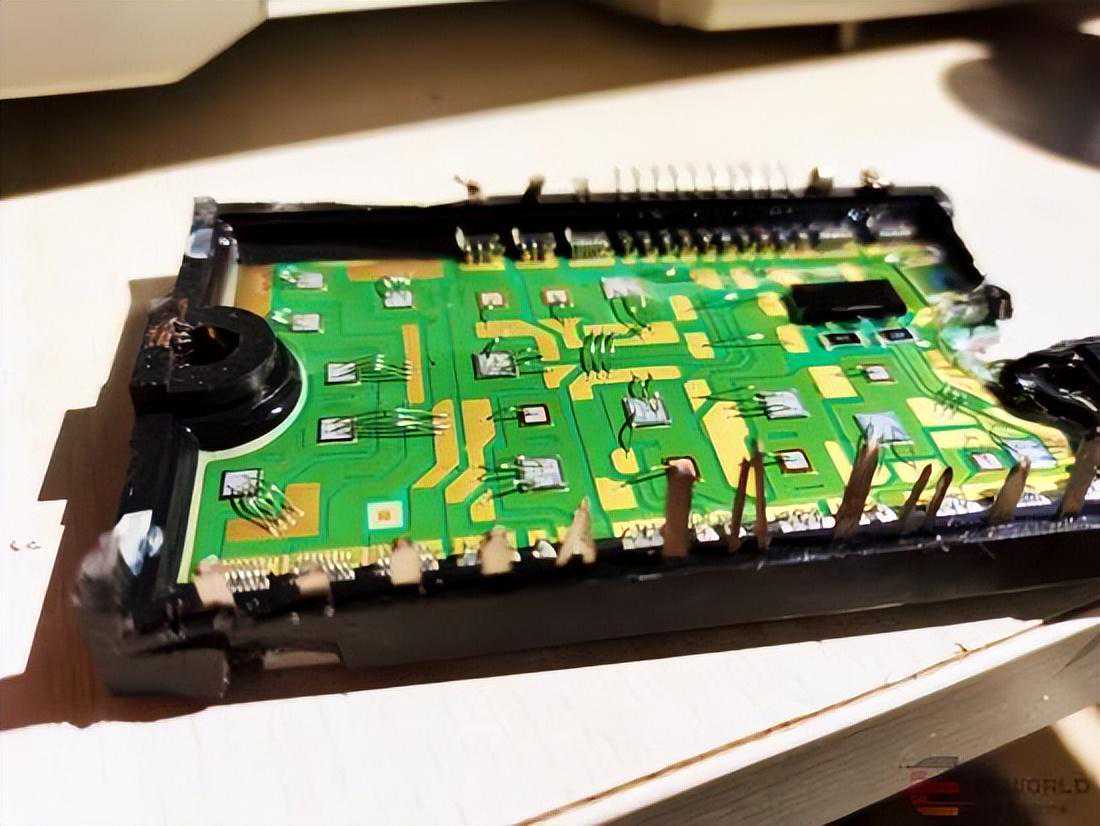

它的结构和I汽车ABS里的电路很像，一个大板子上帖了很多DIE，然后使用这种银色的应该是铝丝又好像不太像的金属线直接绑定到PCB上。

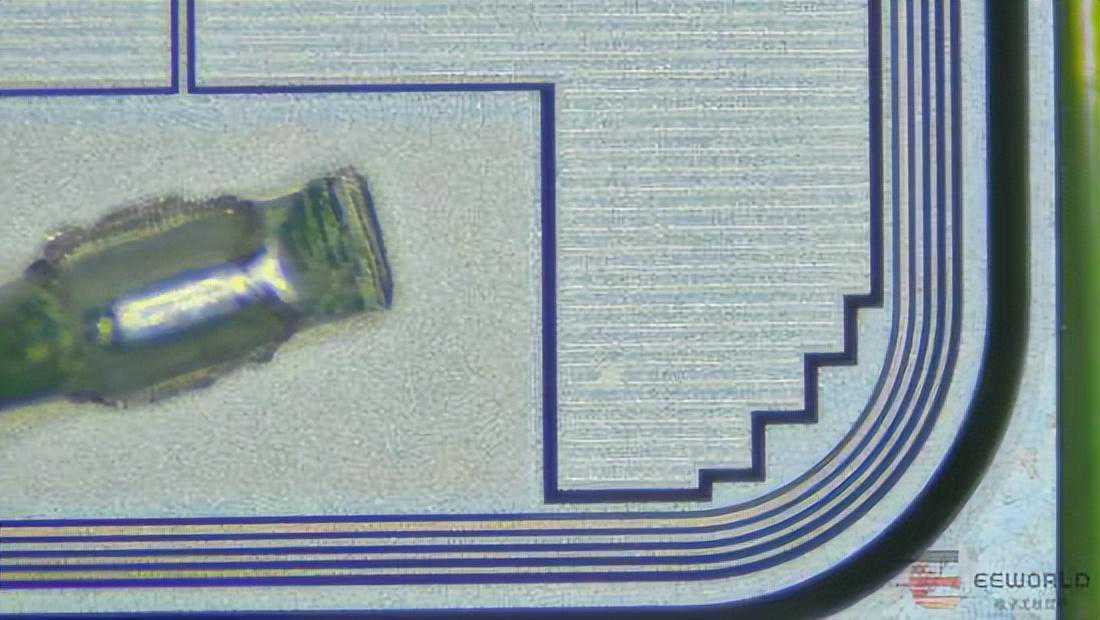

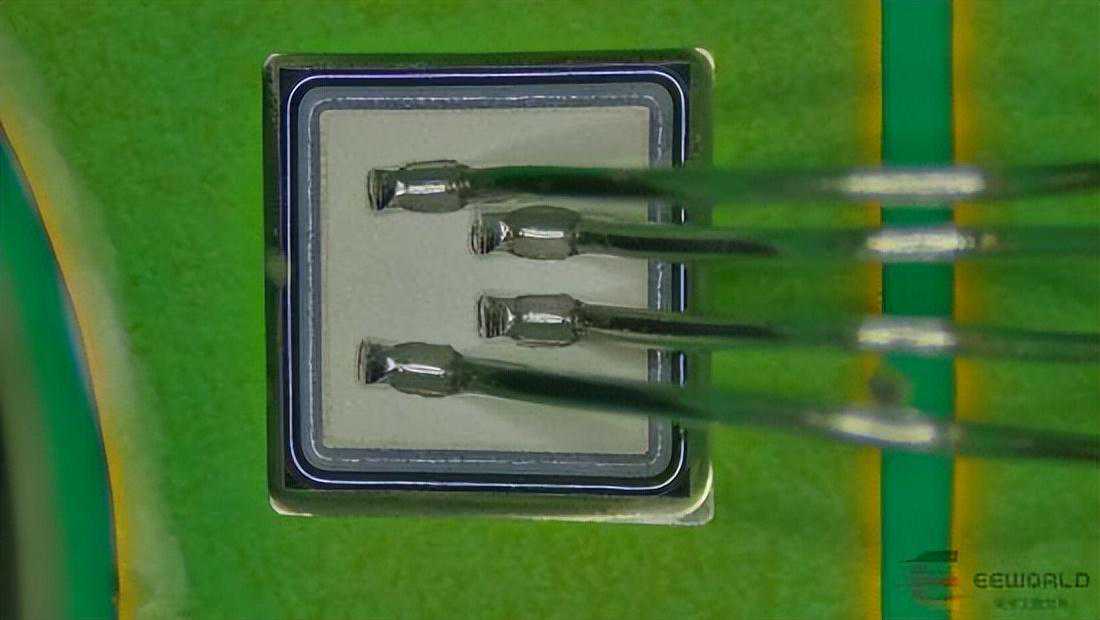

里边的DIE看起来非常漂亮，有3脚的，有4脚的，也有1脚的。

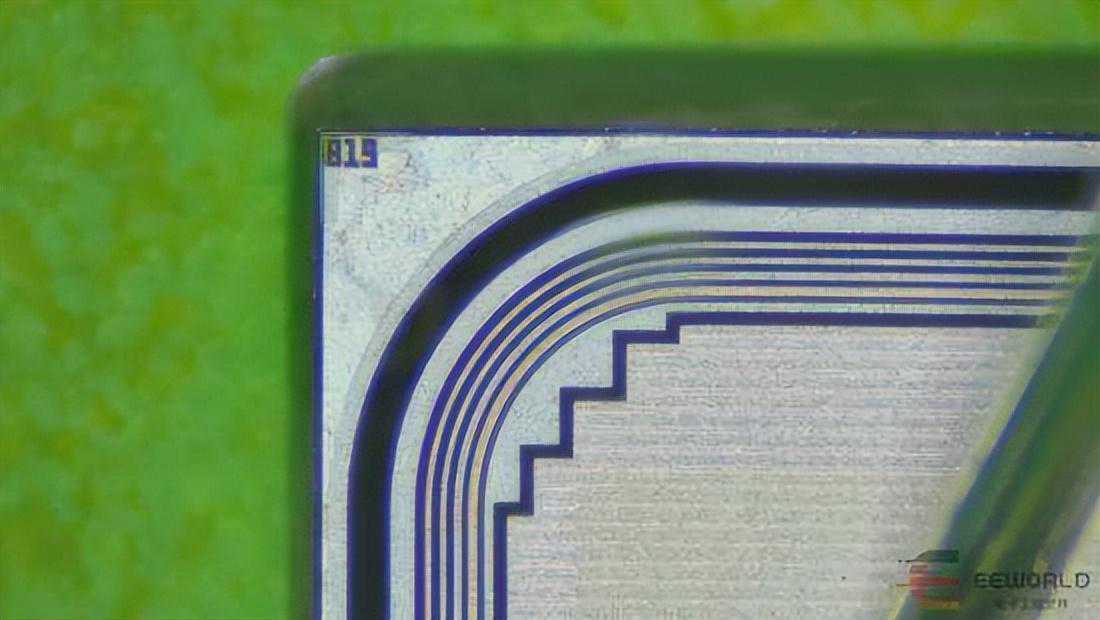

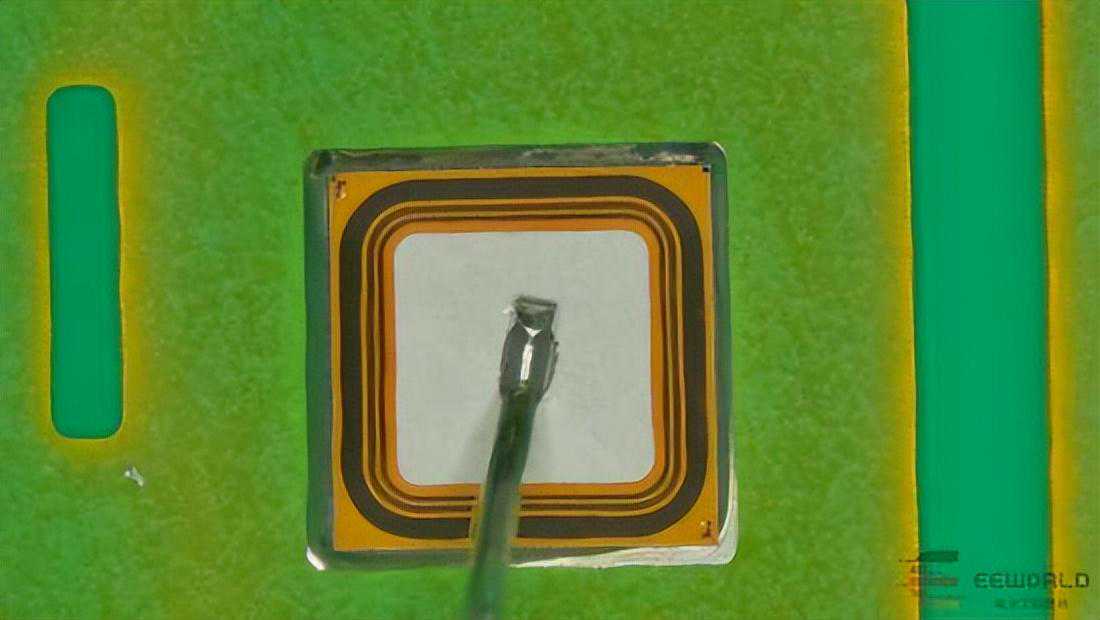

3脚的放大后就像一个体育场，外圈是它的田径跑道。

这个“体育场”的编号是819。

日本的东西就是这样，不拆的时候你还想拆开了解一下它的原理、使用的方案，拆开以后发现很多东西资料都找不到，最后也就拆一乐呵。
