第二十九天，西门子S7-300 计数器

今天学习

S7-300/400的计数器都是16位的，因此每个计数器占用该区域2个字节空间，用来存储计数值。不同的CPU模板，用于计数器的存储区域也不同，最多允许使用64~512个计数器，计数器的地址编号：C0~C511。

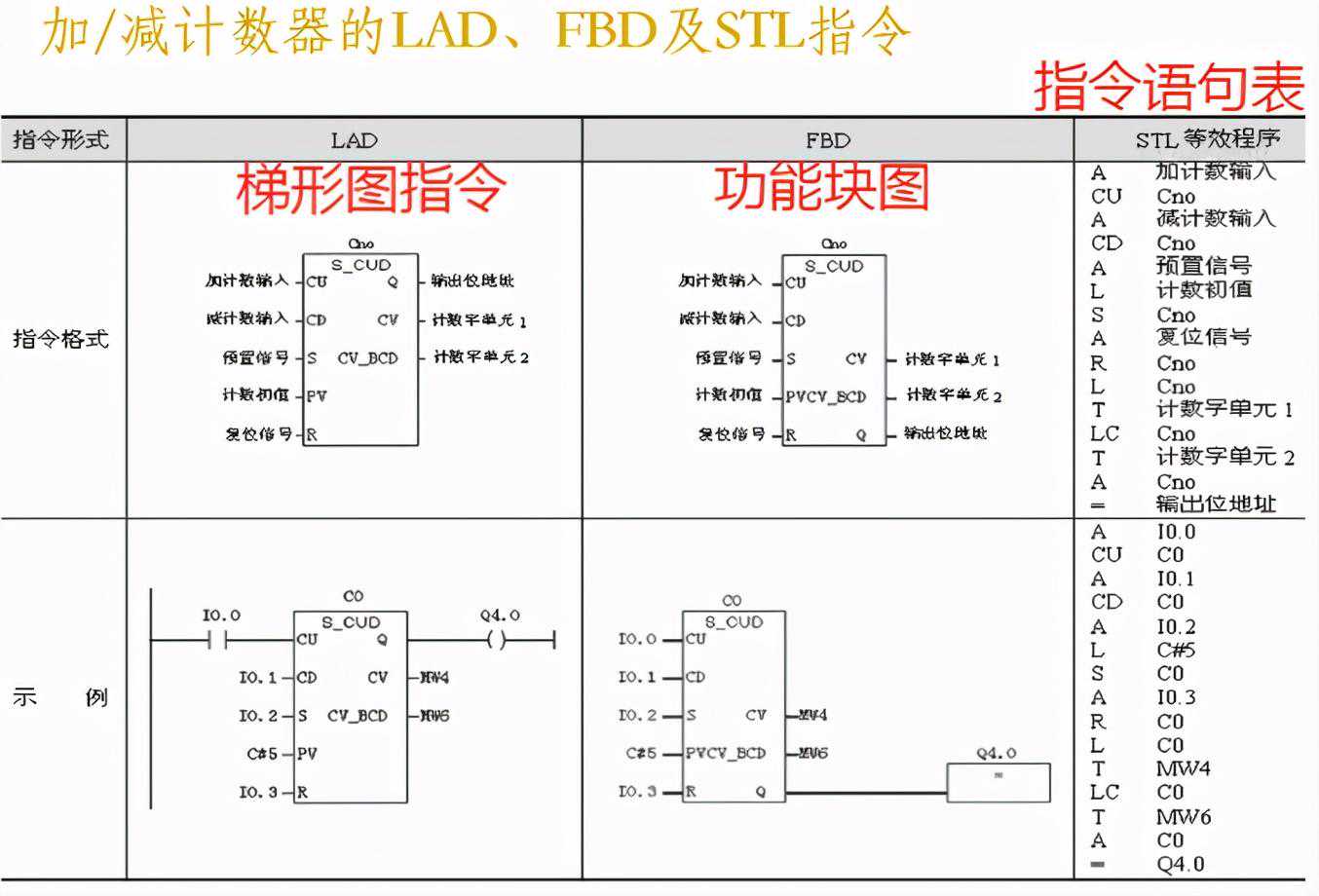

S_CUD（加/减计数器）

S_CU（加计数器）

S_CD（减计数器）

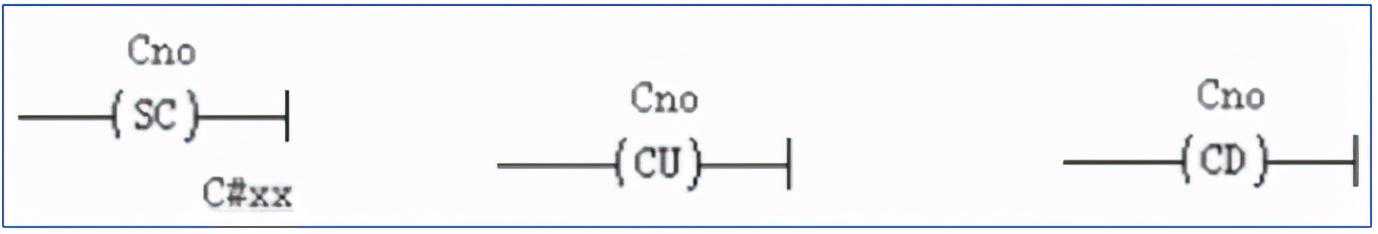

计数器线圈指令

这些指令有计数器初值预置指令SC、加计数器指令CU和减计数器指令CD。

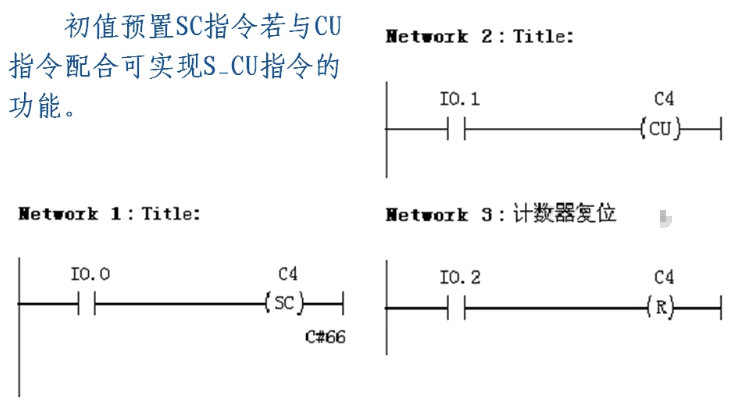

接通C4的当前值预置为66，接通一次，C4的当前值就加1，接通一次C4复位为0。

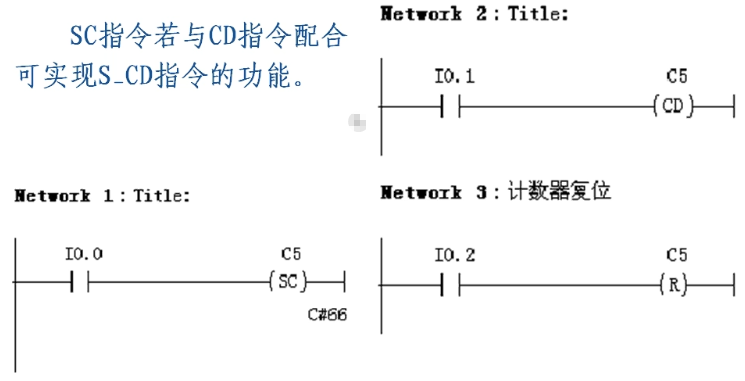

接通C5的当前值预置为66，接通一次，C5的当前值就减1，接通一次C5复位为0。

接通C6的当前值预置为66，接通一次，C6的当前值就加1，接通一次，C6的当前值就减1，接通一次C6复位为0。
