台达PLC和昆仑通态触摸屏通讯设置

今天，我们来一起学下下台达PLC与触摸屏之间无线通信的实现方法。其中触摸屏作为主站，台达PLC作为从站，并采用日系PLC专用无线通讯终端DTD435MC，作为实现无线通讯的硬件设备。

台达PLC和触摸屏通讯关键是对于通讯参数的设置。

触摸屏设置

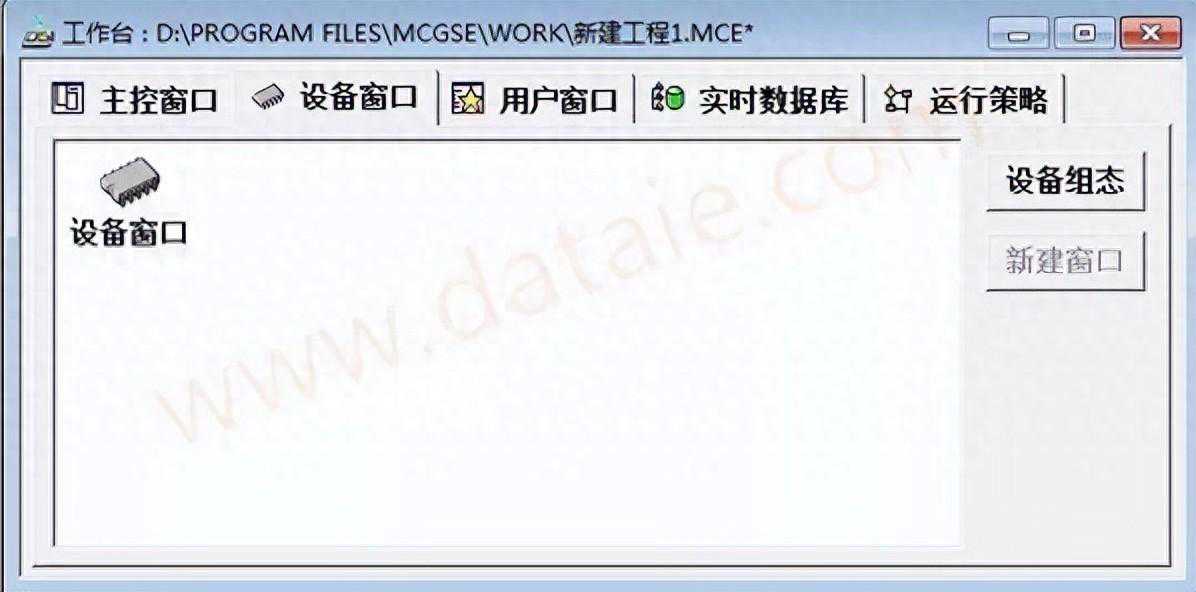

首先打开设备组态对话框如图，双击设备窗口对话框。

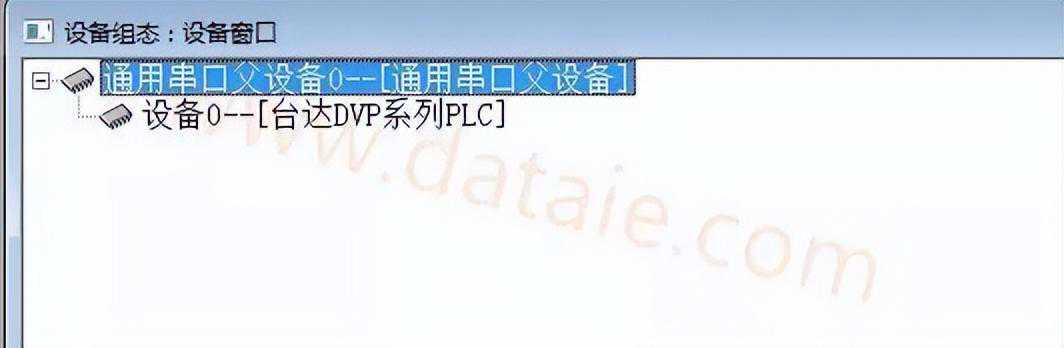

显示下图，添加父设备和台达PLC，然后双击父设备。

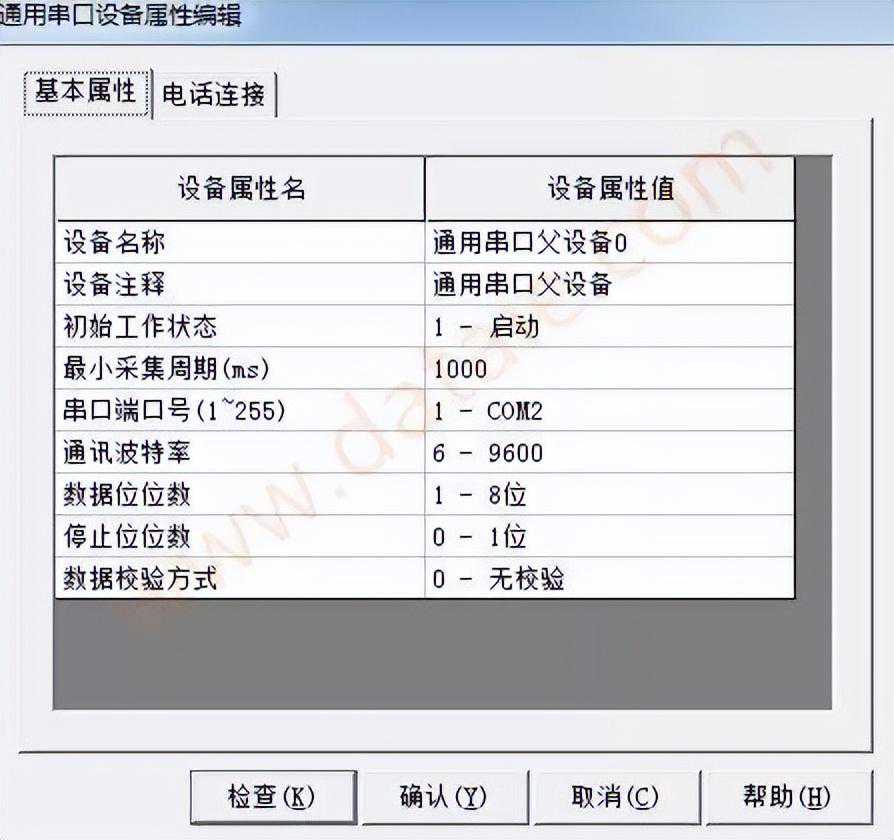

出现参数设置对话框，选择通讯端口，设置波特率、数据位、停止位和校验方式。最后确定。

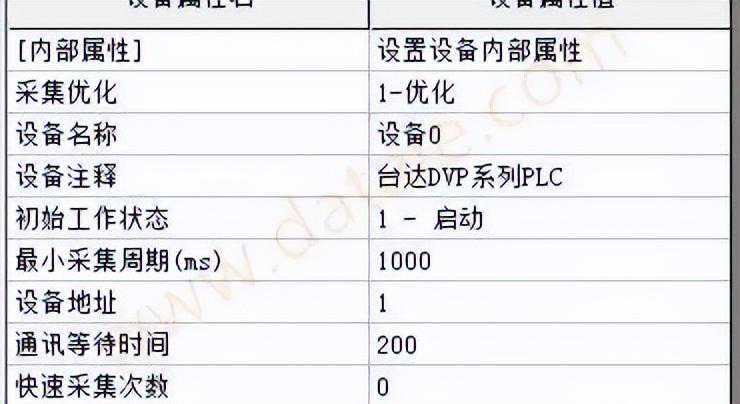

双击设备0打开plc设置。设备地址改为1，采样周期改为1000ms，单击确定。至此触摸屏通讯设置完成。

注：在用户窗口中设置变量时，一定要与PLC的变量统一，否则通讯不上。

台达PLC通讯参数设置

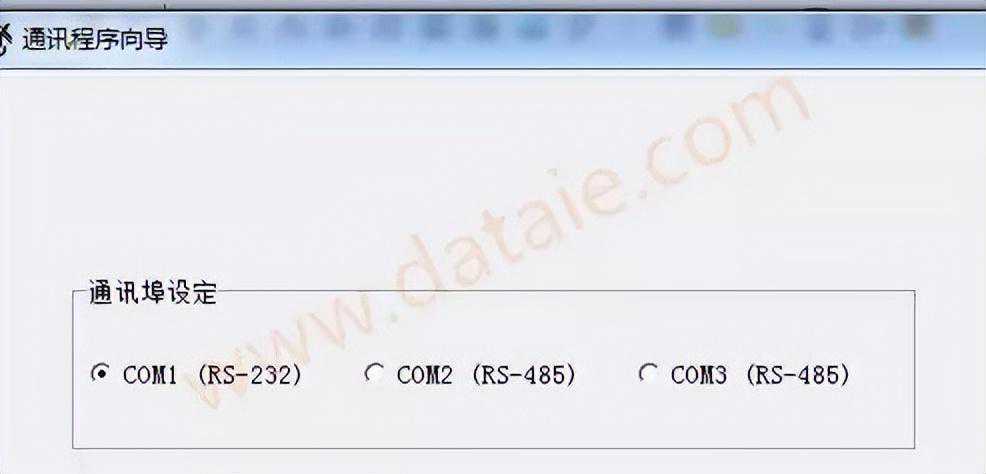

出现PLC通讯参数设置对话框

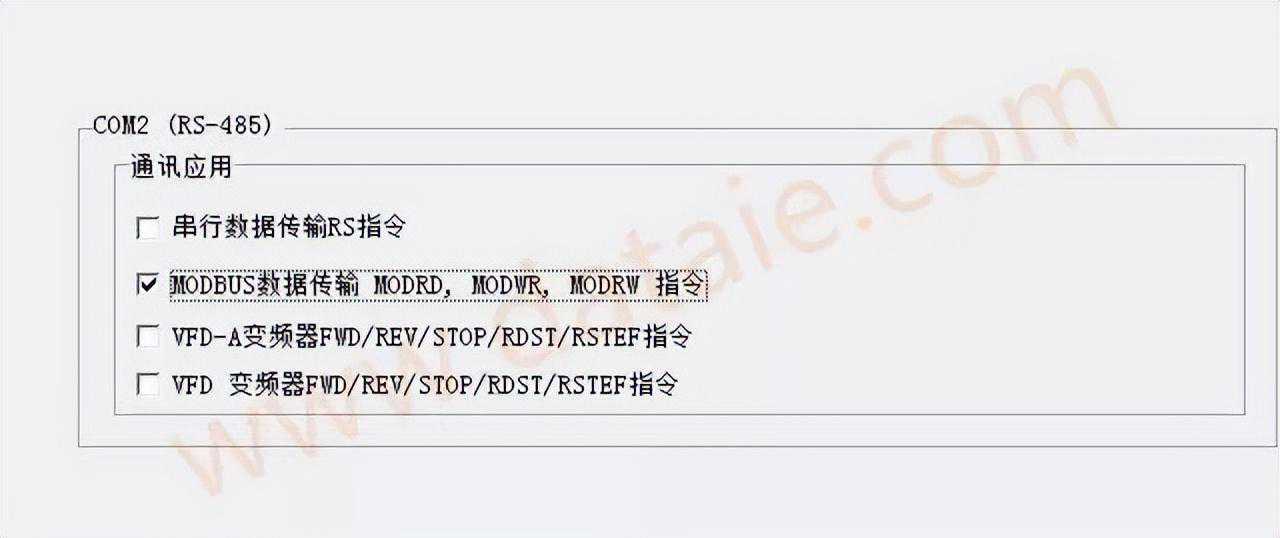

设置条件输入，可视情况而定，单击完成。通讯设置完成。

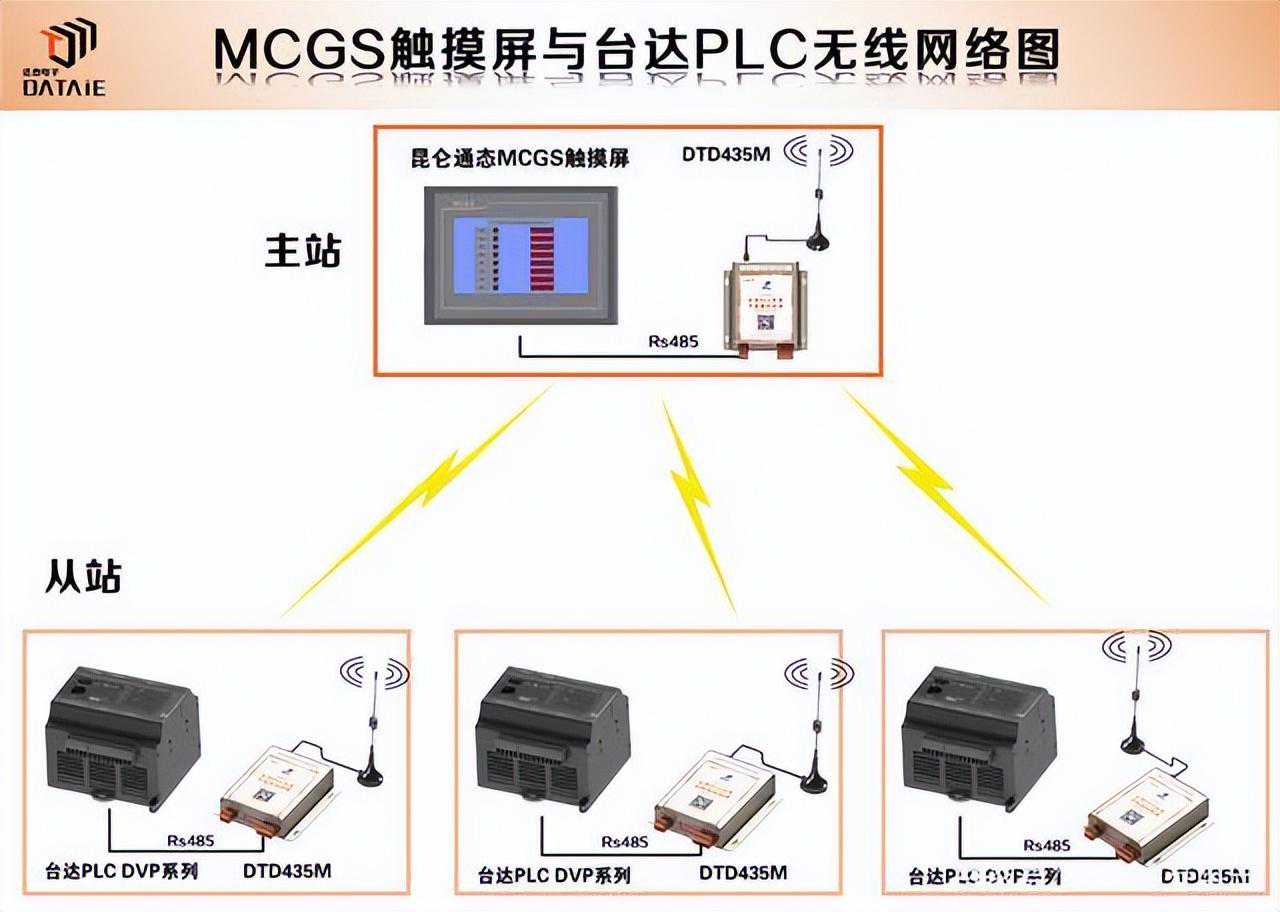

无线通讯网络图如下：

通过DTD435MC方便实现无线网络，无需更改网络参数直接替换有线连接。
