手把手教你学触摸屏，快来围观

上一篇文章我们讲解了如何用触摸屏设计电动机的正反转，这一篇文章我们稍稍加一点难度，用触摸屏设计一个星三角的降压启动，并加入一些其它的条件。现在让我们来看看控制要求。

名称：星三角降压启动

控制要求：

1，包含控制名称，公司信息，联系电话。

2，能够显示时间与日期。

3，在第二个页面上能够控制电动机启动与停止，并且能够设置延时的时间。

4，带有星形与三角形的启动电源指示灯。

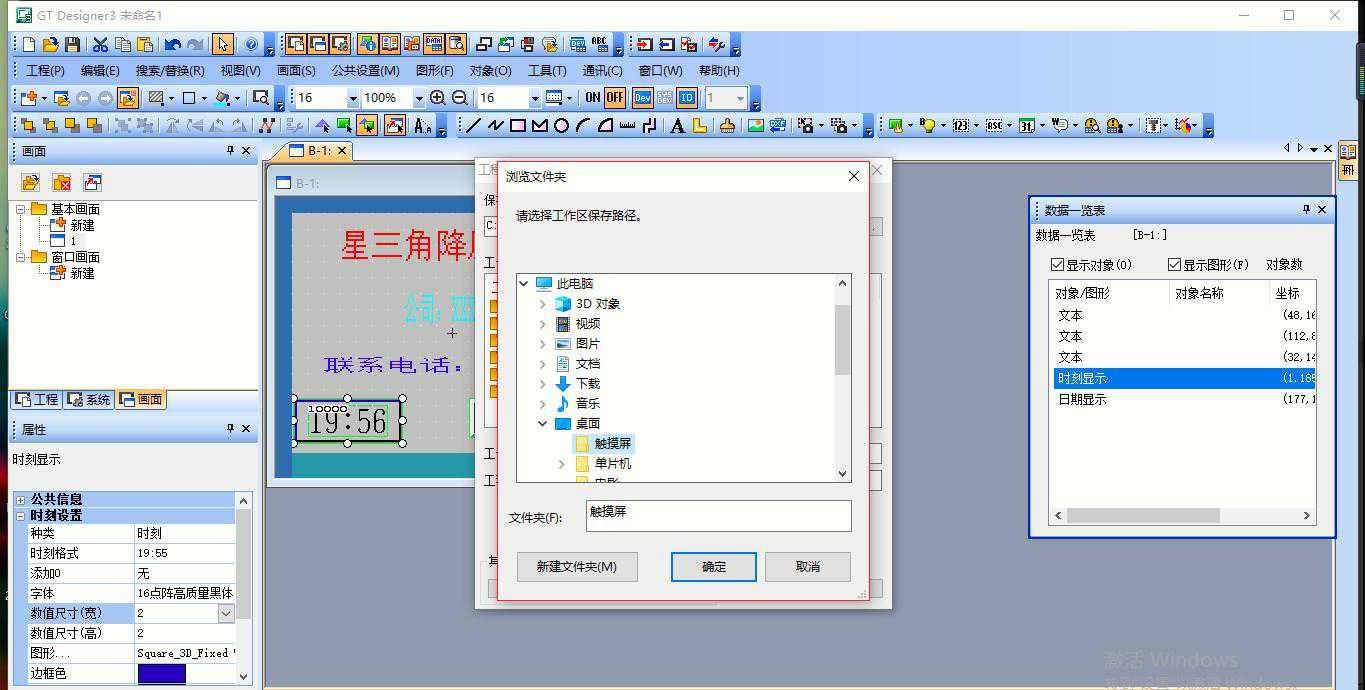

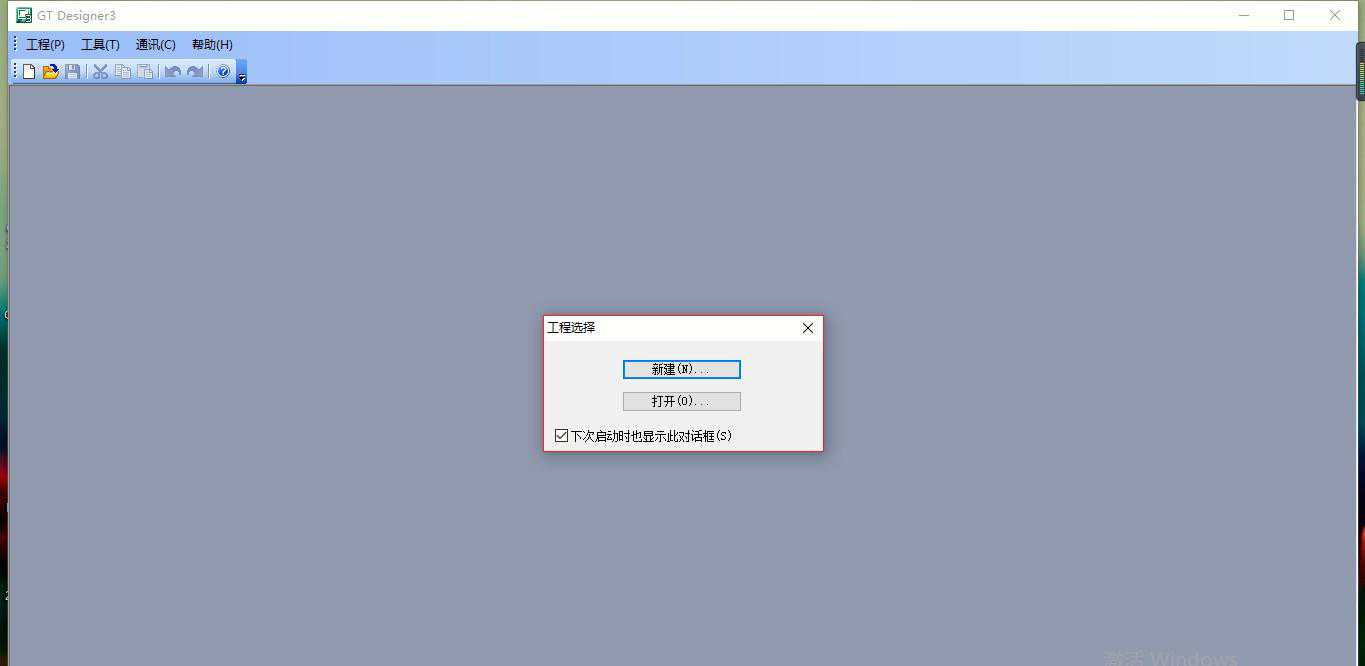

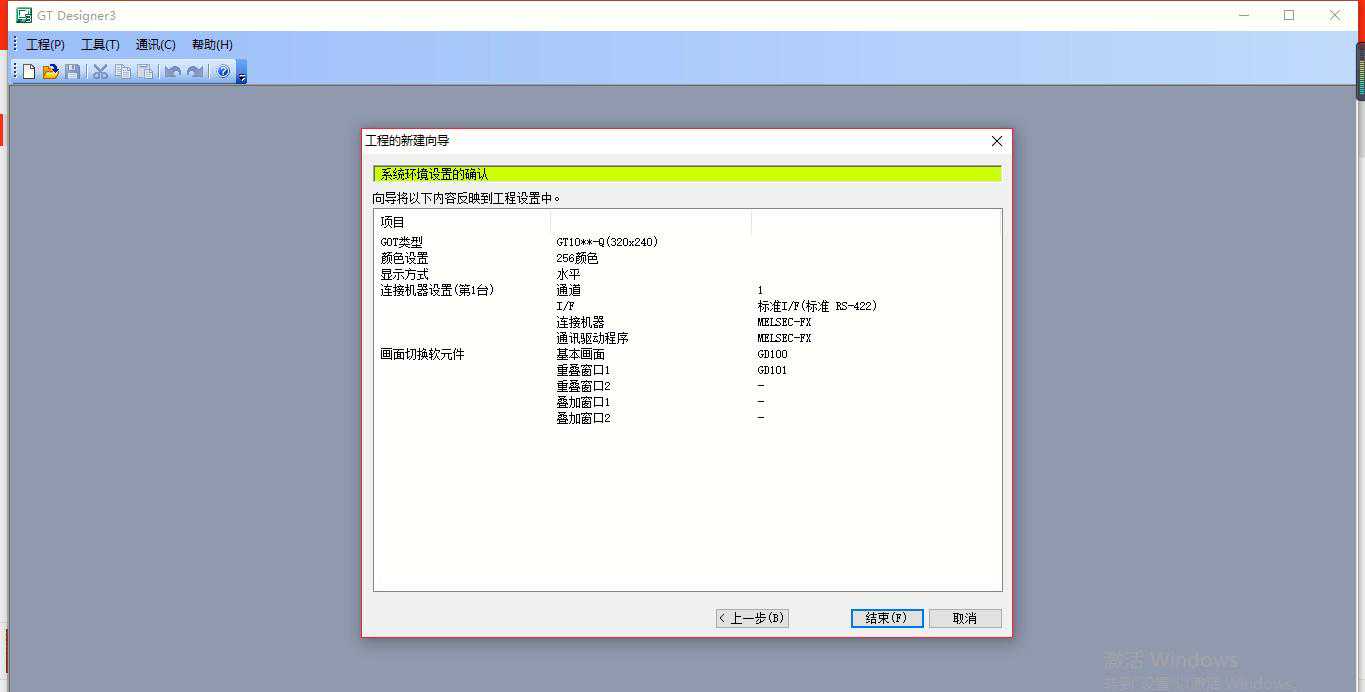

第一步依旧是双击打开GTDesigner3,新建一个项目。

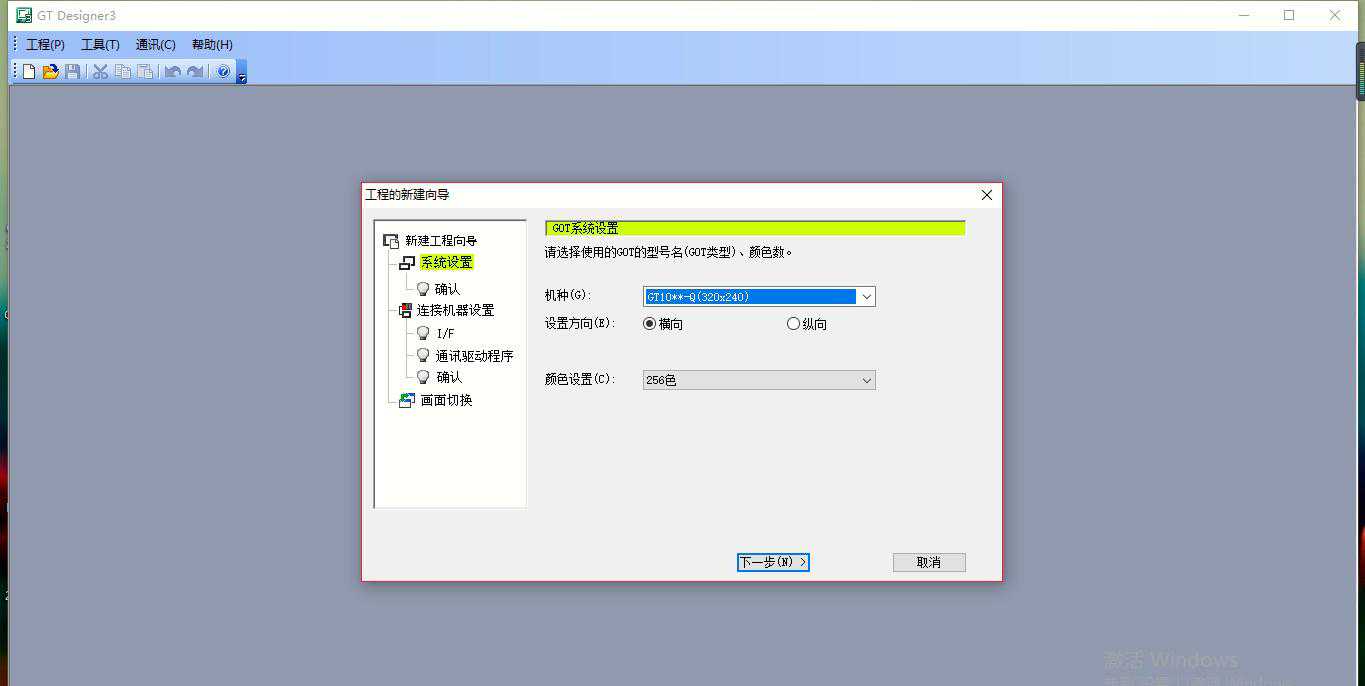

这里根据大家需求进行选择，我们选择GT1000系列的。

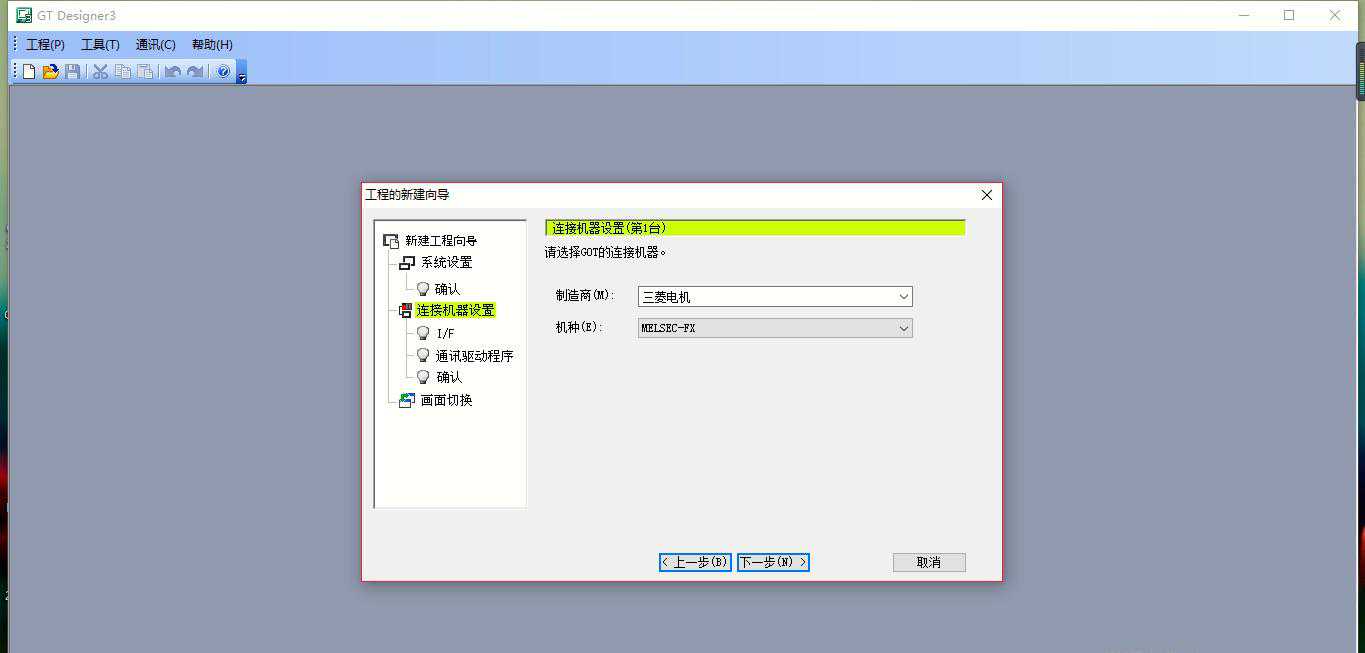

选择三菱电机FX系列的。

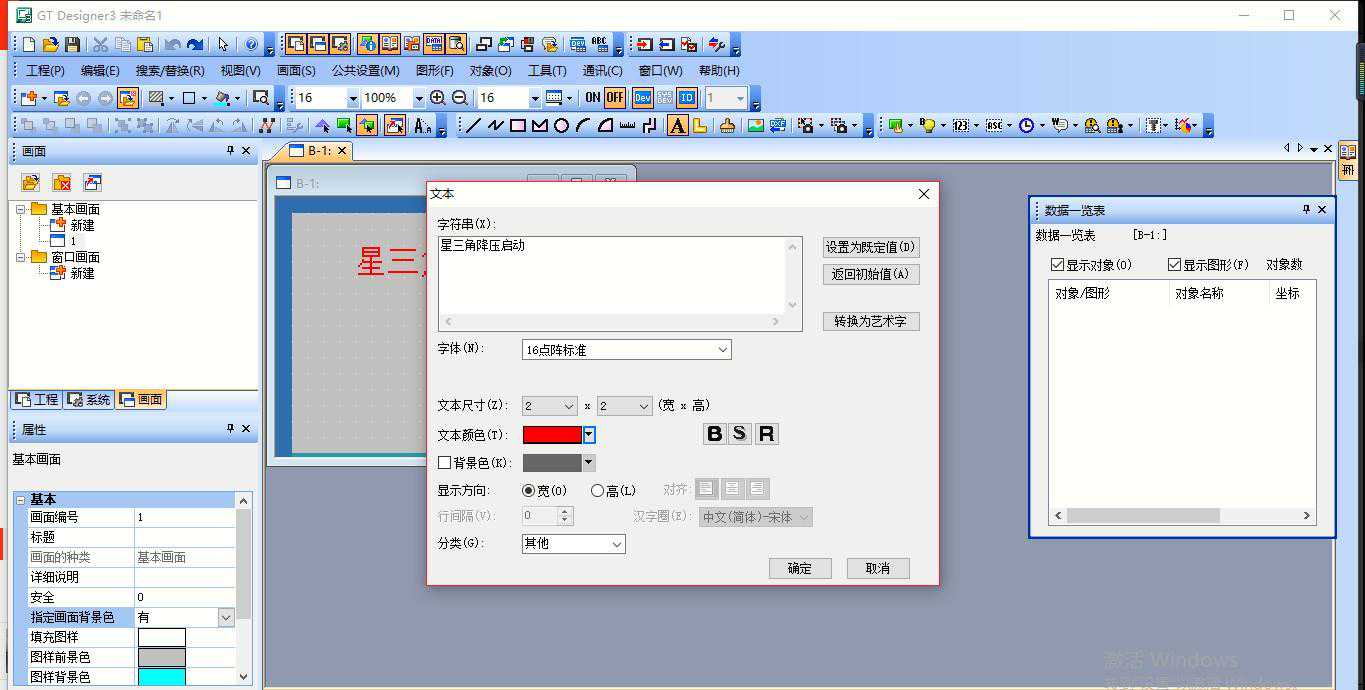

选择写入文本，把我们项目名字：星三角降压启动写好，

同样的，再把公司名称，联系电话写好。

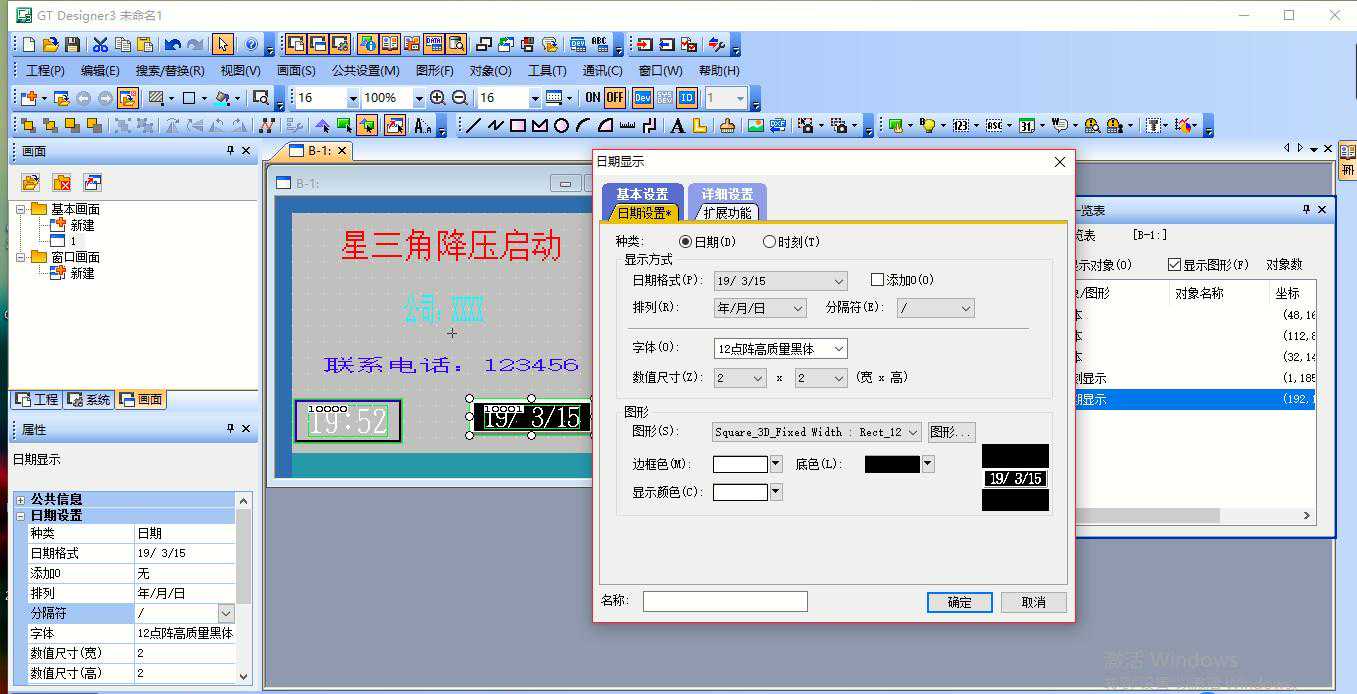

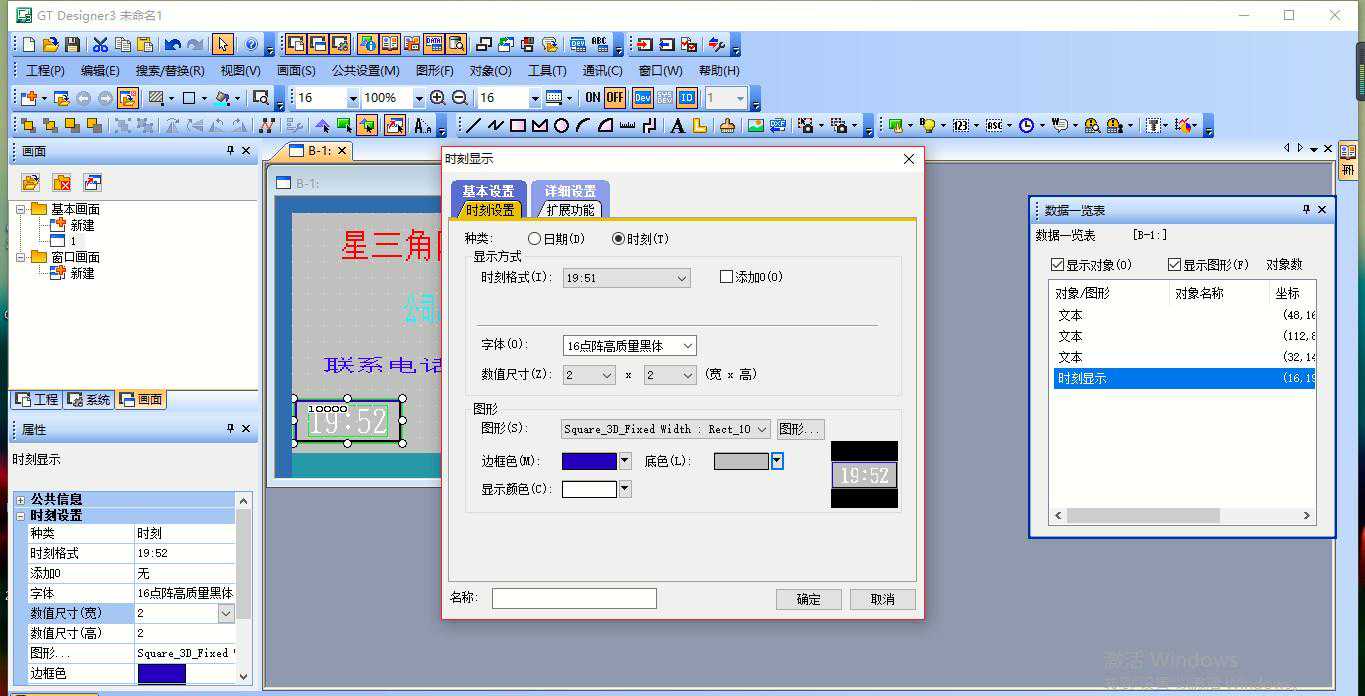

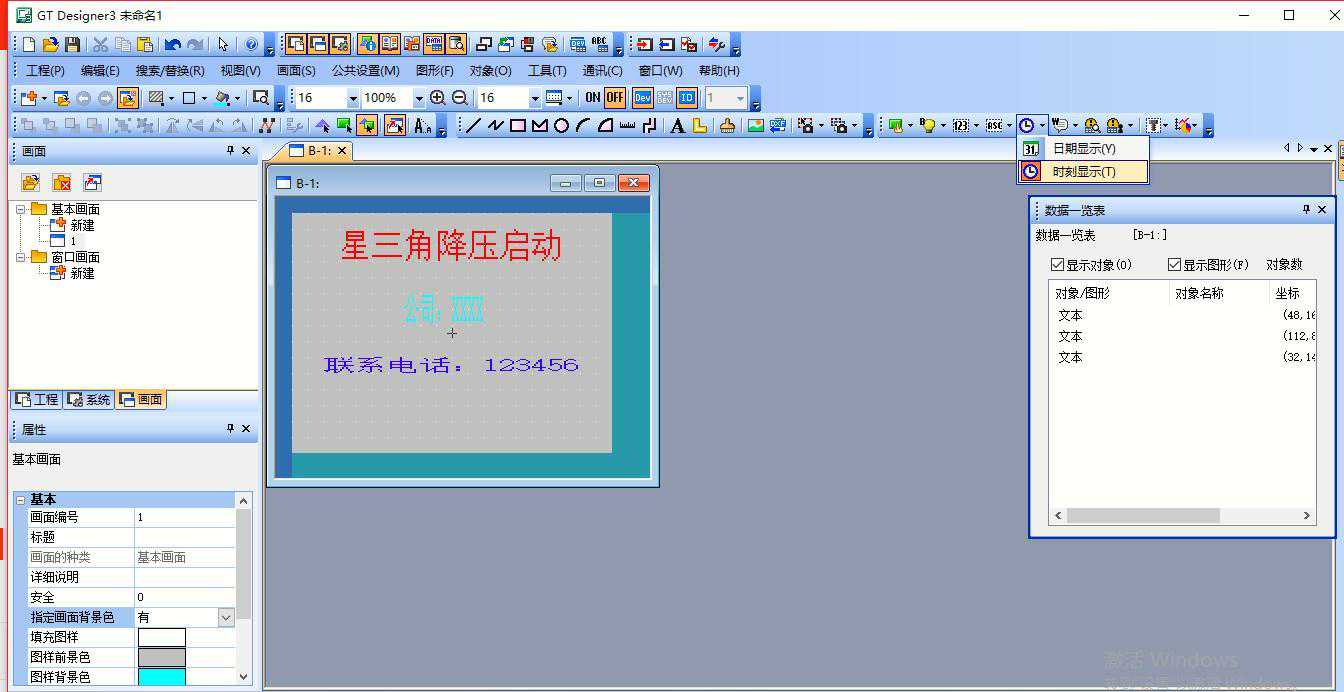

再选择日期设置，这样我们就可以把日期也给加上来。

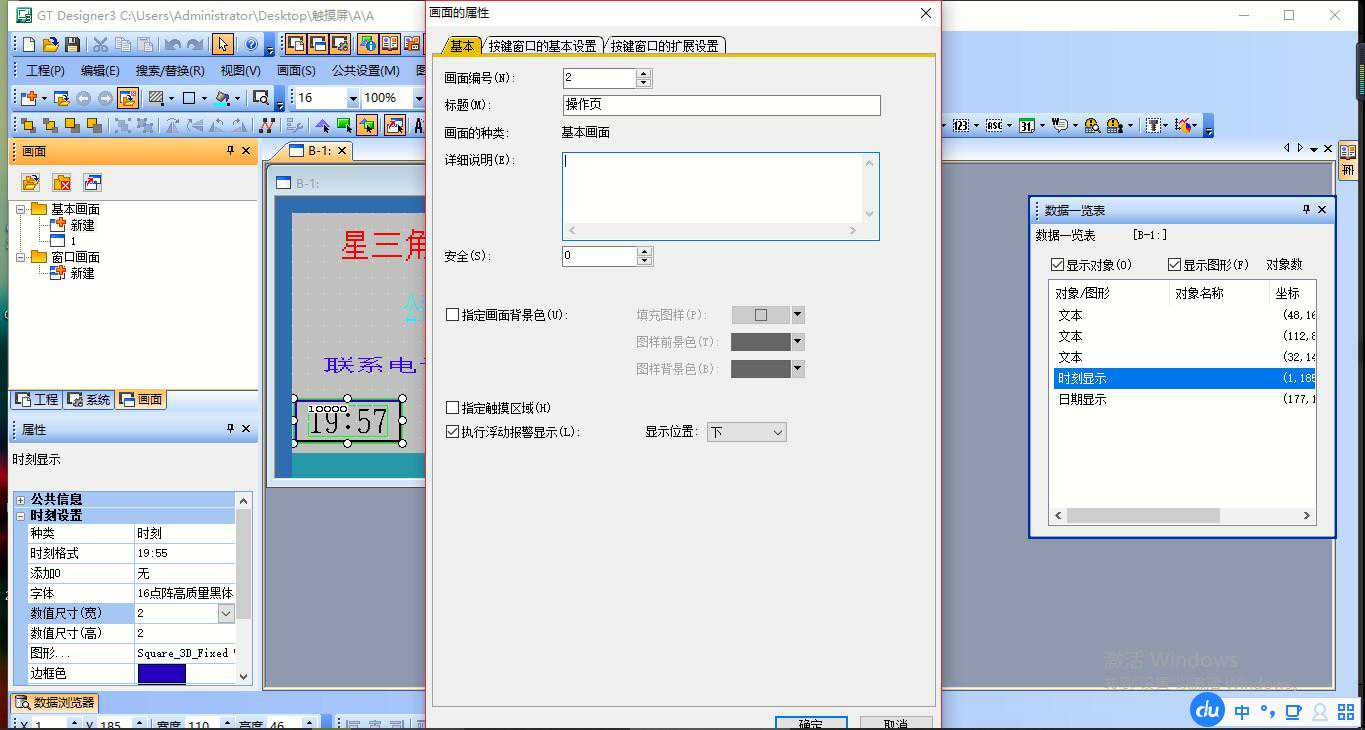

好，现在我们新建下一个页面。并且把它命名为操作页。

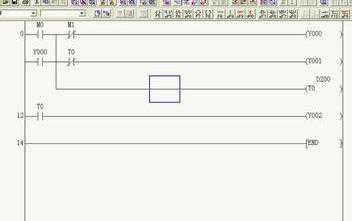

从梯形图上可以看到启动按钮为M0，停止按钮为M1，延时按钮为T0.

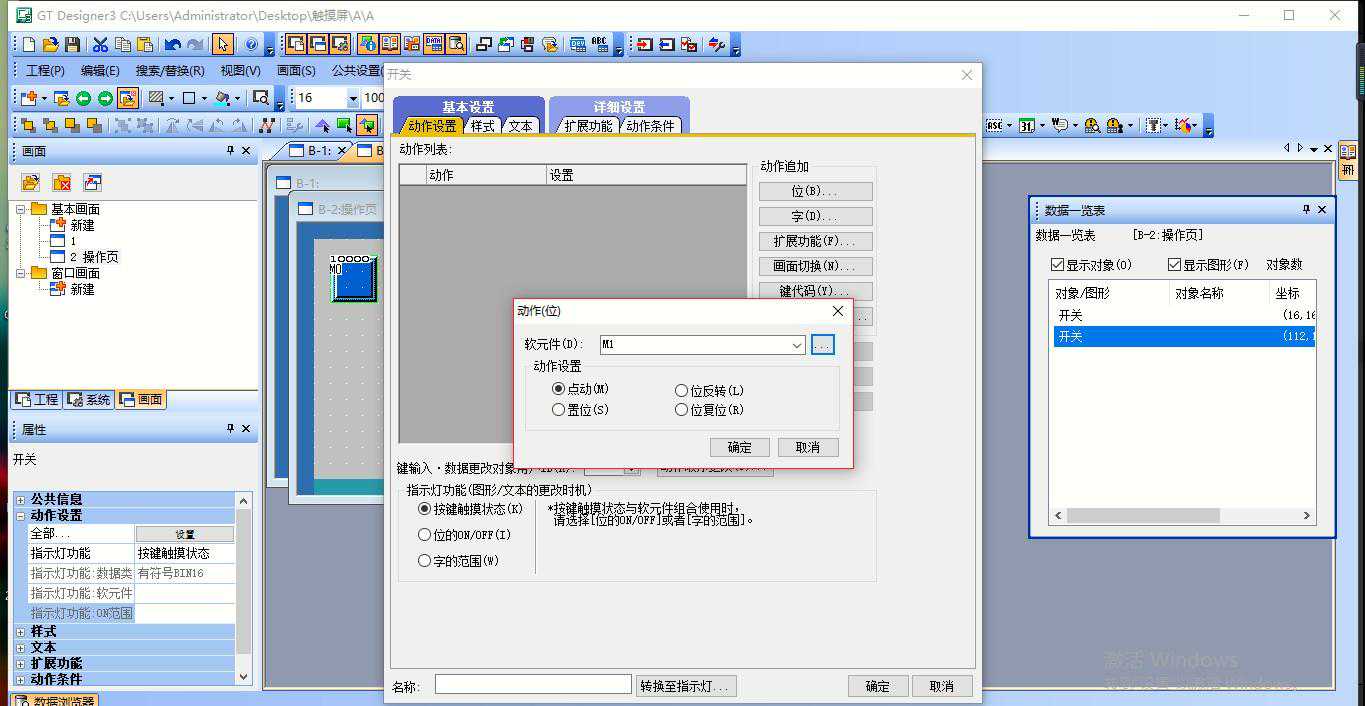

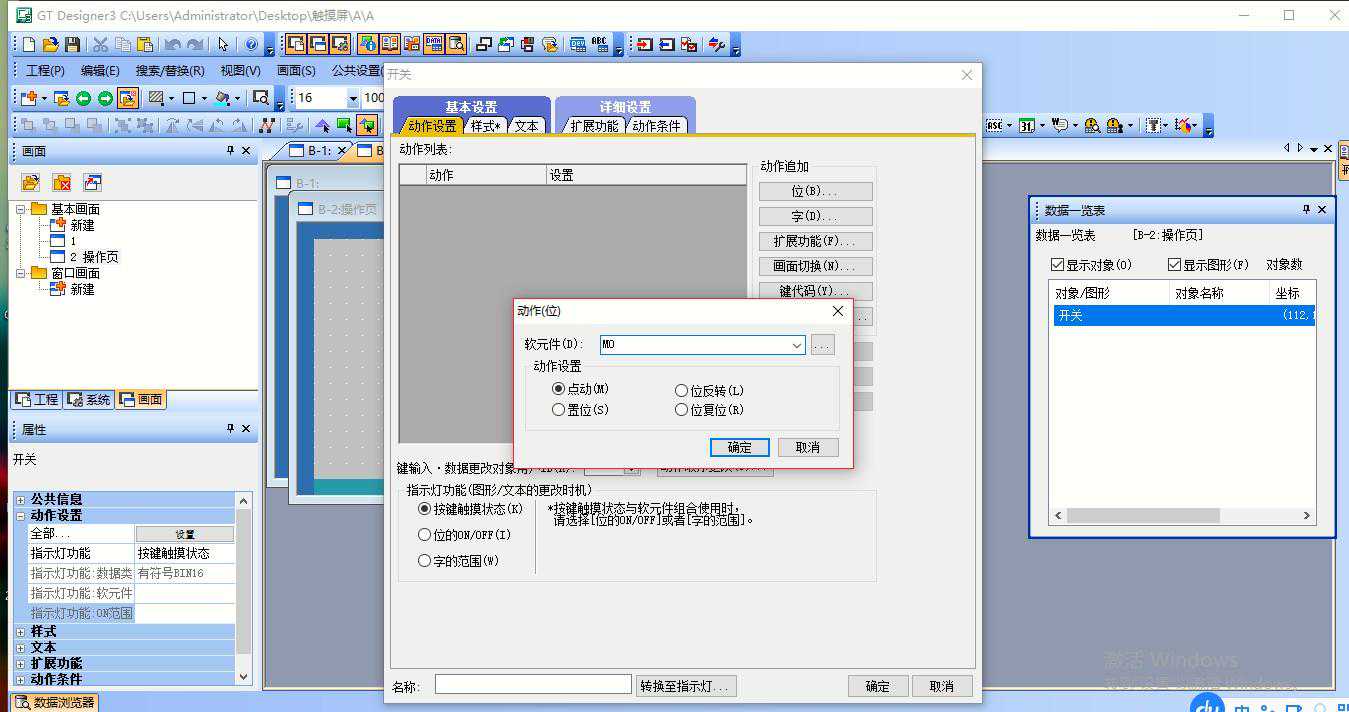

由梯形图我们知道，停止按钮为M1。所以我们按照和上一张图同样的方法，选择位开关，设计软元件为M1.

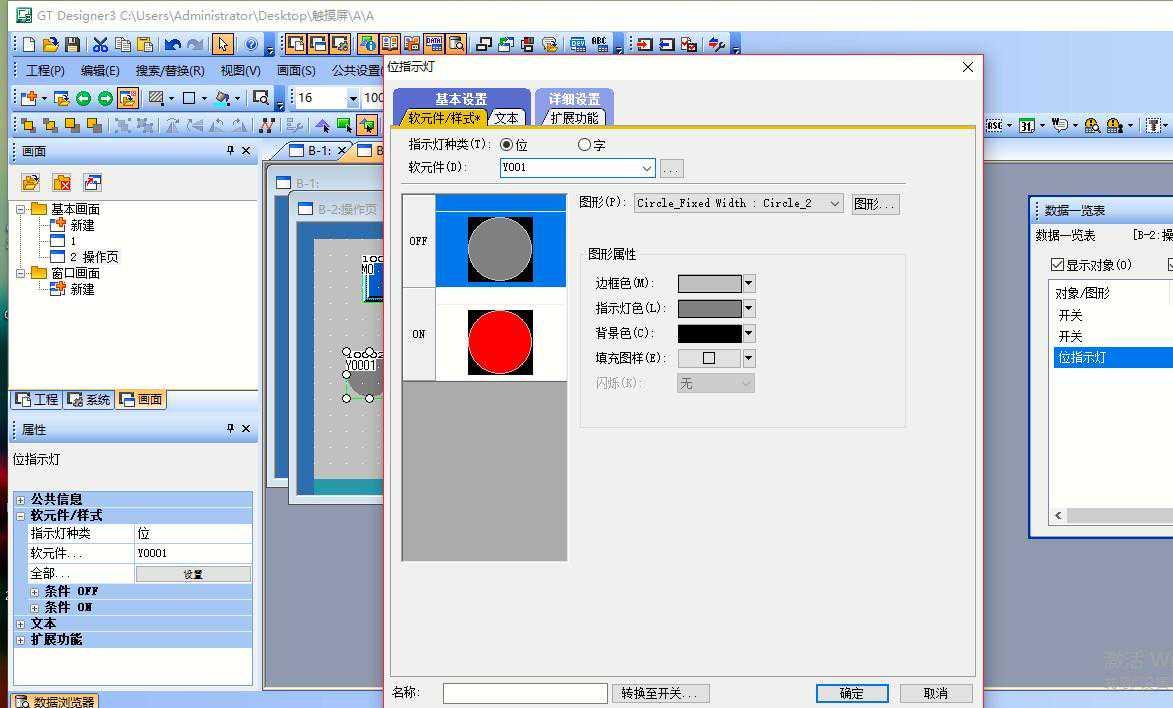

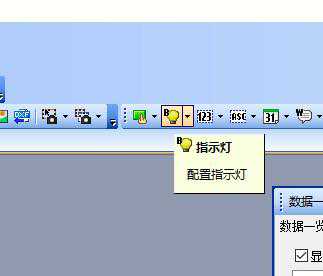

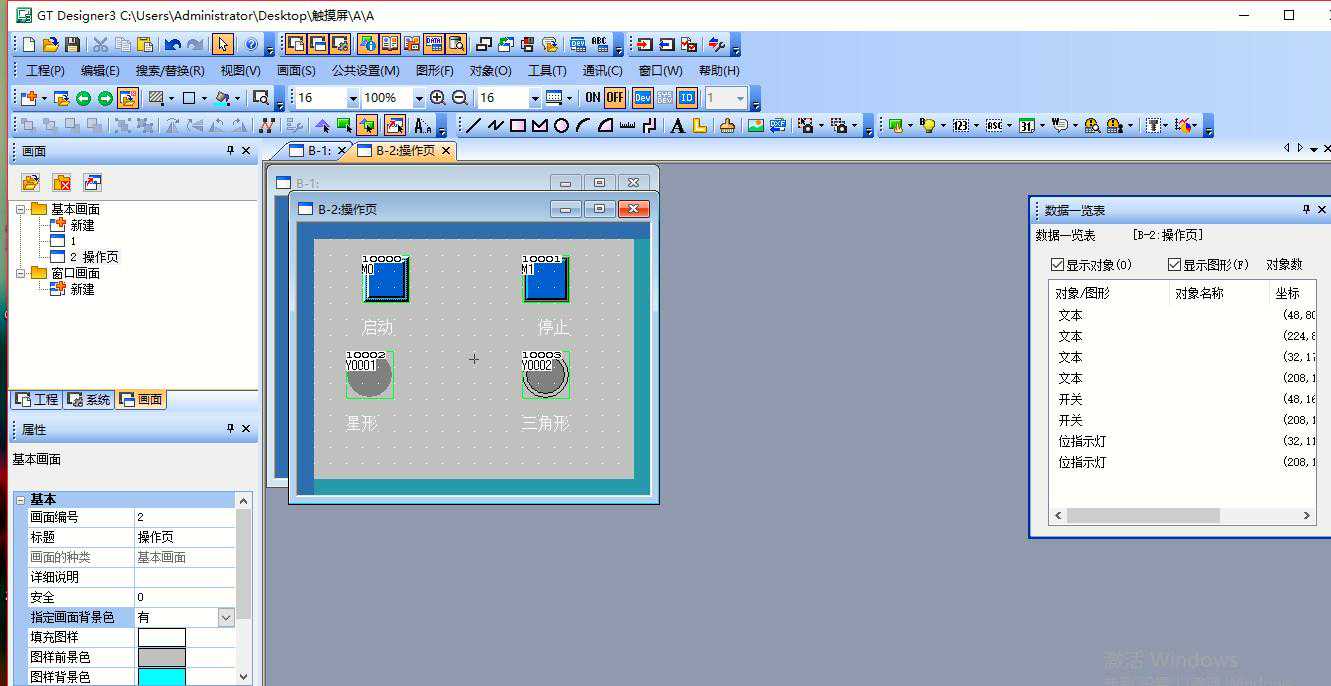

选择位指示灯，设计软元件为Y001。

然后下一个指示灯也是同样的道理，只不过软元件变成了Y002。

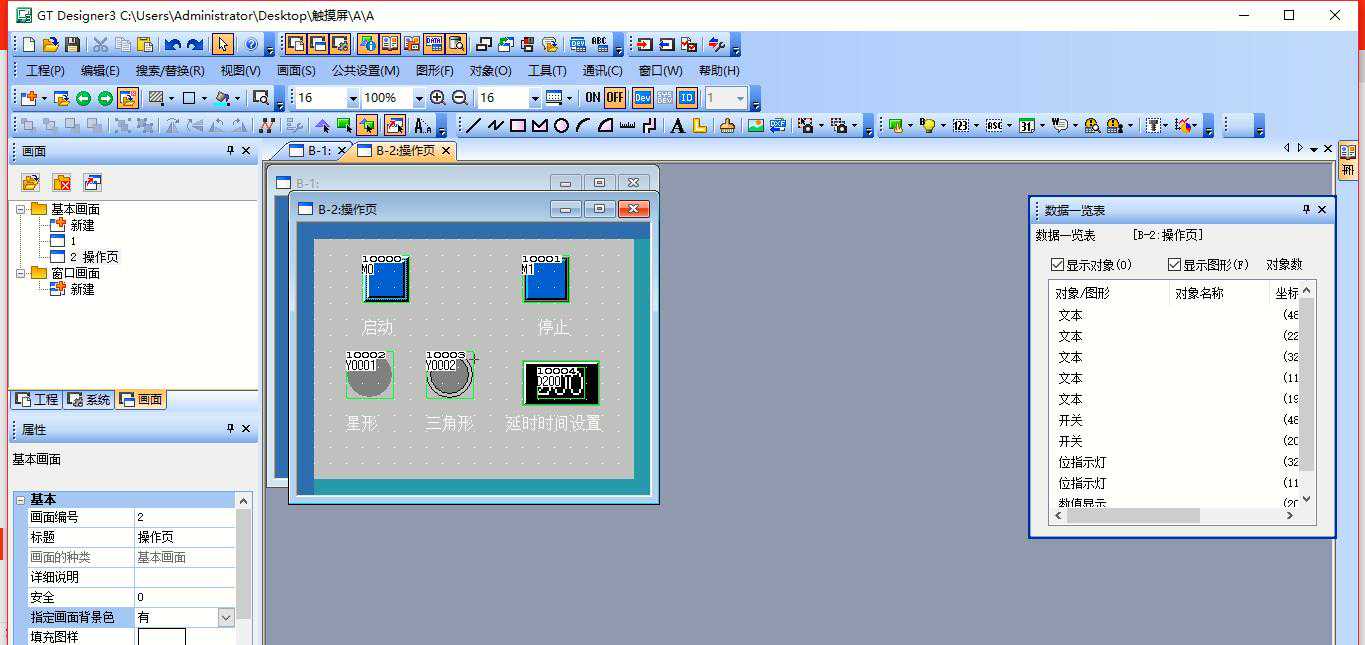

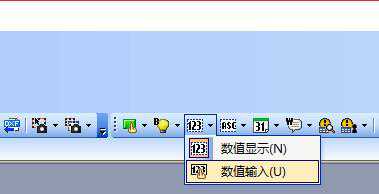

现在我们设置调控延时时间的，调控按钮。我们选择数值输入。

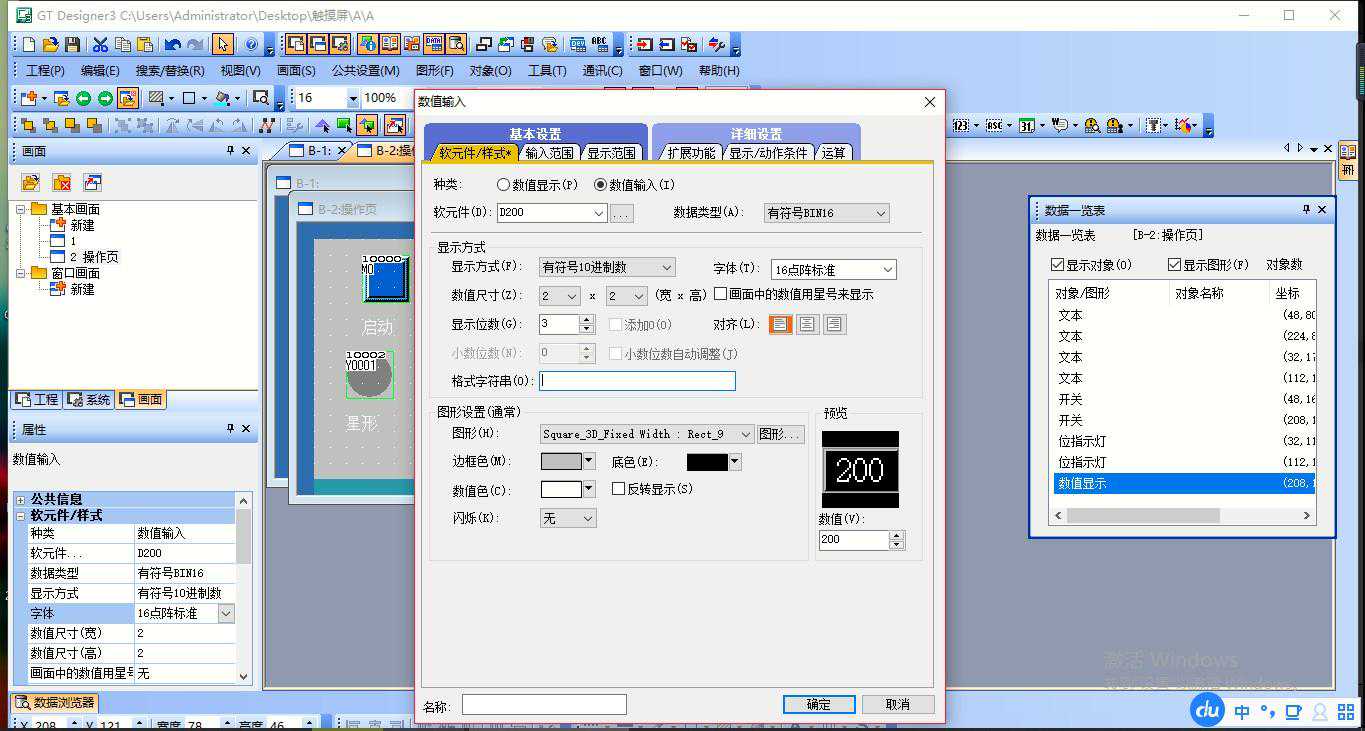

选择数值输入，设置软元件为D200尺寸为2x2，因为我们只需要显示200，所以我们把数值的显示位数设计成三位数就可以了。图形与边框色，各位朋友喜欢什么颜色就调什么颜色就OK了。
