1分钟带你了解FX5UPLC的特点和硬件结构介绍

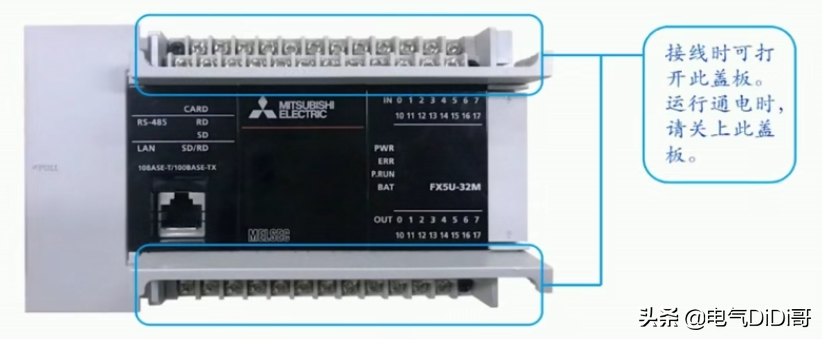

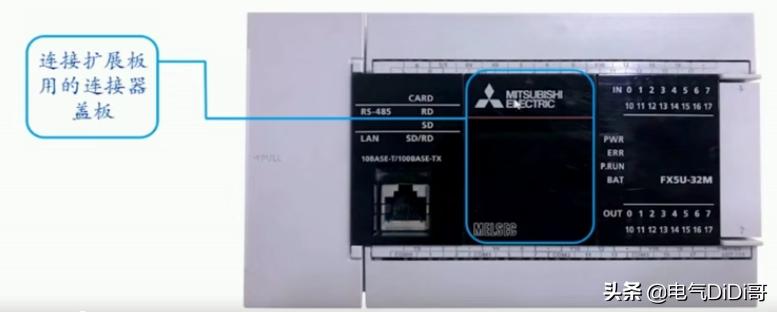

FX5UPLC的特点和硬件结构

CARDLED：显示SD存储卡是否可以使用。

灯亮：可以使用，或不可拆下

闪烁：准备中。

灯灭：未插入，或可拆下

RDLED：用内置RS-485通信接收数据时灯亮。

SDLED：用内置RS-485通信发送数据时灯亮。

.SD/RDLED：用内置以太网通信收发数据时灯亮。

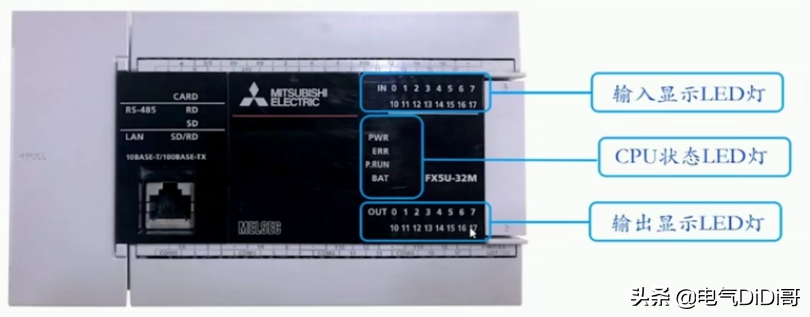

PWRLED：显示CPU模块的通电状态。

灯亮：通电中。

灯灭：停电中，或硬件异常。

ERRLED：显示CPU模块的错误状态。

灯亮：发生出错中或硬件异常。

闪烁：出厂状态，发生错误中，硬件异常或复位中。

灯灭：正常动作。

PRUNLED：显示程序的动作状态。

灯亮：正常动作中。

闪烁：PAUSE状态。

灯灭：停止中，或发生停止错误中。

BATLED：显示电池的状态。

闪烁：发生电池错误中。

灯灭：正常动作中。

当做一个温度的检测时，就需要以下端子。

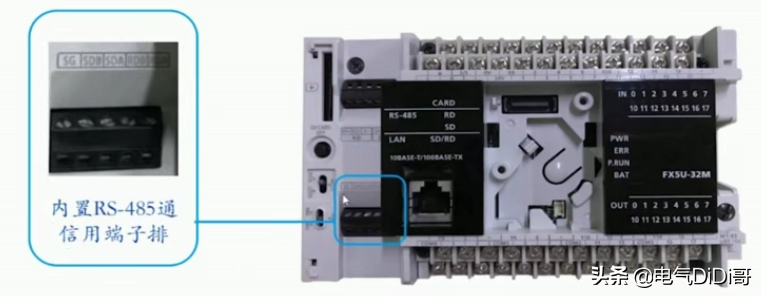

RS485端子排

存储卡

1、将SD存储卡的凹口朝下，笔直地插入卡槽

2、SD存储卡处于可使用状态前CARDLED闪烁；SD存储卡变为可使用状态时，CARDLED亮灯。

3、即使安装了SD存储卡，CARDLED仍不亮灯时，应通过工程工具确认SM606(SD存储卡强制使用停止指示)和SM607(SID存储卡强制使用停止状态标志)是否为OFF。

1、按压SD存储卡使用停止开关1秒以上，将SD存储卡设为访问停止状态。访问停止处理过程中CARDLED闪烁，处理结束后媳灯。

2、将SD卡按压一次后，笔直的拔出SD卡。

想对软元件存储器、时钟数据进行停电保持时要使用电池。停电保持时需要的参数。

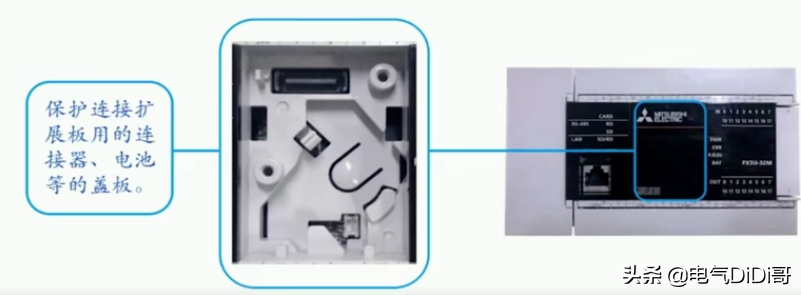

电池的安装(CPU模块出厂时未内置电池)

1、断开电源后，插入电池的电池用接口。

2、将电池放入下方卡扣内侧，将上方卡扣向左上方按压，同时将电池嵌入电池座中。

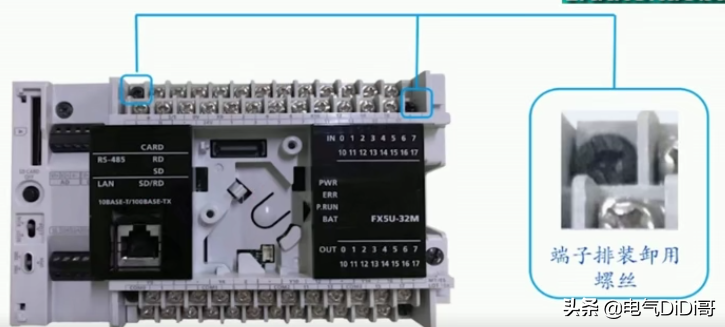

整个PLC拆卸的过程
