PLC编程，置位优先SR和复位优先RS到底该怎么选

学习PLC都知道CPU的是从上至下逐级、循环扫描的，也就不存在两条指令同时执行。

所以线圈格式的置位、复位指令有优先级。SR触发器与RS触发器的置位输入和复位输入在同一条指令里，置位和复位输入谁在指令输入端的下面谁后执行。

功能：置位双稳态触发器，置位优先。

逻辑关系：Q1=(NOTRESETANDQ1)ORSET1

PS：SET1为置位信号，RESET为复位信号。

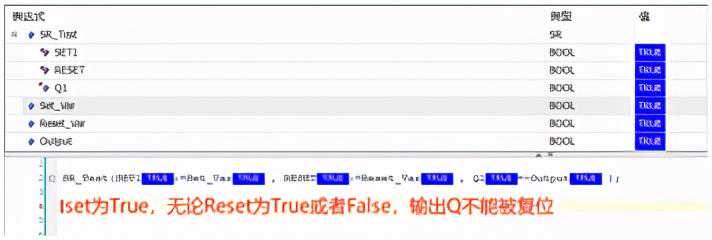

解析：当SET1为“1”时，不论RESET是否为“1”，Q1输出都为“1”；

当SET1为“0”

时，如果Q1输出为“1”，一旦RESET为“1”，Q1输出立刻复位为“0”。如果Q1输出为

“0”，不论RESET为“1”或者“0”，Q1输出保持为“0”。

时序图状态表

示例：某系统需要一个停机信号，并要求系统出现故障后要求马上停机，控制设备停机的

输出信号为bStopMachine，如该变量被置位“1”，让需要让系统安全停机。否则可以正常运行。

设备的运行信号为bRun，当系统中如出现任一故障bError会被置位“1”。

因为bError的优先权高于bRun，故bError需要对应置位优先，

只有当没有故障时，bRun为ON才有意义。

功能：复位双稳态触发器，复位优先。

逻辑关系：Q1=NOTRESET1AND(Q1ORSET)

PS：SET为置位信号，RESET1为复位信号。

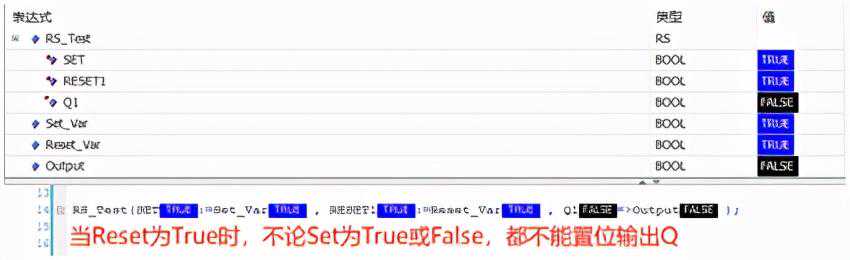

解析：当RESET1为“1”时，不论SET是否为“1”，Q1输出都为“0”；

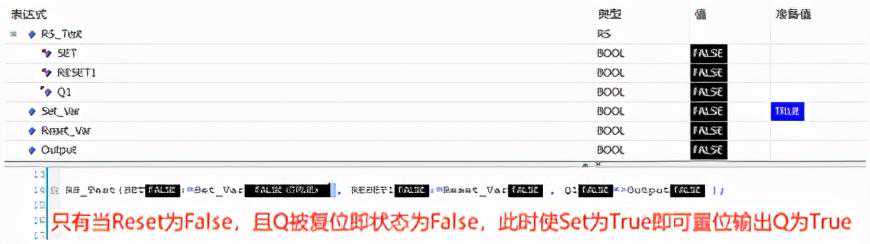

当RESET1为“0”时，如果Q1输出为“0”,一旦SET为“1”，Q1输出立刻置位为“1”。如果Q1输出为“1”，不论SET为“1”或者“0”，Q1输出保持为“1”。

时序图状态表
