学会VB脚本读取变量值，实现西门子Wincc V14模拟球球登录界面

全文约800字，通读约4分钟。

读完本章，你将学会以下内容：

一：VB脚本读取变量值的用途

二：VB脚本如何读取变量值

三：实例：模拟QQ登陆界面，输入的QQ密码为隐藏的

如果你不喜欢这篇文章，请在文末投票处选出需要优化的地方可以吗？多谢多谢！

准备阶段：创建与QQ登陆界面相同的画面→创建一个I/O域，隐藏输入，用来输入QQ密码→创建一个文本域_1用来将输入的密码值显示出来→创建一个登陆按钮。创建之后如下图所示：

组态的画面

一：VB读取变量值得作用

西门子WinccV14利用VB脚本读取变量的值之后，有以下作用：

（1）：读取变量的值用于计算

（2）：读取变量的值用于判断PLC程序的状态，进行故障诊断

（3）：读取变量的值用于对项目进行加锁/解锁

二：VB脚本如何读写变量值

首先要知道，西门子WinccV14的所有项目，基本上都是基于其运行系统（WinccRunTime）来运行的。你可以将西门子触摸屏当做是一台小型的电脑，其自带的操作系统是WinccCE，而我们自己组态的项目，是在其RunTime上运行的。

因此，要想访问WinccV14的变量，我们需要先通过HMIRuntime对象，联系到SmartTags对象列表，然后在定位到某个变量。

即，代码为：

("需要读取变量的名称")

比如你需要读取变量"锁定程序的密码"这一变量，你便可以用以下代码：

("锁定程序的密码")

三：实例：模拟QQ登陆界面，获取你输入的QQ密码值

编程要求：创建脚本"Get_Password"脚本，创建QQ密码值变量"QQ_PassWord_In"用来存储你输入的密码值，当你按下登陆按钮时触发脚本，脚本读取QQ_PassWord_In变量的值，并输出到文本域_1上显示出来。

（注：设置文本域显示内容的代码在前几章讲解过）

代码如下：

SubGet_Password()

DimA//定义变量A，用来存储获取的QQ密码值

A=("QQ_PassWord_In")//获取变量QQ_PassWord_In的值给A

("画面_1").ScreenItems("文本域_1").Text="你输入的值"A

//将A的值输出到文本域_1中

Sub

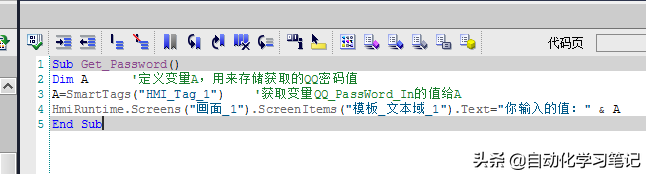

实际代码如下图所示：

实际VB脚本获取QQ密码的代码

仿真运行结果如下：

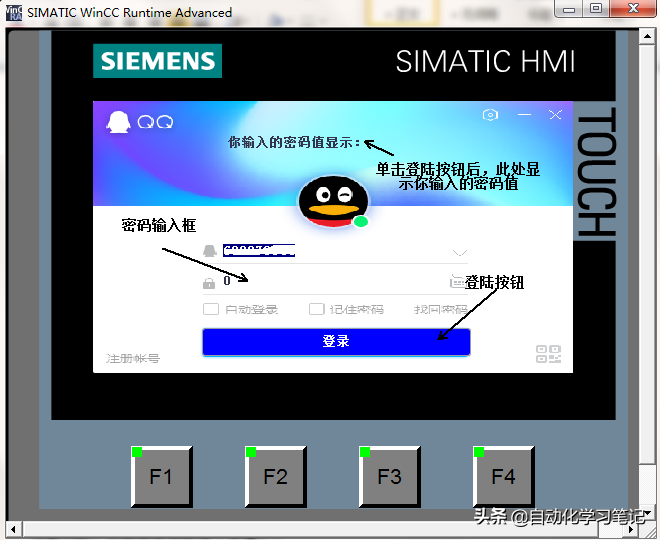

当你输入密码后，密码自动隐藏，你看不到

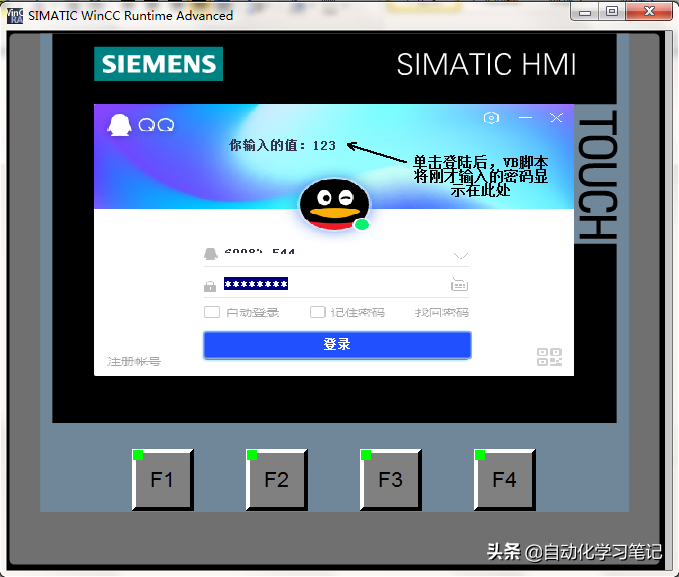

当你单击登录按钮后，如下图所示：

当你单击登陆后，上访提示你的输入值，说明VB脚本成功读取了变量值

PS：下期将会以QQ密码和账号为例，讲解如何对WinccV14项目编写密码脚本。
