三菱触摸屏GS系列同时控制两台设备画面制作和程序编写

GS2107-WTB触摸屏同时控制两台三菱设备

GS2107-WTB同时控制FX5U和FX3SA设备

目录

一、硬件连接

二、触摸屏设置和画面制作

三、程序编写

一、硬件连接

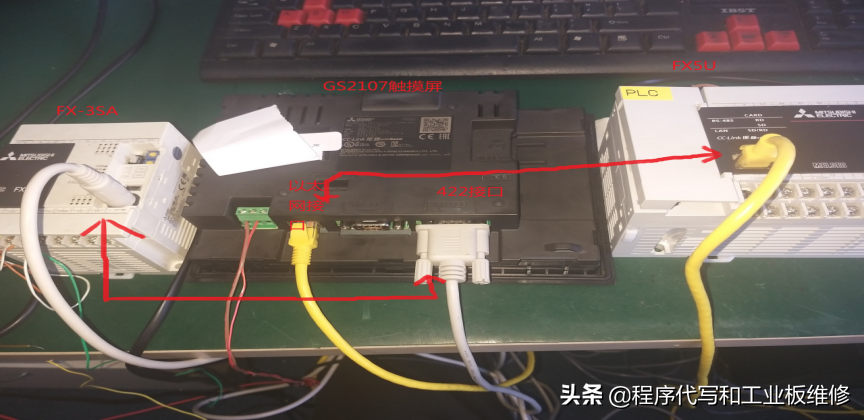

1）整体硬件连接

二、触摸屏设置和画面制作

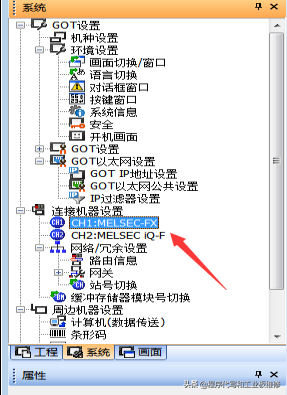

1）注意：连接机器设置需要设置两个通道

2）CH1通道参数设置（FX3SA）

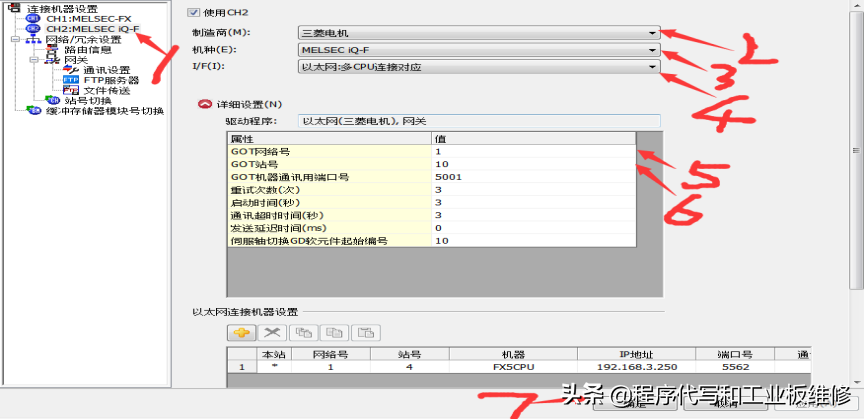

3）CH2通道参数设置（IQ-F）

4）FX3SA通道1"位开关设置"

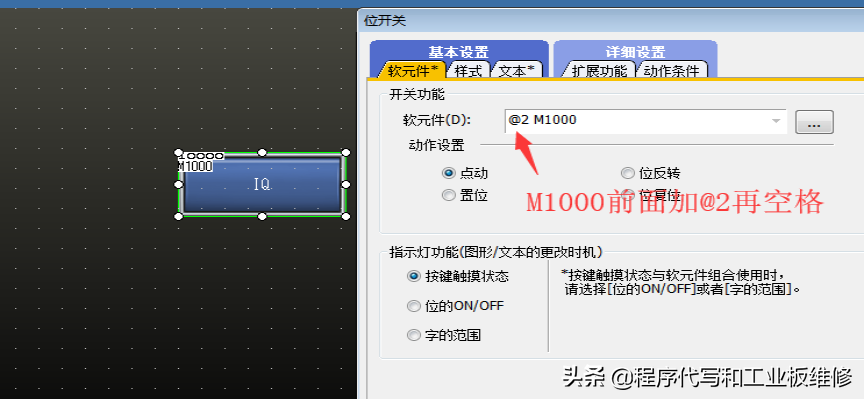

5）IQ-F通道2位开关设置，注意前面要加@2

三、程序编写

以上触摸屏参数设置和画面制作完成后开始编写程序：

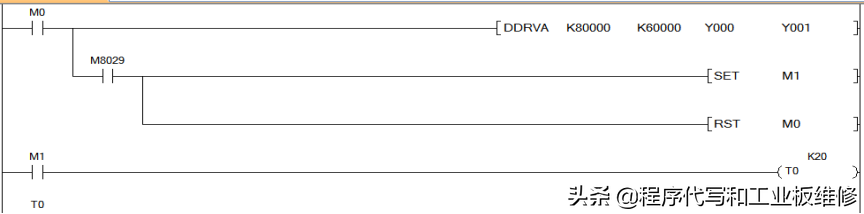

1）随意举一段（FX3SA）程序，只要触摸屏触摸一下"FX"，M0即为"1"。

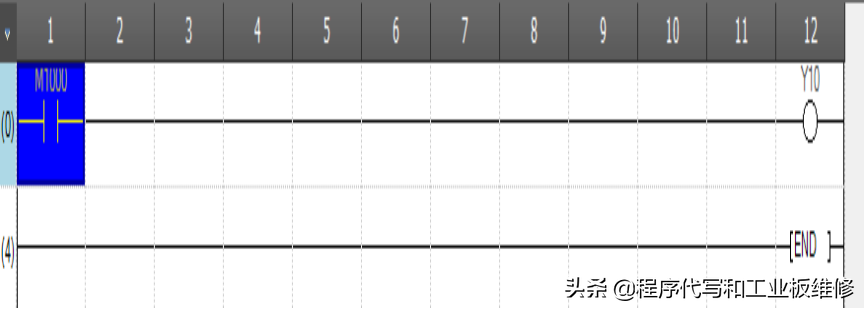

2）FX5U程序，只要触摸屏触摸一下"IQ"，M1000即为"1"。

谢谢！
