三菱FX5U PLC 与三菱把变频器MODBUS 通讯样例

今天给大家分享一个三菱FX5UPLC与三菱变频器MODBUS通讯设置方法，以三菱CS80变频器为例：

第一步接线方法：

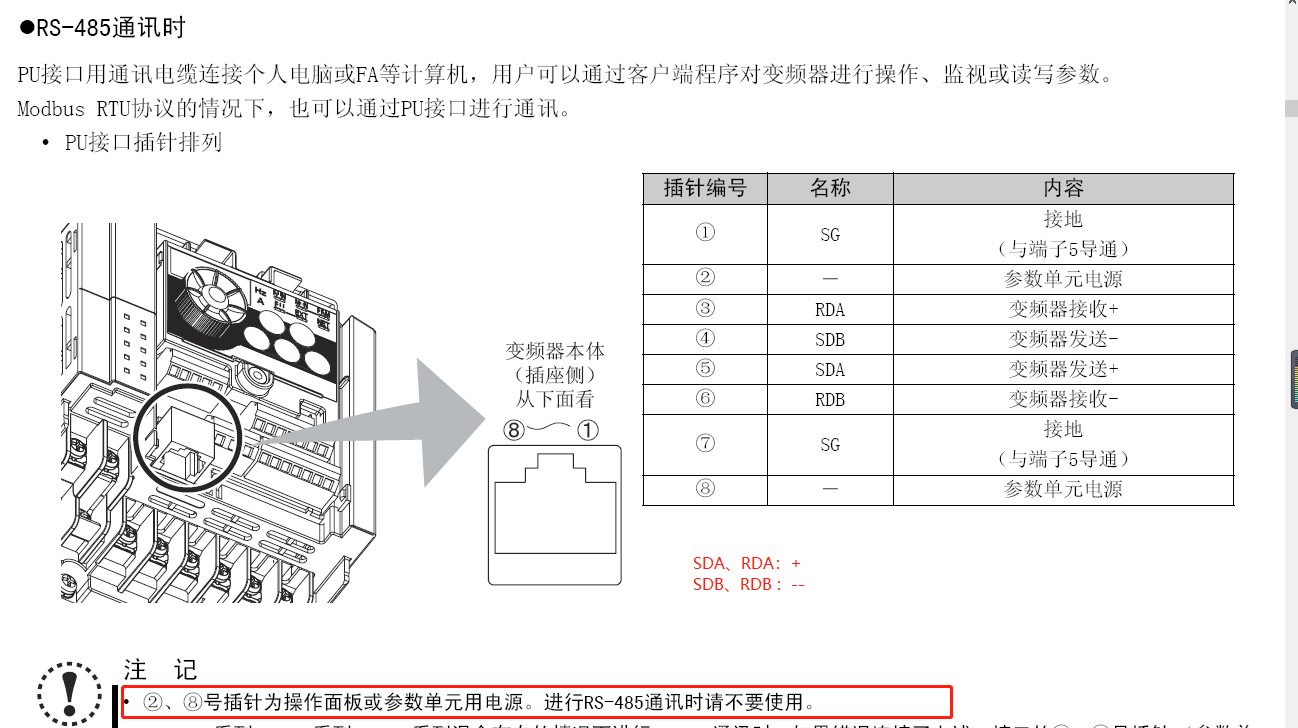

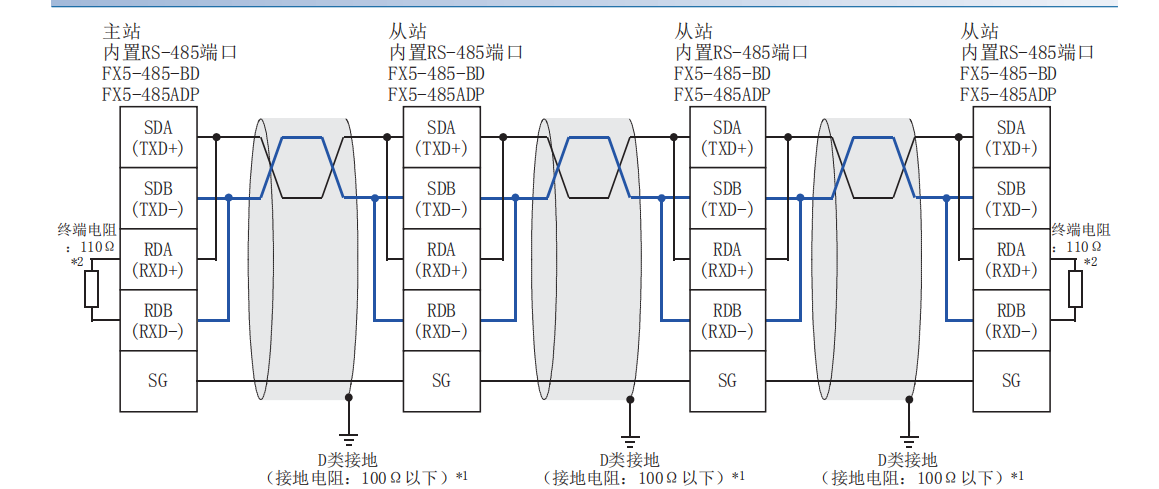

三菱变频器PU485口是一个网口形式，这个是接线定义，可以用半双工也可以用全双工接线方法，FX5UPLC那边自带了485串口，可以直接连接：

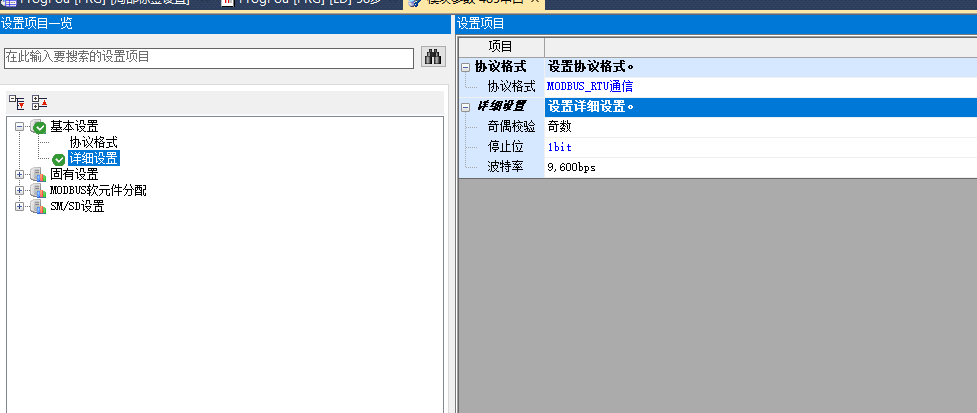

第二步：三菱变频器参数和FX5U参数设置：

Modbus参数设置

Pr1172PU通讯站号

Pr11896PU通讯速率

Pr1190PU通讯数据长度8/停止位长1

Pr1202PU奇偶校验（偶校验）

Pr1219999PU通讯再试次数

Pr1229999PU通讯校验时间间隔

Pr1239999PU通讯等待时间设定

Pr1241PU通讯有无CR/LF（有CR无LF）

Pr34010PU/网络切换模式

Pr5491Modbus通讯

正转命令01060008000289C9

频率写入0106000D100015C91087

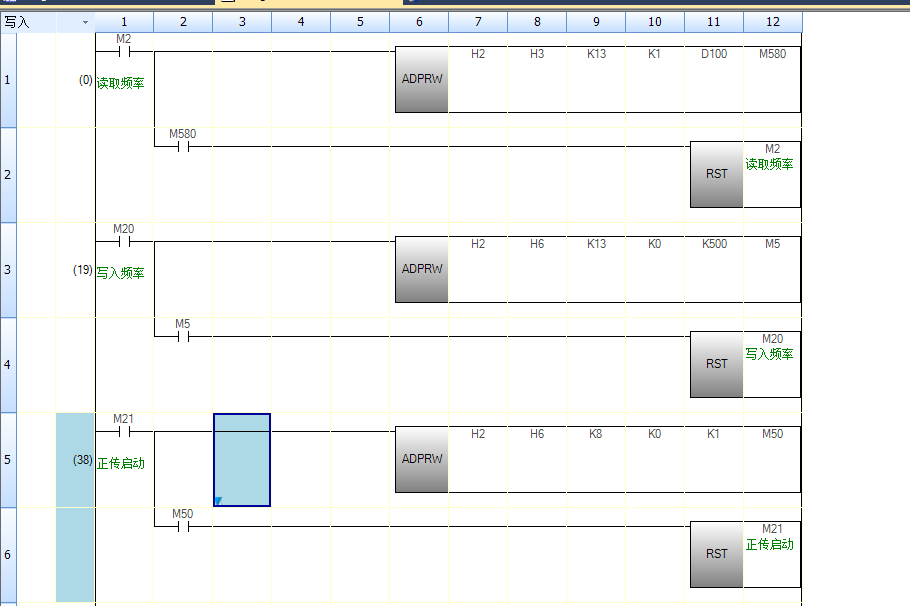

第三步程序编写：

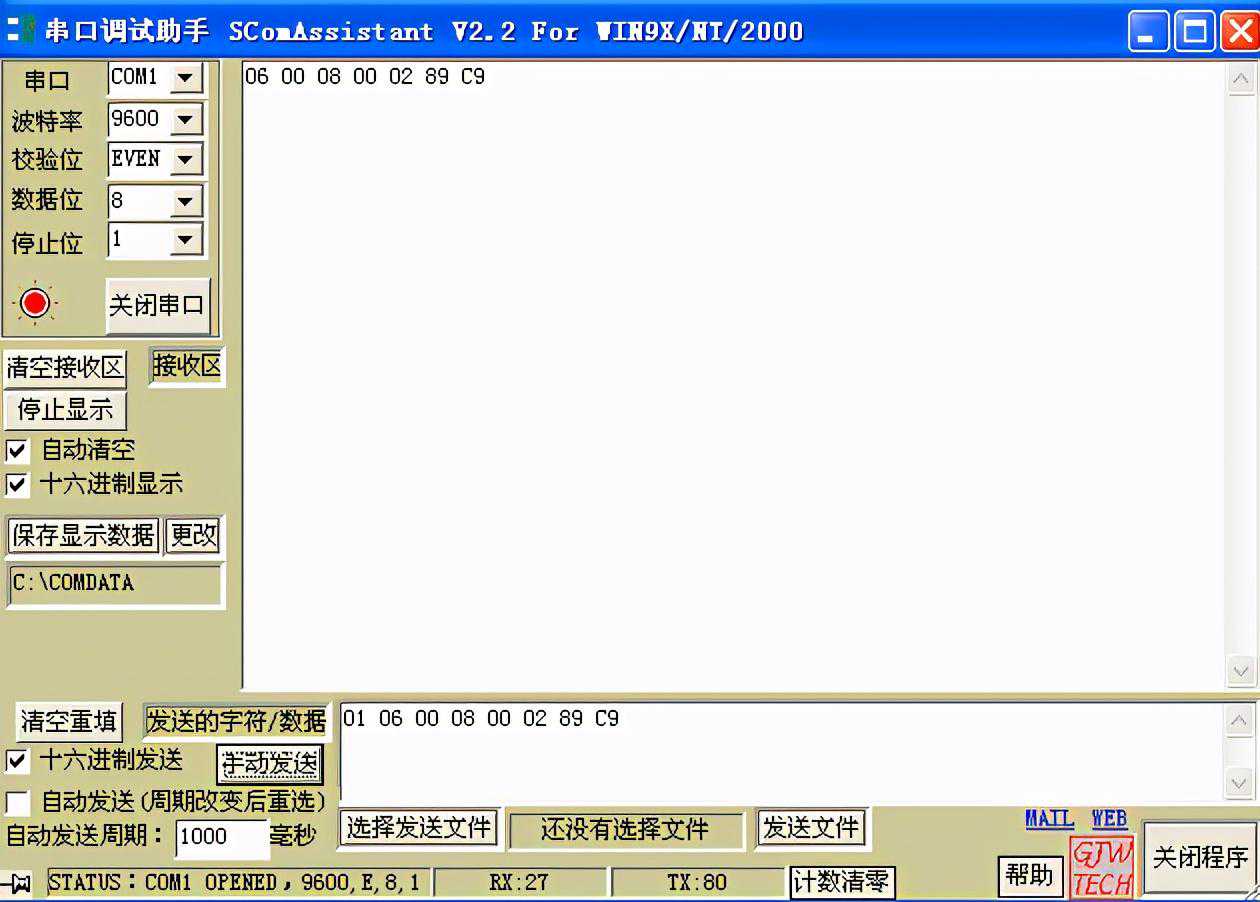

首先找到变频器MODBUS对应的地址，再用三菱ADPRW指令在地址中写入相应的参数启动变频器，如果大家一开始通讯不上，可以先用串口调试助手测试一下：
