一起来了解开关柜二次控制原理与接线图

电网#

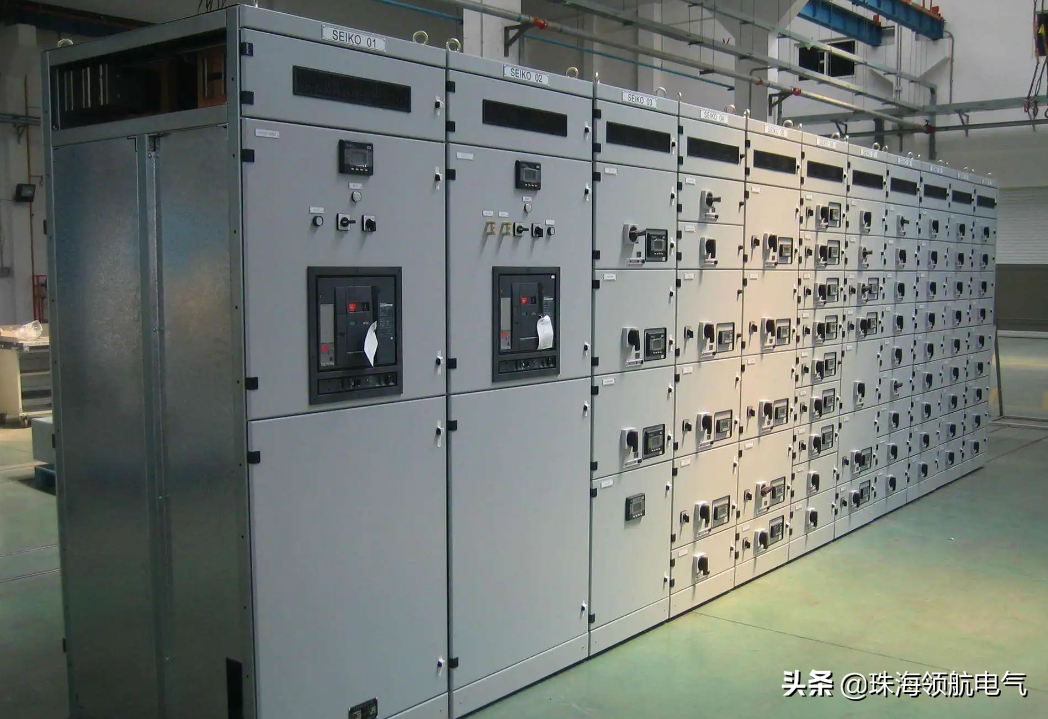

谈到开关柜，这是电气领域很常见的一种设备。主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护用电设备。那么朋友们，你了解它的二次控制原理吗？能绘制出相关的接线图吗？今天这篇文章，我们就来一同了解！

一、开关柜高压二次原理图

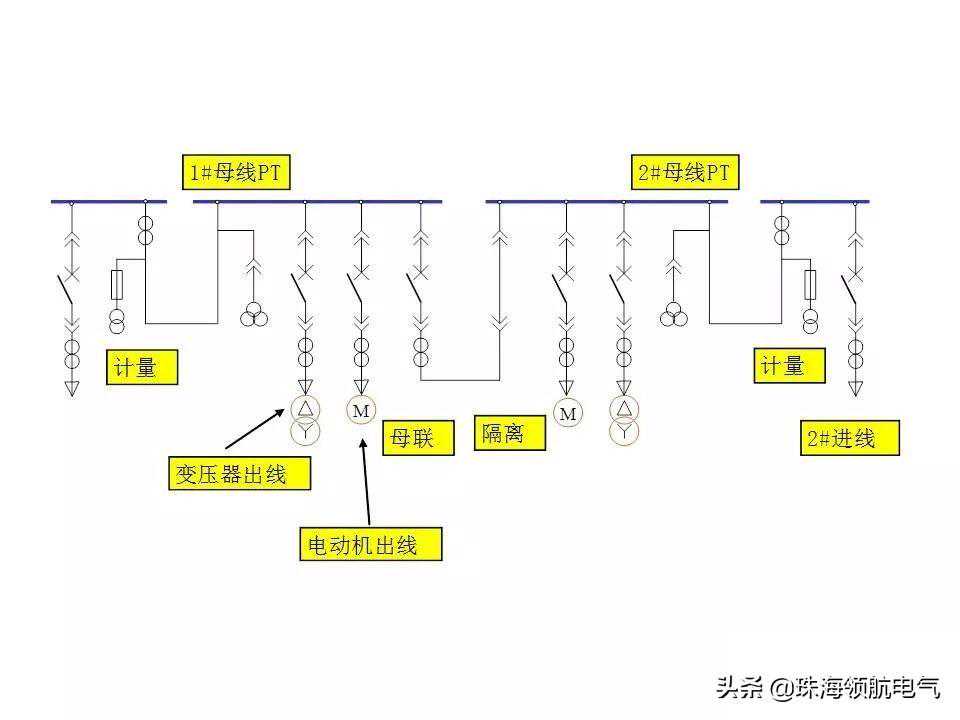

主要有以下几种：电源进线、PT及避雷器、母线联络、隔离手车、出线（馈线）、变压器出线、电动机出线、发电机出口、电容器出线。

二、原理图回路功能块划分

主要分为以下几个功能块：采样回路、控制回路、辅助回路、信号接口回路、原件清单BOM、端子排、小母线。

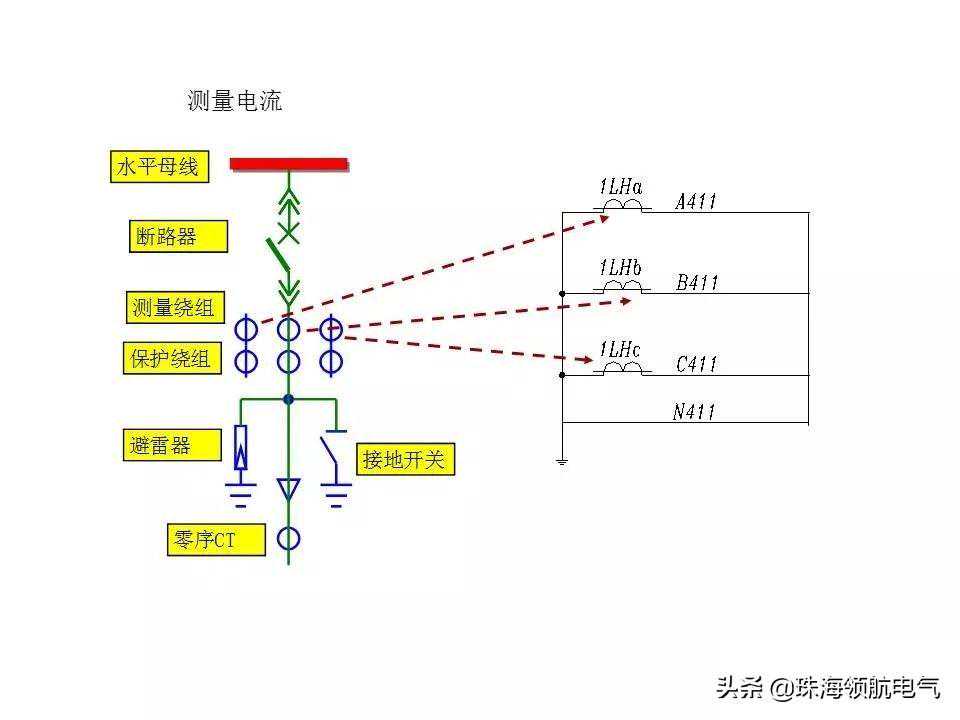

下图为测量电流的接线图，包含水平母线、断路器、测量绕组、保护绕组、避雷器、接地开关、零序CT。

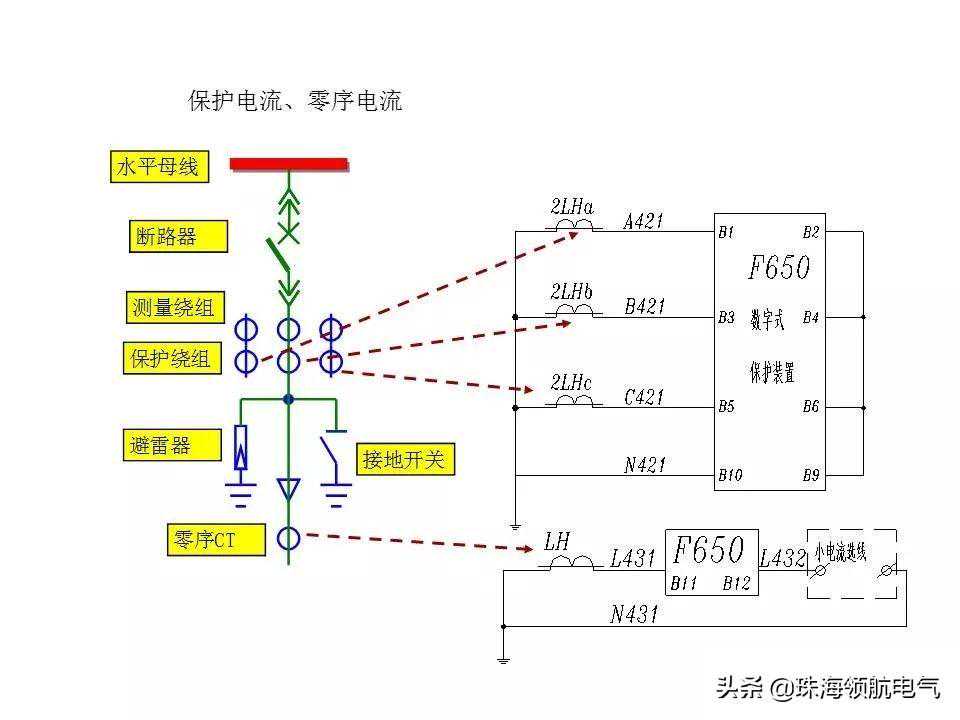

下图为保护电流与零序电流的接线图，大家可以和上图做个比较，看出不同点了吗？

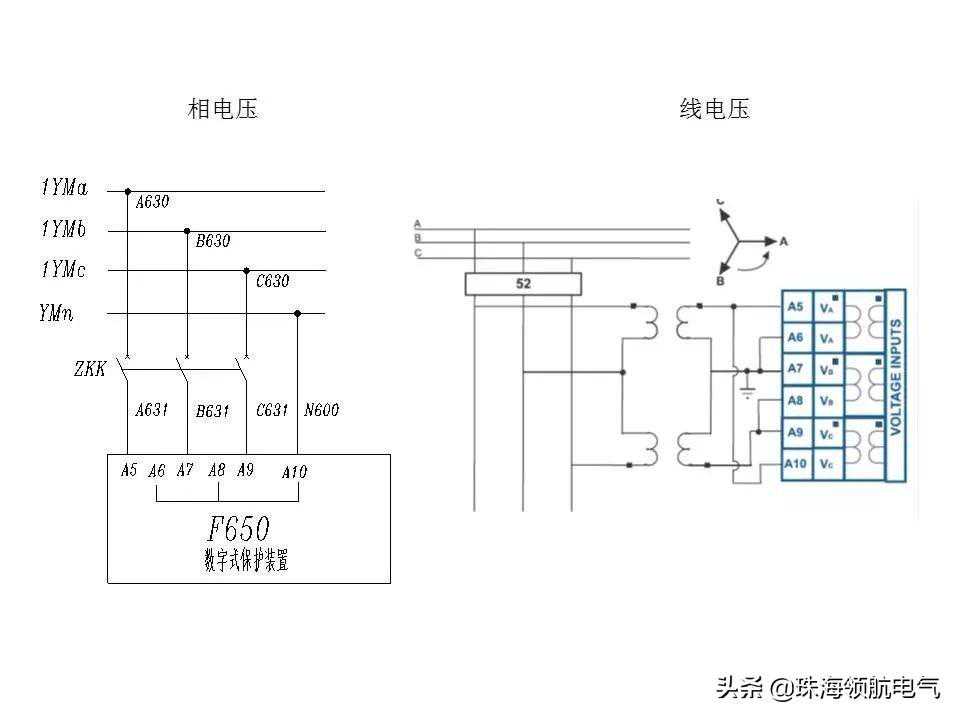

下图为相电压与线电压的接线图：

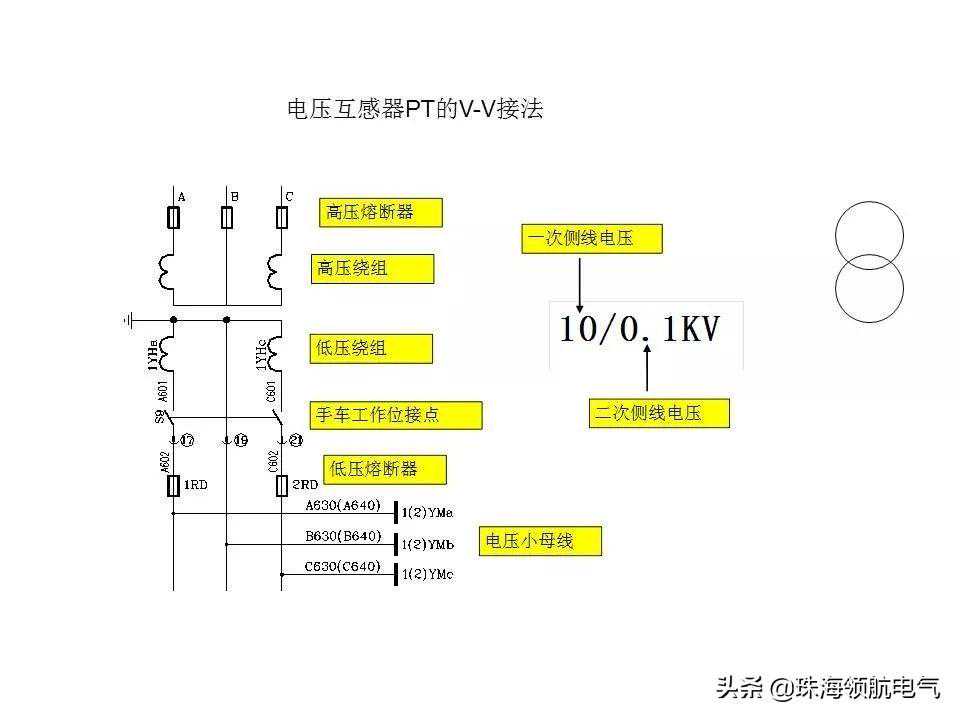

下图为电压互感器PT的V-V的接线图：

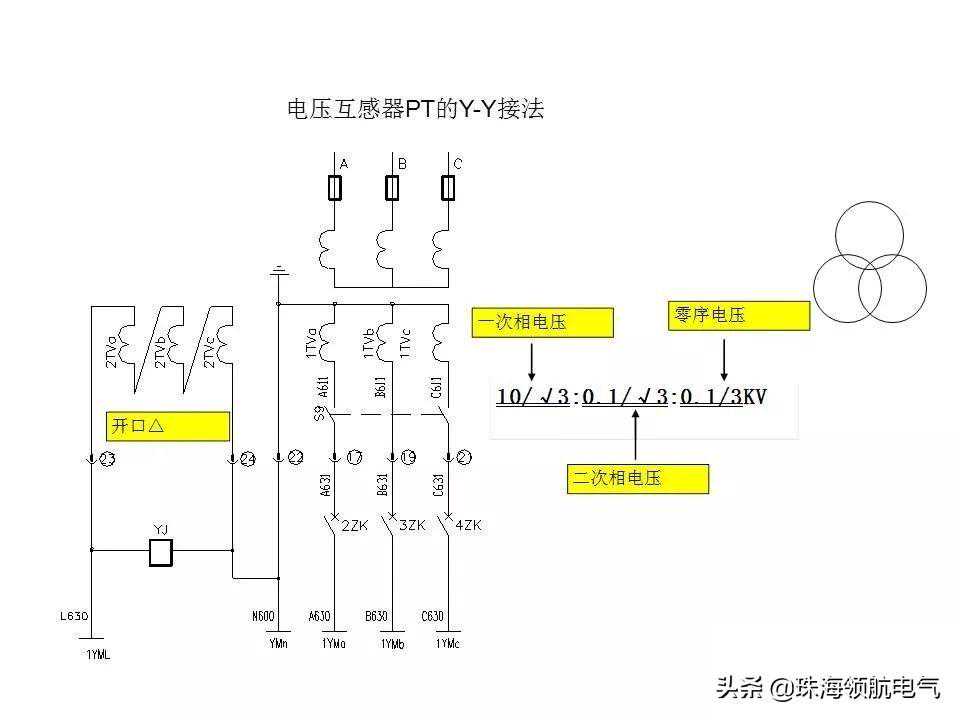

下图为电压互感器PT的Y-Y的接线图：

联锁，则包括机械联锁（五防联锁）、电气联锁、程序联锁三部分。机械联锁要求五点：合闸位的手车不能移动、工作位合闸位不能合地刀、带电时不能移动隔离车、合闸位不能推进隔离车、防止进入带电间隔；电气联锁则是三选二：两进线一联络只允许合两台；程序联锁则是DCS控制器：根据工艺要求，用控制器自动实现跳闸和合闸闭锁。

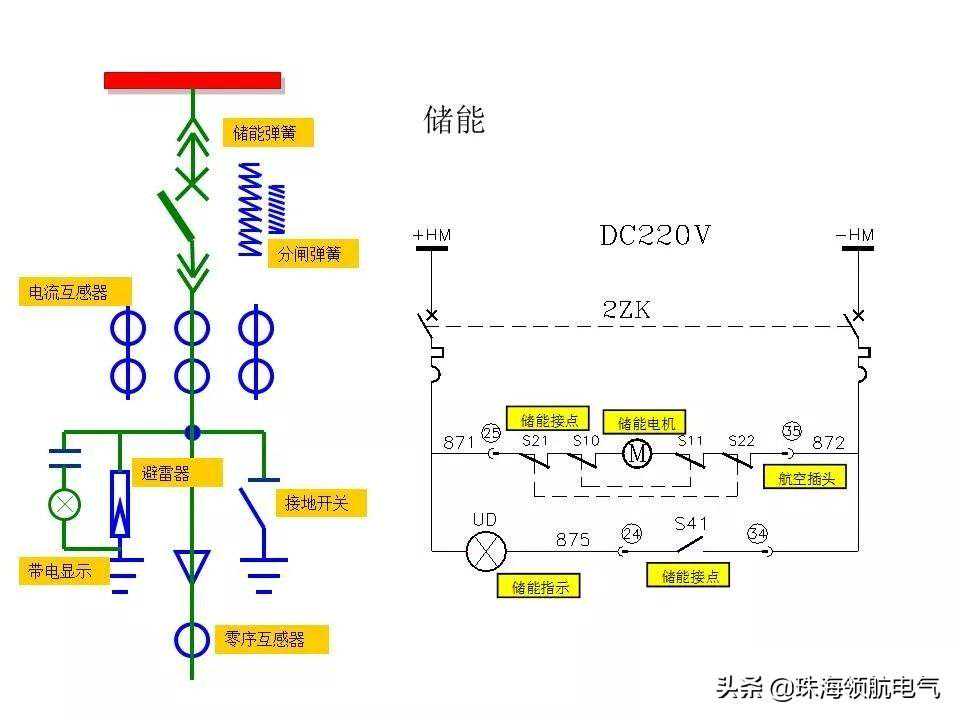

下图为储能示意图：

下图为模拟指示器与照明、加热接线图：

下图为信号接口回路示意图：

关于二次原件清单，如果招标方提供了二次图，一定要记得看二次BOB，核对有没有价格较高的原件，不要漏报。

主要包含以下几个部分：合分闸及防跳、储能、联锁、断线监视、PT断线检测、小母线切换、备自投、同期检测、自动准同期、系统接地（绝缘监视）。

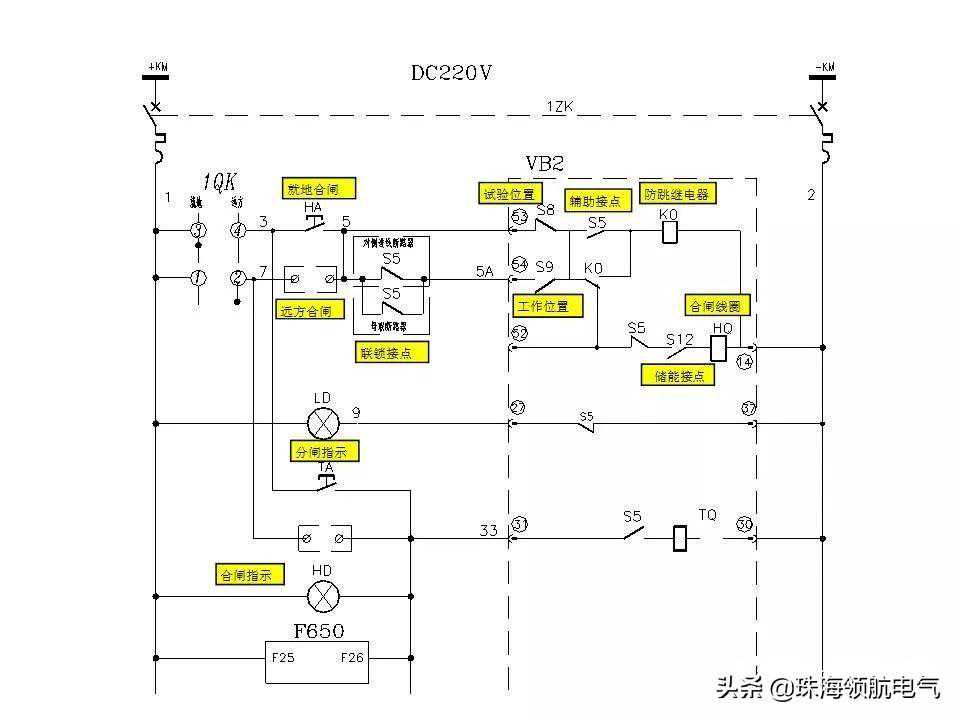

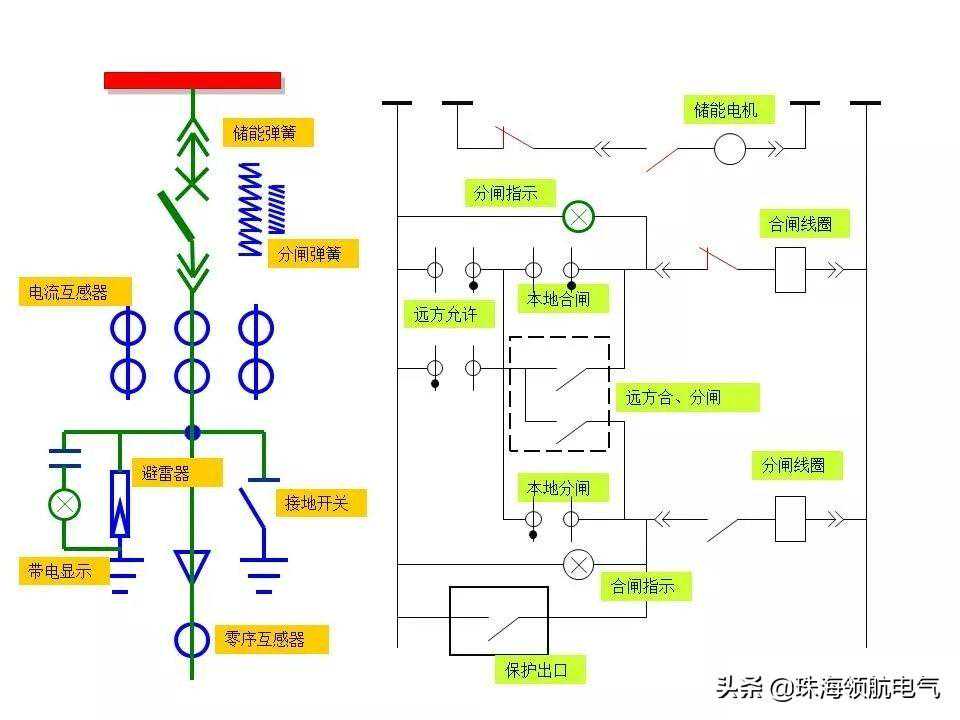

下图为合、分闸控制流程图：

下图为DC220V各接点示意图：

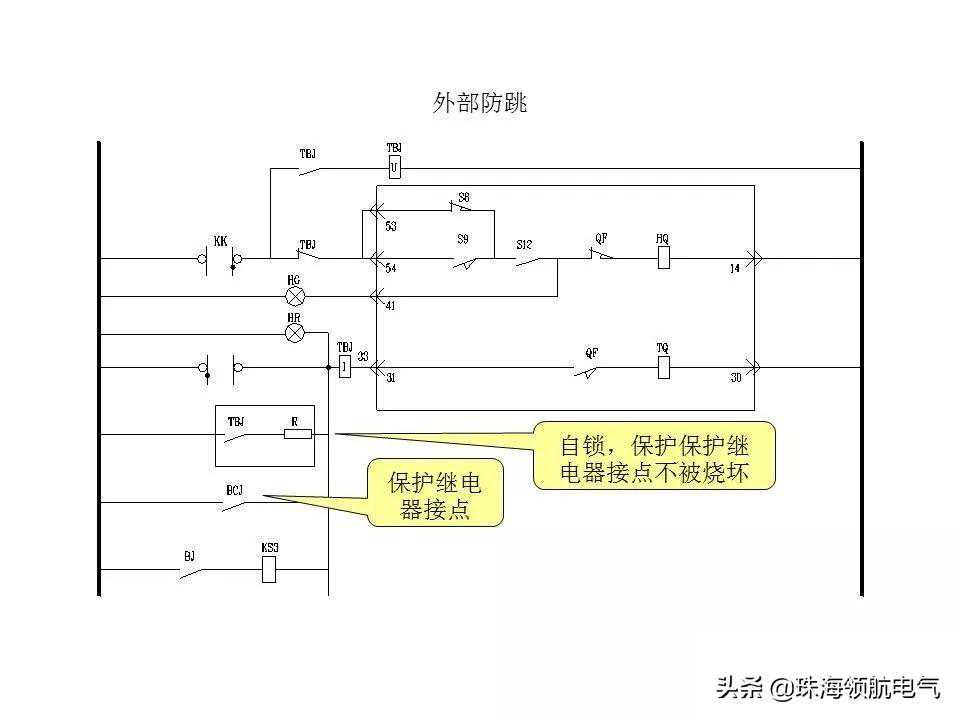

下图为外部防跳接线示意图：

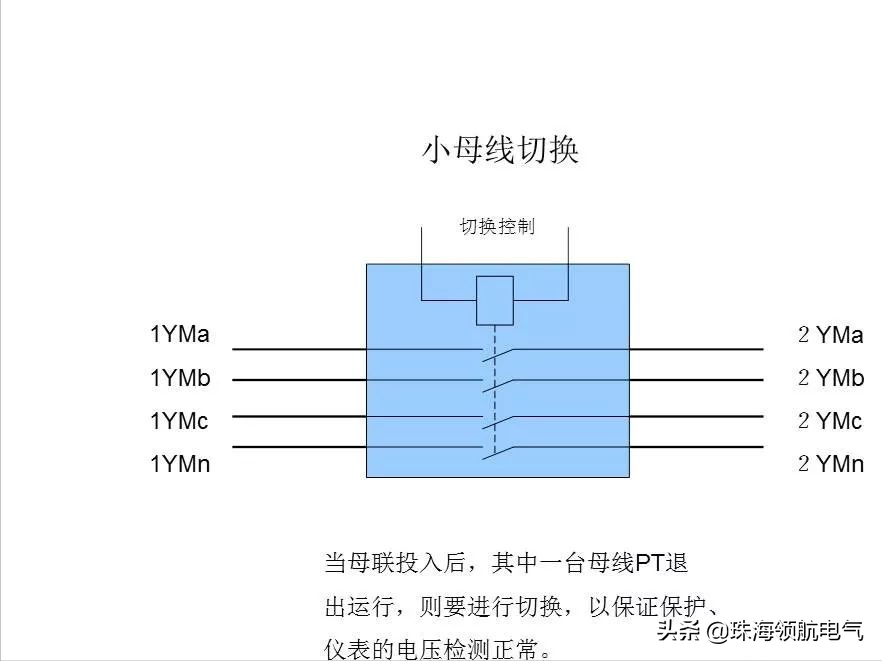

下图为小母线切换示意图。当母联投入后，其中一台母线PT退出运行，则要进行切换，以保证保护仪表的电压检测正常。

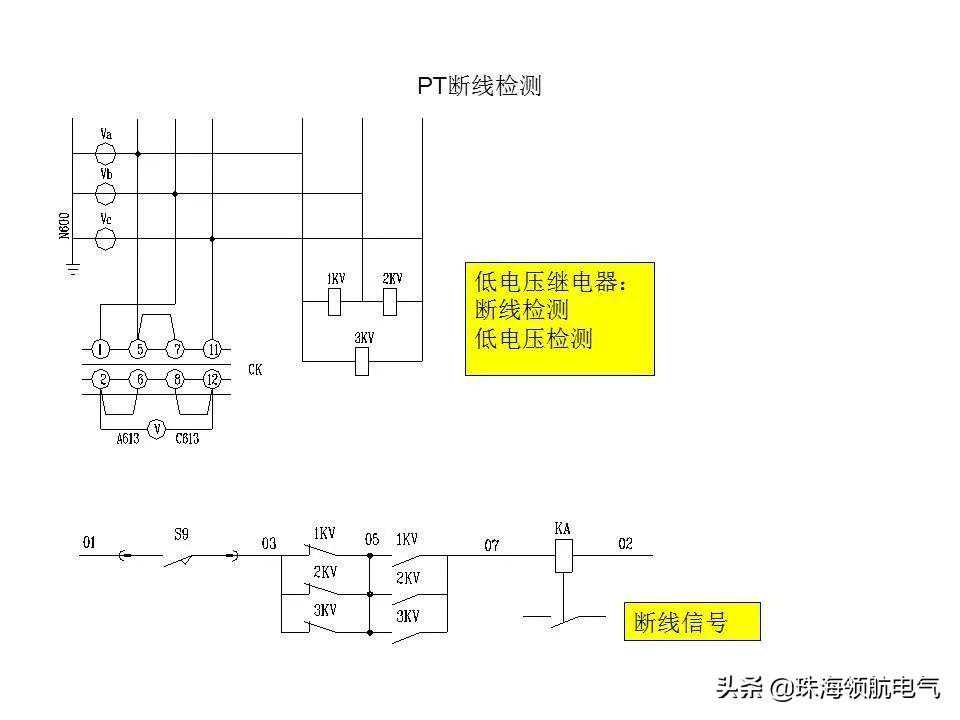

下图为PT断线检测示意图。

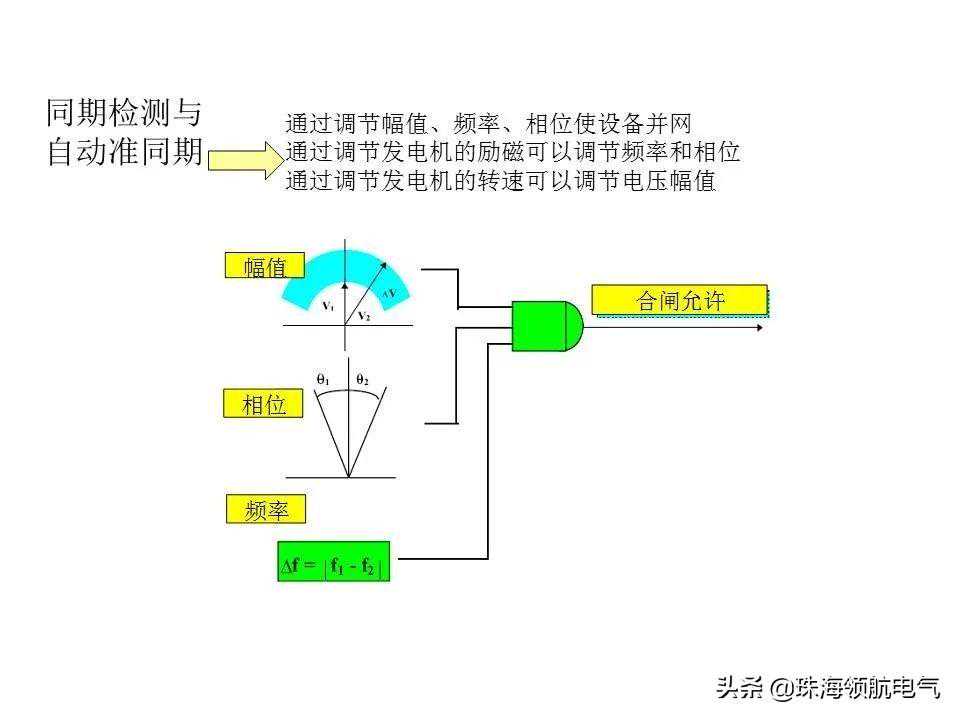

下图为同期检测与自动准同期示意图。

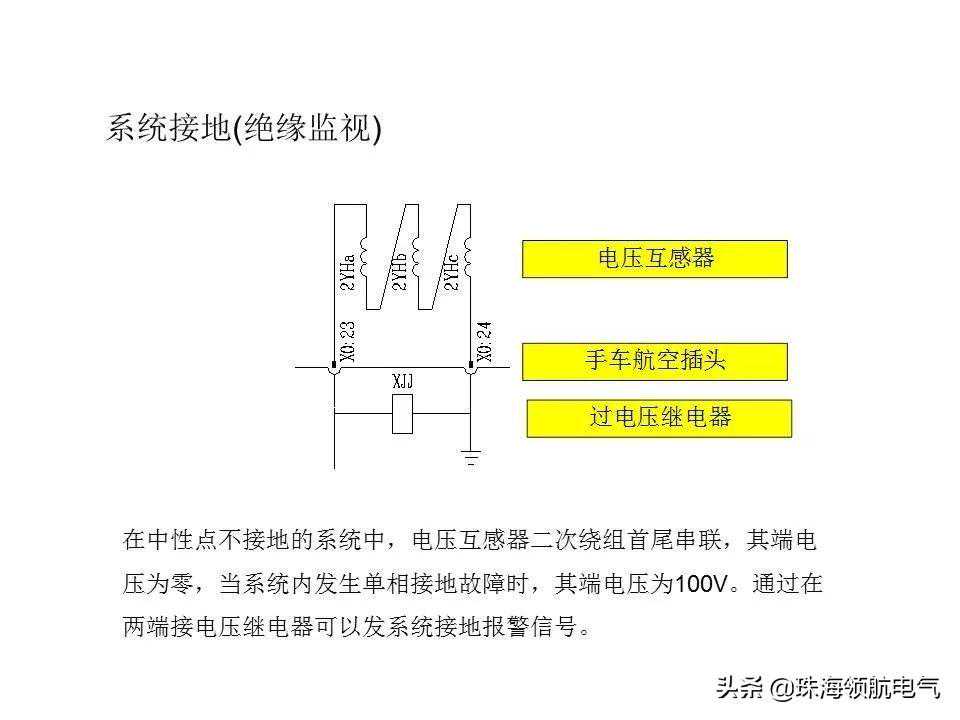

下图为系统接地（绝缘监视）示意图：

关于备自投（备用电源自动投入），指的是无压（低电压延时时间到）、无流（电流-单相）、跳工作开关备用有压且无闭锁、合母联开关。

关于备自投方案，有以下三种：

利用两进线保护的可编程功能相互配合，如GE的保护F650；

采用专用的备自投装置，如AGE的MPM100BII；

采用可编程控制器PLC，如施耐德的TWIDOGE的VersaMax。

就绪条件（充电），指的是自投控制开关允许、手车全在工作位、两进线合闸位、母联分闸位、母线电压正常。

闭锁条件（放电），指的是自投控制开关禁止、断路器手车未在工作位置、PT手车未在工作位置、备用开关在分闸位置、备用电源低电压、保护跳闸、手动分闸、自投己动作一次。

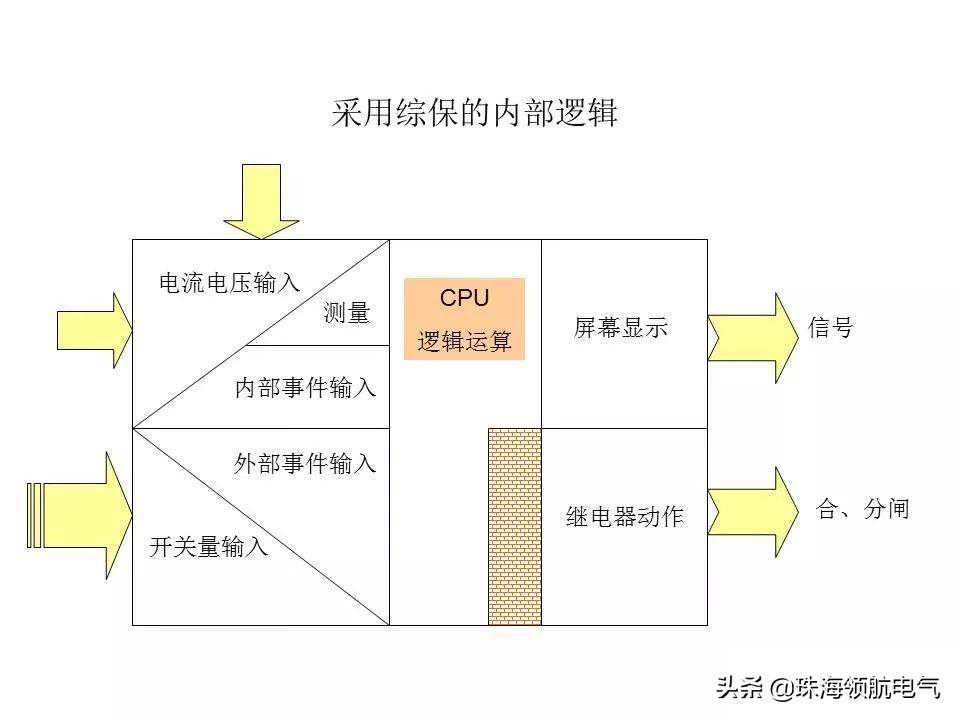

采用综保的内部逻辑示意图如下图所示：

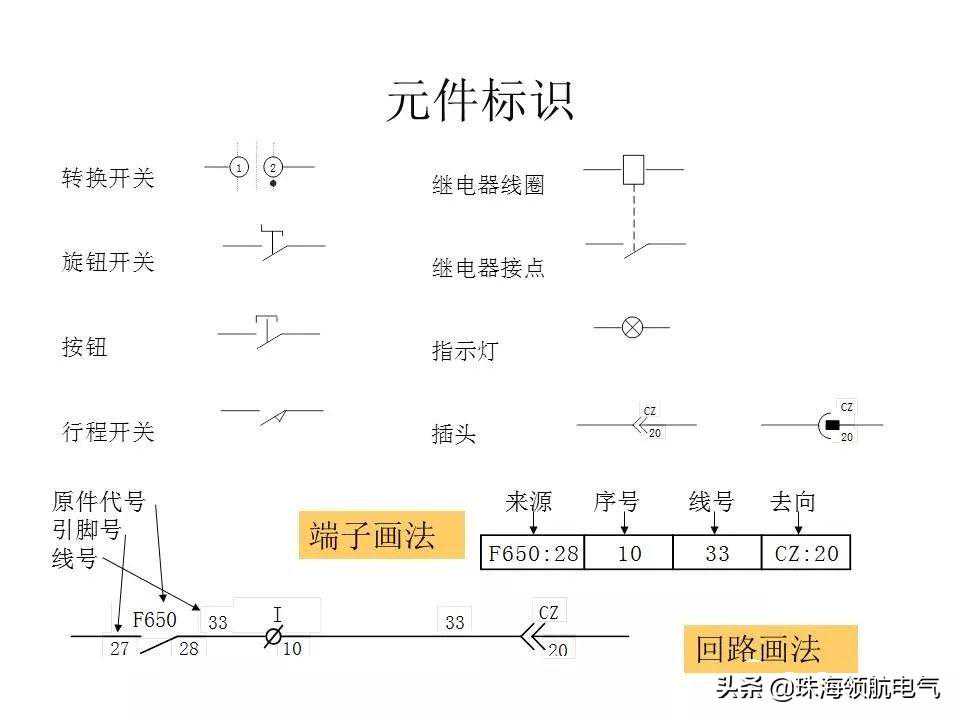

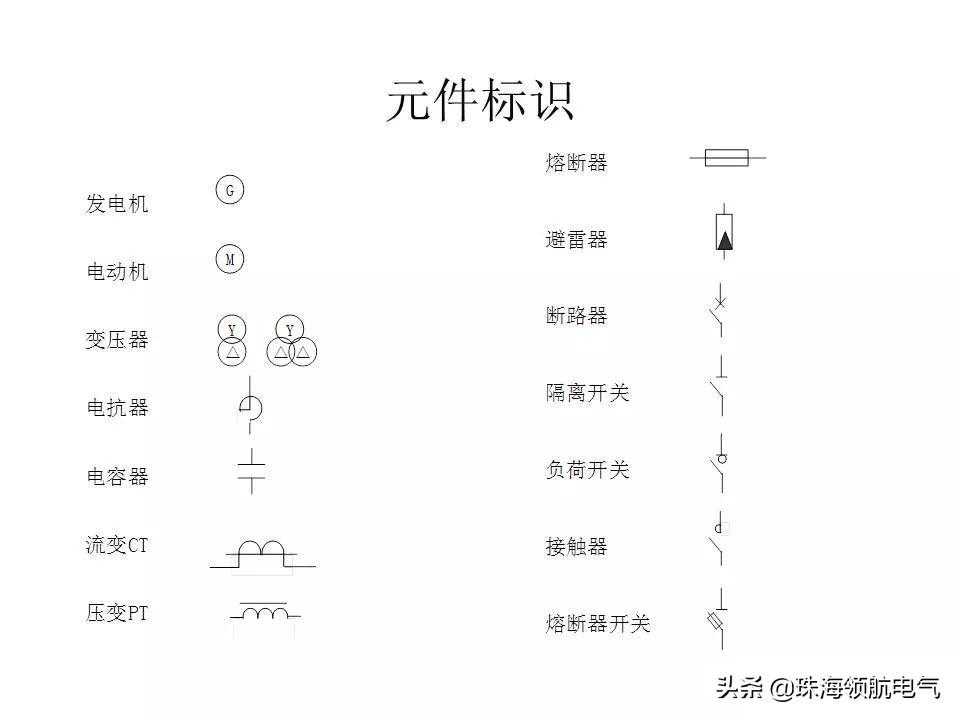

元件标识示意图如下图所示：
