PCS7 极速上手 - 操作员组态

本专栏操作软件版本为：亚洲版。

操作员站：OperatorStation，简称OS，在本案例中将OS站组态为OS单站。

OS站组态，只需插入两个部件，即通讯网卡和wincc应用程序，在选择硬件版本时应选用最高版本。通讯网卡还是以普通网卡为案例。

PS：在HMI中有不同的Application，都代表不同的功能，其功能分别如下：

（1）Application：中央归档服务组件（简称CAS）

（2）SPOAAppl.：OpenPCS7组件

（3）WinCCAppl.：OS服务器或者OS单站组件

（4）WinCCAppl.(Stby)：冗余OS站点中备用站组件

（5）：OS客户机组件

（6）：OS客户机参考站组件

（7）：OS单站参考站组件

本案例中选用（7）OS单站参考站组件

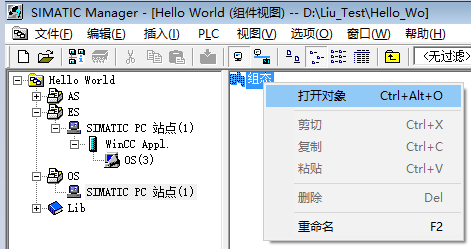

在插入网卡时弹窗如下：

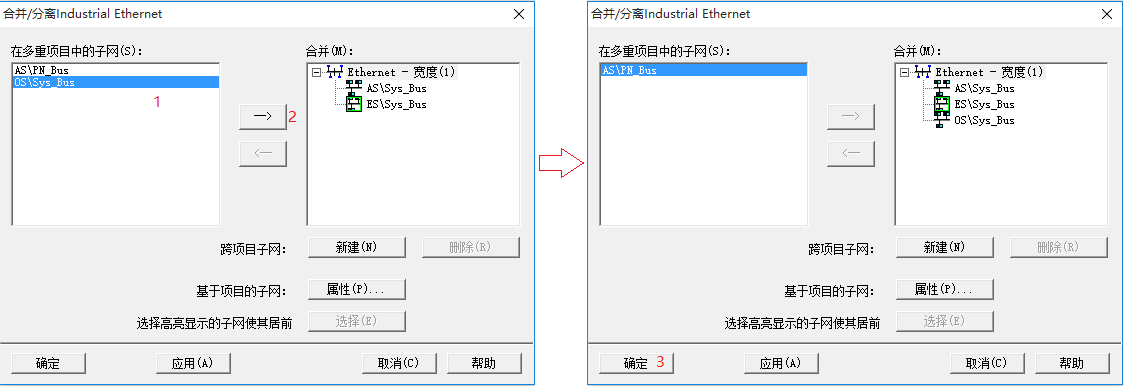

将新建的Sys_Bus合并到AS、ES网络中。

合并后，编译保持

OS站上的内容是通过ES站利用局域网下载的，因此在下载之前必须完成如下操作：

（1）为OS站设置与ES站同一网段的IP地址

（2）为OS站设置一个共享文件夹，并开放全部权限

（3）为OS站设置登录密码，同时ES站也要设置同样的登录密码

（4）为OS站设置项目下载路径

组态下载的意义与工程师站（ES站）一样，具体操作方法见上一节《工程师站组态》。

组态下载

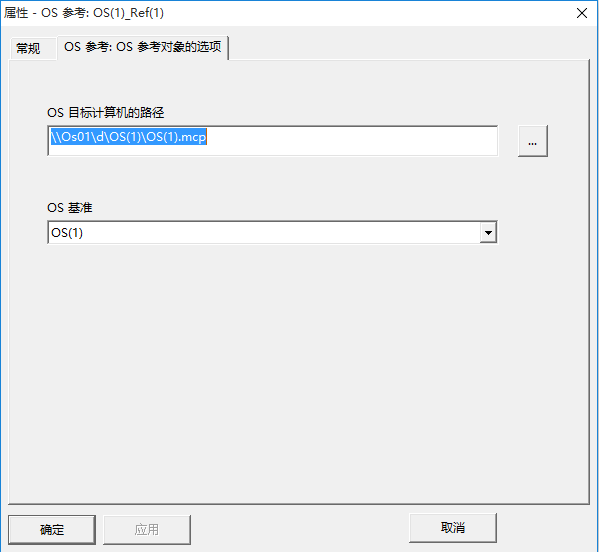

项目下载前，先设备好OS站的下载路径，也就是预先设置好的共享文件夹路径。

设置项目下载路径

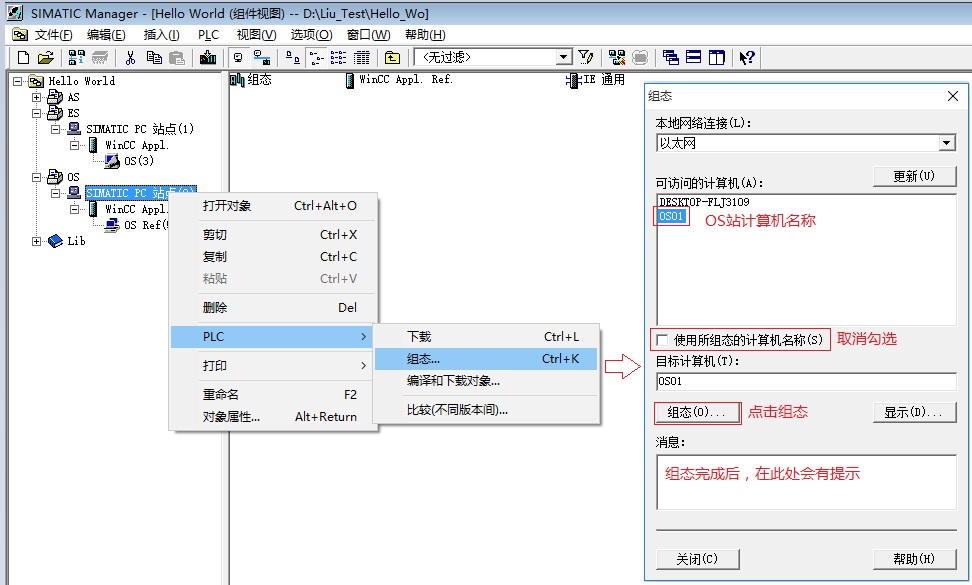

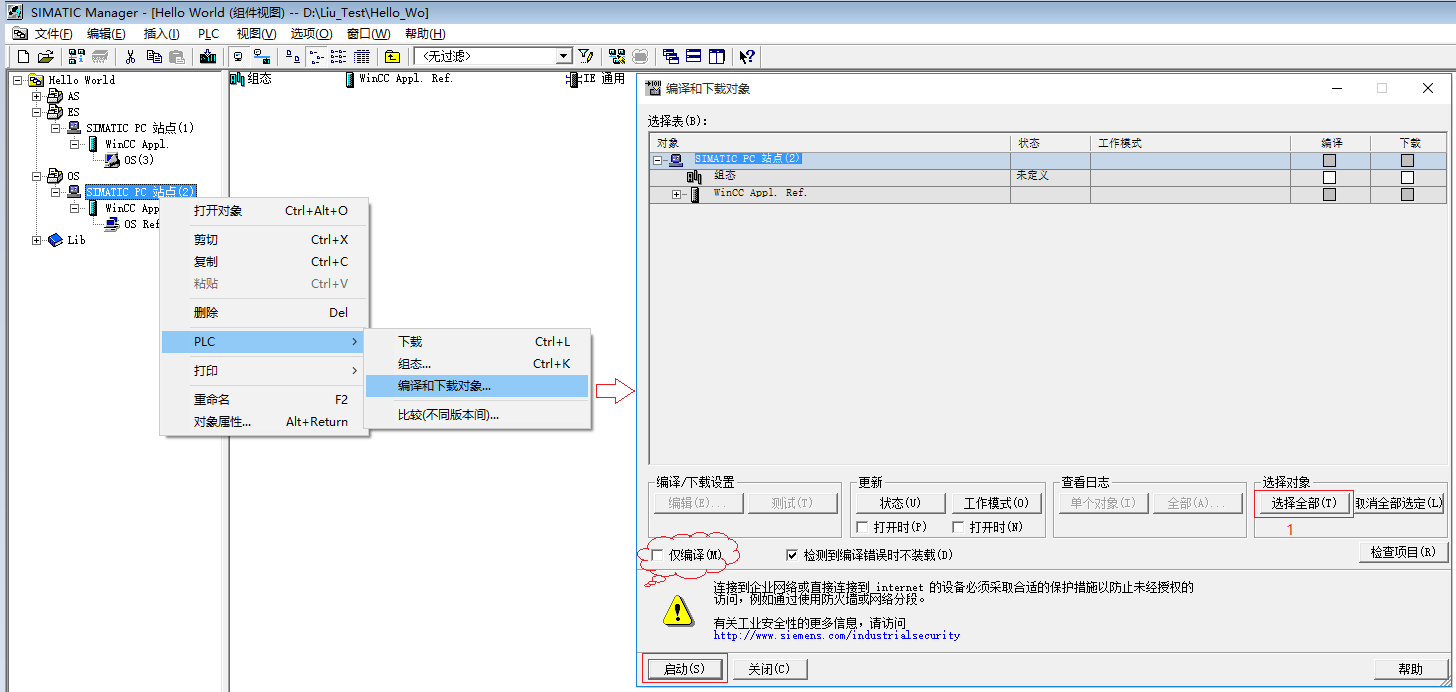

项目编译下载

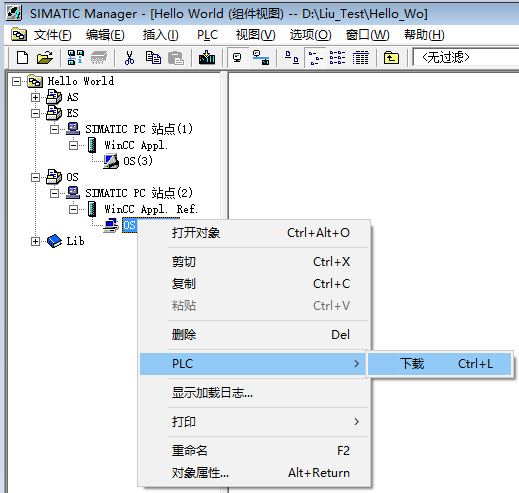

项目单独下载

操作项目下载成功后，就能在OS站运行WinCC工程项目了。
