欧姆龙CJ2M CPU的通讯接口COM USB

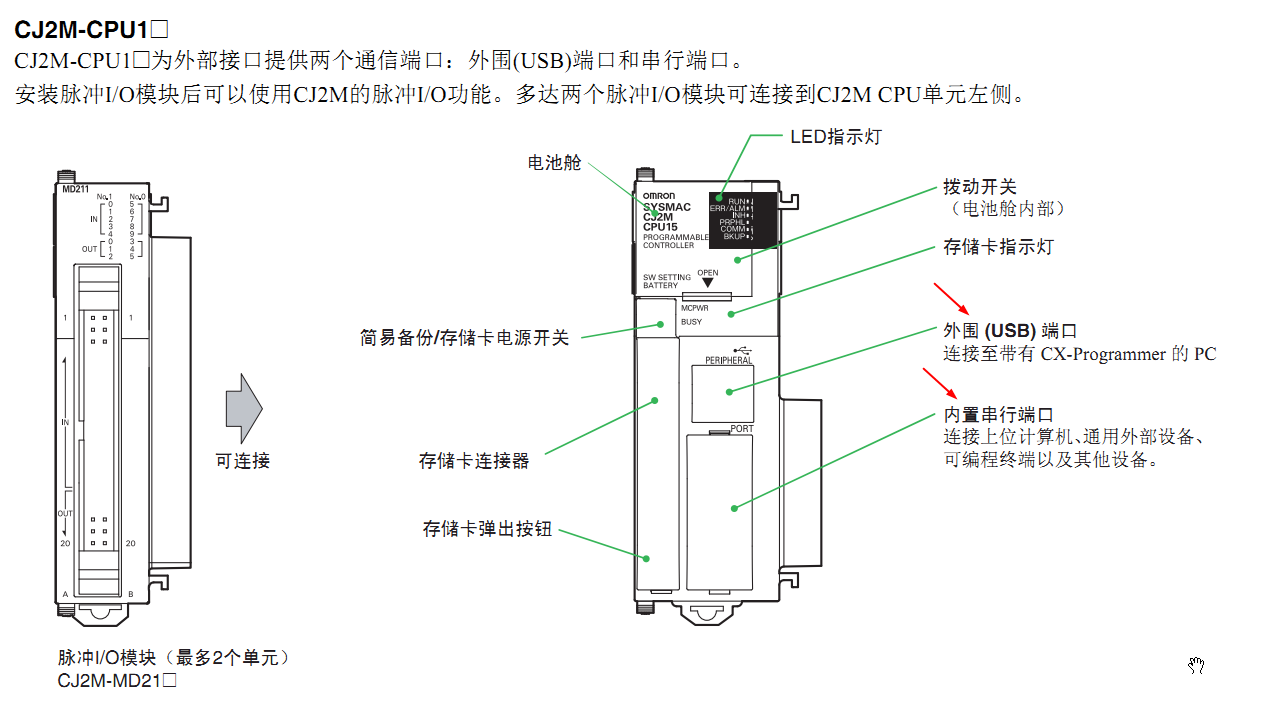

CJ2M接口

通讯方式

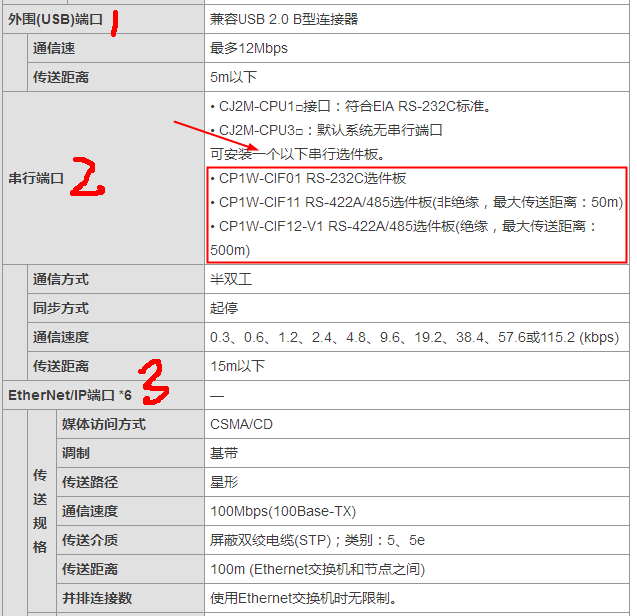

USB、RS232、RS485、RS422是CJ系列的主要通信接口，在现场调试、设备连接中应用广泛。

（1）USB口通讯的正确使用

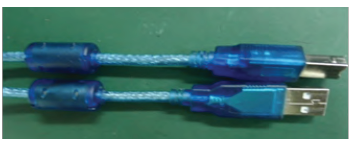

①通讯电缆：请使用可靠屏蔽、且带磁环的通讯电缆，防止电磁或噪音干扰。

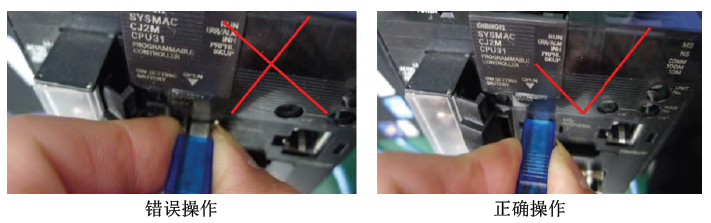

②使用操作：避免在通信时插拔USB电缆，且插拔时避免手直接触碰USB口上的金属面，防止静电侵入。

③未正确连接USB会导致如下故障

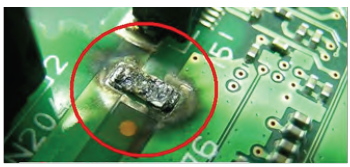

a.带电热插拔或强静电可能会导致USB口通讯回路烧毁，无法通讯，如下图所示。

（2）RS232口的正确使用

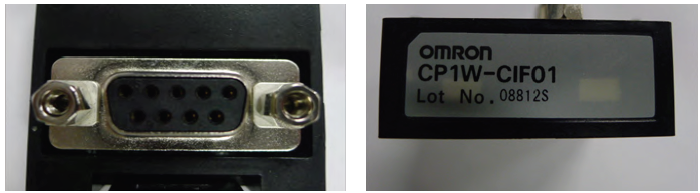

①适配器选择：CJ1/2系列PLC中，多数自带RS232端口就能实现通讯，而CJ2MCPU3口系列没有，需选择通讯适配器CP1W-CIF01才能使用，如下图。

②制作通讯电缆时请使用屏蔽电缆。

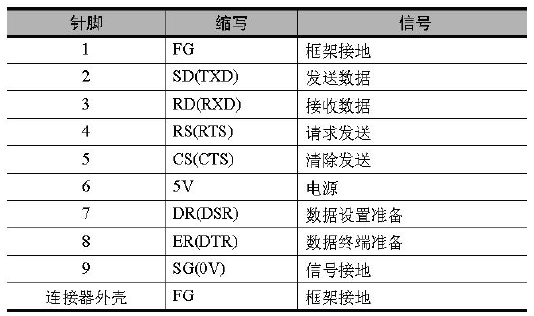

③自行制作通讯电缆时，确保针脚连接正确，CP1W-CIF01针脚定义如下图

主要针脚：2是发送，3是接收，9是信号地。

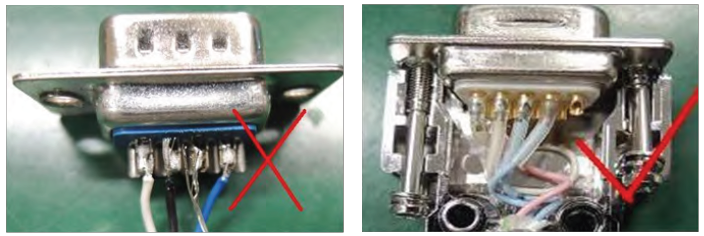

④焊接时引脚请套上绝缘套管，避免虚焊或短路，如下图。

⑤避免在通讯时插拔电缆，避免在PLC通电时插拔通讯适配器（CP1W-CIF01）。

⑥未正确使用RS232口会导致如下故障

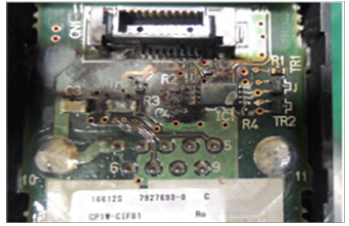

误接线、热插拔或通讯干扰导致PLC串口损坏或通讯适配器烧毁，如下图。

（3）RS485/422口的正确使用

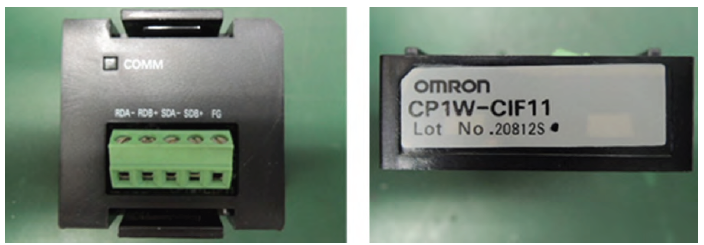

①CJ2系列PLC在使用RS485/422通讯时，需要选用通讯适配器CP1W-CIF11（非隔离型），CP1W-CIF12（光耦隔离型）如下图。

②制作通讯电缆时请使用屏蔽电缆。

③连接通信电缆时注意针脚定义，避免连接错误，拧紧螺丝扭矩控制在0.28。

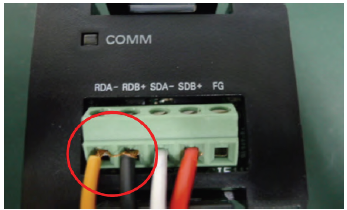

④通信电缆接头处避免线头毛刺引起短路，如下图

⑤RS485/422通讯时的拨码设置

RS485通讯时，CP1W-CIF11/12的拨码开关23为ON。

RS422通讯时，CP1W-CIF11/12的拨码开关23为OFF。

⑥避免在通讯状态下插拔电缆，避免在PLC通电状态下插拔通信适配器（CP1W-CIF01）。

⑦未正确连接RS422/485口会导致如下故障

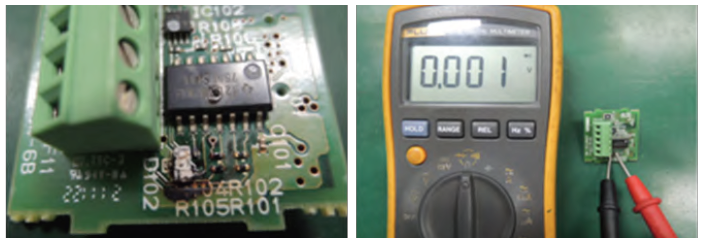

a.误接线或通讯干扰，导致CP1W-CIF11通讯回路损坏，如下图。
