如何实现 AOP30（西门子操作面板） 与驱动装置之间的时钟同步

前两天刚好去调试一台G150变频器，待变频功能调试完以后，客户需要将变频操作面板时间设置为当前时间，并且让变频器时间与面板时间同步。那么今天我们一起来分享一下操作方法。

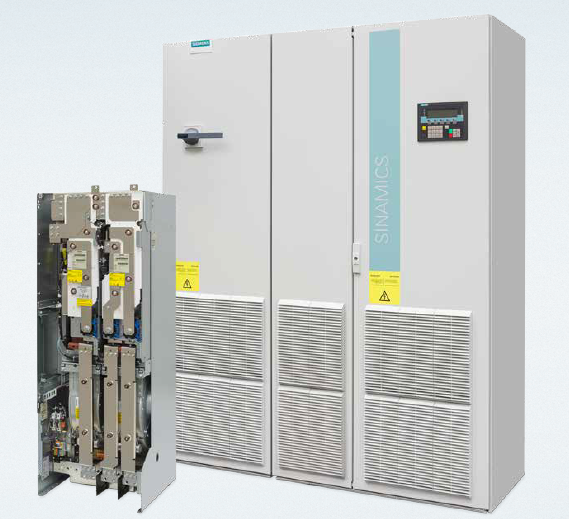

G150变频器示意图

第一步：设置AOP30的日期和时间

在AOP30的“主菜单\调试及维修\AOP设置\设置日期和时间”界面下可以进行AOP30时间日期设置。日期时间设置操作界面如图1所示：

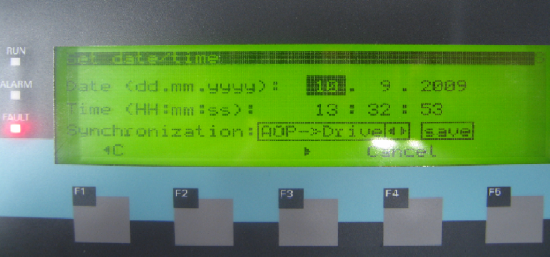

日期时间设置操作界面

第二步：使能AOP30与驱动装置的时钟同步功能，操作界面如上图。同步功能的设置有三种方式：

●无（出厂设置）:AOP30和驱动装置之间不进行时钟同步。

●AOP30-驱动装置

–选中该选项时将立即进行同步，AOP30的当前时间会传送给驱动装置。

–在每次AOP30启动时，AOP30的当前时间都会传送给驱动装置。

–每天在2点时（AOP30时间），AOP30的当前时间都会传送给驱动装置。

●驱动装置-AOP30

–选中该选项时将立即进行同步，驱动装置的当前时间会传送给AOP30。

–在每次AOP30启动时，驱动装置的当前时间都会传送给AOP30。

–每天在2点时（AOP30时间），驱动装置的当前时间都会传送给AOP30。

通过使用AOP30与驱动装置之间的时钟同步功能，可以为驱动装置的故障信息标记时间戳，从而方便用户对故障的诊断。如图2所示：在使能AOP30与驱动装置之间的时钟同步功能后，当驱动装置发生故障时，在AOP30的故障存储器中会显示故障发生时的准确时间。

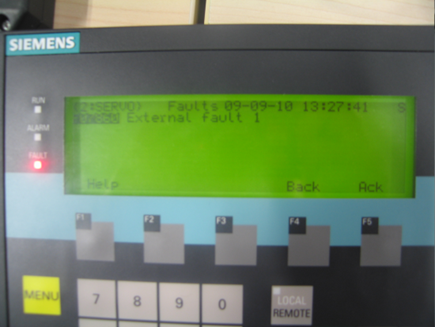

故障代码及故障发生的时间

知识分享，共同进步！希望读者们都把自己的知识分享出来。谢谢！！
