技术方案

项目单位：天水二一三电器有限公司

项目名称：数控铆接机技术方案

铆接机型号：（修正为JM12-PLC）

天水二一三电器有限公司根据生产工艺的要求，委托我公司开发设计和生产两数控铆接专机。根据零配件图纸外形规格和铆接要求，我们设计的具体方案如下：

设备的技术要求：

设备名称：数控铆接专机（一台为二维控制，一台为三维控制）

工序要求：单头单台铆接

铆接方式：径向式铆接

上料方式：人工放钉，人工放工件

下料方式：完成铆接后自动顶起工件，人工取出（可设计自己取料）

工作节拍：（15秒完成铆接，1个小时能完成180件以上）

铆接机型号：JM12-PLC

程序控制：采用三菱PLC进行程序控制

夹具：根据图纸制作专门的铆接夹具

检测：防错，防漏检测（钉），有无产品检测（工件）

铆接要求：垂直度0.1mm以下，铆钉背高2mm铆后工件无划伤不变形

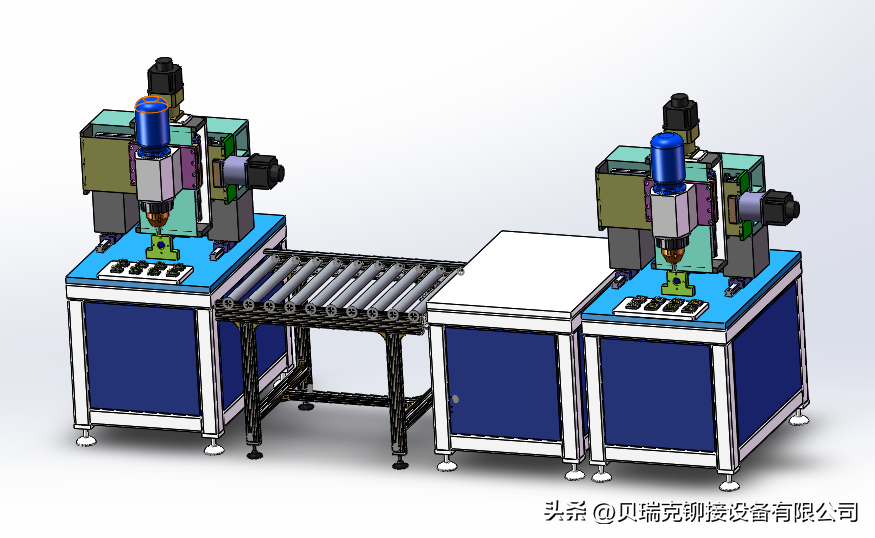

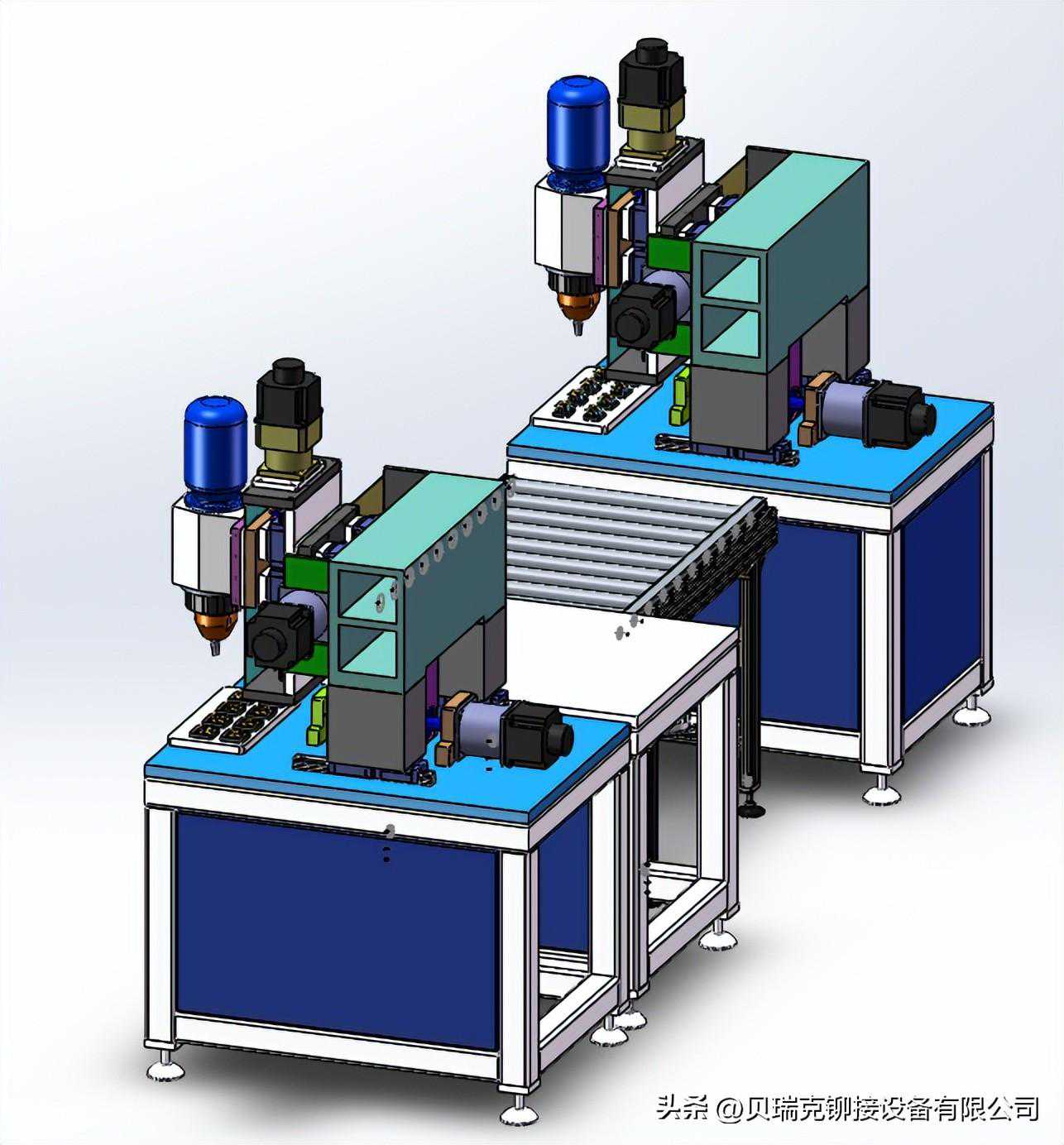

设备结构示意图：

设备背面：

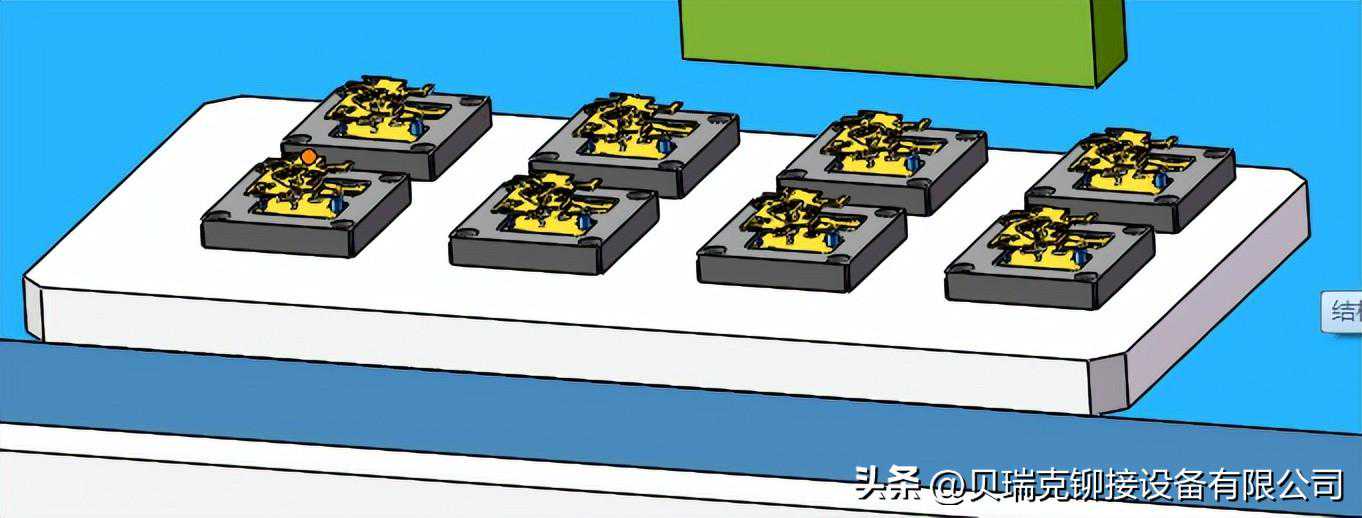

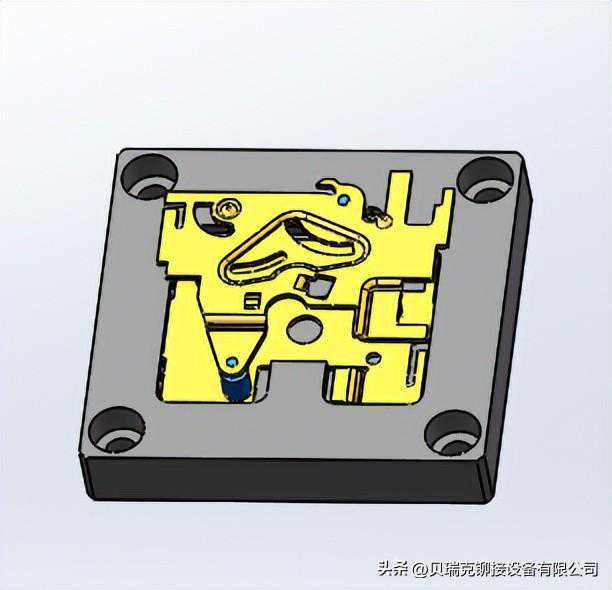

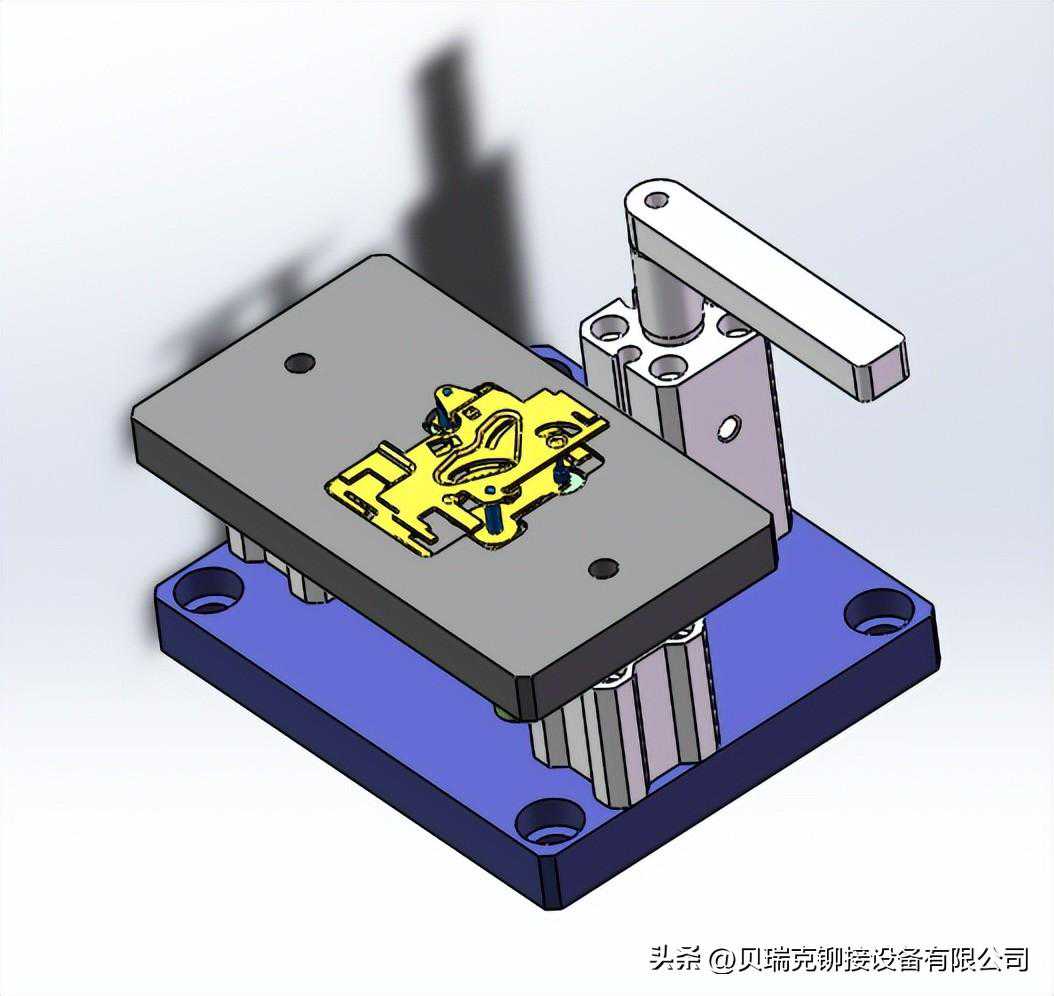

设备夹具示意图：

设备构成：

1.由武汉贝瑞克有限公司设计制造，该设备由数控控制，工作台面直线插补运动，Z轴数控控制工作，其结构方式采用龙门式。工作台面尺寸与贵公司提供的产品图纸为准而设计。该设备技术先进，外购元件大多全为进口元件，工作效率高，采用PLC控制触摸屏显示，性能稳定，检测可靠。

2．设备组成：该设备由机架、控制系统、检测系统、气动系统、铆头、执行机构等部分组成，机器操作简便，易于尺寸调整，故障易于排除，产品质量稳定。

1）机架：机架主体部分由约60*60的方钢焊接而成，其外型尺寸见结构图，安装窝钉头采用龙门式，其结构为钢结构焊接而成。其龙门立柱采用国标方钢焊接而成。为了方便机架的调节，四个机脚采用可调整垫脚以方便调整。Z轴采用封闭滑动导轨连接。整个机架在结构上合理，以方便调整各部位而设计。

2）控制系统：终端设备采用日本元件由我公司自行编程与调试。具有存贮100套以上工件程序，而且每套工件可加工点在50个点以上，具有示教功能，坐标直接输入功能。

3）测试系统：编好程序后是否到位自动检测，到位后输出信号以驱动Z轴动作。X、Y、Z轴动作两端原点都具有检测功能及限位保护并具有报警功能及显示。

4）气动控制：气动原件均采用SMC，具有保护功能，如气压不足及没有气压，该设备不能动作。主要由三联件，气缸，气阀，节流阀，气管，检测元件等组成。气源，要求为4.5kgf——5kgf，如气源不稳定（在波动范围）而影响专机效果，应增加稳压装置。

5）铆接头：机头其动作形式为油压,其主轴及旋转头部份采用我公司专用设计机头产品。

6）执行机构：包括伺服马达、导轨、丝杆、护罩等附属元件。伺服马达采

用台湾生产的产品。X轴0.75KW，Y轴0.75KW，Z轴1.0KW具有速度高，控制精度高等特点。导轨与丝杆均采用台湾产品。耐负荷设计在我实际重量的5倍以上的重型导轨，这样保证了设备的耐用性与提高了设备的寿命。

3．技术参数：

1)X轴工作范围：。

2)Y轴工作范围：

3)Z轴移动范围：油压行程：30mm，数控行程：。

4)定位精度：≤0.05mm

5)程序容量：50套以上。50点以上

6)定位：三轴联动，可手动控制X，Y，Z轴移动。

7)X，Y速度：最快400mm/S

8)X，Y丝杆导程：10mm；z轴丝杆导程：5mm

9)监控信号：触摸屏显示

10)故障显示：触摸屏显示

11)编程方式：示教

12)电源220/380V/50Hz

13)功率3KW

14)气压0.4～0.7Mpa

15)脱料方式：自动顶料人工脱料

设备主要配置明细清单

主要配置元件清单表

序号

零件名称

规格型号

数量

备注

1

机头

JM12-PLC

1

武汉贝瑞克

2

马达

1/2HP

4

中国台湾

3

伺服马达

0.75/1KW

5SET

中国台湾

4

导轨

HGW35

HGW40

4SET

2SET

HIWIN

5

丝杆

R25-10T

R32-5T

R40-10

2SET

2SET

2SET

HIWIN

6

控制系统

KV1000+H40S

2SET

日本三菱系统控制

7

触摸屏

MT6070

2

台湾威纶

8

液压站

RYX280

2

武汉贝瑞克

10

检测开关

EEX671

2批

日本OMRON

11

磁性开关

DA72L

2批

中国

12

变频器

1KW

2

中国

13

气动元件

---

2SET

中国

14

按钮/急停

----

2SET

中国

15

滑轮工作台

----

1

武汉贝瑞克
