三菱变频器FR-CS80报警历史的确认和清除

分享文章：三菱变频器FR-CS80报警历史的确认和清除

当FR-CS80变频器检测到异常时，会根据异常内容在操作面板中显示错误信息或报警，或是保护功能动作并切断变频器的输出。保护功能动作时，请处理导致其动作的原因后再复位变频器，然后开始运转。不进行相应处理而直接重新开始运行，可能会导致变频器故障或损坏。

【保护功能动作时，请注意以下几点】

1、异常输出信号

保护功能动作时，如果断开设置在变频器输入侧的电磁接触器(MC)，将失去变频器的控制电源，不能保持异常输出。

2、异常显示

保护功能动作后，将在操作面板中显示异常内容。

3、再启动方法

保护功能动作后，变频器将持续输出停止状态。只有再启动时需要变频器复位。

【变频器的异常显示类型】

1、错误信息

对于操作面板或参数单元的操作错误或设定错误，显示相关信息。变频器不会切断输出。

2、报警

即使在操作面板中显示报警，变频器也不会切断输出，但如果不采取措施，则可能会引发重故障。

3、轻故障

变频器不会切断输出。通过参数设定可以输出轻故障(LF)信号。

4、重故障

保护功能动作后，切断变频器输出，并输出异常(ALM)信号。

【报警历史的确认和清除】

可在操作面板中存储过去8次的保护功能动作时的通知异常内容的报警显示。（报警历史）

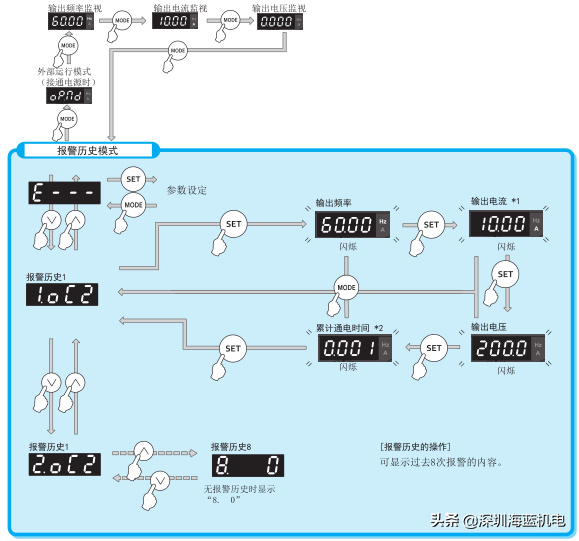

一、报警历史的确认方法

三菱变频器FR-CS80报警历史的确认和清除

*1由于短时间的过电流而发生过电流跳闸时，保存在报警历史中的电流监视值有时比实际的电流值低。

*2累计通电时间、实际运行时间从0累计到65535h，然后在清零后再次从0开始累计。

二、报警历史的清除步骤

1、接通电源时的画面

监视器显示。

2、参数设定模式

按SET键，切换到参数设定模式。

3、参数选择

按∧、∨，调节到

(清除报警历史)。按SET键读取当前设定的值。显示“0”（初始值）。

4、清除报警历史

按∧、∨，变更设定值为“｜”按SET键即开始清除。

清除完毕后，“｜”与“

”交替闪烁。

.按∧、∨，可读取其他参数。

.按SET键可再次显示设定值。

.按2次SET键可显示下一项参数。
