德国赫优讯hilscher网关模块配置CCLINK转Profinet（NT 50-CC-EN）

网关模块用（NT50-CC-EN）举例说明1.给模块供电（24V），并用网线把电脑和模块连接起来，如下图3.打开模块配置软件，添加模块组态，选中模块拖拽到netDevice窗口横线上，右击模块，选择C......

网关模块用（NT50-CC-EN）举例说明

1.给模块供电（24V），并用网线把电脑和模块连接起来，如下图

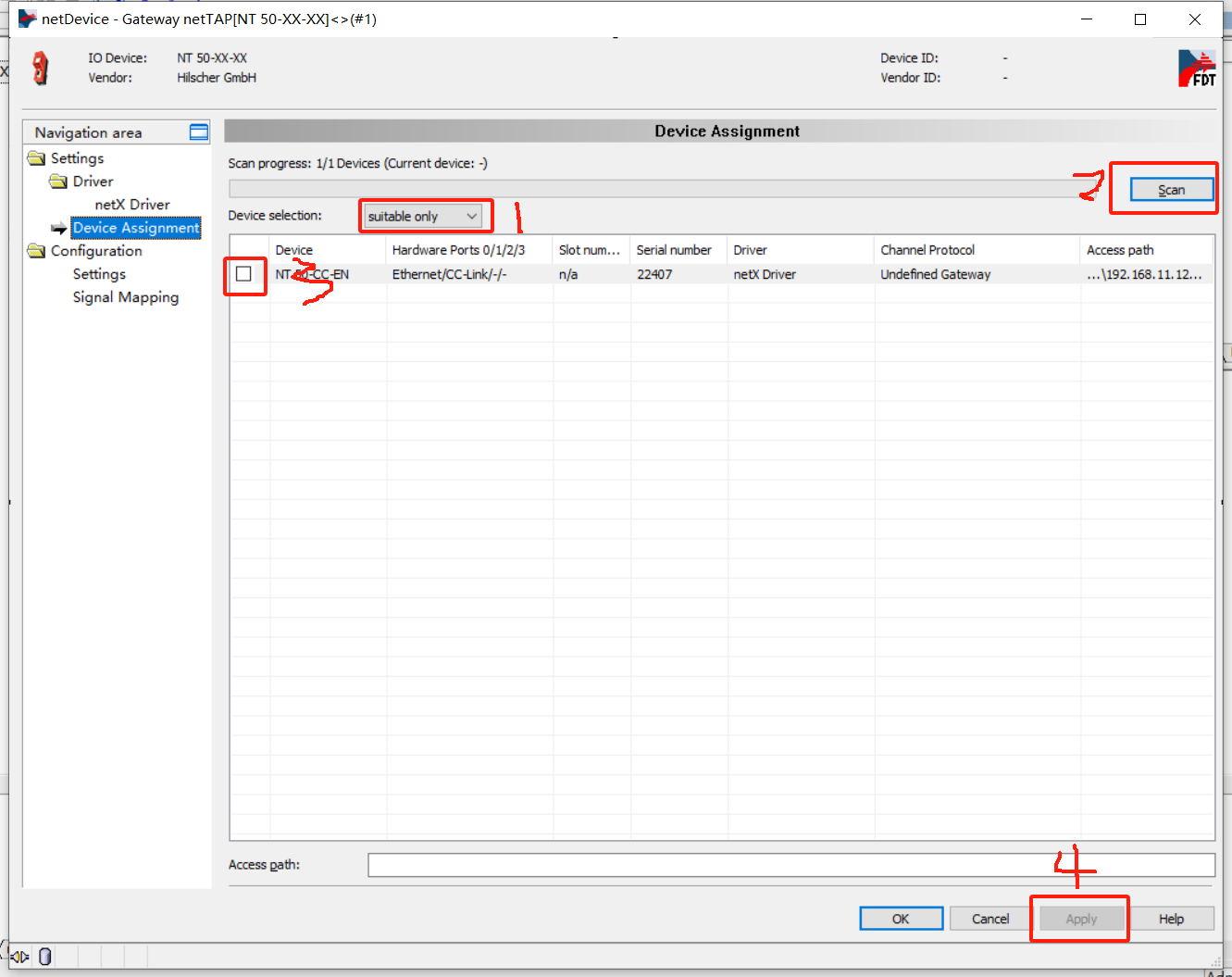

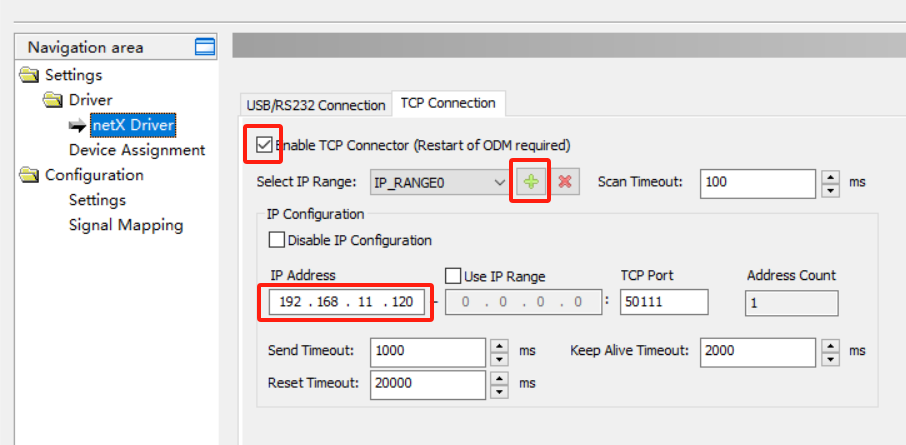

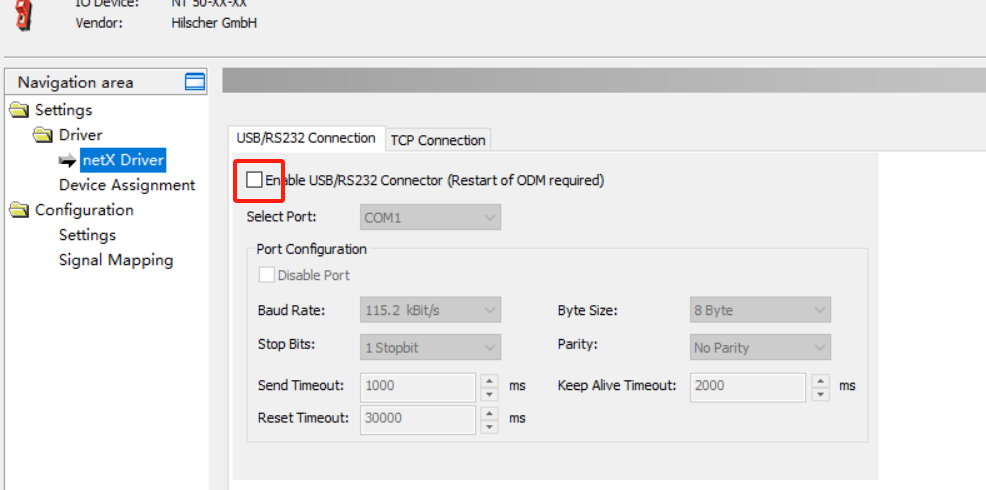

3.打开模块配置软件，添加模块组态，选中模块拖拽到netDevice窗口横线上，右击模块，选择Configuration——Gateway，如下图

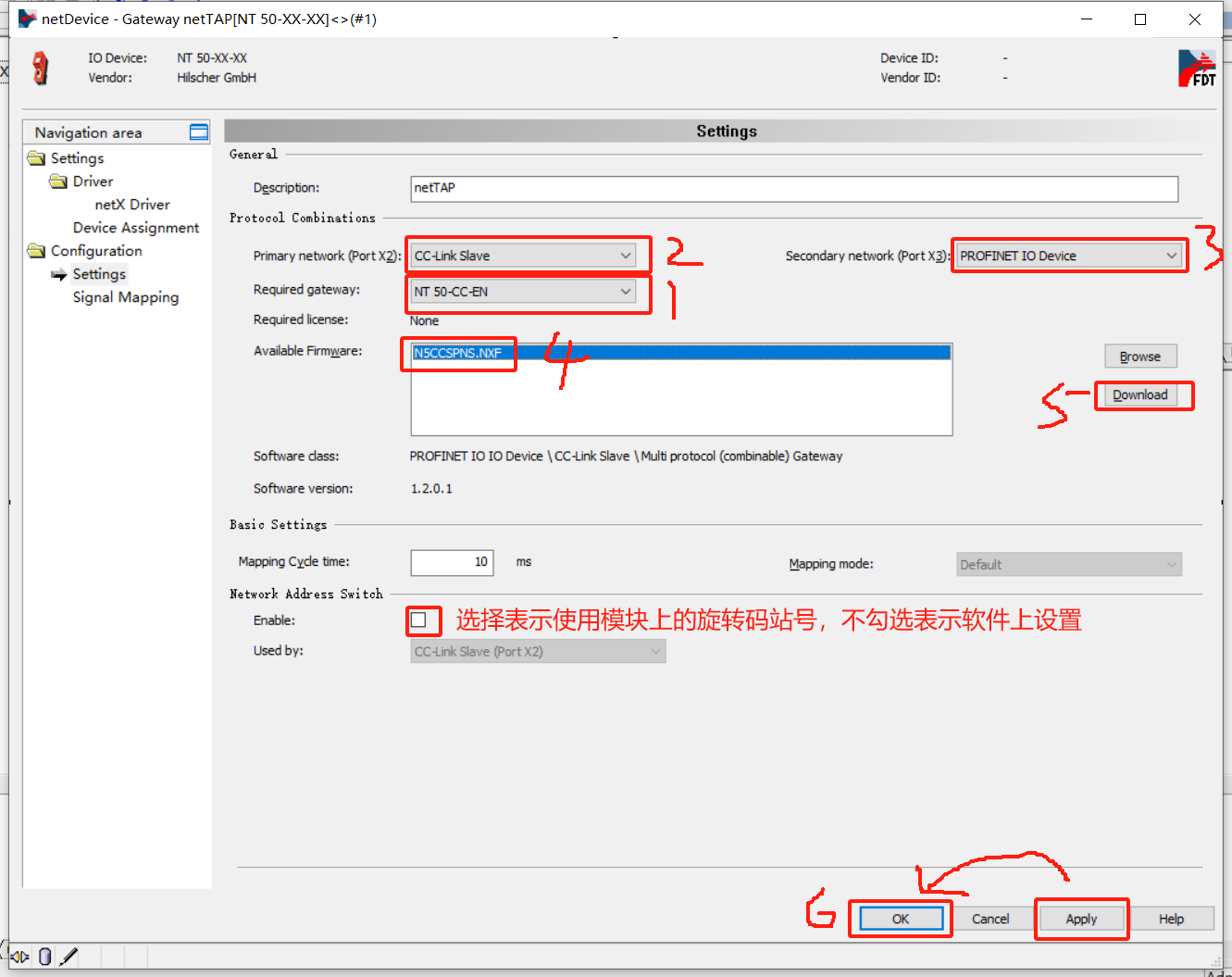

4.配置Gateway，如下图

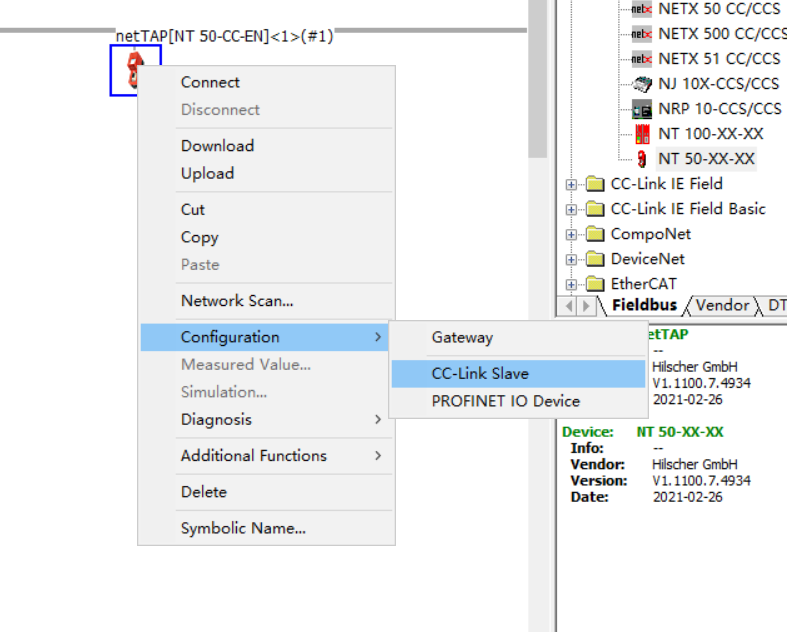

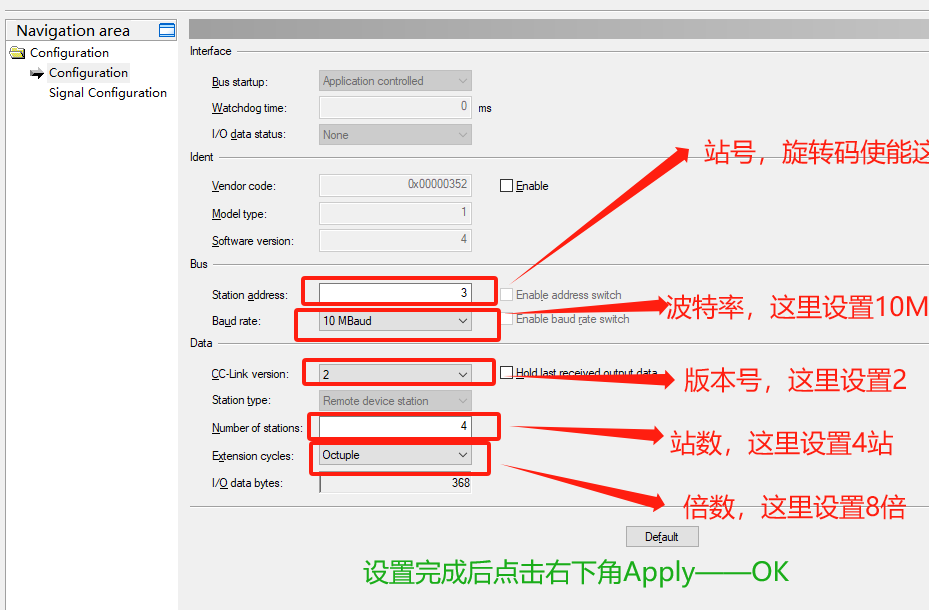

5.配置CClinkSlave，如下图

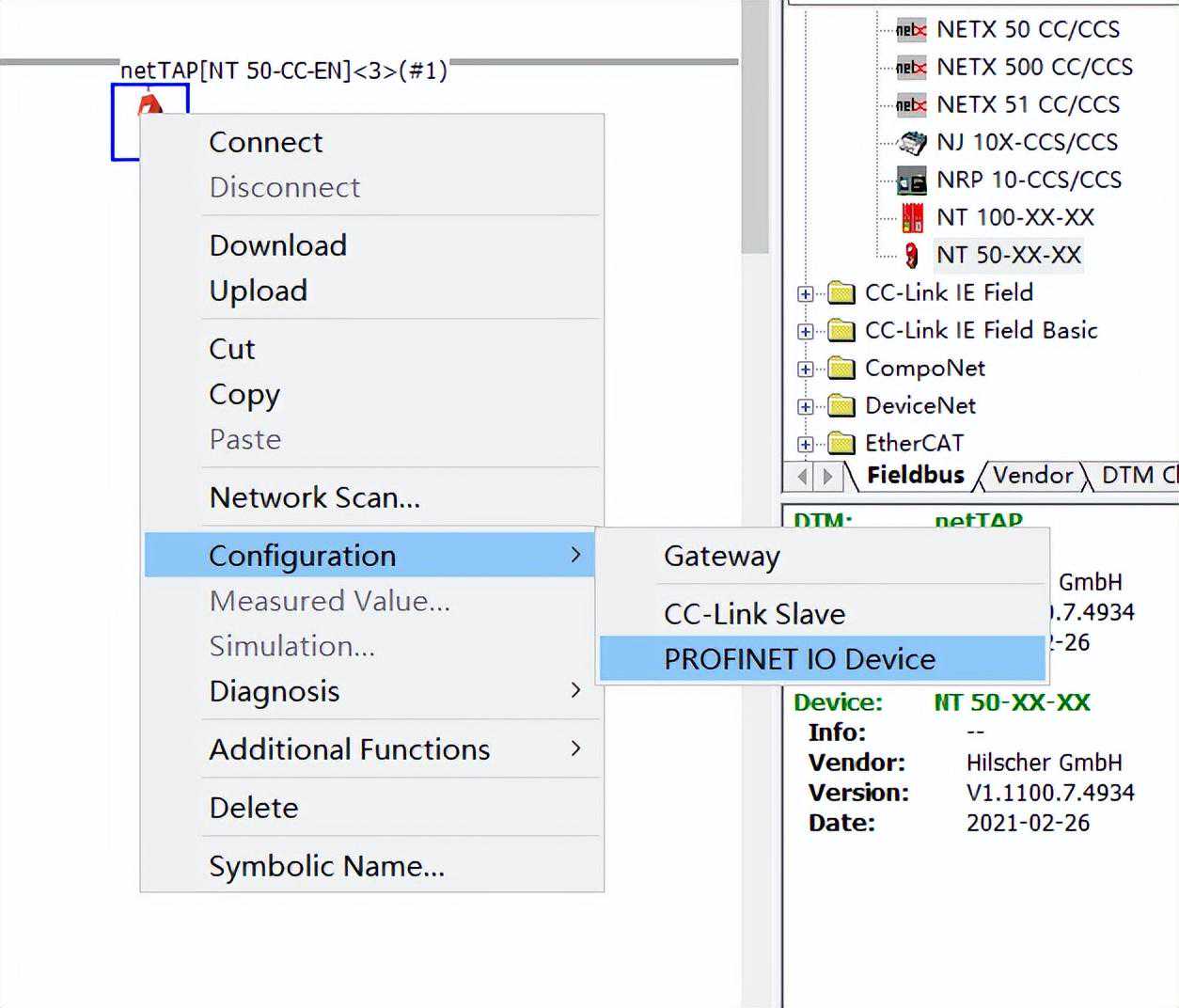

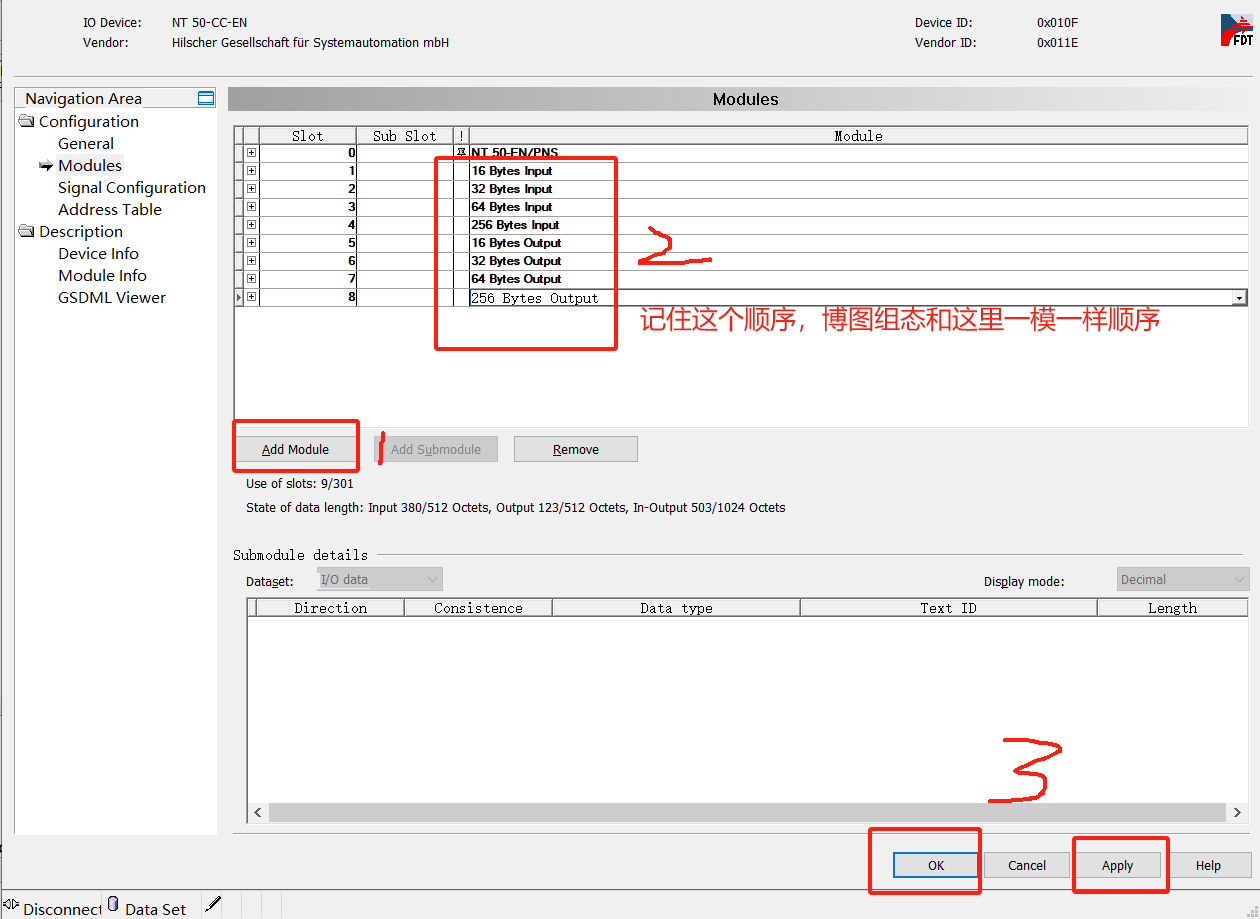

6.配置PROFINETIODevice，如下图

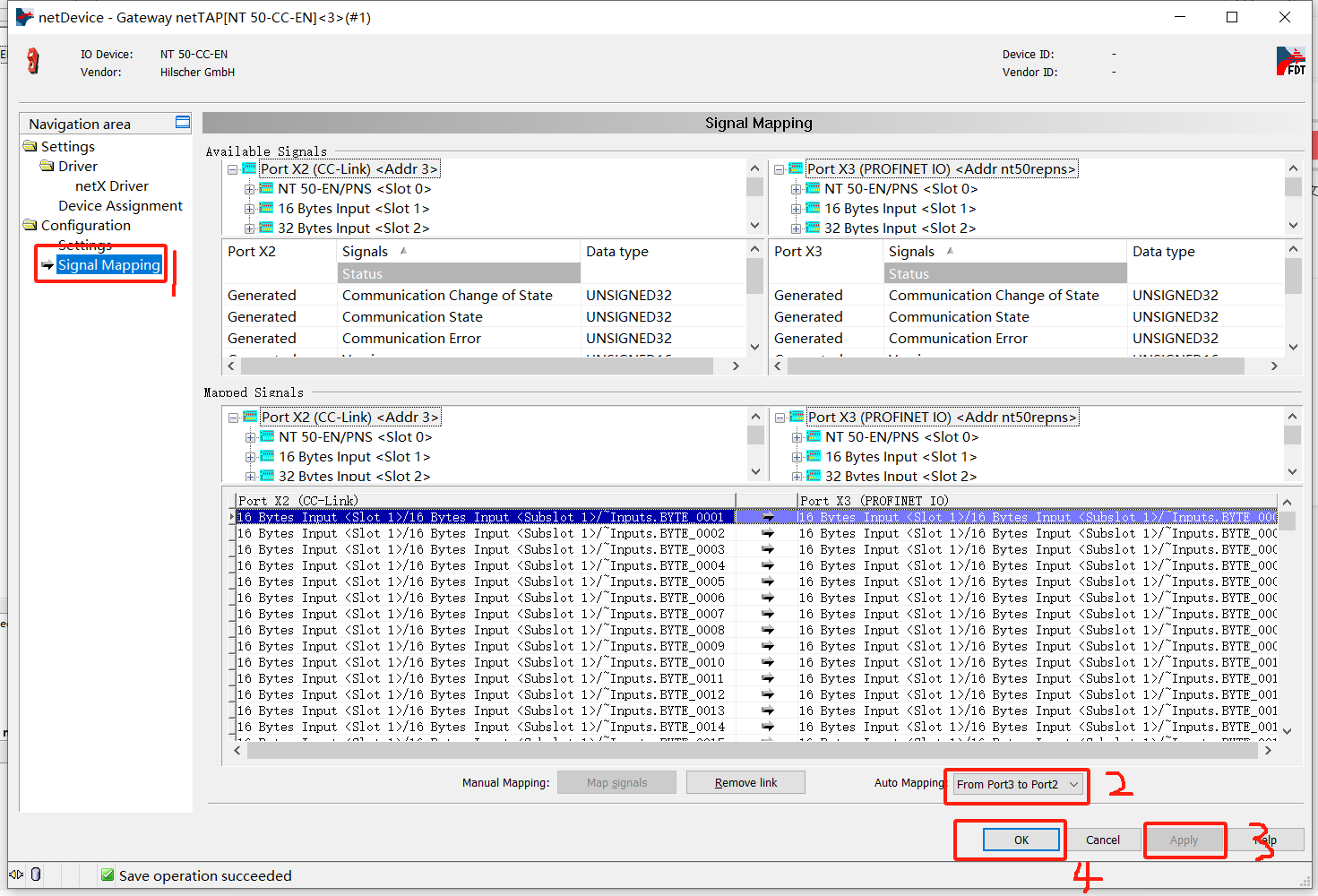

7.选择Configuration——Gateway，如下图

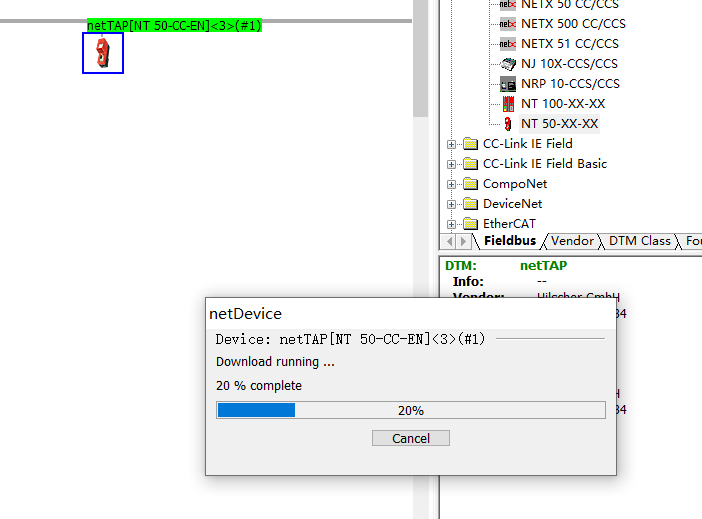

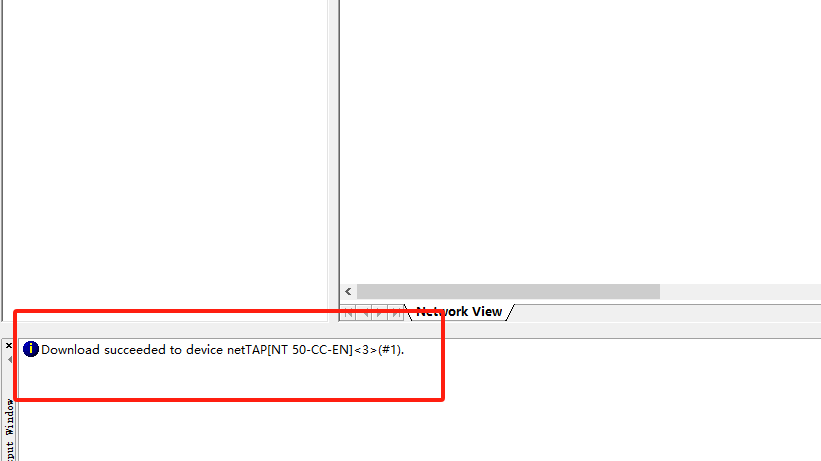

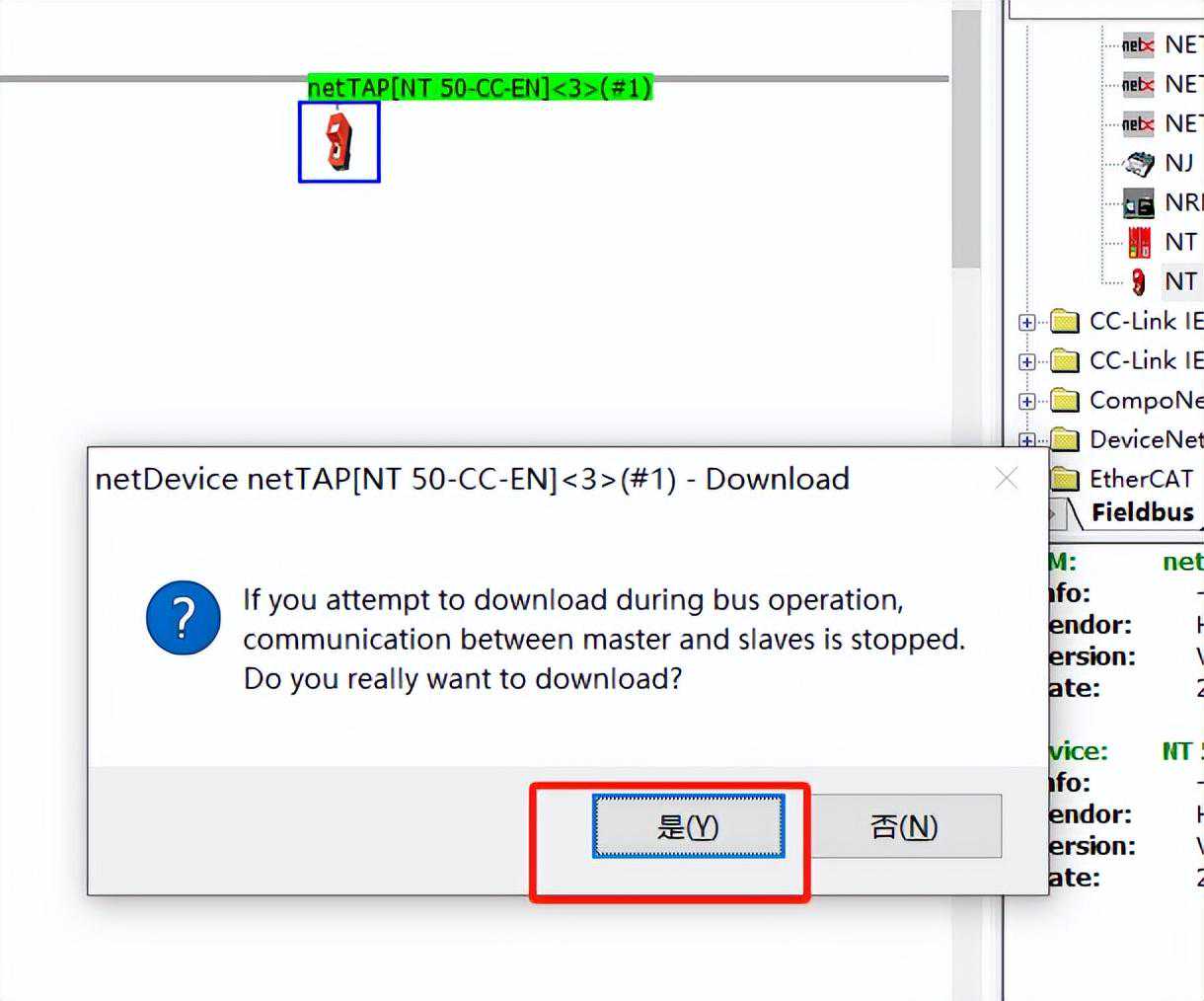

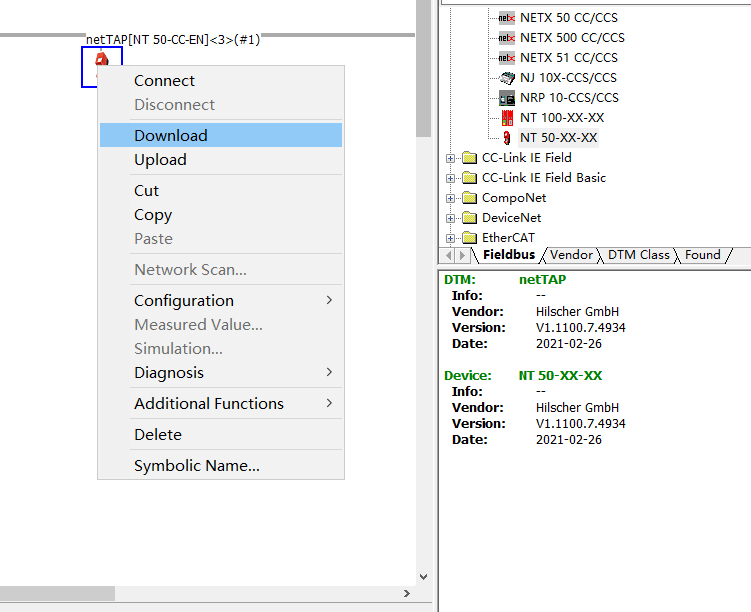

9，右击模块DOWNLOAD，如下图

以上模块配置完成
