FX5U本体及FX5-16ET/ES-H 定位设置简要说明

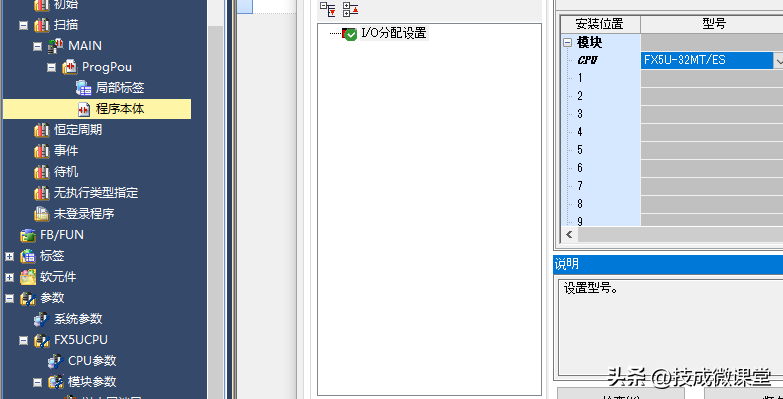

01先点参数，系统参数，设置主机型号

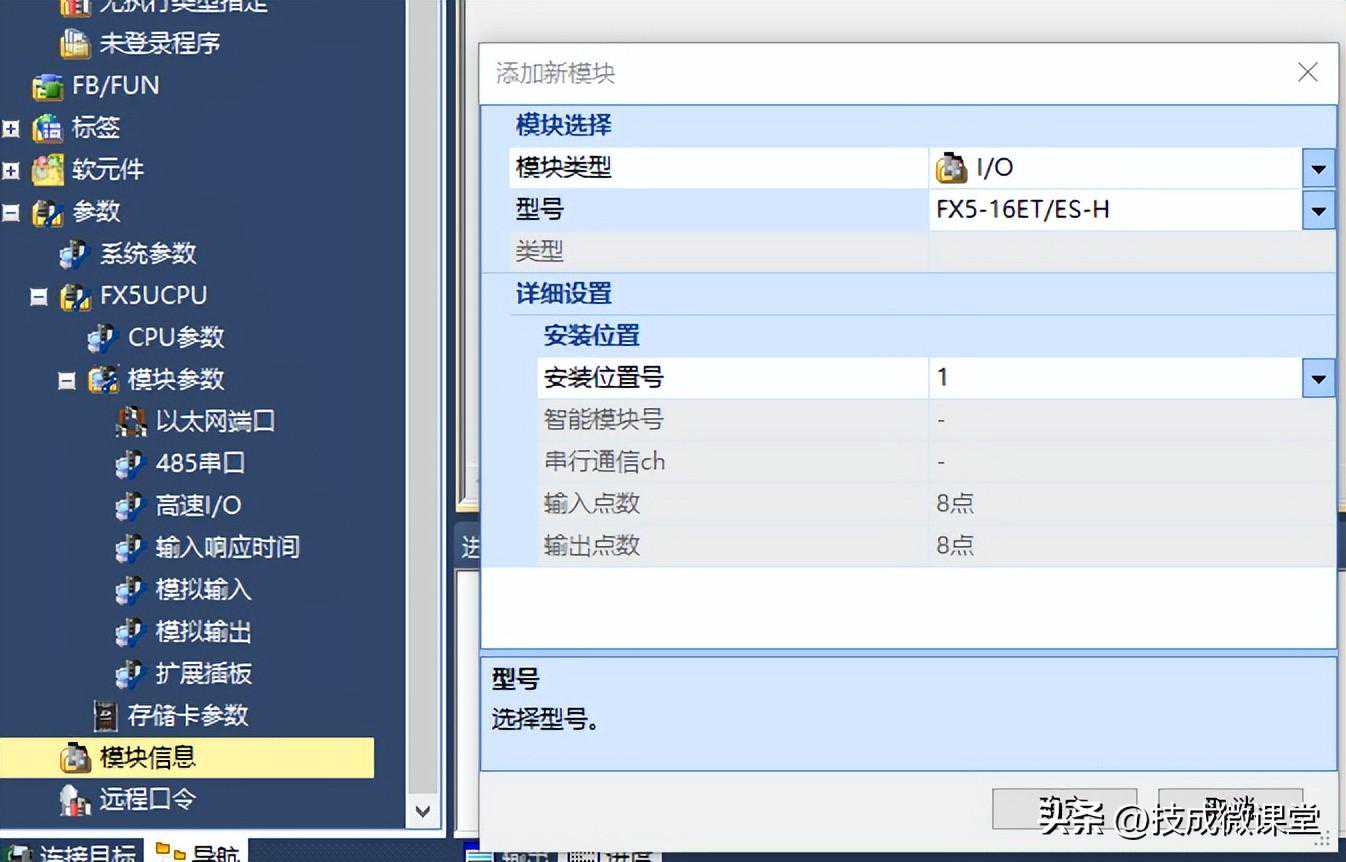

03右击模块信息，点添加新模块，模块类型选I/O，型号选FX5-16ET/ES-H，确定

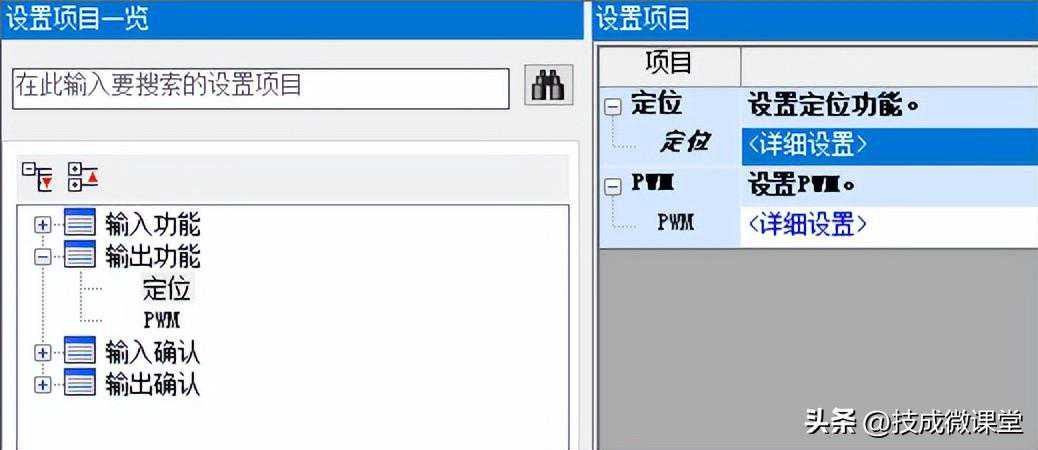

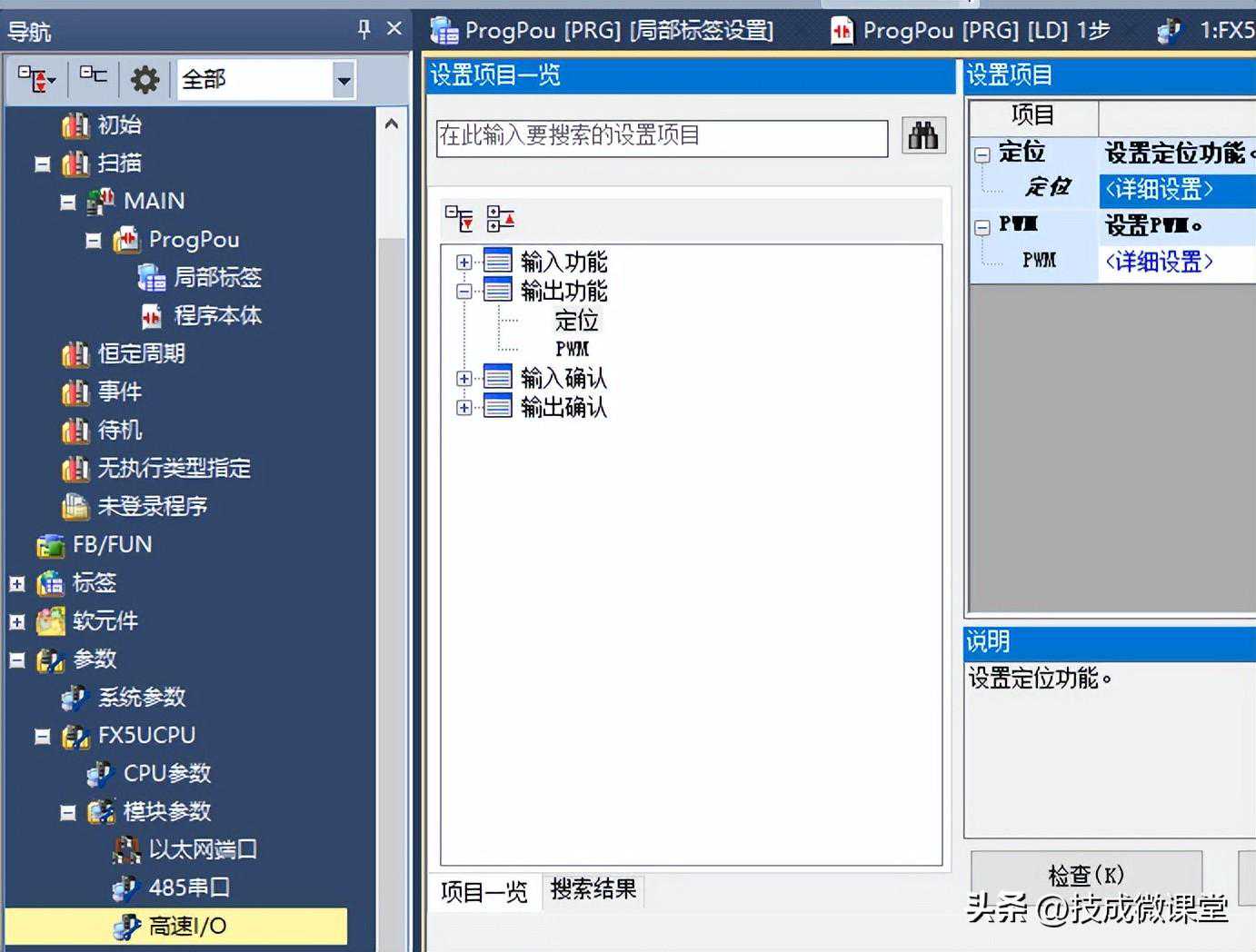

04左键双击

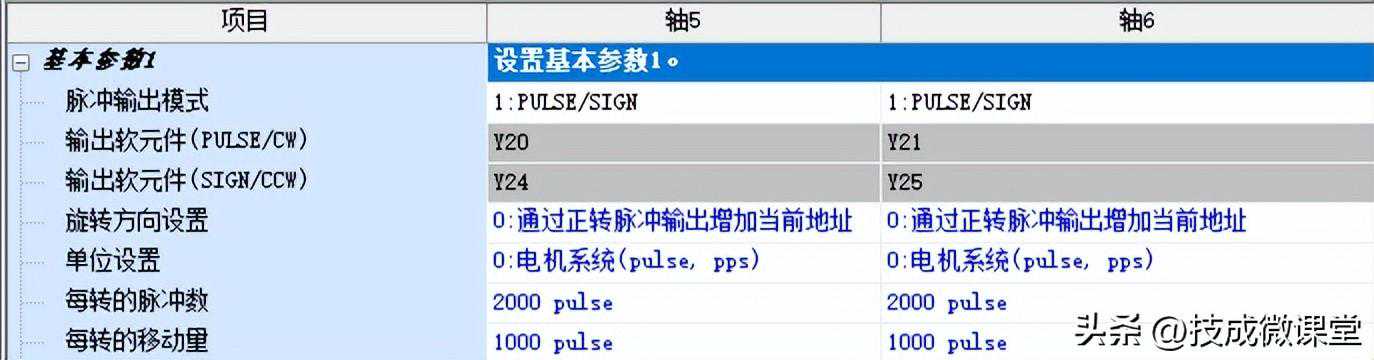

06设置参数，确认

关闭此窗口后点右下角的应用

举例：第5轴【DRVAID0D2K5M5】

这里K5代表5号轴。M5代表完成标识，M5可改成其他软元件。

FX5U本体4轴对应的特殊寄存器从SD5500~SD5653（看FX5U用户手册应用篇-附录-附2特殊寄存器一览）

FX5U扩展FX5-16ET/ES-H的特殊寄存器

第5轴SD5660起

第6轴SD5700起

第7轴SD5740起

第8轴SD5780起

第9轴SD5820起

第10轴SD5860起

第11轴SD5900起

第12轴SD5940起
