S7-1200怎么使用带断线诊断的模拟量电流输出

通过STEP7Basic的断线功能，您可以检测到模拟量电流输出的断线事件。您可以使用诊断中断组织块(OB82)评估断线事件。

本说明中使用信号模块SM1234。您也可以使用其它模拟量输出信号模块或者信号板。

一.S7-1200PLC中添加模拟量电流输出的信号模块

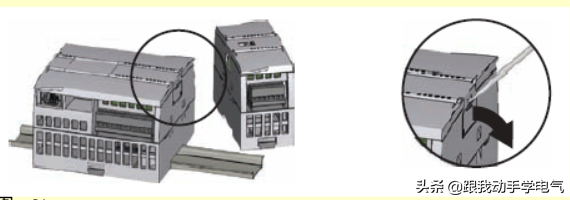

1.S7-1200PLC添加信号模块，这里不过多说，大家可以看下系统手册

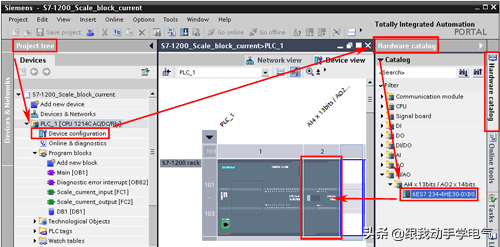

2.在设备组态中添加信号模块

浏览硬件目录。在硬件组态中拖拽并释放设备到S7-1200机架上。

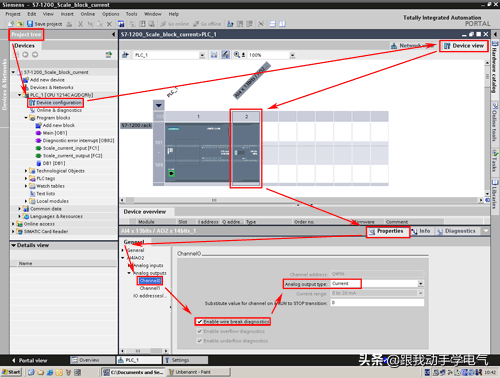

3.配置模拟量输出通道，使能断线检测功能

在“项目树”中打开“设备组态”。

在“设备视图”中选择模拟量信号模块。

浏览模拟量信号模块的“属性”，“模拟量输出”“通道0”。

选择“电流”作为模拟量输出类型。

注意

替换值的范围是[032511]。对于20mA的电流输出，对应的值是27648。

二.使用“诊断中断”OB评估断线事件

当模块检测到错误时调用“诊断中断”OB。

如果有诊断功能的模块使能了诊断中断，当检测到错误时，“诊断中断”OB中断循环程序。

信号模块的诊断灯“DIAG”会闪烁，相关的通道将点亮。

1.增加“诊断中断”组织块OB82

浏览项目树的“添加新块”条目。

选择“诊断中断”OB。

注意

在程序中只可以使用一个诊断中断OB。

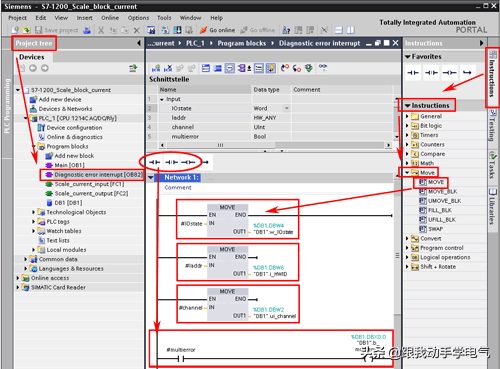

2.读取“诊断中断”OB启动信息

浏览指令窗格，选择“指令”“传送”。

拖拽传送指令到“诊断中断”OB网络中。

将“IOstate”标签移动到全局标签(例如“DB1:w_IOstate”)。

编写需要监控的其他标签，请参考图.05中的例子。

3.评估“诊断中断”OB启动信息

“诊断中断”OB有如下启动信息：

“IOstate”(WORD)

“IOstate”包含有诊断功能模块的I/O状态。

在表3中可以找到“IOstate”标签的详细信息。

“laddr”(HW-ANY)

这是硬件标识：

硬件标识(HW-ID)鉴别模块或者模块功能单元(例如输出和高速计数)。硬件标识由完整的数字组成并且由系统连同诊断报警一起报告，来定位故障模块或者功能单元。(更多细节请参考图.7)

通过浏览“项目树”中的“PLC变量”，您可以确定功能单元的硬件标识(HW-ID)。选择“PLC变量”窗口的“常量”标签。表格列“值”中列举了所有已使用的硬件标识(图.06)。

“Channel”(UINT)

“Channel”包含使用于信号模块的输出通道的数量。

“multierror”(BOOL)

“multierror”位表示超过一个错误发生。

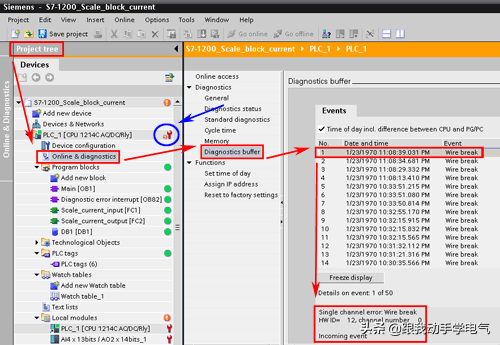

三.STEP7Basic在线诊断

当使用STEP7Basic在线访问S7-1200PLC，可以使用诊断功能。

在线S7-1200PLC。PLC的弯曲信号表示诊断错误。(图.07，蓝色环)。

浏览“项目树”的“在线和诊断”。

浏览“在线访问”窗口的导航区域，进入“诊断缓冲区”。

在“事件”表里选择断线事件。

在“事件”表下，将显示选定事件的详细内容。您可以找到HW-ID，通道号，事件类型。

注意

“事件到来”表示事件的开始，在该例子中为断线。

“事件离开”表示事件的结束。

信号模块“DIAG”灯和相关通道的指示灯会闪烁。

“IOstate”标识

下面的表格显示“IOstate”标识可能的“I/O”状态。
