PLC电气工程师，如何用S7-400编程来控制多个CPU之间的通讯

目录

1、测试环境

2、S7-400多CPU环境注意事项

3、硬件组态

4、软件编程

1、测试环境

硬件:CPU416-3和CPU412-2

软件:进行BSEND,BREV和USEND，UREV通讯。

2、S7-400多CPU环境注意事项

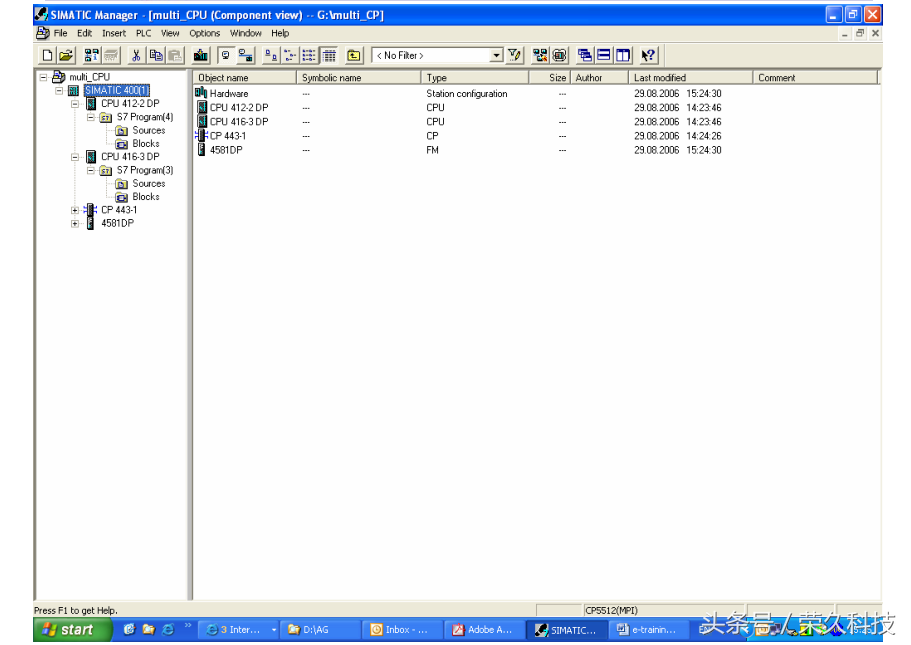

3、硬件组态

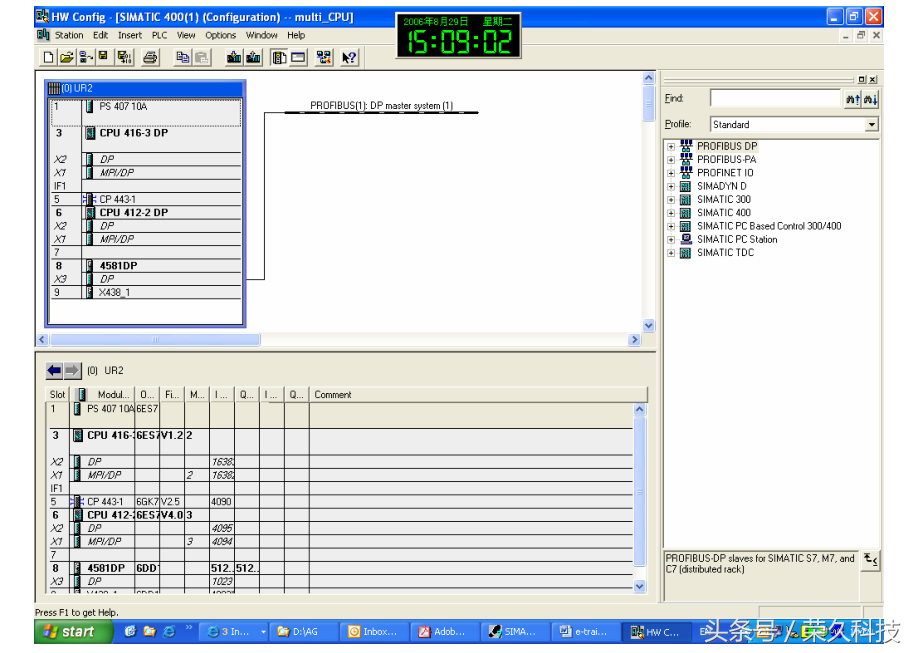

分别设定CPU不同的MPI地址，可以通过底板K总线从一个CPU对多个CPU编程

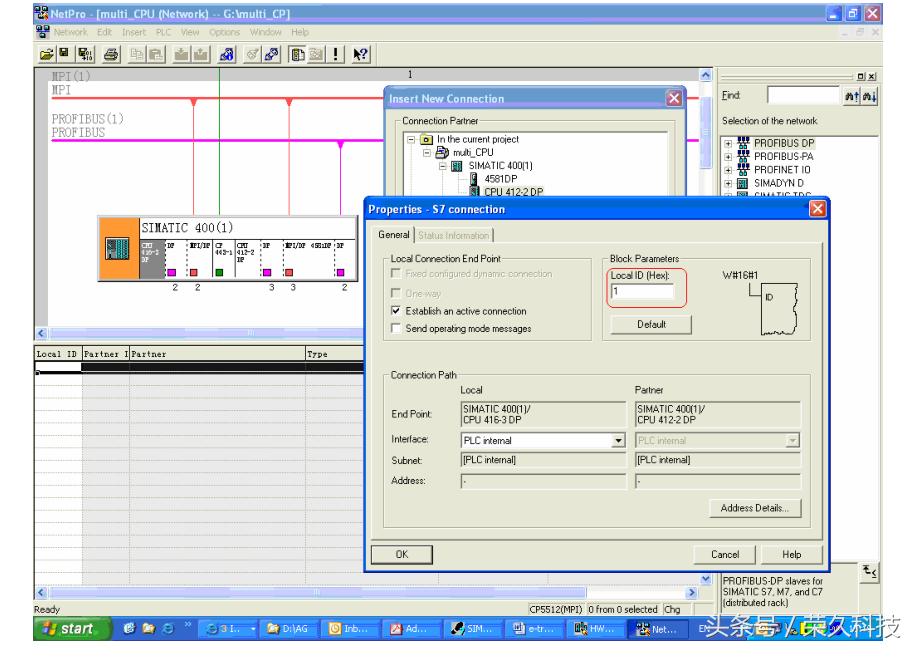

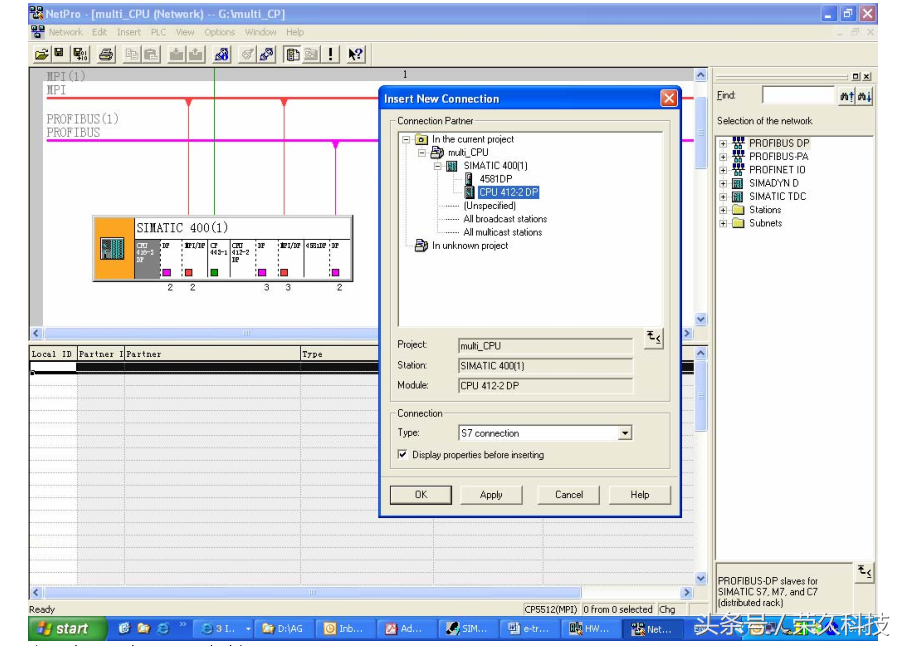

创建一个S7连接

接口为PLCinternal，从底板K总线通讯。

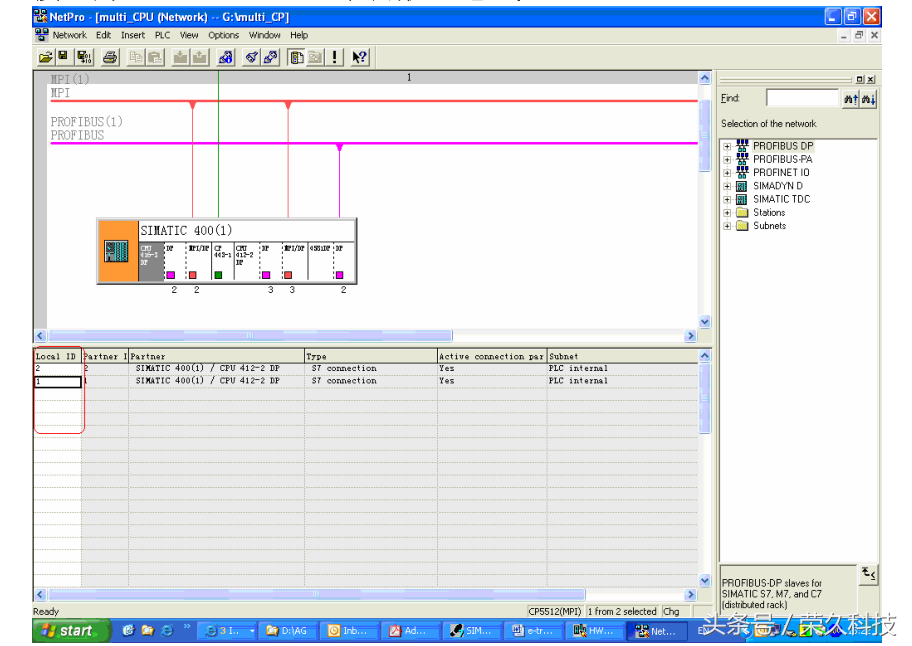

创建2个连接，因为要测试2种通讯方式，存盘编译无错误退出。

BSEBD,BRCV(SFB12,SFB13)和USEND,URCV(SFB8,SFB9).BSEND可以传输64K，带效验速度慢。

USEND可以传输440字节，不效验速度快。

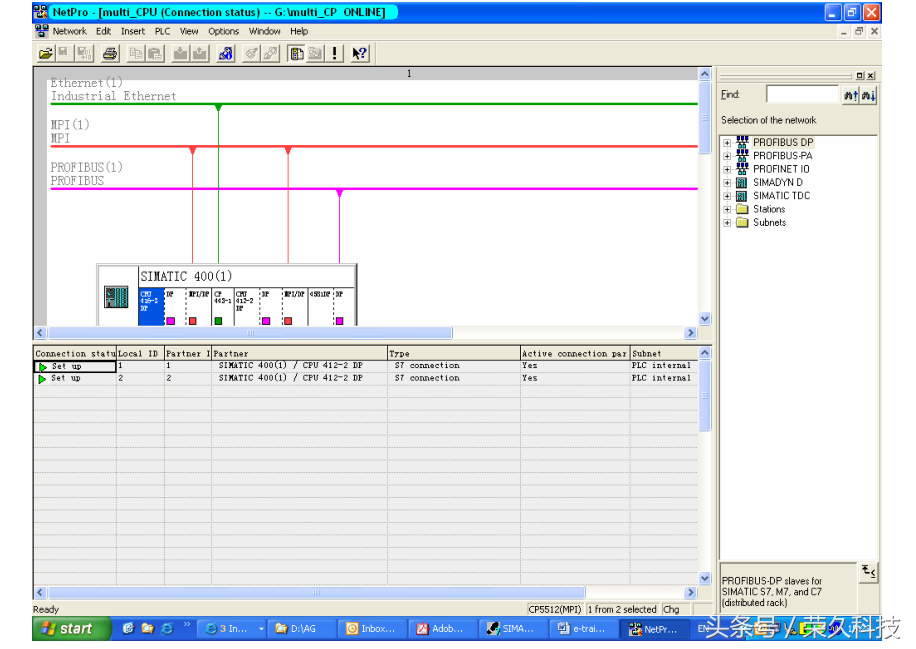

分别下载CPU的block下Systemdata

4、软件编程

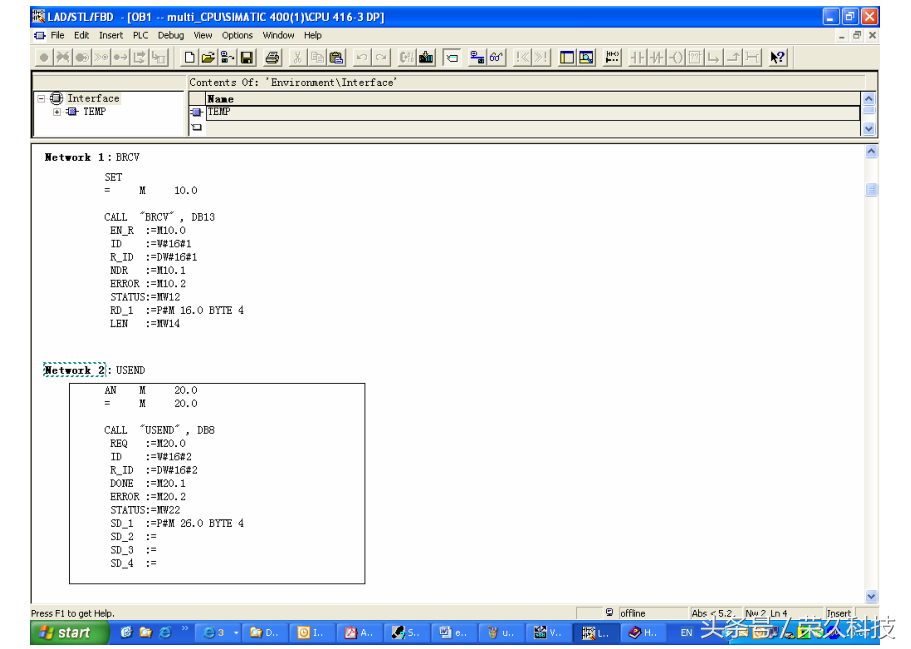

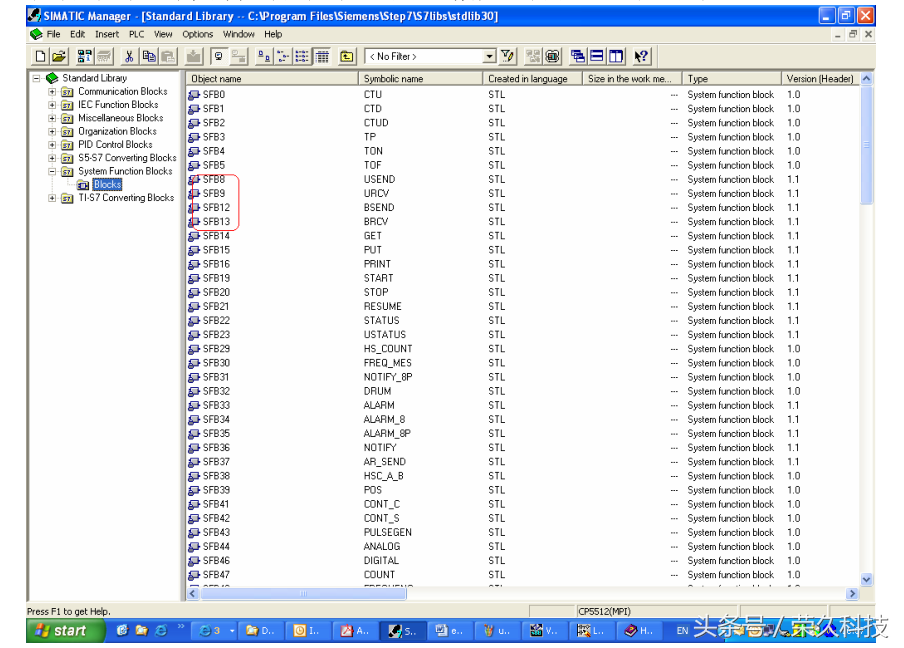

从标准系统库拷贝标准系统块，粘贴到自己的项目中

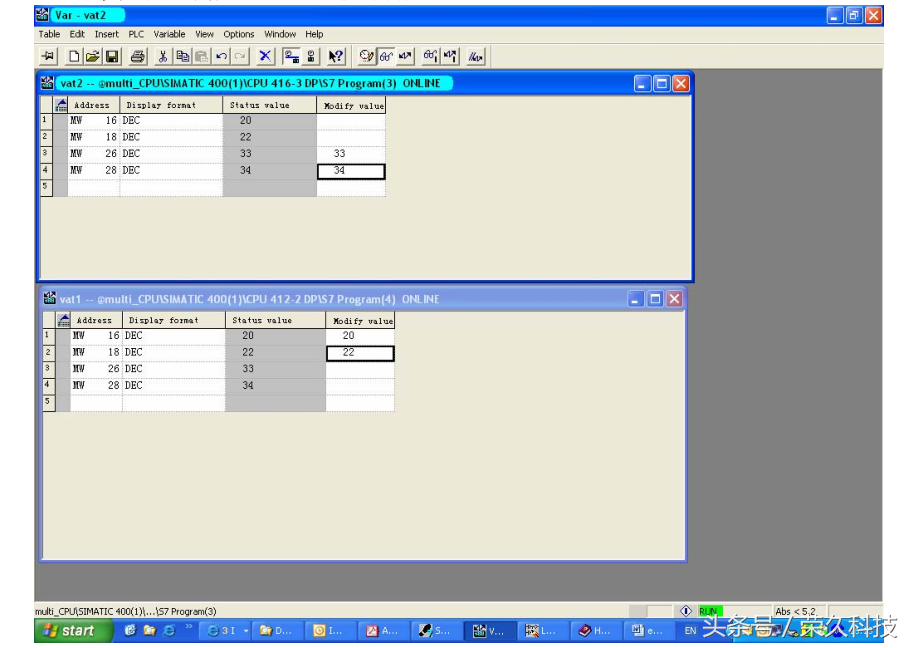

在菜单PLC－Monitor/ModifyVariables下进行测试

可以使用强制变量和监视功能

以上，欢迎分享及收藏哦！
