欧姆龙PLC系统时钟（年月日时分秒）调用方法

欧姆龙PLC系统时钟地址：A351:高8位地址中存储的数据是“分钟”；低8位存储地址中存储的数据是“秒钟”A352：高8位地址中存储的数据是“日”；低8位存储地址中存储的数据是“小时”A353:高8位......

欧姆龙PLC系统时钟地址：

A351:高8位地址中存储的数据是“分钟”；低8位存储地址中存储的数据是“秒钟”

A352：高8位地址中存储的数据是“日”；低8位存储地址中存储的数据是“小时”

A353:高8位地址中存储的数据是“年份”；低8位存储地址中存储的数据是“月份”

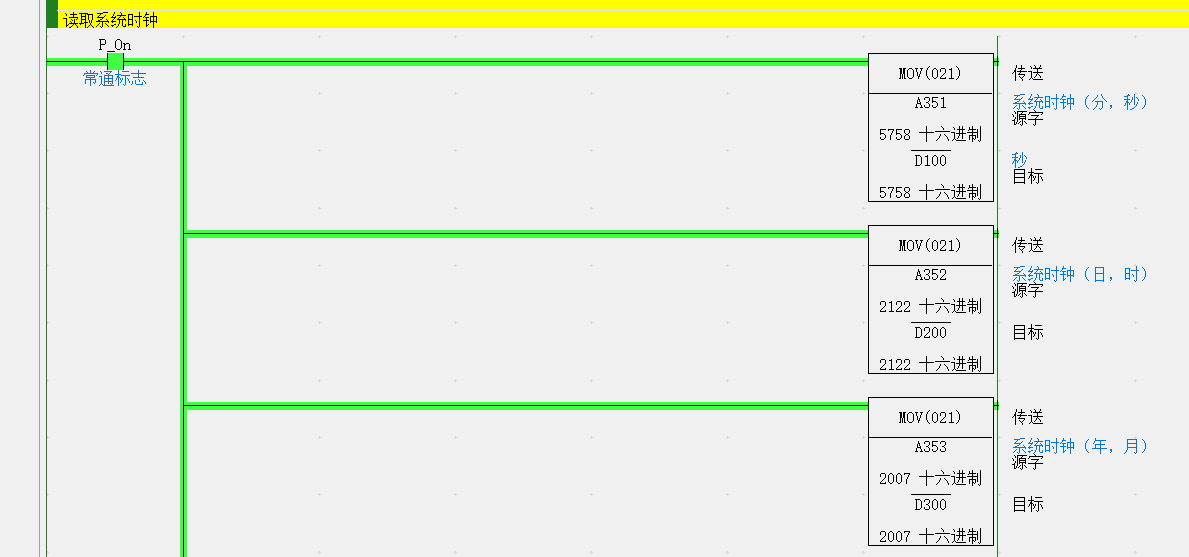

1，先将A351,A352,A353中的数据用MOV指令分别传送到D100,D200,D300中，如下图所示：

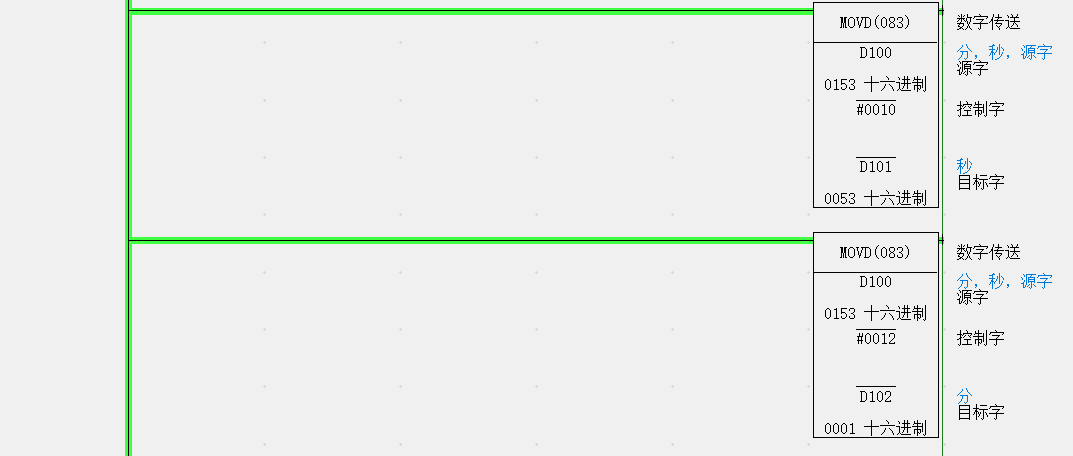

2，从D100中读取“秒钟”与“分钟”

用MOVD位移指令，将D100中的低8位传送到D101中，高8位传送到D102中

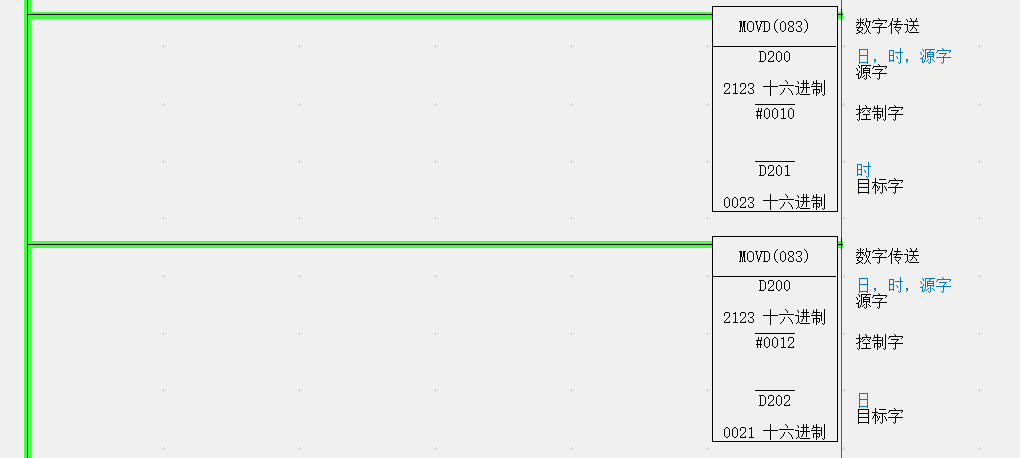

3，从D200中读取“小时”与“日”

用MOVD位移指令，将D200中的低8位传送到D201中，高8位传送到D202中

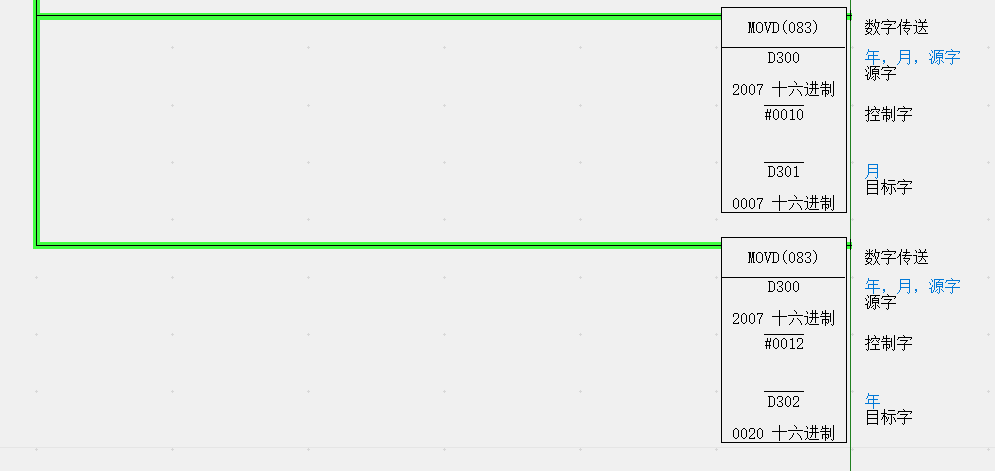

4，从D300中读取“年份”与“月份”

用MOVD位移指令，将D300中的低8位传送到D301中，高8位传送到D302中

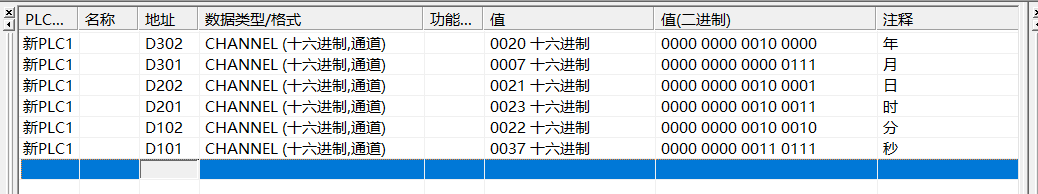

5，年月日时分秒数据读取完成，数据监视查看

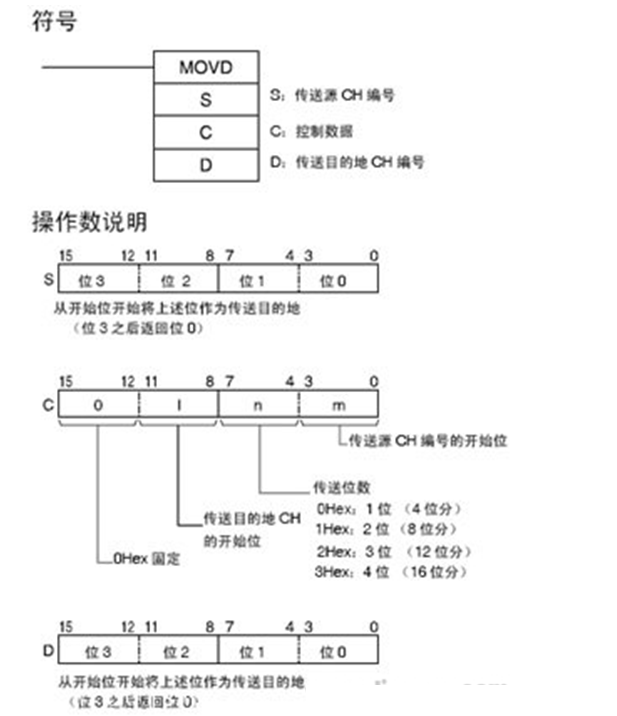

附件：MOVD指令各操作数的含义：
