ABB变频器炸毁维修后通电即报警Drive not responding通病一例

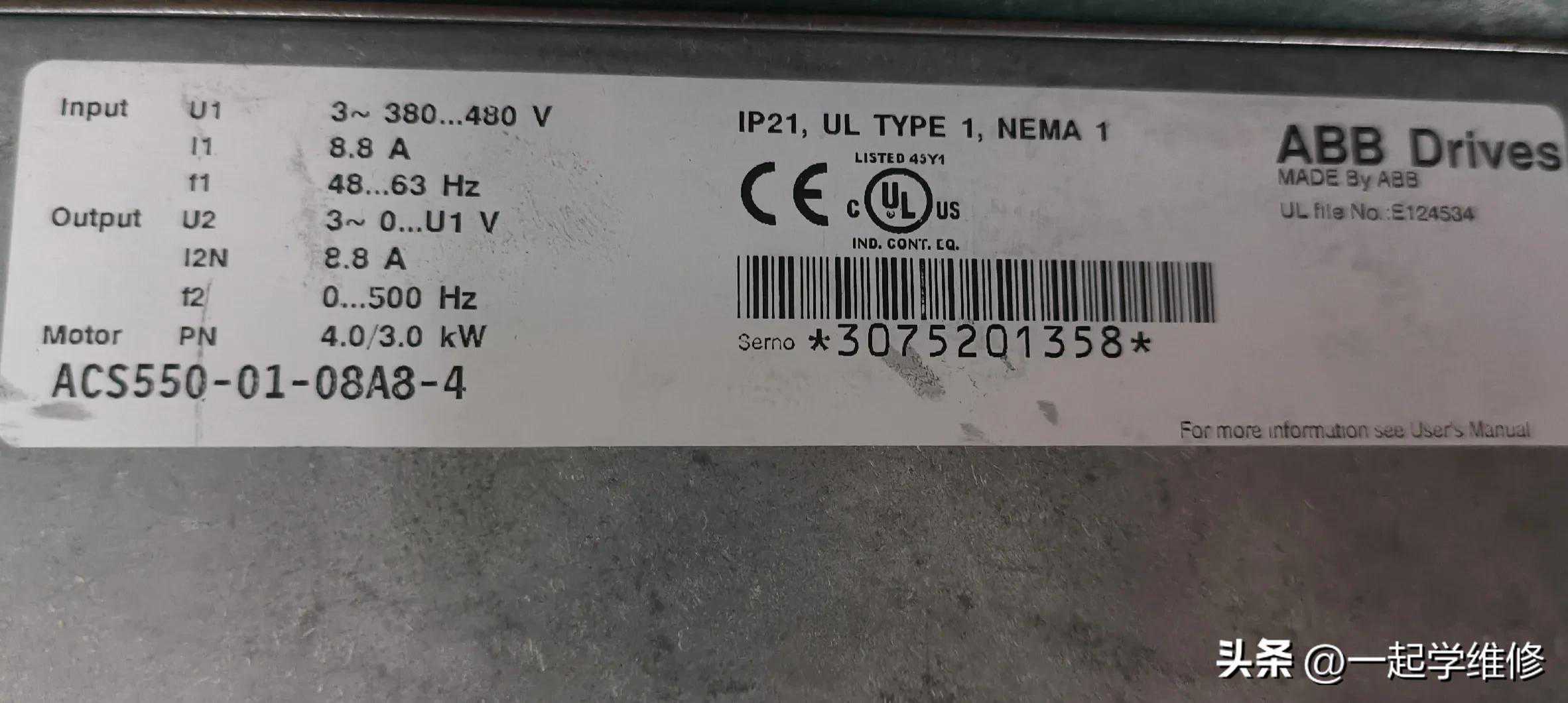

近日接修一台ABBACS550系列4.0KW变频器

经静态检测后发现S相到整流模块之间断路，逆变输出V相击穿，V相和W相门极触发电路短路。

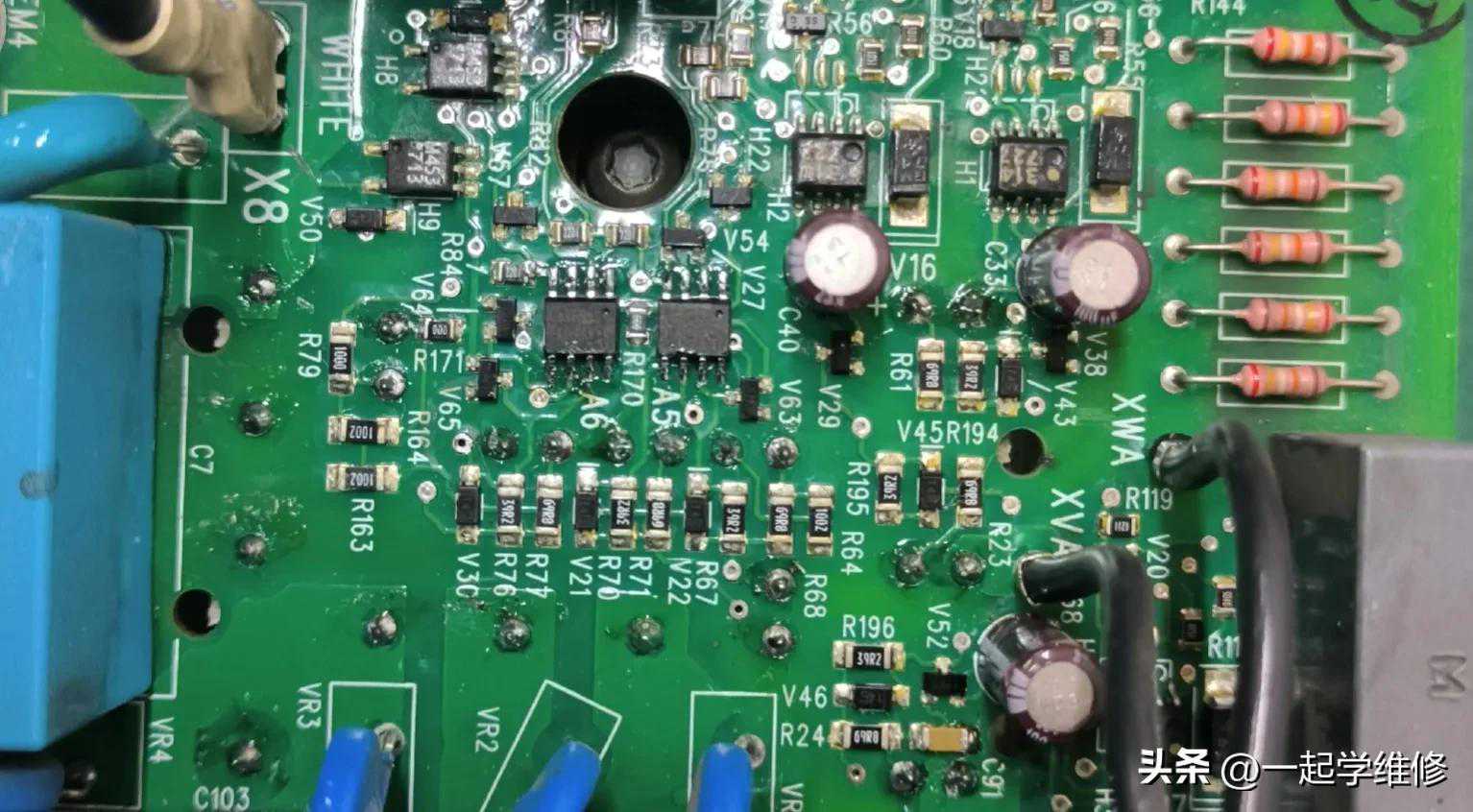

经拆除整流逆变模块后，进一步测量六路门极触发电路发现驱动芯片，稳压管，电阻，贴片电容等电子元器件存在击穿和变值现象。

经过对损坏的元器件和功率模块更换后，通电试机却发现面板显示一串英文字母：Drivenotresponding。

经查询报警信息，解释是变频器没有响应，一般出现此异常报警是主板通信不良或/风扇损坏/主板损坏，经排查后排除了通信不良和风扇损坏的可能性，最终确定是主板上DSP芯片击穿损坏。

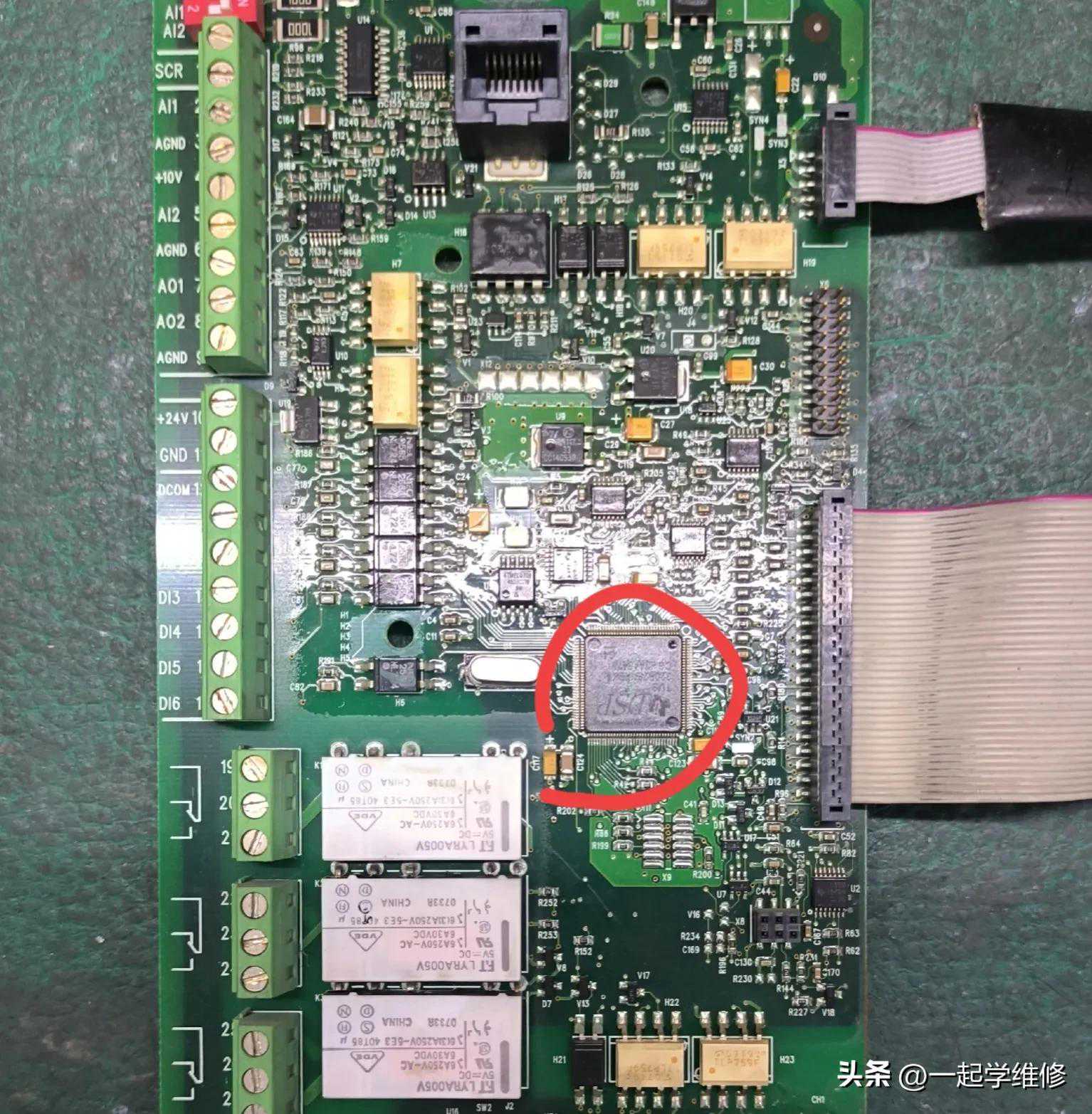

上图红圈内DSP芯片短路，此DSP芯片的供电是经稳压器U9，转换而来。但在变频器异常炸毁时，产生电流冲击，电压波动异常升高，主板3V电源保护电路缺失，最终导致DSP芯片击穿短路，通电后此DSP芯片有异常发热现象。

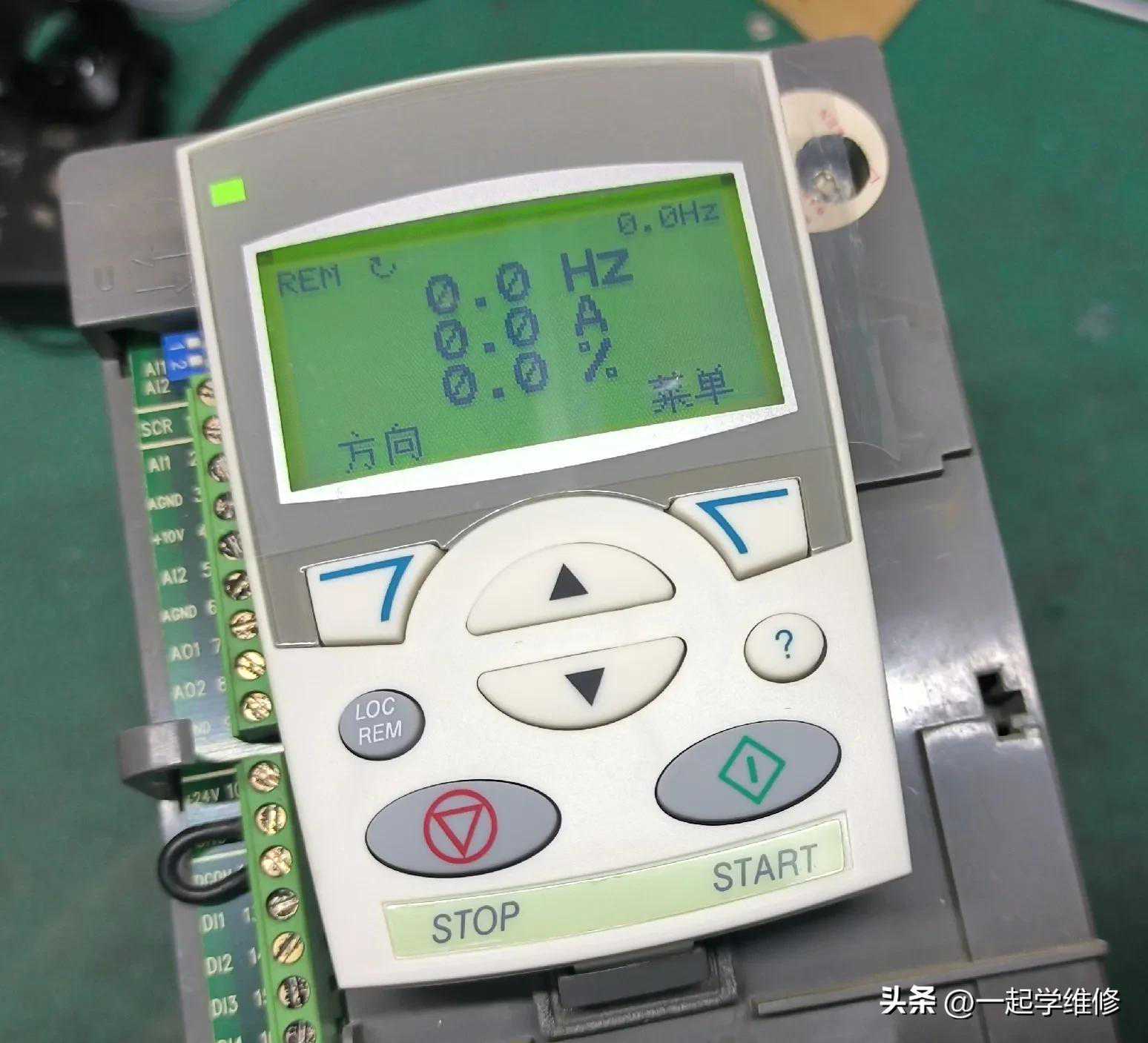

最后经更换同型号主板后，通电试机，变频器显示正常，运行正常，故障修复。
