三菱PLC的CC-LINK的案例应用 一看就懂

大多数用过三菱PLC的自动化工程师都知道，使用了CC-LINK总线通讯的系统可以将分布在较远距离的系统通过一根4心线连接在一起，当链路中的从站很多的时候系统就变成了一个庞大的系统。

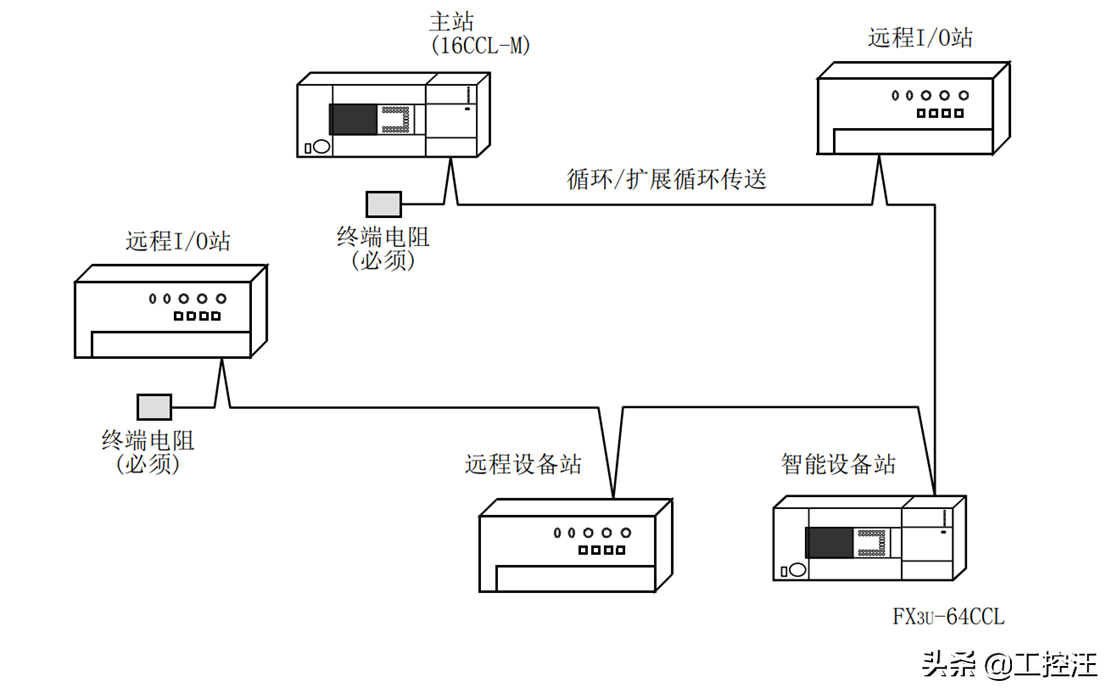

CC-LINK链路示意图

举例说明：如何通过FX3UPLC链接一个具有CC-LINK通讯的电气比例阀，实现PLC可以控制比例阀的输出气压的小型系统（举例不易，老铁们多多点赞）；需要采用一个FX3U-16CCL-M的CC-LINK主战模块将PLC做为主站模块；电气比例阀是一个可以实现输出气压稳定调节的装置，是一个闭环系统；

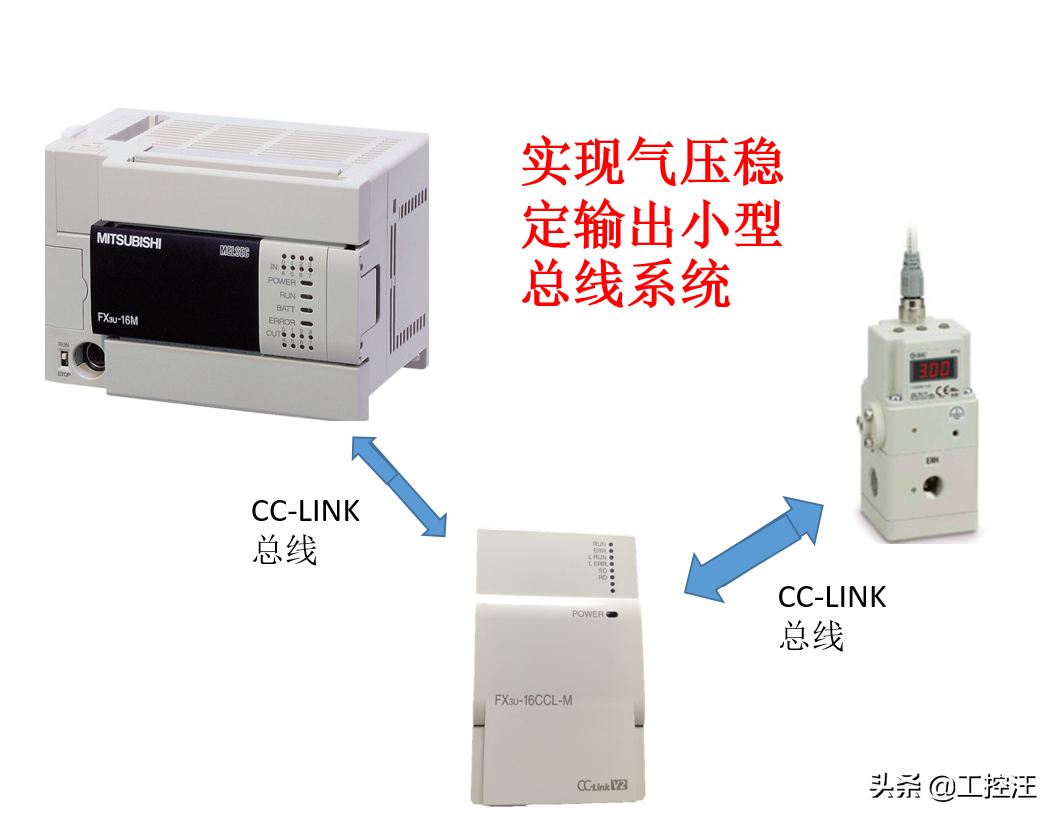

稳定气压输出的CCLink系统

1.1、先熟悉一下FX3U-16CCL-M主站模块的相关参数（非常重要）

缓冲寄存器对应的内部地址如下表，由于我们只需要给电气比例阀设定气压，所以只需要在PLC中将要设定的气压值，通过TO指令写入到21FH中的某一个寄存器中，但究竟是哪一个还要查看一下电气比例阀手册；

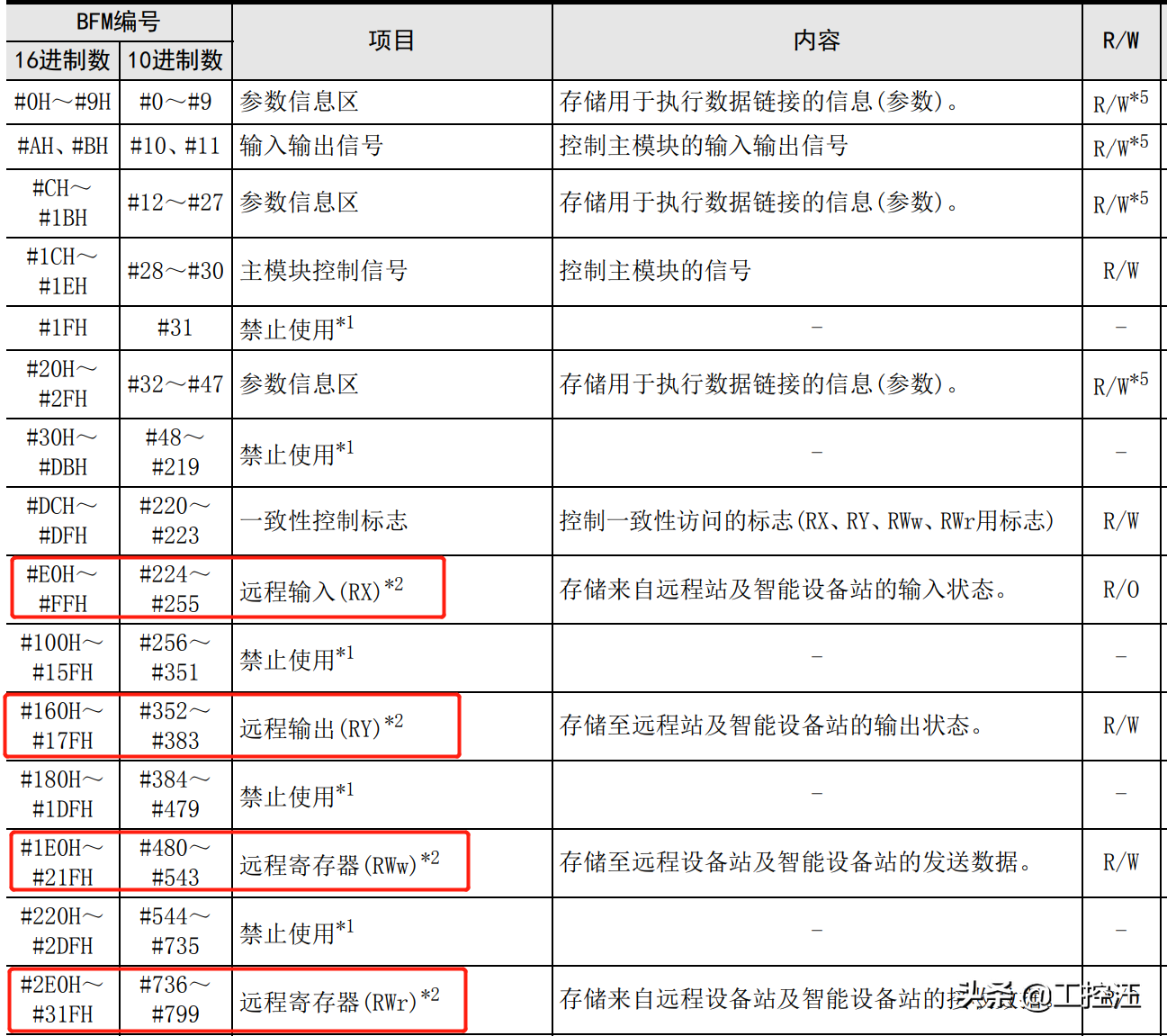

内部缓冲寄存器对应的地址

1.2远程寄存器RWw在主从站之间地对应关系如下图：

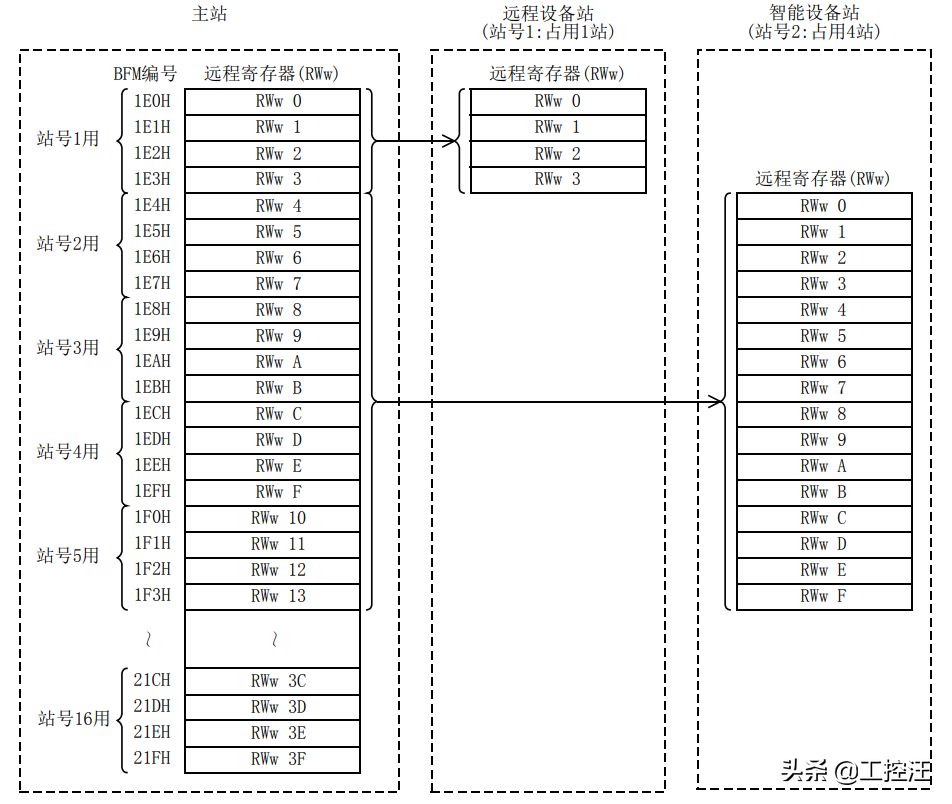

主从站之间输出寄存器对应关系

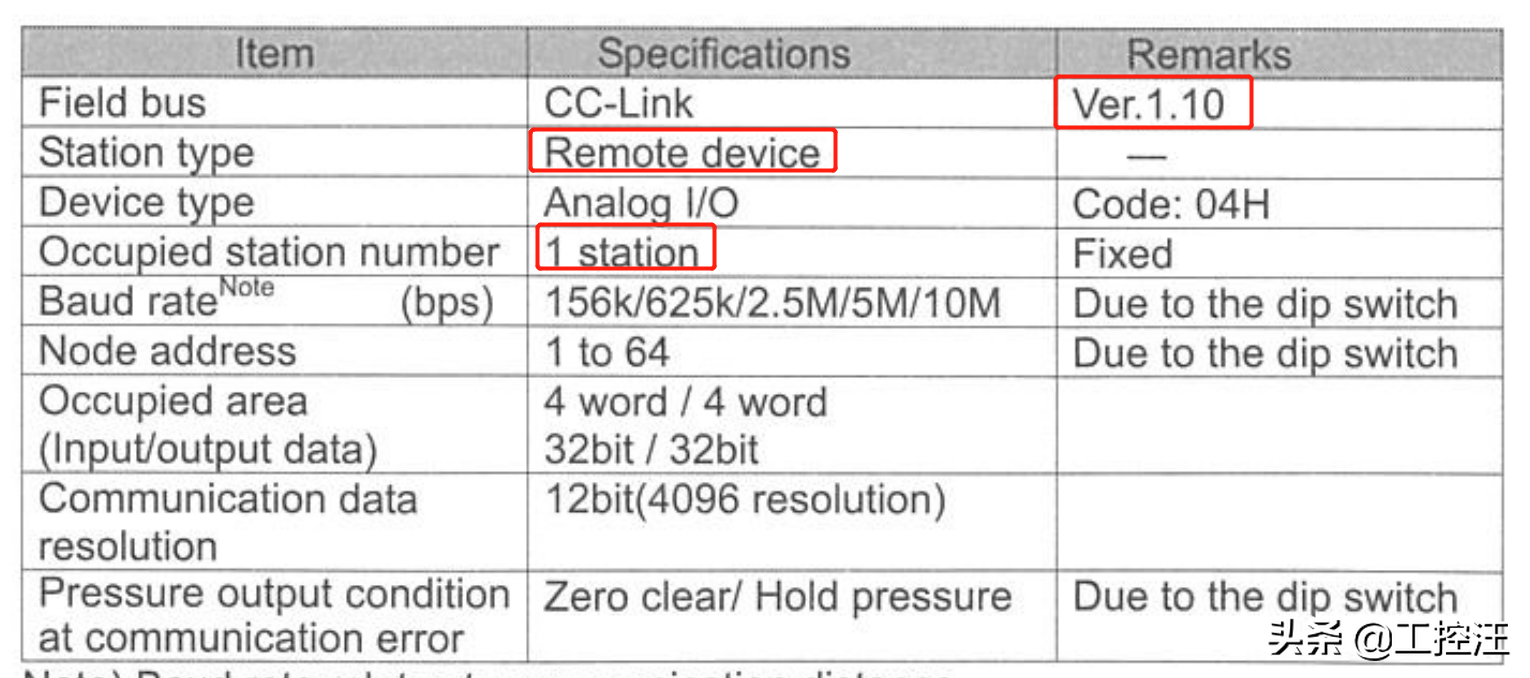

2.1电气比例阀的通讯相关参数：

电气比例阀相关参数

2.1由于我们需要给电气比例阀一个输入值，这样电气比例阀才会输出一个我们想要的值，但是这个寄存器是哪一个呢？查找手册可以发现如下：电气比例阀的设定值就是地址为1E0H的寄存器想要给定的值；

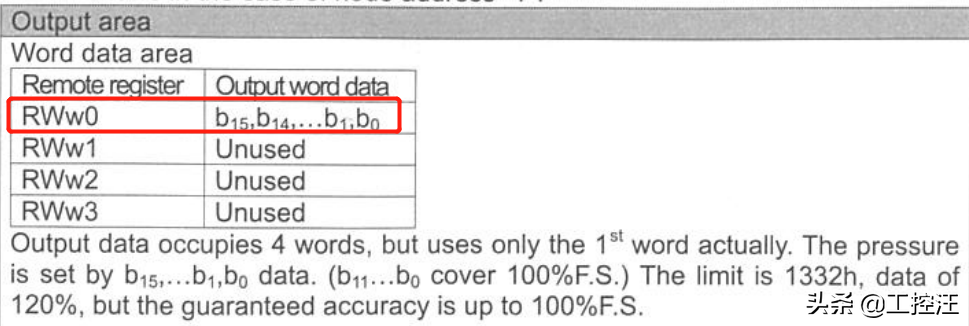

气压设定值

三、具体的硬件参数设置及软件参数设置流程：

3.1硬件参数相关设置见上一节内容：三菱FXPLC的CC-LINK如何使用

3.2软件参数设置如下：

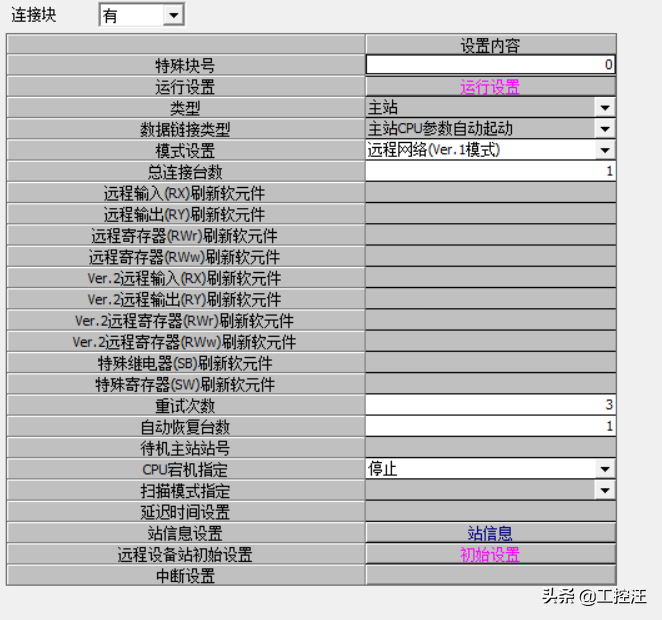

图3-1

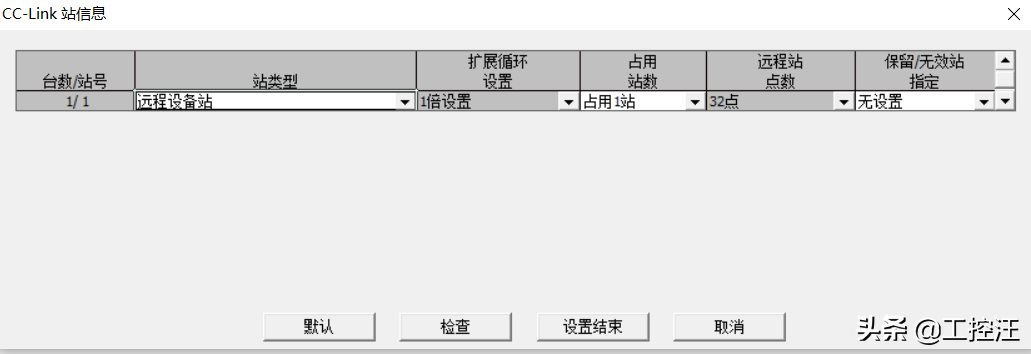

图3-2

四、PLC中的程序如下所示：只提供简单参考程序

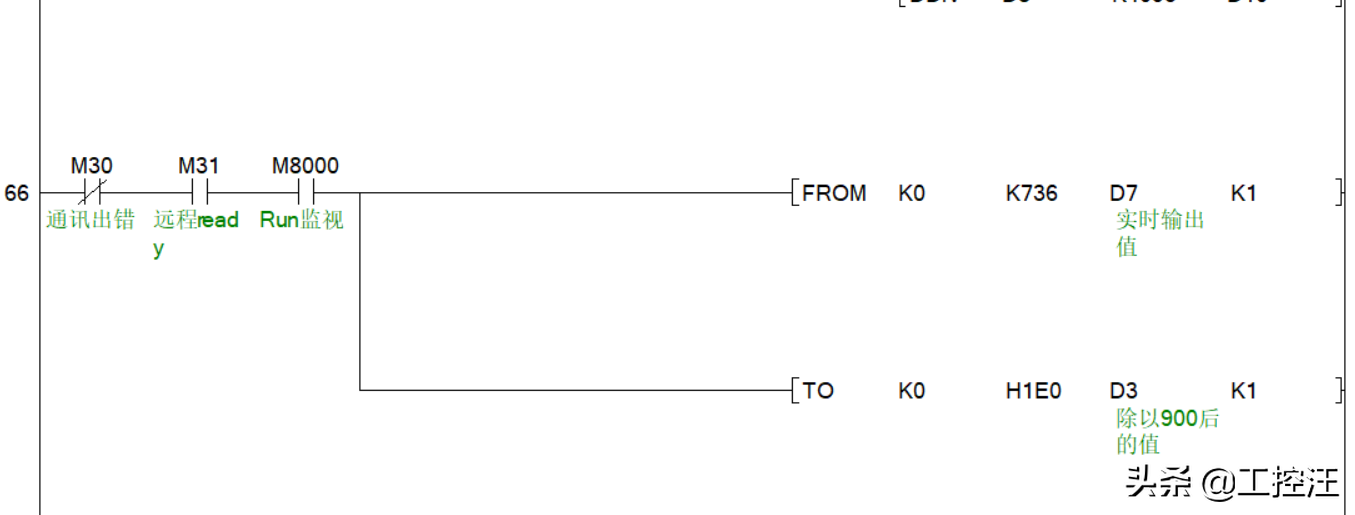

参考程序

铁子们多点赞支持一下！编辑不易，举例更不易！
