板子画多了，还是有些门道可循滴，PCB布局心得分享

作为电子工程师，很多人都是从画板子开始的，有些人可能觉得这项工作枯燥无味，没什么技术含量，而有些人却从细节中提取出自己的一些心得想法，慢慢的找到了走向高手之路。

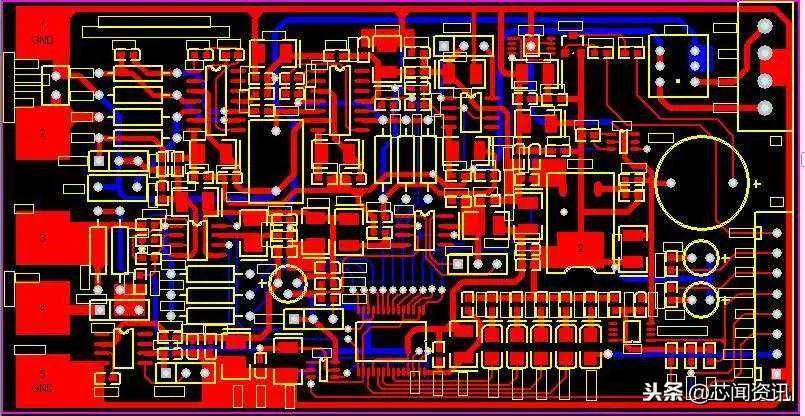

1、滤波电容要尽量与芯片电源近，振荡器也是，在振荡器前端放电阻；

2、改变电路板大小在Design的BoardShape里；

3、放置元件，过孔，焊盘，覆铜，放文本等都可用快捷键P+L；

4、画完后要规定禁止布线层即KeepOut-Layer层，P+L布线；

5、覆铜(placepolygonpour)之前要修改安全间距designrules(clearance16mil左右)注意一般用Hatched，并且NET网络连接到地GND,选择pourallsamenetprojects,还要去除死铜（removedeadcopper）；

补充：多层覆铜要注意电源层和地层，因为FPGA里面的走线只有6mil,所以覆铜的时候要把rule-clearance设置为6mil再覆铜，在其他层覆铜的时候最好rule-clearance弄大一点16mil左右，再把规则改回去，这时候Track8mil,Grid24mil；

6、在顶层和底层覆铜时要注意Track12mil,Grid24mil；

7、地线和电源线一般要很粗60-80mil，正常最小线宽10mil，FPGA一般6mil；

8、排线操作用S+L，使用P+M布线，“”“”号调整间距，放导线用P+L,特别是在指定；某一层比如禁止布线层的时候只能用这个；

9、小键盘加减+，-号为各层之间切换用，PageUp放大，PageDown缩小；

10、距离测量R+M,单位mil和毫米mm切换用Q键；

11、放置器件时：X左右对称，Y上下对称，SPACE为90度翻转，器件查看属性用Tab键；

12、画封装图时，J+L为JumptoLocation定位到某一点；

13、定基点画封装在Preference的PCB中的Display中OriginMaker；

14、画PCB封装时可用队列粘贴P+S；

15、导入PCB更新时要在原理图中UPdate,导入原理图更新要在PCB中UPdate，这个时候如果不改变原理图引脚顺序可以使用project-option-option中的changeschpins不勾选来做到，交互式布线中经常用到，但是需要注意:

有时候只更新一个器件就需要自己去找到要更新的网标和器件，不要全更新；

16、加工时，一般加阻焊（表面为绿），丝印（显示器件标识），板厚一般1.5-2mm

17、画PCB封装图要在TOPOverLayers（黄色）；

18、模拟电源和一般电源之间一般要加一个电感（10mH左右）消除信号的影响，加两个0.1uf的电容滤波；

19、单片机的模拟参考输入端AREF要接电解电容滤波，而且要接模拟地，模拟地（AGND）与一般地（GND）之间加一个电阻，并且正负模拟参考输入端之间要加电容（0.1uf）滤波；

20、自动标号用Tools--AnnotateSchematics；

21、画器件原理图的时候，善用器件排列规则来画图，比如输入引脚在左边，输出在右边，电源在上边，地在下边；

22、画原理图库时，可以用分部分（part）来设计引脚特别多的芯片；

23、低电平可以使字母头上显示一个横线来表示；

24、先选择多个焊盘，按S加上componentconnection,再加上Multipletraces,选择器件，加上~键；

25、在布置PCB时，必须先要设置规则（很重要），rule中要设置Via,Clearance等等；

26.Shift+S看单层所有布线，Ctrl+鼠标右键+拖动=放大或者缩小，多层布线非常有用。

27.当重复器件比较多时候，使用排列组合Align，选择要排列的元器件，快捷键shift+ctrl+H,水平均匀排列，shift+ctrl+V,垂直均匀排列，shift+ctrl+T,shift+ctrl+B

28、把元件放到底层:选中器件，按L；

29、画PCB时候，出现器件或者过孔绿色时，使用design-rule中设置规则，可以先用规则检查查看是哪里出了问题；

30、群操作：选中你要操作的所有器件，使用Shift+鼠标左键双击其中一个器件进行属性设置；

31、需要把原理图或者PCB转换为pdf格式：File-SmartPDF-选择路径和设置就可以得到原理图pdf格式；

32、在一个工程中的所有原理图中的网标都是相通的，如果要用总图和子图，选择Design-CreatSheetSymbolFromSheetorHDL。

补充1：

1、添加信号层用Design-LayerStackManager选中topLayer然后add

2、扇出功能:FPGA多引脚可以AutoRoute-Fanout-component然后选中你要扇出的器件，根据情况勾选

3、改变PCB引脚顺序后要反编译到原理图用Project-ProjectOption-options把其中的ChangingSchematicPins勾选项去掉，然后

4、交互式布线:就是改变其中的引脚顺序需要注意:

a、首先要配置可以交换的管脚Tools-pin/PartSwapping-configure选中你要交换的芯片比如FPGA，然后选择可以交换的IO管脚，不能选中时钟和一些配置管脚比如nCSO,nCE,ASDO,DATA0等等，这些都不能交换，ShowAssignIOpinOnly，然后将他们选中后增加到一个组比如Type组。

b、PinSwap勾选上这样才允许交换引脚

c、Tools-Pin/PartSwapping-InteractivePin/Netswaping(快捷键TWI)

5、布多层板注意：

a、FPGA内部线宽6mil(这个要根据FPGA中引脚之间的最小间距来看！)，通孔大小外圆20mil，内圆8mil,电源类通孔外圆50内圆20；

b、等长线：对时钟同步严格要求的需要布等长线，查看PCB，view-WorkspacePanels-PCB-PCB，将要布的网络分成一组便于观察线长（双击AllNet添加一组网络）,Tools-InteractiveLenthTuning(快捷键TR),选择网络中一根线后Tab可以设置增加网络，然后找到网络中最长的线进行等长布线，通过这个布线，之前要先连接好线，给出足够空间；

c、差分线:对DVI类接口需要布差分线，view-WorkspacePanels-PCB-PCB然后选择DifferentialPairsEditor,新建你要布的差分线，也可以先在原理图中标注，然后用Tools-InteractiveDiffPairLenthTuning(快捷键TI)，选中一根线后按Tab进行你要布得最长的线为标准进行布线；

d、按S+N可以选择整条网络，有利于删除；

e、使器件固定，双击后选择locked。

补充2：

1、必须要说的东西，板子最后的检查非常重要，特别unrouted检查，板子焊接之前的电源和地检查也是，不要酿成大错。。。

2、在PCB中按L直接可以编辑各层的显示和隐藏

3、尽量十字叉交错布线，减小信号干扰
