CP 系列PLC特点

一：CP1E:

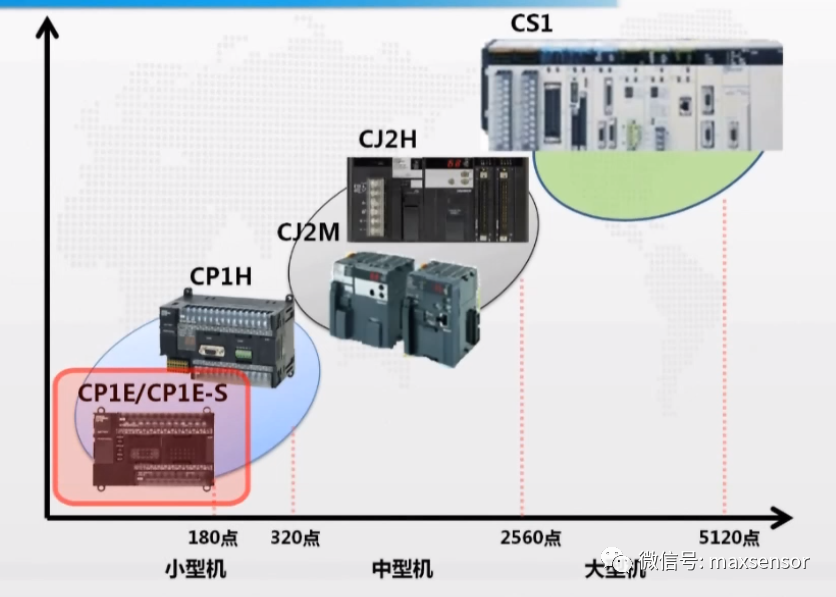

CP1E系列PLC最大为180点，控制功能较为丰富，属于欧姆龙PLC产品中的小型机。

CP1E系列PLC可通过市售USB线缆，直接与电脑通讯，在编程以及使用上非常简单，针对小规模系统，有多种扩展模块可供选择，增加产品的扩展性，产品提供超低价格。

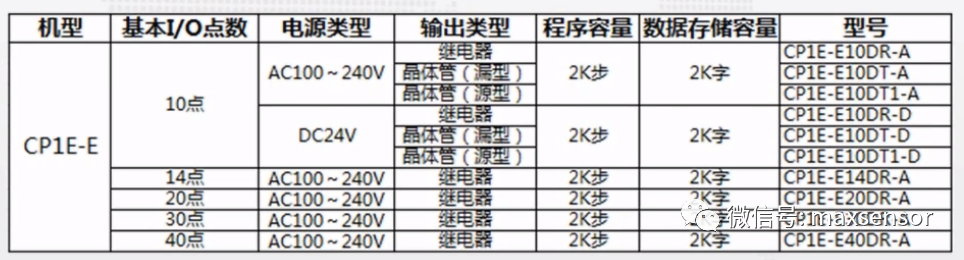

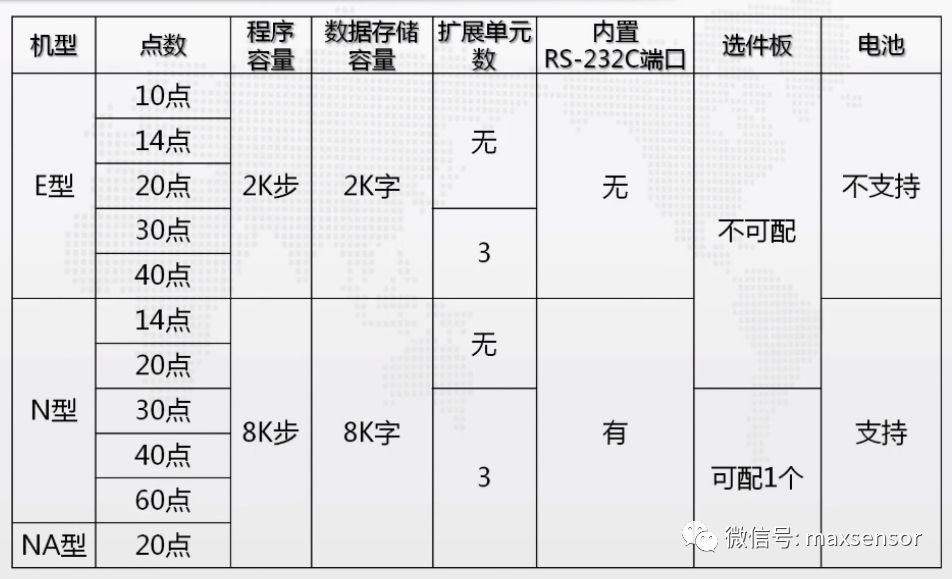

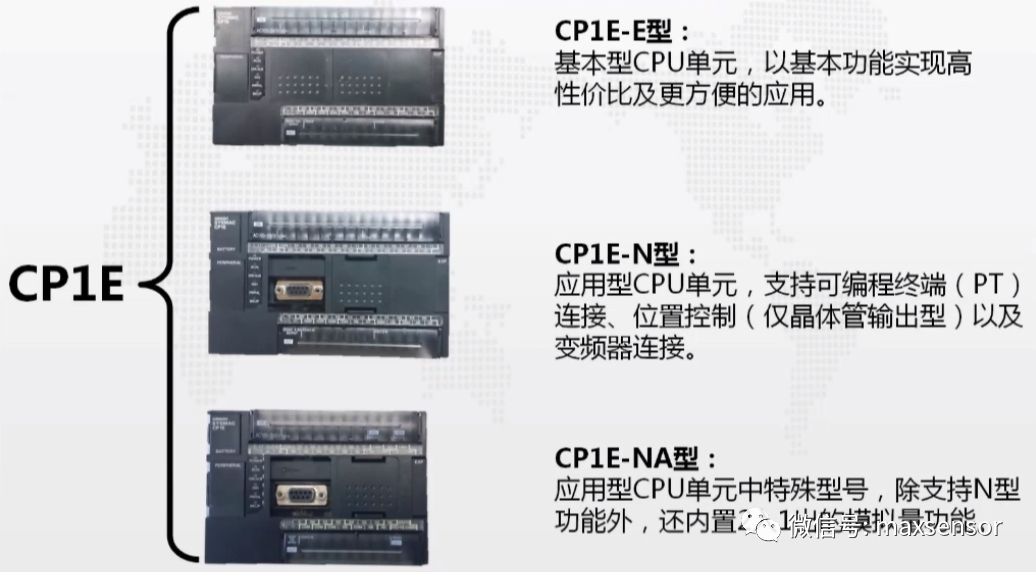

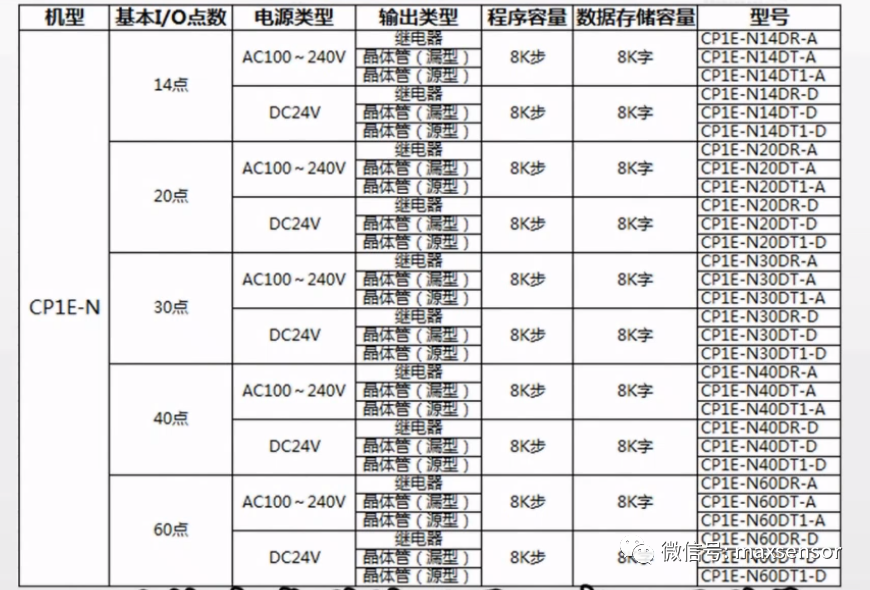

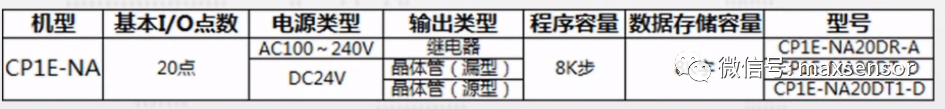

CP1E系列PLC主要分为以下几种：

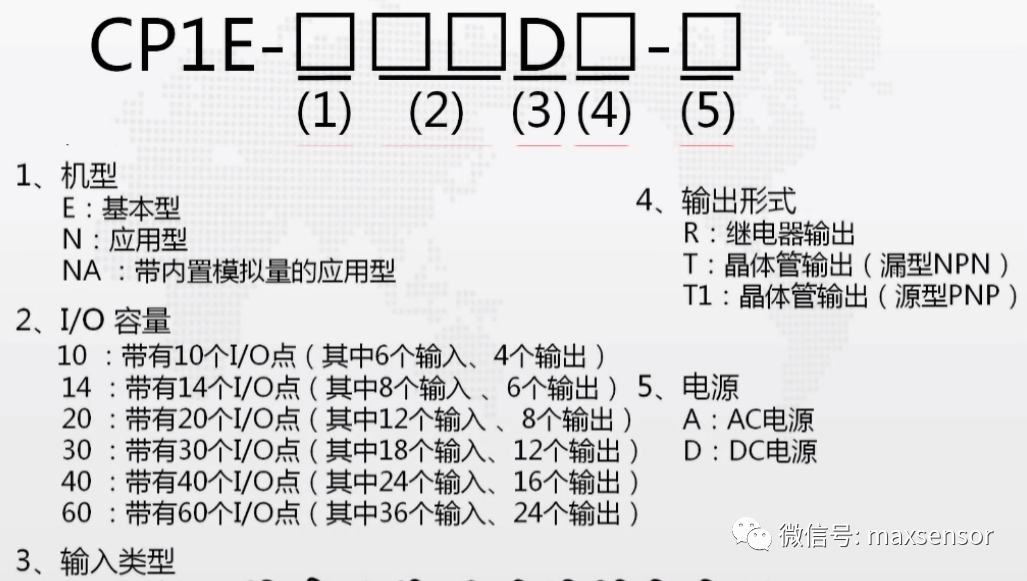

CP1E系列PLC的命名规则如下：

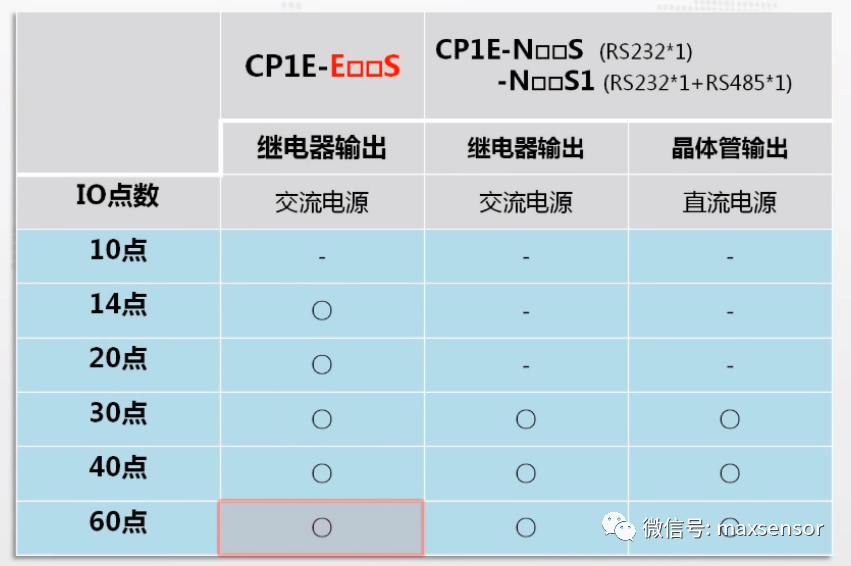

CP1ES具有2轴100k和4轴10k的高速计数器，能接收频率比较高的信号，读取电机的转速或者位置，除了输入以外，还有两路100kHz的脉冲输出，驱动步进电机或者伺服电机，去完成现场的位置控制，定位比较精确。

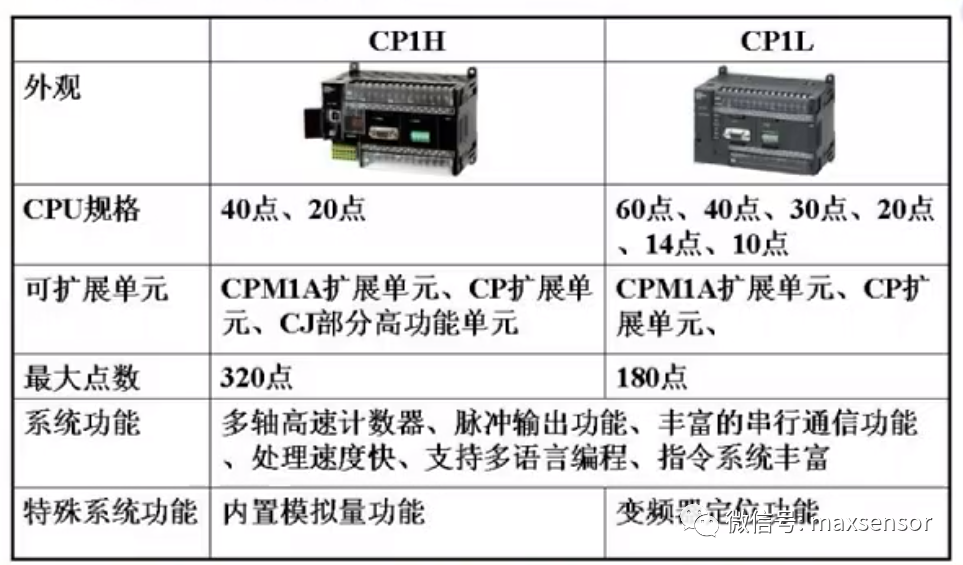

2.CP1H/L

CP1H是CP中的高端系列，可控点数较多，最多可扩展7个单元，最大点数可达320点，可拓展CS/CJ系列的单元。CP1L可扩展3个单元，最大180个点数，不能使用CJ系列的高功能单元。

三.CS系列

CS系列PLC是欧姆龙主推的大型机系列，CS不仅大幅度提高了基本性能，而且拥有了更好的连接性和兼容性，网口，串口，系统控制等功能都有了很大程度的提升，CS系列PLC拥有终极的执行速度和系统容量。CS系列PLC通过指令执行的高速化，加倍的系统总线波特率，改进的数据链接，远程IO通信，协议宏的刷新能力提升了系统的整体运行速度。同时，CS系列PLC拥有超大的PLC容量，本地可控点数最多可达5120点，最大250K步的程序容量，最大448K的数据区容量，以及各4096个计数器和定时器。

CS系列PLC拥有超大的系统指令，使得操作与工程应用更加匹配，无需复杂的编程。

CS系列PLC是底板+结构的系统，整个系统可分为CPU机架和扩展机架，在CPU机架有固定的电源和机架安装位置，而扩展机架上只有固定的电源安装位置。

CS最多可扩展7个机架，每个机架上可安装10个IO单元，即CS系统最多可安装80个系统单元，

CS系列目前主推的CPU型号如下图所示：

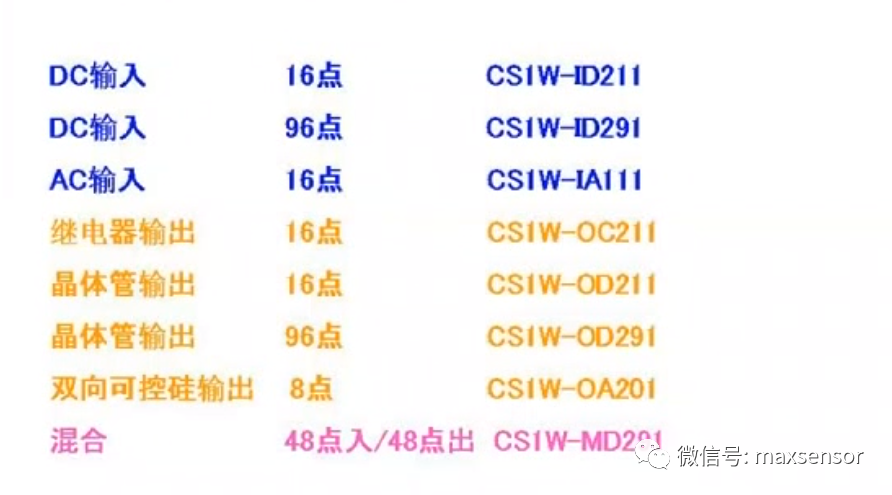

CS系列IO单元如下:

特殊IO单元如下：

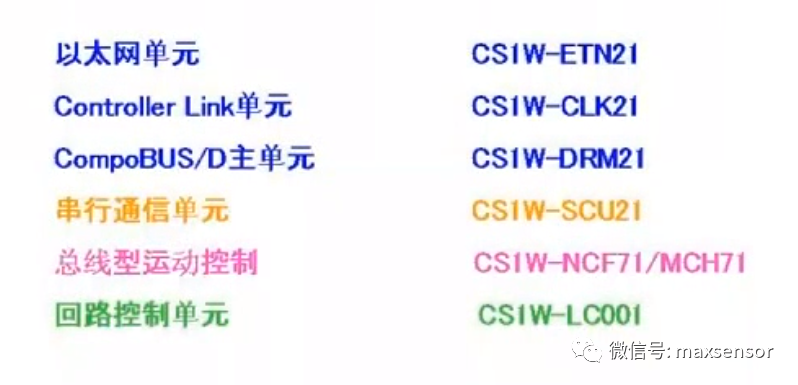

总线单元如下：
