三菱Q系列PLC之模块介绍

三菱Q系列PLC之模块介绍：包括CPU模块、电源模块、存储卡单元、I/O模块。

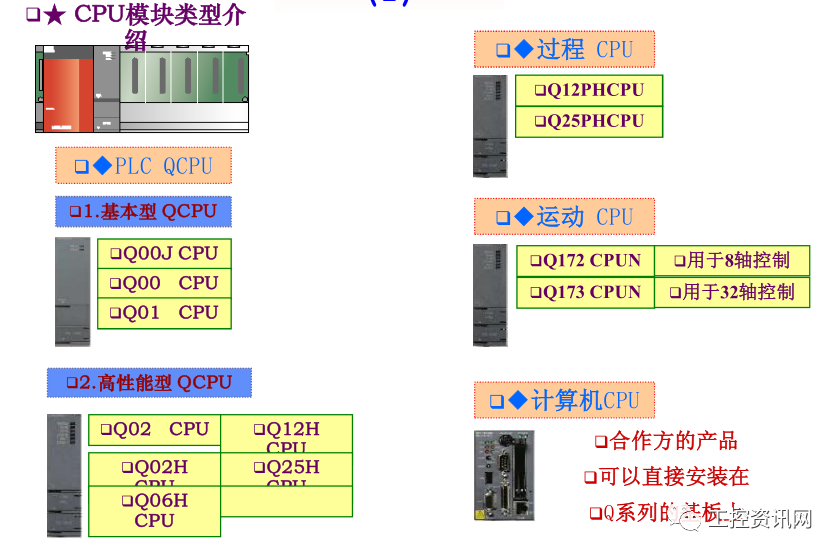

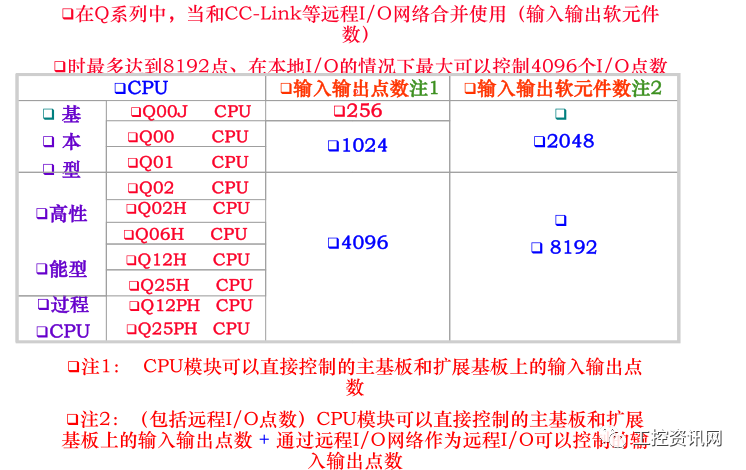

CPU模块（1）

CPU模块模块（2）

CPU模块（3）

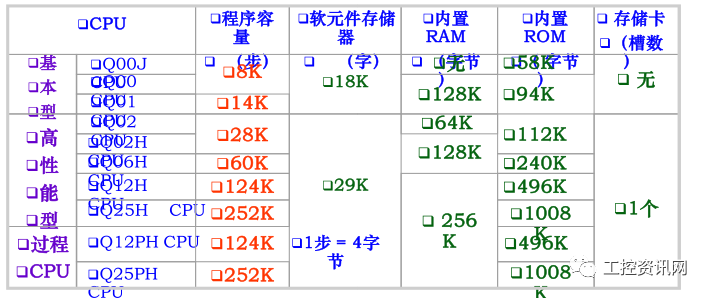

★★程序容量和大容量的内置RAM

1.为了能构成不同大小规模的系统，我们为用户准备了程序容量为

最大256K字节的内置RAM的CPU产品。用户可以根据系统规模选择合适的模块。

2.由于内带了内置ROM（FlashROM），所以不使用存储卡也可以进行

行。在基本型QCPU中，通过提高指令代码的效率序容量提高到了2倍的水平。

电源模块

★★概要

1.电源模块是向安装在基板上的可编程控制器的各模块提供直流电源的

模块。

2.可安装的电源模块型号因基板的不同而不同。

3.在Q3□B、Q6□B基板上可选用Q61P-A1、Q61P-A2、Q62P、Q63P

4.Q64P电源模块中任一种型号。

CPU模块指示灯

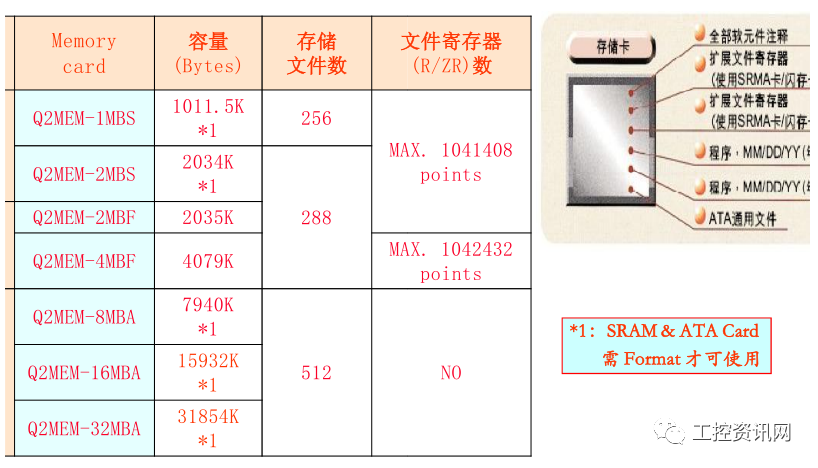

存储卡单元

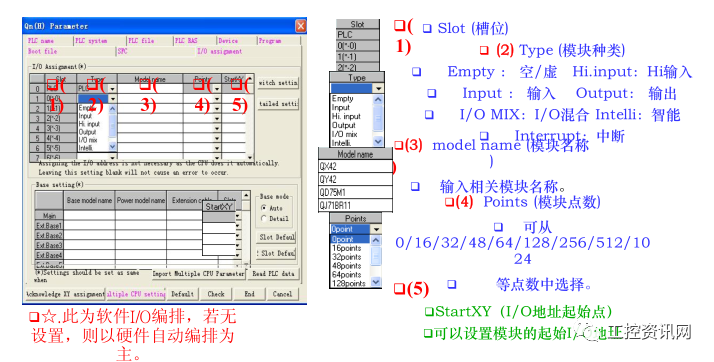

I/O编号分配编号分配（1）

I/O编号分配编号分配（2）

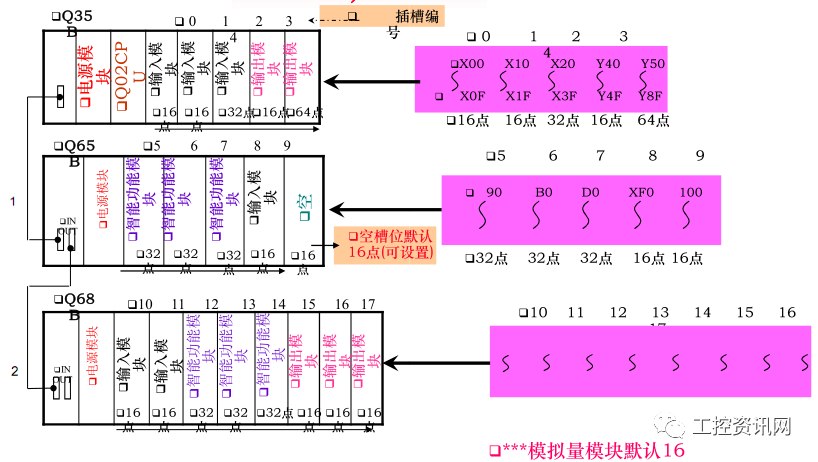

硬件自动编号中的空槽位与虚槽位，所占点数都可在软件设定编号中，设置成不占点数，软件优先于硬件设定可单独设定并指定模块。

QX40---16点DC输入模块（正公共端）

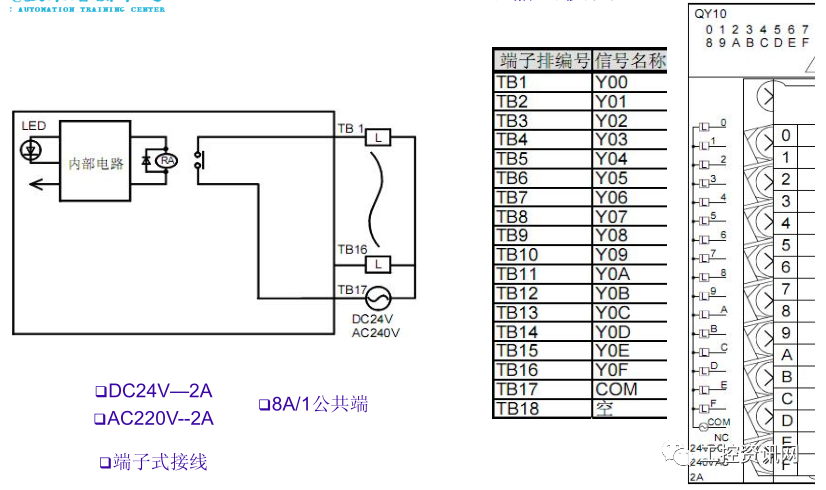

QY10---16点继电器输出模块

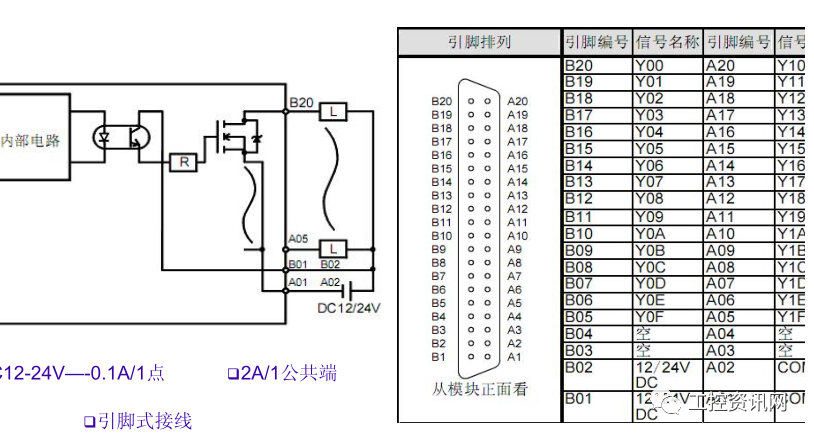

QY41P---32点晶体管输出模块（漏型）
