三菱Q系列PLC与梅特勒托利多通讯实例

近日调试机器过程中用到了PLC和称的通讯，按照说明书和经验通讯成功了，虽然说PLC和称还有触摸屏实现了数据的共享传输，但是调试的过程中也产生了很多的疑问，疑问放在最后再说，先说说调试的过程吧。

PLC的CPU是Q系列的Q03UDVCPU，通讯模块QJ71C24N称是梅特勒托利多的IN570，

这三个都是很好用的型号。

PLC

梅特勒托利多称

好了现在元器件已经介绍完了，首先要把PLC的程序写好这是一切的前提，开始准备参数的设置了。

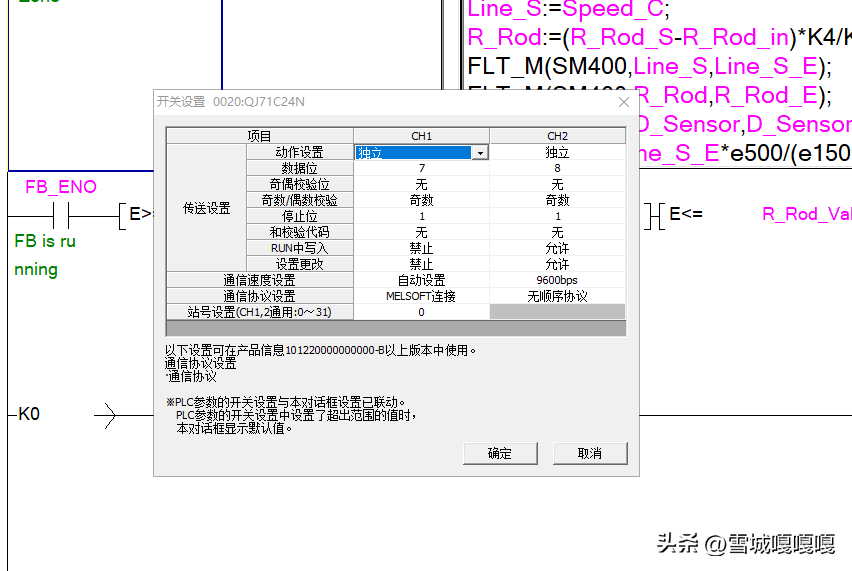

第一步：首先设置好PLC智能功能模块的开关设置，我用的是第二个通道，第一个不用就不用设置。数据位8奇偶校验位无奇数偶数校验奇数RUN写入允许设置更改允许通信速度设置9600bps通信协议设置无顺序协议

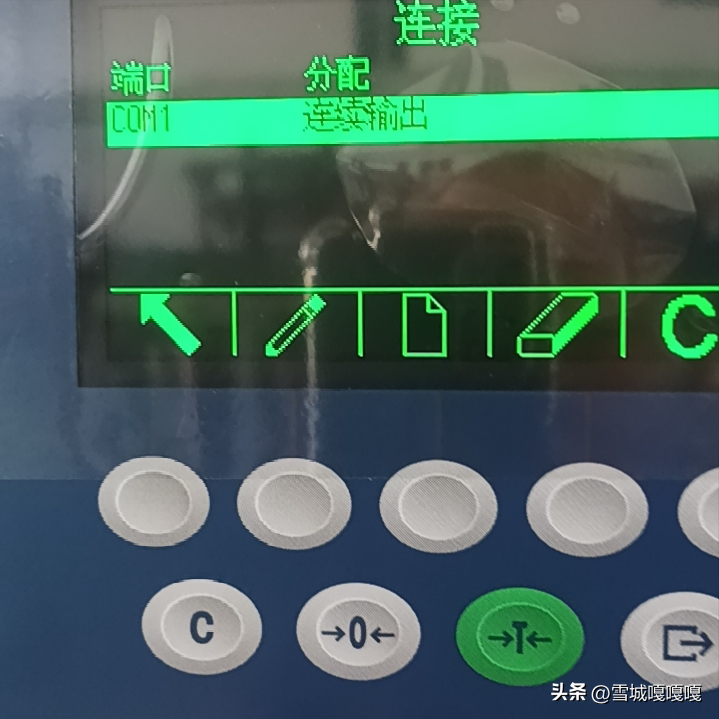

第二步：称仪表的通信参数设置，其实跟PLC的设置差不多，波特率9600数据位8奇偶校验奇校验数据流控制无接口RS-232连接连续输出。

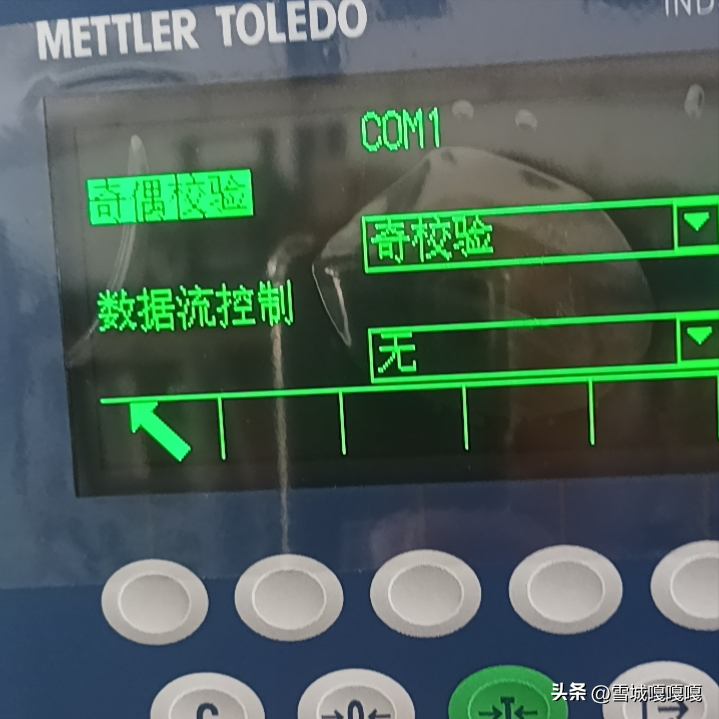

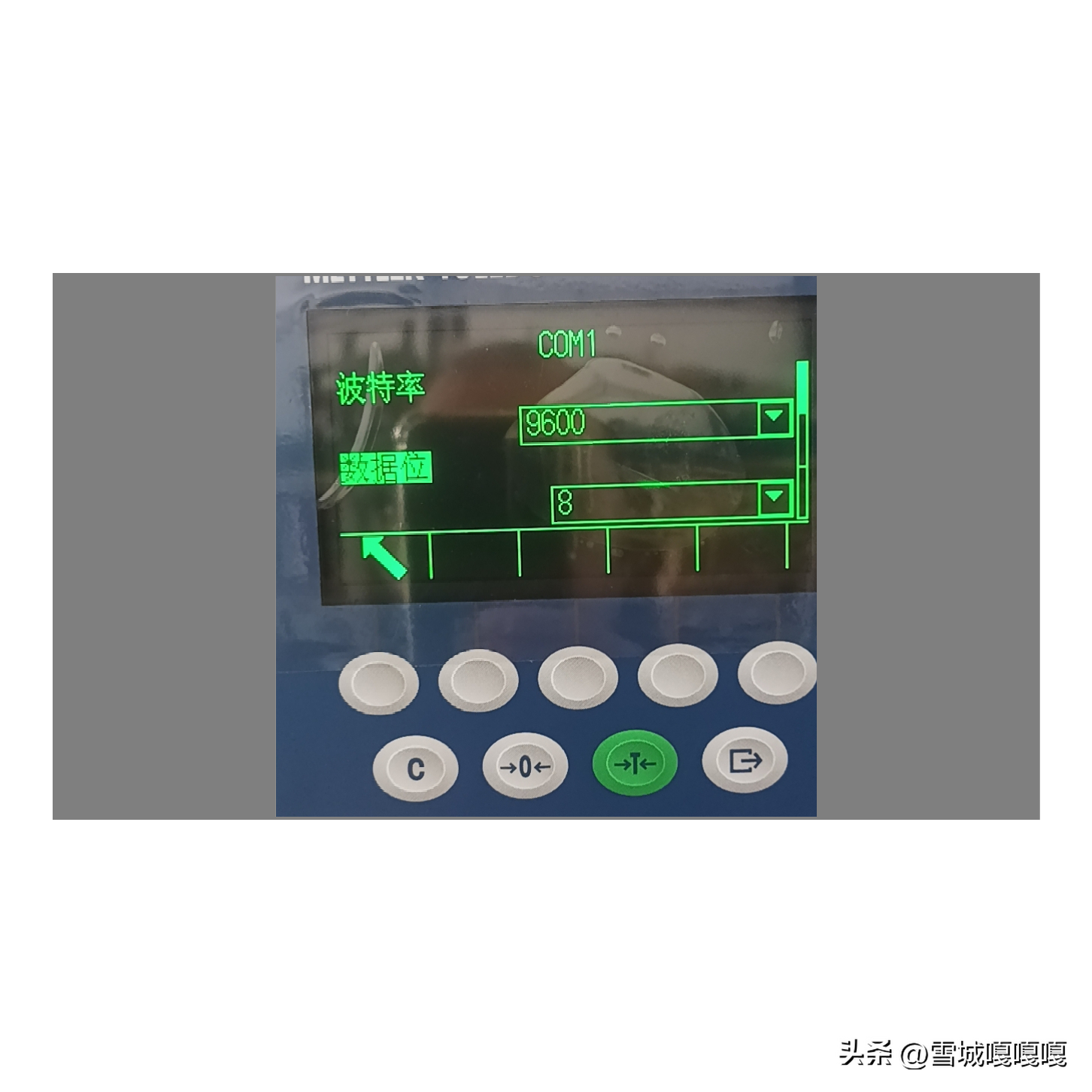

波特率9600

第三部：把砝码放在称上记录称上的重量再到触摸屏上看看数值是否一致。

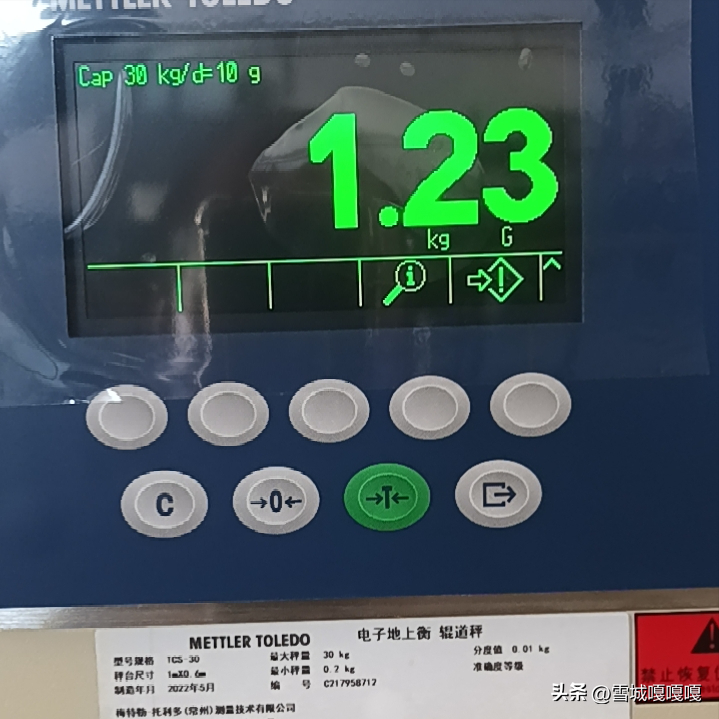

称仪表上的数值

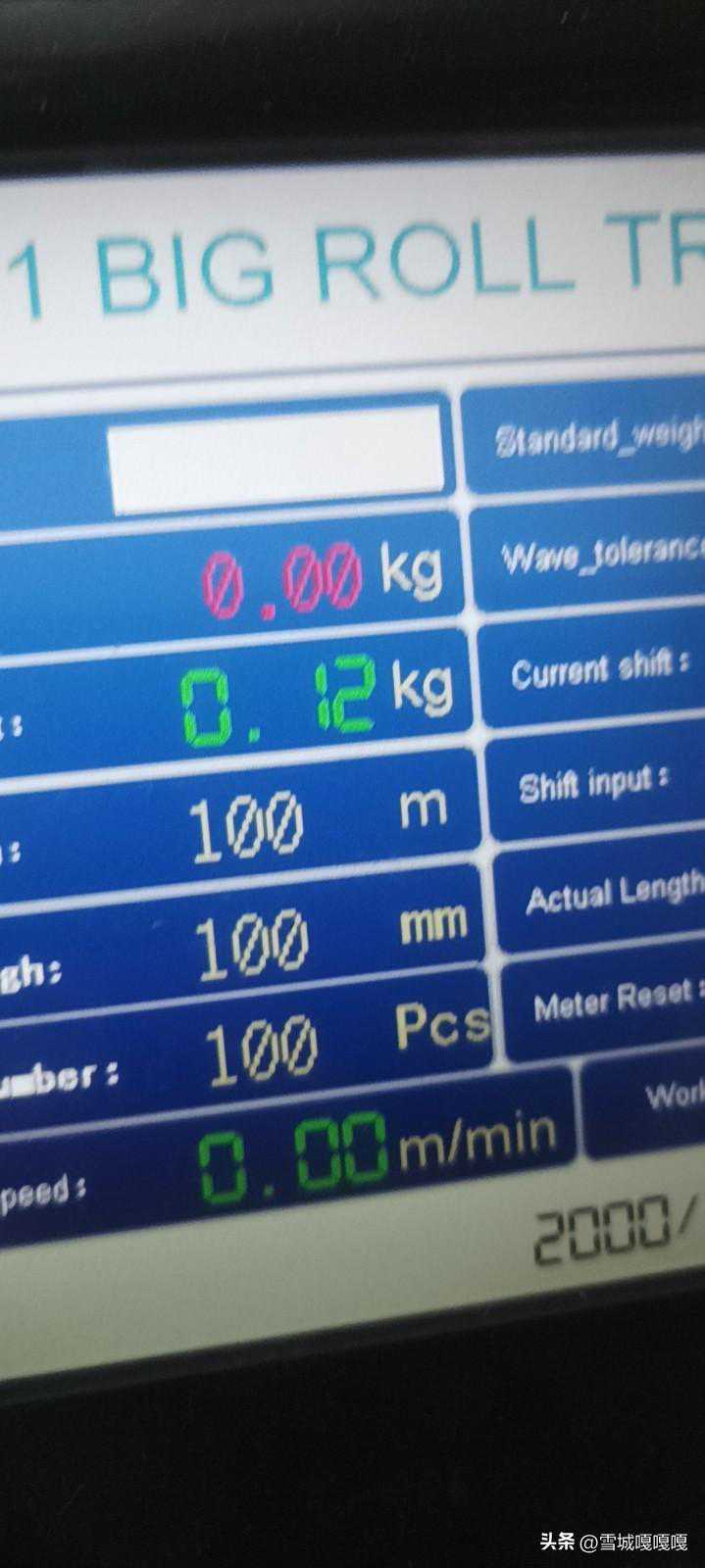

触摸屏和称仪表显示差了一位

看起来设置参数很简单吧，但是过程中也发现了好几个问题和疑问。这些问题朋友调试中

也会碰到非常常见的问题。

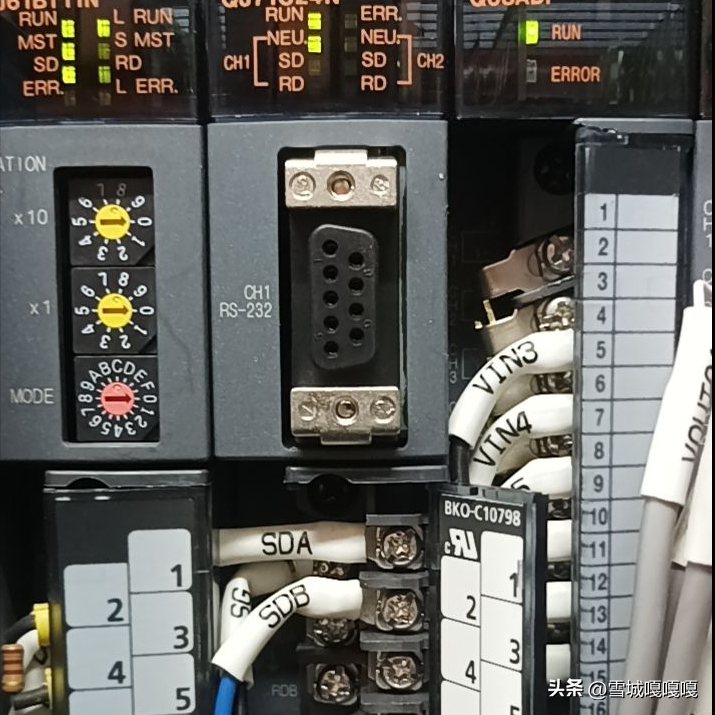

接线没有接好，没有按照图纸接线图纸上通信模块SDA和RDA端子短接，SDB和RDB短接。称仪表上SDA和RDA端子短接，SDB和RDB短接.实际上都没有短接。

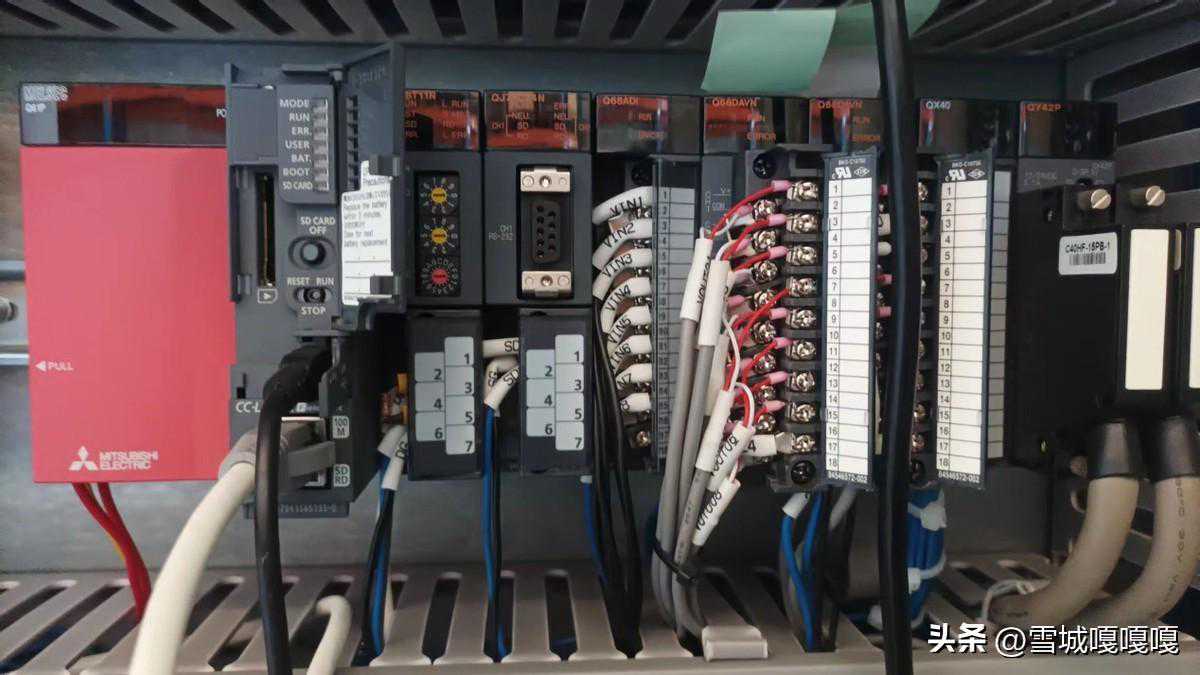

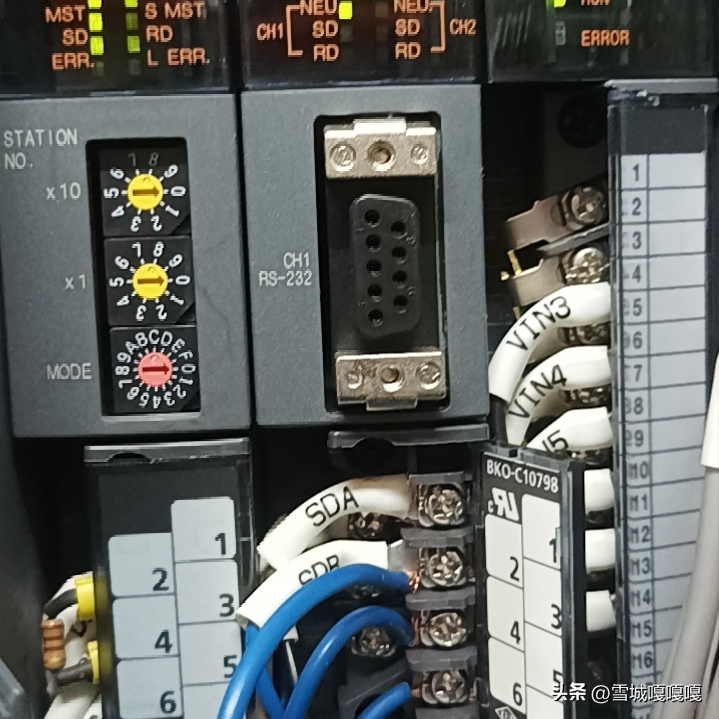

通信模块上没有短接线

短接线做的不好看

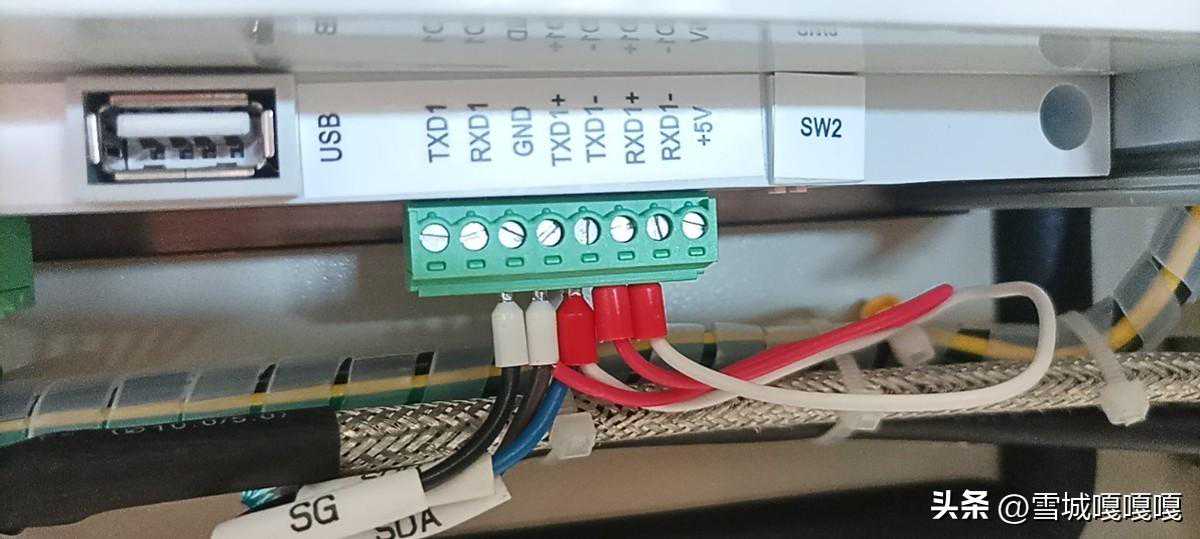

2.图纸画的不准确，称仪表上端子应该是TXD1+TXD1-RXD1+RXD1-而且屏蔽线应该只有一端接地，不要2端接地。

称仪表通信参数设置时接口一定要选RS232选485就通信不上，但是PLC通信模块上明明是第二通道不支持232.这是为什么。

在称上放了一个60克的东西，称上显示的是对的，但是触摸屏上显示的0.06KG，这是程序写的有问题。我要改一下。

这些就是我这次通信连接的全过程了。希望下回调试没有这么多的小问题。
